家用三厢轿车外观结构数字建模

　　做这款家用三厢轿车的数模时，最先要锚定的是日常通勤、家庭短途出行的核心使用场景，所有结构设计都要围绕普通用户的实际使用需求展开，不能脱离民用乘用车的实用属性。先从外廓尺寸边界说起，建模时严格卡着常规紧凑级家用三厢车的安装与通行边界，整车长度控制在4.5米级，宽度不含外后视镜控制在1.7米级，高度控制在1.5米以内，轴距设定在2.6米区间，这个尺寸既能保证小区标准车位的停放适配性，也能满足城市老旧窄路的会车通行需求，同时给车内留出足够的乘坐与储物空间，不会出现尺寸过大导致的日常使用不便。

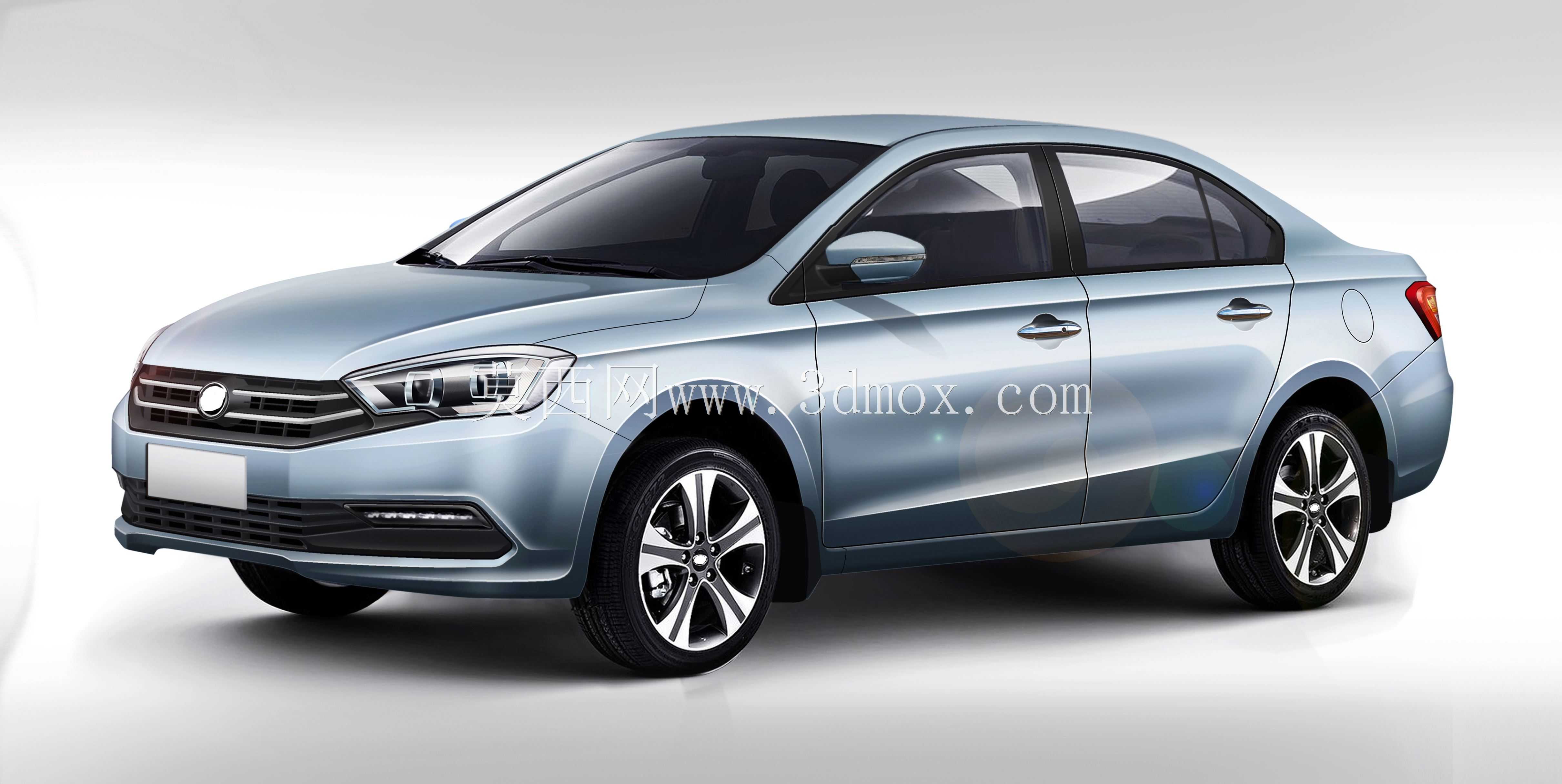

　　设计思路上没有做过于激进的运动化造型，而是优先平衡风阻表现与日常使用的实用性：前脸的横向镀铬格栅一方面是引导气流给散热系统预留足够的进风截面，另一方面横向线条可以在视觉上拉宽车头比例，降低整车的视觉重心；大灯的造型顺着翼子板的曲面延伸，建模时特意预留了大灯组的安装腔体，内部可以适配常规的卤素或者LED光源模组，灯组下方的日间行车灯位置也做了结构预留，不需要额外改动前保险杠曲面就能完成灯具装配。前保险杠的下进气区域做了分层设计，中间区域负责给散热器导风，两侧的区域预留了雾灯安装位，同时保险杠最下方的扰流唇边做了15度的倾角，能在高速行驶时减少车底乱流，降低整车风阻系数，建模时特意把这个唇边的突出量控制在5厘米以内，避免日常通过地库减速带、路边台阶时发生剐蹭。

　　车身侧面的曲面处理是建模的重点，从翼子板贯穿到车尾的肩线做了轻微的上扬处理，既保证了侧面的光影层次感，也不会因为线条过于突出导致冲压成型时出现板材拉裂的问题；车门的内凹曲面做了12毫米的深度，这个深度既能在开门碰到相邻车辆时起到缓冲作用，也不会因为内凹过深导致车门内部的玻璃升降器、门锁机构安装空间不足。外后视镜的安装位置设置在车门板上而非A柱三角窗位置，一方面可以减少A柱的视野盲区，另一方面也能降低高速行驶时的风噪，后视镜的造型做了楔形处理，背面的曲面顺着气流方向延伸，能减少气流在后视镜位置产生的涡流，降低传入车内的风噪。车门把手采用了常规的外拉式结构，建模时预留了把手的回弹行程空间，以及无钥匙进入模块的安装位置，不需要额外改动车门钣金就能适配不同配置的车型。轮毂采用了16寸的多辐条造型，轮拱的间隙控制在一拳左右，既保证了日常行驶时减震器压缩行程的足够空间，避免颠簸路面轮胎蹭到轮拱内衬，也能让整车侧面比例更协调，不会出现轮拱间隙过大的视觉违和感。

　　车尾部分的设计优先考虑行李厢的实用空间，行李厢开口的宽度做了1.1米的设计，方便放置大号行李箱、婴儿车这类大件物品，行李厢盖的上沿做了小幅的鸭尾造型，不需要额外加装尾翼就能梳理车尾的气流，减少高速行驶时的尾部升力。尾灯的造型顺着车尾的横向线条延伸，和前脸的横向设计语言呼应，建模时预留了尾灯组的安装腔体，内部可以布置刹车灯、示宽灯、转向灯以及倒车灯模组。后保险杠的下方做了黑色的防擦包围，日常倒车时碰到低矮的路桩不会直接伤到保险杠漆面，同时后保险杠上预留了倒车雷达探头的安装孔位，以及后拖车钩的安装盖板位置，不需要额外改动结构就能完成相关配件的装配。

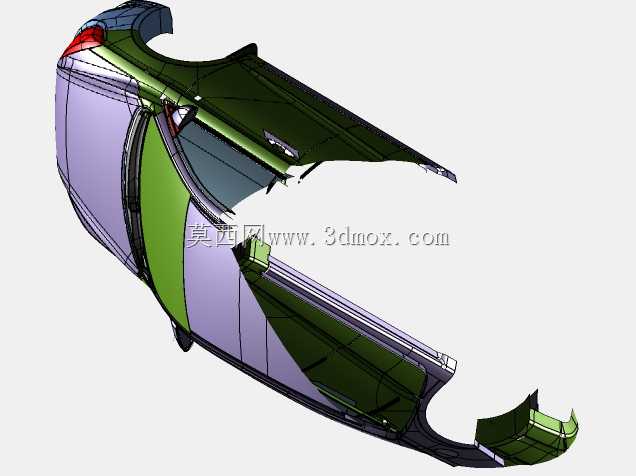

　　从结构设计的细节来看，整个车身的外覆盖件都做了0.7毫米到1毫米的钣金厚度预留，符合常规乘用车的冲压板材厚度要求，各个覆盖件之间的分缝间隙控制在3.5毫米，既保证了车辆行驶时钣金件热胀冷缩的余量，也能让整车的装配精度达到量产车的标准。前翼子板的位置特意做了和保险杠、引擎盖、A柱的搭接结构预留，安装时可以通过调整翼子板的固定螺栓位置来调整分缝间隙，降低装配难度。车门的密封面做了双层结构预留，后续可以安装两层密封胶条，提升车内的隔音防水性能。整个建模过程中，所有曲面都做了连续性检查，外表面的G2连续保证了后续冲压成型时曲面不会出现褶皱，也能让漆面的光影效果更均匀，不会出现光影扭曲的问题。

　　在实际用途层面，这个数模既可以作为家用轿车外观设计的验证基础，也可以用于整车空气动力学仿真的初始模型，还能作为汽车专业教学中车身结构讲解的演示模型，甚至可以作为汽配厂家开发外观改装件的基础参照，所有的安装边界、尺寸参数都贴合量产家用车的实际标准，没有脱离民用车辆的实际生产与使用需求。建模时也考虑到了不同配置的拓展性，比如车顶预留了行李架的安装孔位，不需要切割车顶钣金就能加装纵向行李架，满足用户长途出行时装载额外行李的需求；前保险杠中部也预留了毫米波雷达的安装位置，高配车型可以直接加装自适应巡航的雷达模块，不需要重新开发前保险杠模具，能有效降低整车的生产开发成本。
