GEVER3轻量化加强型三角连接支架

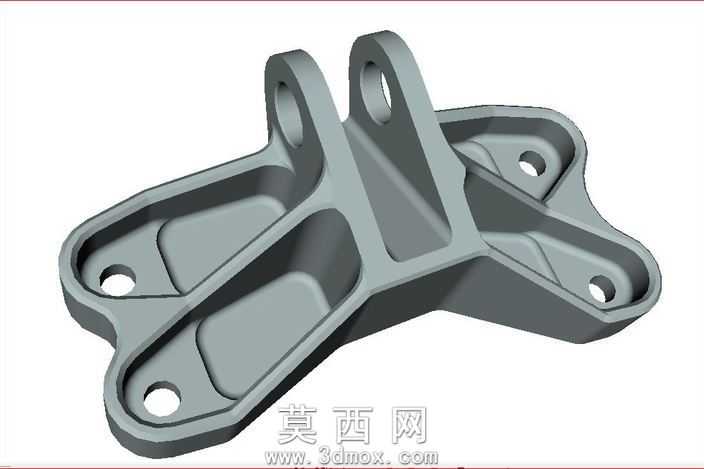

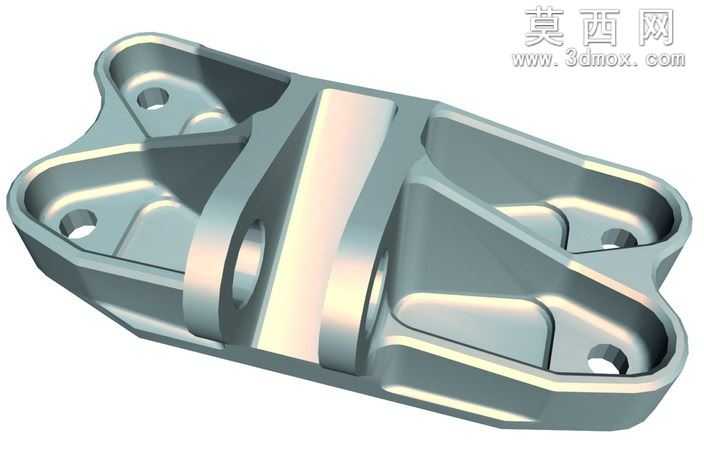

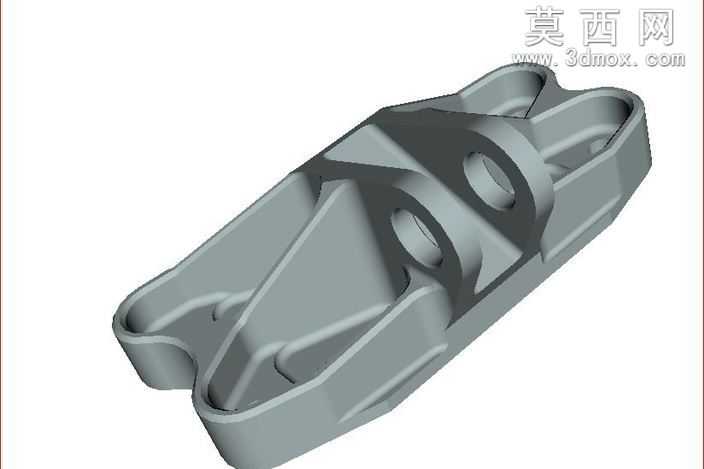

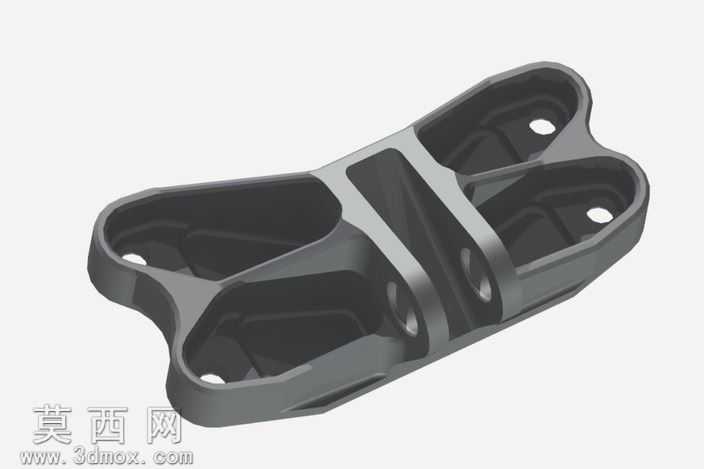

本作品为一款经过优化设计的三角式连接支撑支架，采用三维建模软件完成全参数化结构构建，建模过程中以客户提供的初始部件方案为基础，对非核心冗余结构做了精简剔除，同时针对性添加加强结构来保障整体力学性能。模型整体采用对称式三角布局，三个向外延伸的支臂末端均设计有带通孔的安装法兰面，可通过紧固件实现多点位的稳固装配连接，支臂上部设置两组带同轴通孔的立式耳板结构，用于实现与上部构件的铰接或固定连接。建模阶段对支架的受力路径做了完整梳理，在支臂内侧设计了连续的凹槽式加强筋结构，在不额外增加过多壁厚的前提下大幅提升结构的抗弯折、抗扭转性能，同时对所有棱边做了均匀的圆角过渡处理，既避免应力集中问题，也让整体外观更具工业设计质感。材质设定上采用哑光金属质感的工程材质渲染，还原金属构件的真实表面质感，渲染阶段调整了环境光与漫反射参数，清晰呈现加强筋的凹凸结构与各安装面的平整特征。设计过程中同步完成了质量参数的核算，初始收集规范状态下部件质量为2.1038806公斤，经过结构优化修改后，最终评估部件质量为0.83615997公斤，在保障结构强度满足使用要求的前提下实现了大幅减重，兼顾了结构可靠性与轻量化需求，整体结构无干涉特征，各安装孔位的同轴度、位置度均符合装配设计要求，可直接用于相关机械结构的装配适配、力学仿真验证等场景。
