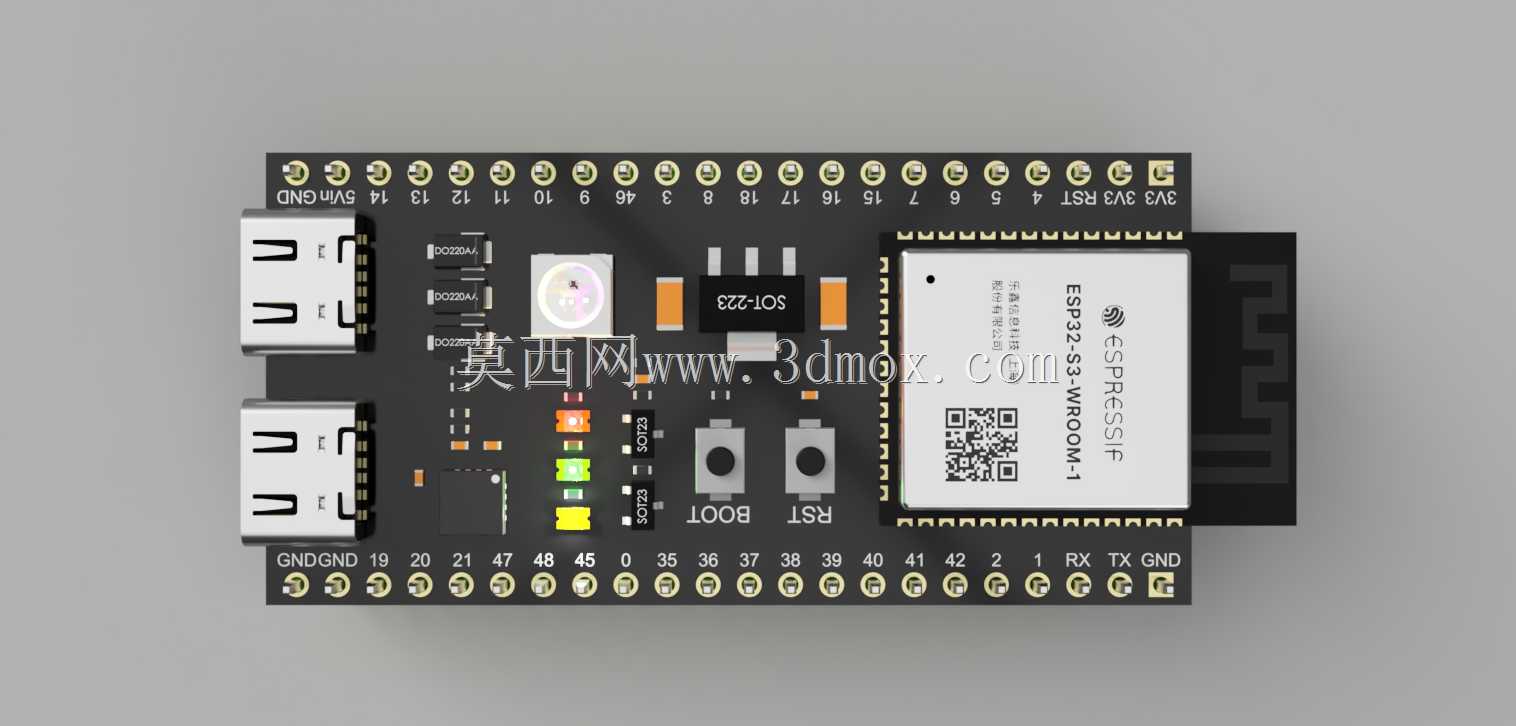

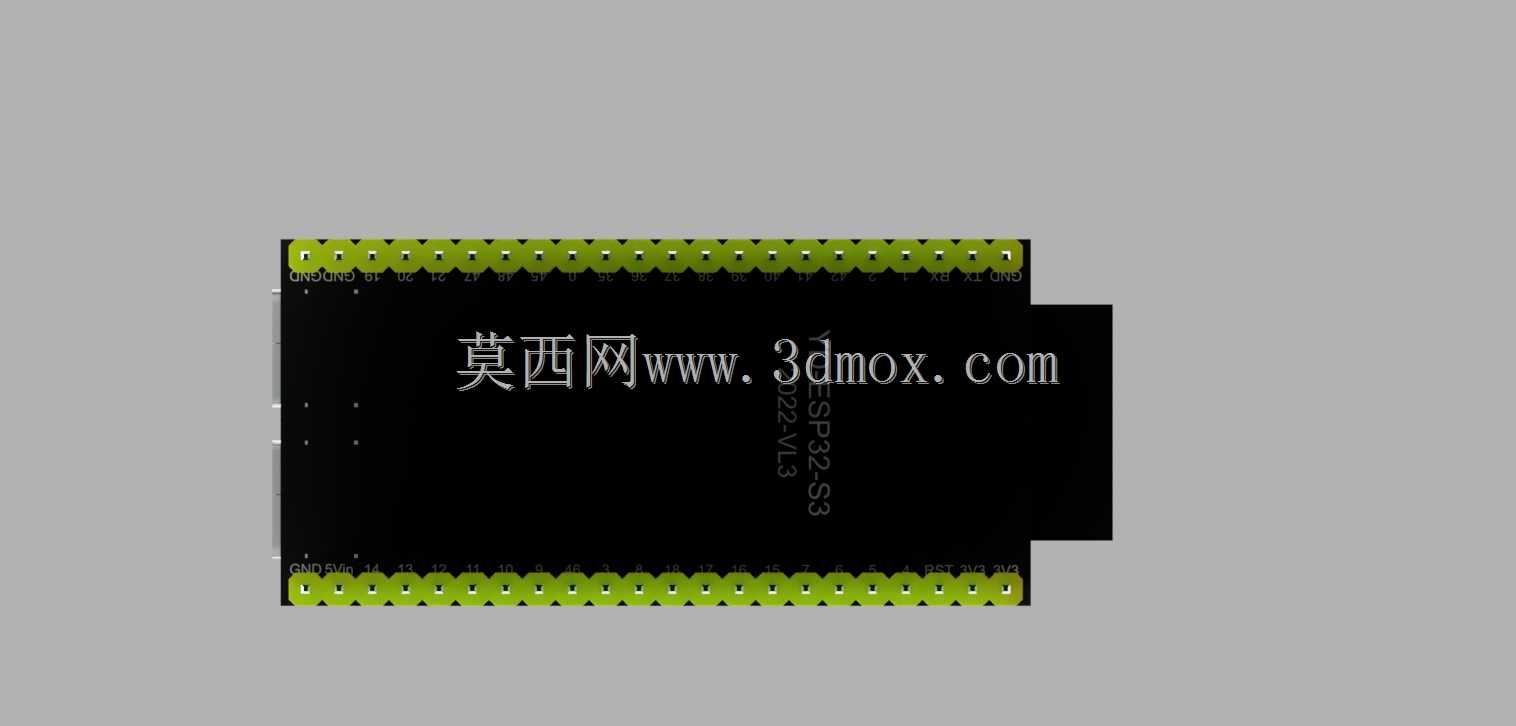

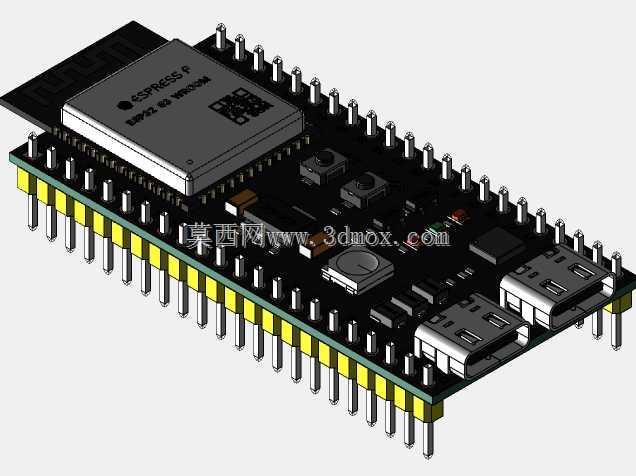

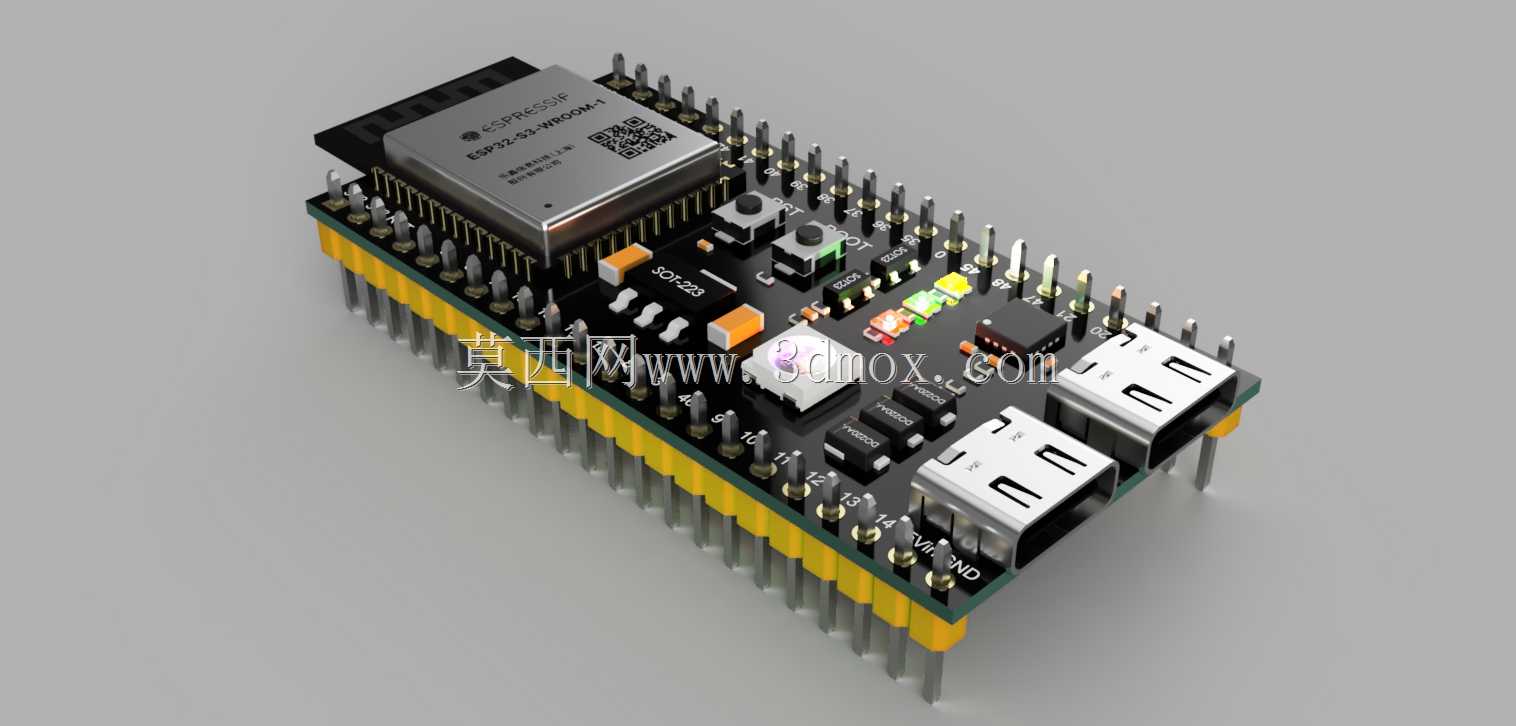

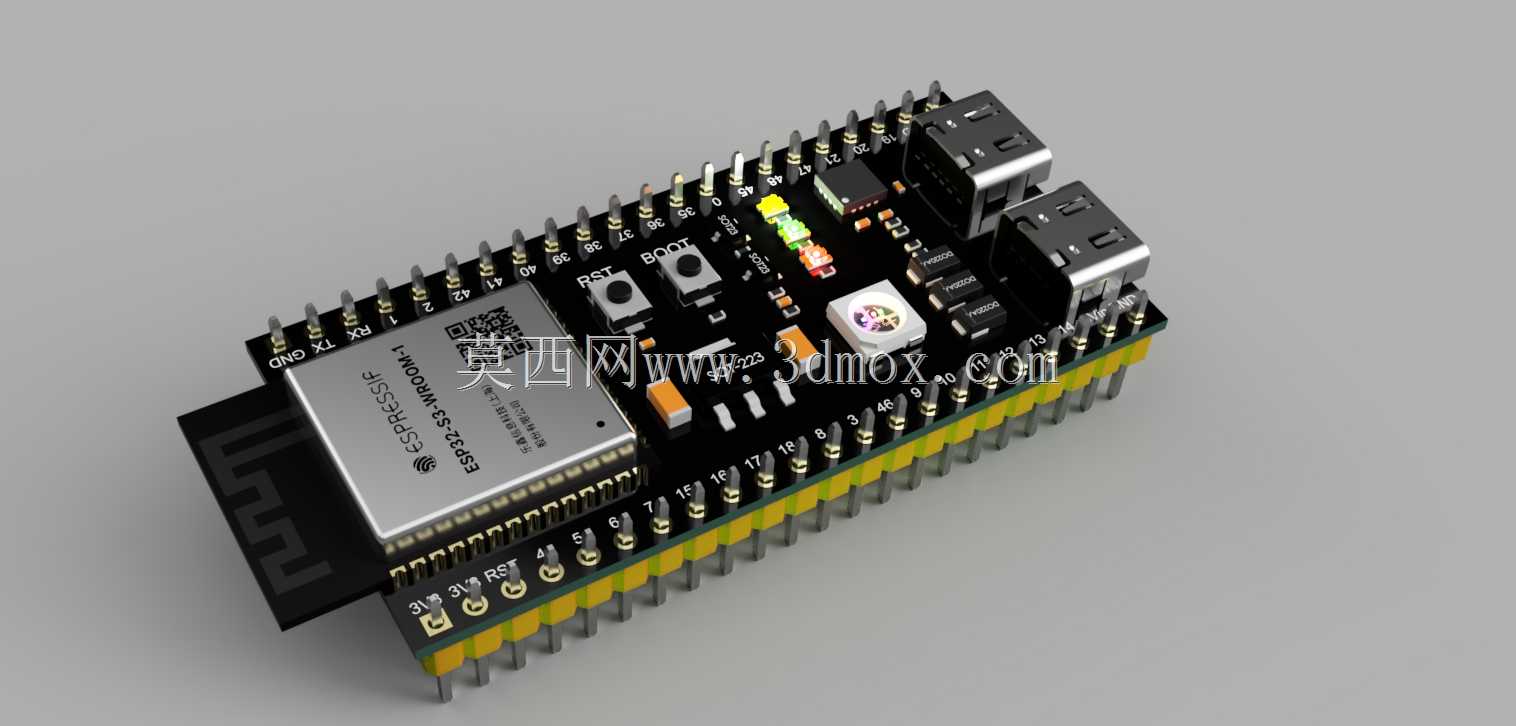

YD-ESP32-S3开发板结构三维建模

　　在嵌入式开发与3D打印结构适配的项目场景中，这类核心控制板的三维结构建模是很多硬件集成项目绕不开的环节，不少做智能硬件原型、小型物联网终端、桌面级创客装置的结构工程师，都需要精准的板卡模型来完成外壳设计、安装位匹配、结构干涉检查，避免后期打样出现板卡与外壳卡扣、接口开孔对位不准的问题。这款YD-ESP32-S3核心板的建模，完全围绕实际装机的尺寸边界展开，板身整体采用标准的排针引出式设计，两侧排针的间距、针脚伸出长度、排针与板边的距离都严格按照实物尺寸还原，能直接导入到装配体中完成安装柱的定位，不需要反复核对实物测量尺寸。从功能特性来看，这款板卡集成了蓝牙与Wifi无线通讯能力，板载的wroom模组是核心处理单元，

　　建模时对板上的SMD元件做了合理的简化与位置还原，像USB接口、按键、LED指示灯、电容电阻这些影响结构装配的元件都保留了准确的外形与安装高度，不会出现外壳装配时顶到元件的问题，而对于不影响结构的微小元件做了适度合并，既保证了装配检查的精度，也不会让模型过于冗余影响装配体的运行流畅度。在实际的行业应用里，这类ESP32开发板常被用在小型物联网采集终端、桌面智能小装置、创客DIY项目、教学实验平台中，很多做3D打印外壳的设计者，之前往往因为没有精准的板卡模型，需要自己手动测量每个尺寸，不仅效率低，还容易出现测量误差导致打印的外壳无法使用，这个模型的出现刚好解决了这个痛点，所有对外的接口位置，包括两侧的USB-C接口、复位按键、

　　BOOT按键的位置与突出高度都做了精准还原，开孔位置可以直接从模型上提取轮廓，不需要反复调整。建模过程中优先考虑了结构设计的实用性，板卡的安装孔位置、孔径大小都按照实物还原，能直接匹配M2规格的铜柱安装，板身的厚度、排针底部到板底的距离也严格对齐实物，在做堆叠式设计的时候，可以准确计算上下板之间的预留间隙，避免排针互相干涉。对于板上的黄色排针护套，建模时还原了其阶梯状的外形与高度，在做外壳开槽的时候，可以准确预留排针伸出的开口尺寸，不会出现开口过大漏出内部结构，或者开口过小卡住排针护套的问题。很多工程师在做嵌入式硬件结构设计的时候，容易忽略板上元件的高度差，比如板载的天线模组、USB接口的金属外壳高度都比普通贴片电容高，

　　如果模型没有还原这些高度差，设计出来的外壳内壁很容易顶到这些较高的元件，导致板卡无法完全装入外壳，这个模型里对所有高度超过1mm的元件都做了独立的外形建模，每个元件的顶面高度都与实物一致，在做结构干涉检查的时候，可以直接通过软件的干涉检查功能快速排查问题，不需要等到打样回来才发现装配冲突。另外在做安装边界设计的时候，板卡四周的预留间隙也可以通过模型直接测算，比如在设计紧凑的手持终端外壳时，可以准确计算板卡到外壳内壁的最小安全间隙，兼顾结构紧凑性与装配可行性，不会因为间隙预留过大导致产品尺寸冗余，也不会因为间隙过小导致装配困难。对于需要做散热结构设计的场景，模型上也保留了主芯片、电源管理芯片的位置与外形，可以直接在对应位置设计散热鳍片或者导热垫的安装位，不需要额外拆解实物测量芯片位置。在教学场景中，这个模型也可以用来讲解嵌入式板卡的结构组成、元件布局逻辑，帮助初学者理解硬件结构设计的要点，比如接口位置的布局合理性、元件高度对结构设计的影响、排针引出方向对外接模块的影响等。整体建模的思路完全服务于工程实际应用，没有做多余的装饰性建模，所有结构特征都围绕装配、干涉检查、开孔定位这些实际设计需求展开，不管是做3D打印外壳设计、产品结构集成、还是教学演示使用，都能满足精度要求，减少结构设计阶段的重复测量工作，提升项目推进的效率。
