丹佛斯VLT暖通空调专用变频驱动装置

　　在商用楼宇暖通空调系统的动力控制环节，这类变频驱动装置是整套空气调节系统实现能耗优化、工况精准匹配的核心执行部件，区别于通用型工业变频器，该款驱动针对暖通场景的风机、水泵类负载特性做了专属调校，日常运行中可根据回风温度、管网压差等实时采集的工况参数，动态调整拖动电机的输出转速，替代传统的风门、阀门节流调节方式，从动力输出端减少不必要的能耗损耗，在商场、写字楼、工业厂房的集中空调系统、新风系统、冷却水循环系统中都有广泛的适配场景。从结构设计层面看，这款驱动采用了书本式窄体造型，整机外壳分为散热腔体与控制腔体两个独立区域，左侧的金属散热壳体直接与内部功率模块的导热基板贴合，

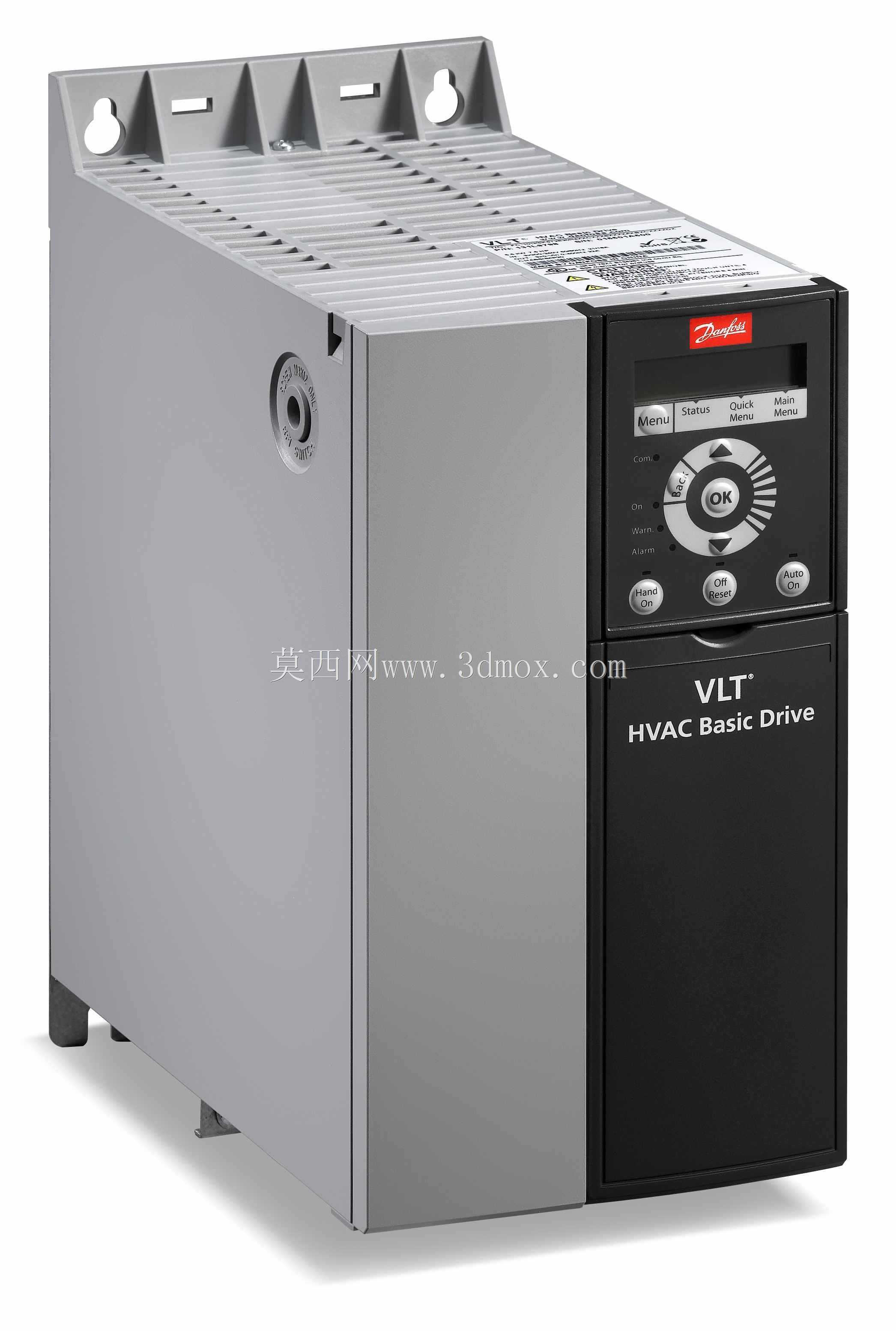

　　表面预留的多组安装挂孔可支持标准35mm导轨安装或者螺钉壁挂安装，安装时需在设备上下方预留足够的散热通风间隙，左右侧可紧贴并排安装以节省电控柜内的安装空间，这种紧凑化的尺寸设计非常适配楼宇电控间空间有限的安装场景，无需为驱动设备单独预留过大的柜体空间。控制区域集中布置在整机正面的黑色面板区域，面板上集成了状态显示屏、操作按键与手动调试旋钮，调试人员无需打开设备外壳即可完成参数设置、工况读取、故障复位等常规操作，面板上的本地/远程切换开关可快速切换控制模式，适配现场调试阶段的本地操作与正式运行阶段的楼宇自控系统远程控制两种使用需求，面板下方预留的通讯扩展端口可支持常见的楼宇自控通讯协议，

　　无需额外加装过多扩展模块即可接入整套楼宇管控系统。设备的主回路接线端子布置在机身下部的防护盖板内，强电接线区域与弱电控制接线区域做了物理隔离设计，可减少强电回路对控制信号的电磁干扰，接线时动力线缆与信号线缆分开走布线槽，进一步提升设备运行的抗干扰能力，避免现场复杂电磁环境下出现的信号误触发、参数漂移等问题。针对暖通场景长期连续运行的使用需求，这款驱动内置了针对风机、水泵类负载的专属保护逻辑，可实现过载保护、缺相保护、干转保护、皮带断裂检测等专属功能，当系统出现滤网堵塞导致风阻过大、水泵入口缺水等异常工况时，设备可自动触发保护动作并输出故障代码，减少设备长期在异常工况下运行导致的硬件损坏，降低整套暖通系统的运维频次。

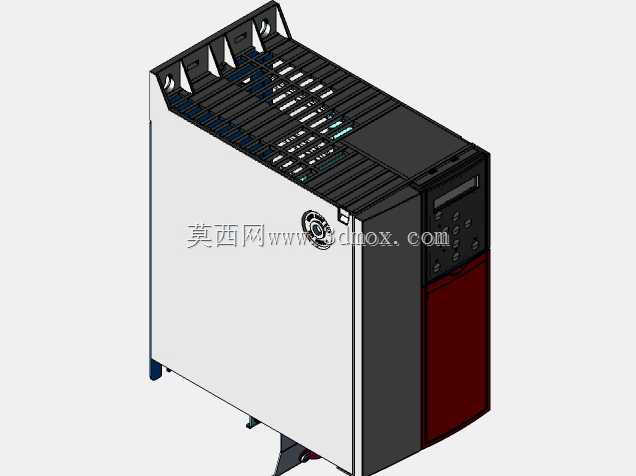

　　从建模还原的角度看，这款模型完整还原了设备的外部安装接口、面板操作区域的细节特征、散热壳体的筋条结构，在做整套暖通电控柜的三维布局设计时，可直接导入该模型完成安装空间校验、开孔位置匹配、布线路径规划等工作，无需再手动测绘设备外形尺寸，能有效缩短电控系统的设计周期，避免后期现场安装时出现尺寸干涉、安装孔位不匹配等问题。设备正面的品牌标识、操作按键的字符标识、散热区域的通风槽结构都做了等比例还原，在做项目方案的三维展示、施工交底可视化演示时，也可直接调用该模型完成整套系统的装配展示，让施工、运维人员更直观地理解设备的安装位置与操作点位。
