HC-05蓝牙通讯模块结构三维建模

　　在嵌入式开发与工业无线通讯改造场景中，HC-05这类经典蓝牙串口模块的应用覆盖了从教学实验装置、小型智能设备到老旧设备无线改造的多个领域，做这类板载电子模块的三维建模，核心是要还原真实模块的安装边界、接口位置与元件布局，避免后续做设备结构装配时出现干涉问题。

　　从实际使用场景来看，HC-05模块常被嵌入到小型测控终端、智能小车、无线数据采集节点中，替代传统的串口有线连接，实现设备与上位机、设备与手持终端之间的短距离数据透传，很多老旧的串口设备没有无线功能，通过外接该模块就能快速实现无线调试、数据上传，不需要对原有设备的主控电路做大幅改动，这也是这类模块在创客圈、工业小改项目中普及率极高的原因。

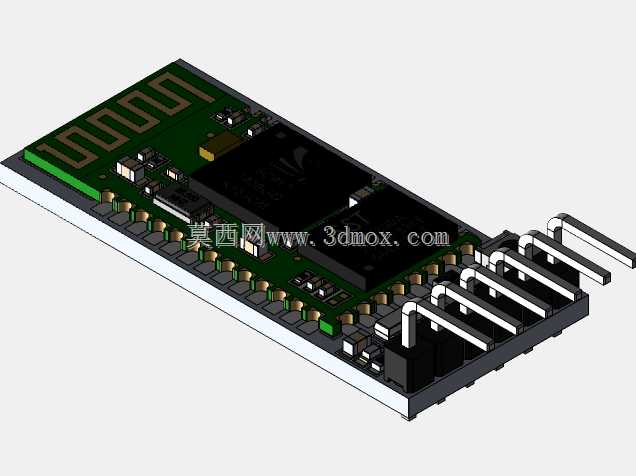

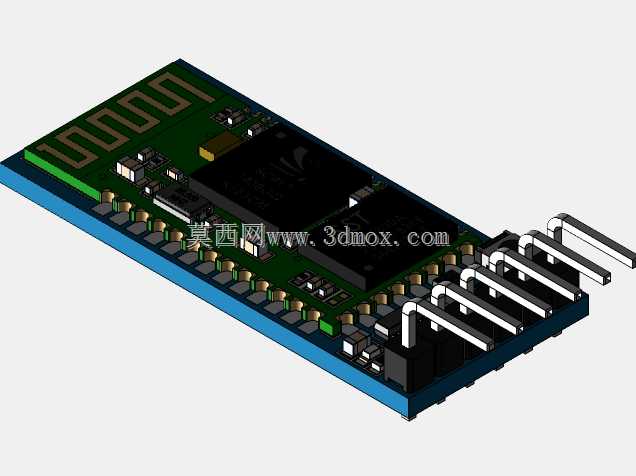

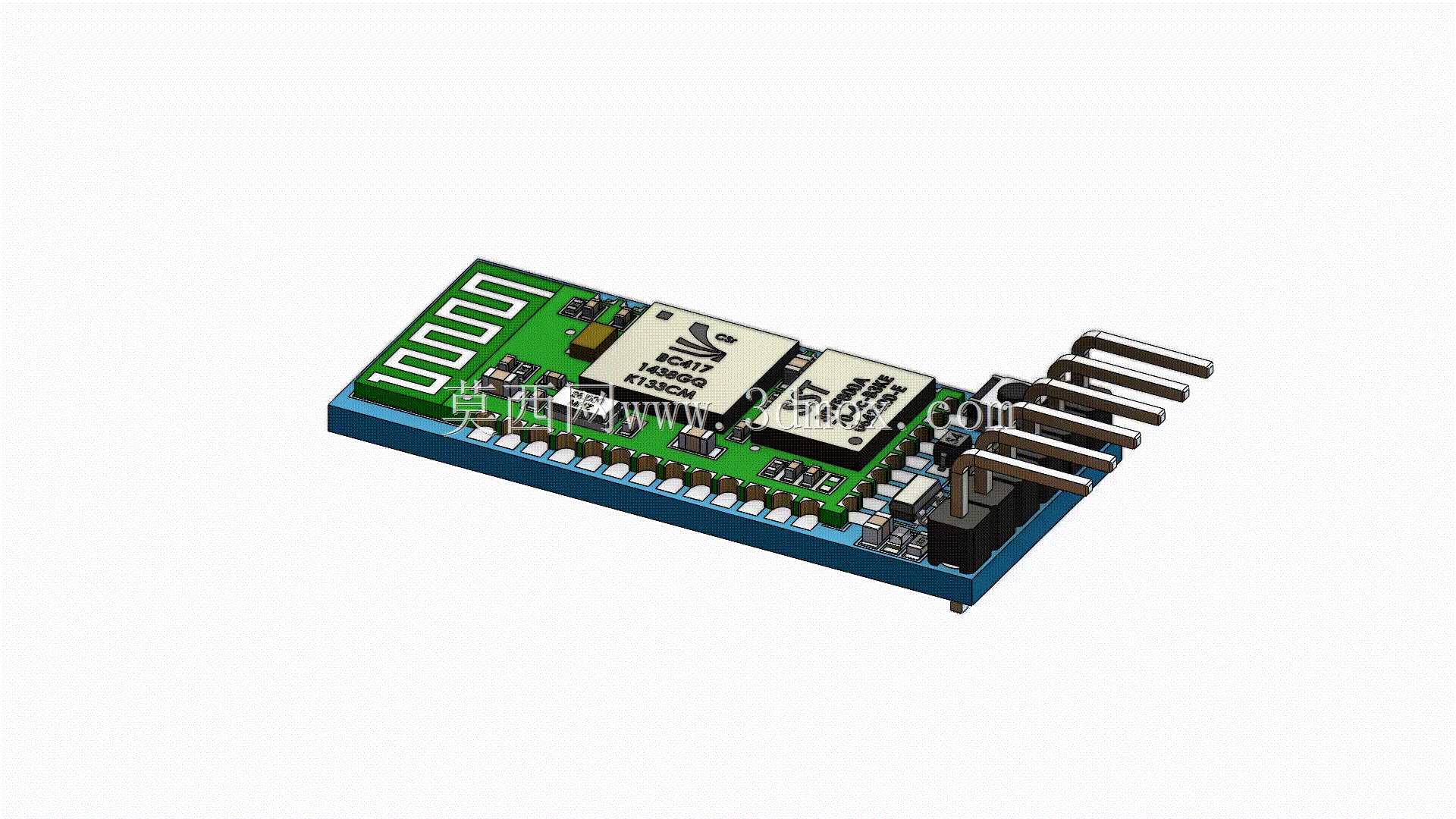

　　建模过程中首先要确认模块的外形安装尺寸，常规HC-05模块的PCB板长宽基准为36.5mm×15.8mm，板厚1.6mm，这个尺寸是安装定位的核心基准，板边预留的安装孔位直径2mm，孔中心距板边的距离要严格匹配实物，很多人建模时容易忽略排针的突出高度，模块单侧引出的6根2.54mm间距排针，从PCB板面到排针顶端的总高度为11mm，排针的引脚伸出PCB背面的长度为2.8mm，这个尺寸直接决定了模块在PCB母板上安装时的底部间隙，如果预留间隙不足，会导致模块背面的贴片元件与母板表面的元件发生挤压干涉。

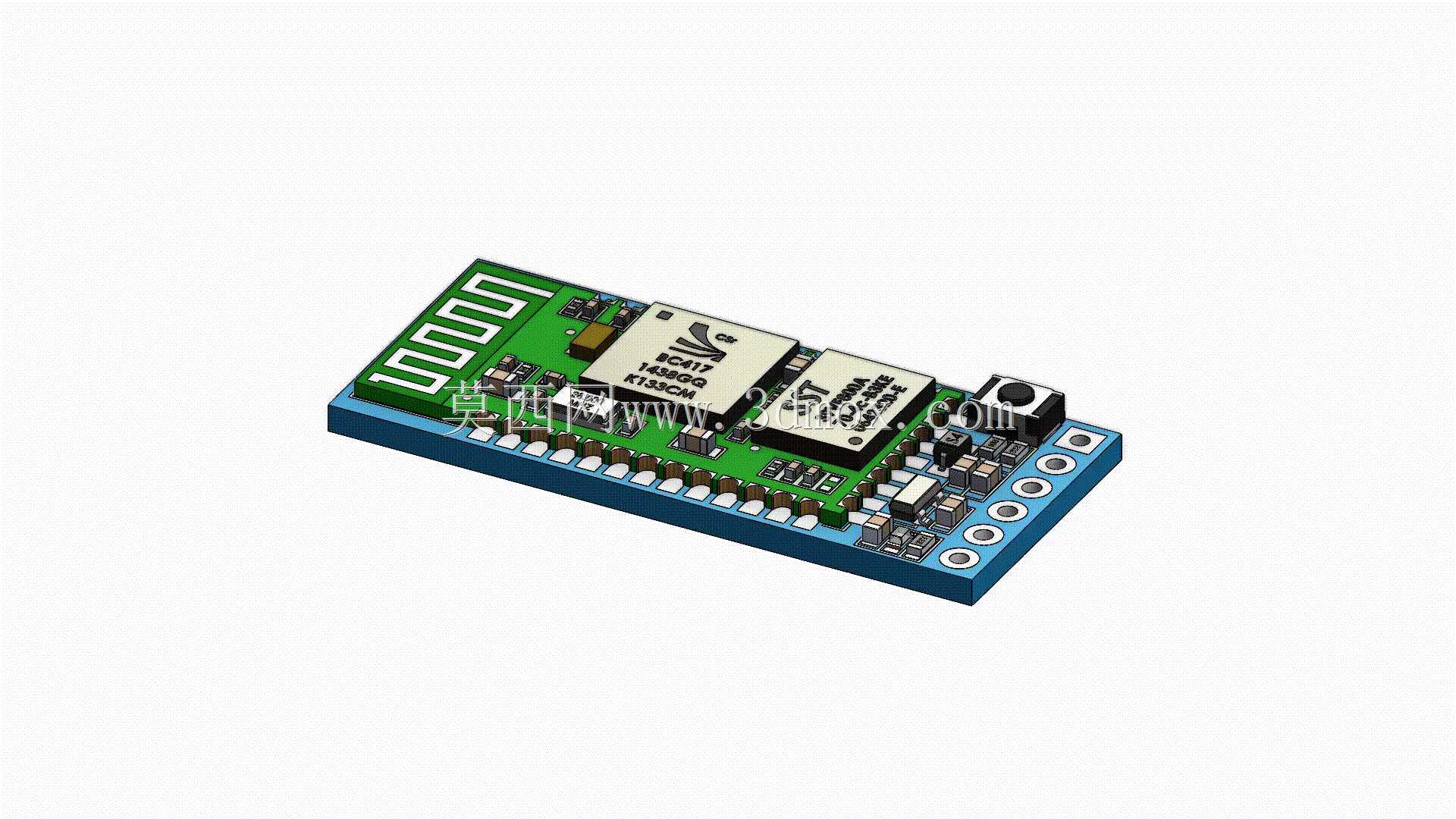

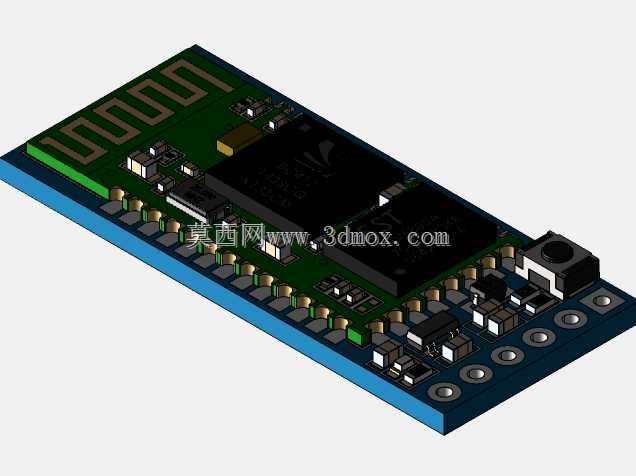

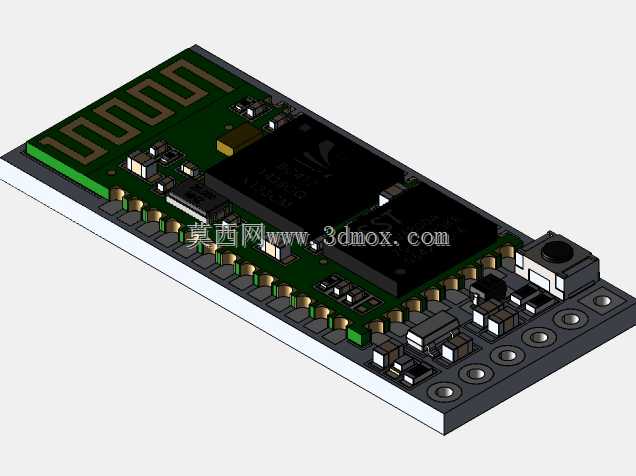

　　模块板面的元件布局还原是建模的细节重点，板载的两个核心屏蔽罩，一个是蓝牙主芯片的屏蔽罩，尺寸为12mm×12mm，高度2.2mm，另一个是Flash存储芯片的屏蔽罩，尺寸为10mm×8mm，高度2mm，屏蔽罩边缘的焊接引脚要做等距分布的简化处理，不需要完全还原微观的焊接纹理，但要保证外形轮廓与实物一致。板载的板载陶瓷天线位于PCB板的最左端，天线区域的铺铜轮廓要还原出蛇形走线的大致形态，这个区域是不能有金属结构遮挡的，建模时要在装配说明里明确该区域的净空要求，避免设备外壳的金属部分覆盖天线导致蓝牙信号衰减。PCB板边缘的蓝色丝印边框、板上的阻容元件、复位按键、状态LED灯的位置都要按照实物比例排布，这些细节虽然不影响安装尺寸，但在做整机装配的干涉检查、渲染效果图输出时，能最大程度还原模块的真实外观，方便结构工程师在设计阶段就确认模块与周边结构件的位置关系。

　　从设计思路上来说，这类电子模块的三维模型不需要做内部的芯片电路级建模，只需要做到结构装配级的精度即可，也就是所有对外的安装接口、外形轮廓、突出元件的高度尺寸都要与实物公差控制在±0.1mm以内，保证模型导入到整机装配体中时，能直接用来检查安装空间是否足够，排针位置是否与母板的排座对齐，模块插入后外壳是否能正常合盖。很多新手建模时容易把模块的排针方向做反，HC-05的排针是从PCB的元件面引出，引脚向下穿过PCB，安装时排针对接母板的排座，模块的元件面朝向外侧，这个方向如果搞反，会导致后续装配时天线位置被遮挡，按键无法操作。

　　在实际设备选型中，除了尺寸匹配，还要注意模块的工作状态指示灯位置，模块上的LED灯位于排针侧的板边，建模时要还原灯珠的位置，方便结构设计时在外壳对应位置预留指示灯透光孔，不需要后期再反复调整孔位。模块侧面的复位按键高度为3.5mm，按键的按压行程为0.5mm，如果设备外壳需要预留按键操作孔，要保证孔位与按键中心对齐，按键与孔壁之间预留0.3mm的间隙，避免外壳挤压按键导致模块持续复位。

　　另外要注意的是，不同批次的HC-05模块虽然核心尺寸一致，但部分版本会在板背增加贴片电容，建模时要预留出板背0.8mm的元件高度空间，不要把模块的安装面直接贴死在母板上，建议在模块与母板之间预留1mm的间隙，既可以避免背面元件干涉，也能给模块留出一定的散热空间，长时间工作时模块主芯片的温升大概在10℃左右，预留的空气间隙能辅助散热，避免模块过热导致通讯不稳定。
