乘用车车门闭合结构总成三维数模

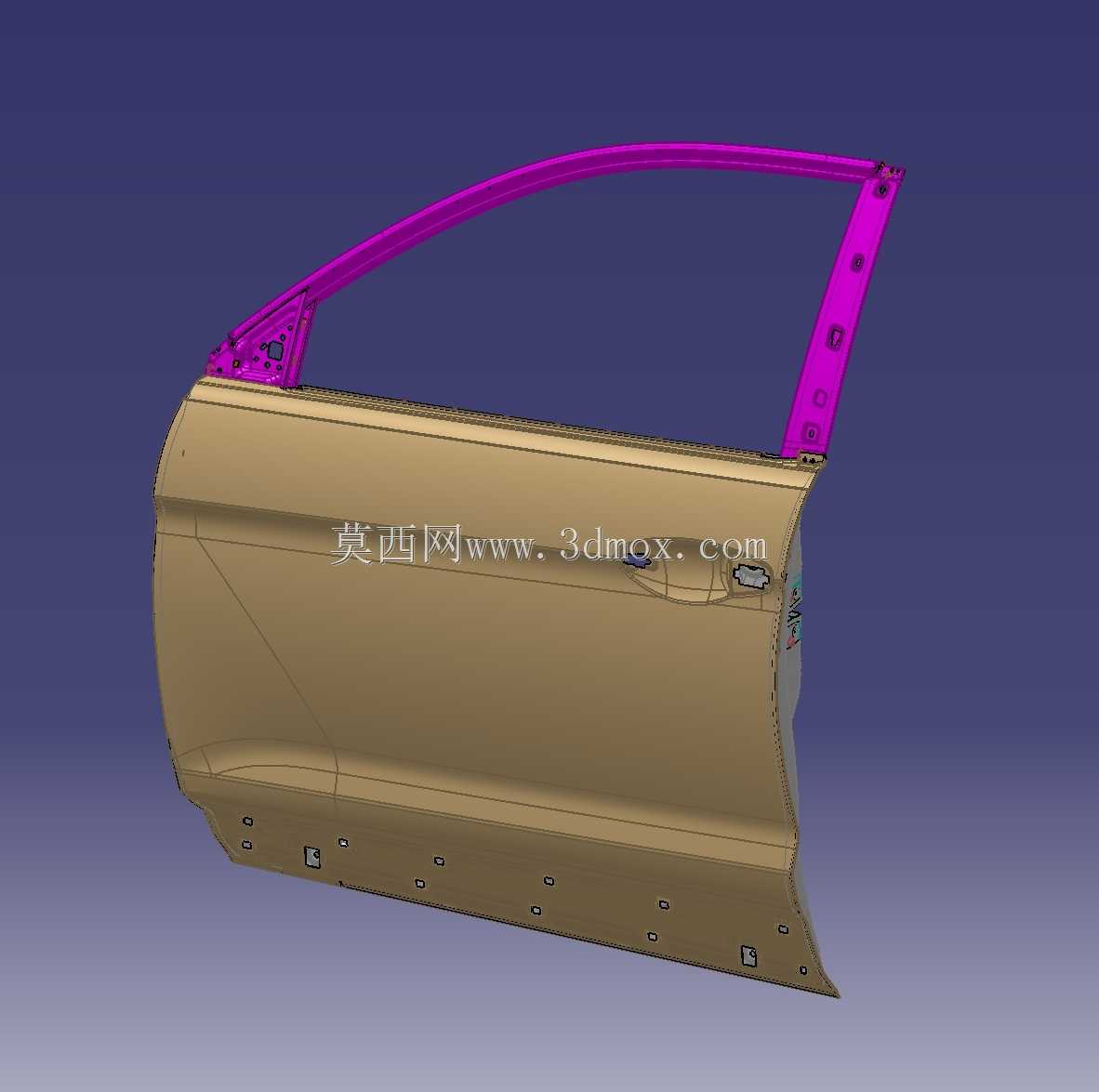

　　在整车开发流程中，车门闭合件是车身结构中兼顾乘员防护、密封隔振、外观匹配与操作便利性的核心总成，这套数模完整还原了侧门的内外板焊接总成、窗框加强结构、安装点位布局，可直接用于白车身匹配校核、附件安装位置验证、开闭运动干涉检查等开发环节。从结构分层来看，数模中金色部分为车门内外板焊接形成的主腔体结构，承担车门整体刚度支撑、玻璃升降机构安装、门锁与铰链固定的基础载体作用，上部洋红色结构为车门窗框加强板，沿车门上沿弧形轮廓布置，既承担窗框的抗扭刚度，避免车辆行驶过程中窗框变形导致玻璃升降卡滞、密封胶条贴合不严漏风漏雨，也为车门上沿与侧围A柱、B柱、车顶侧梁的匹配提供安装基准。实际工程应用中，这类车门总成的设计首先要满足安装边界的硬点约束：

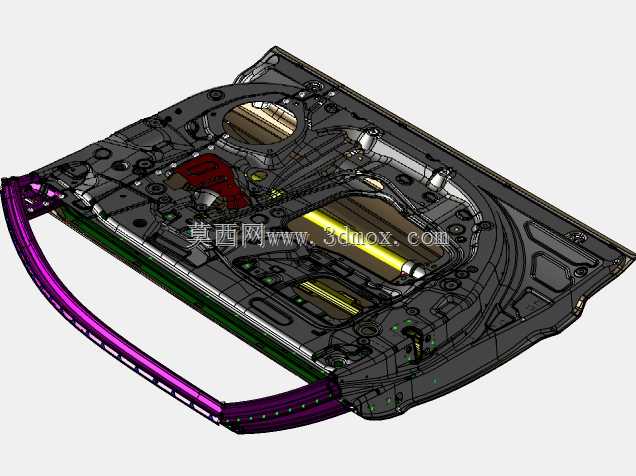

　　铰链安装面的平面度公差需控制在0.1mm以内，保证车门与侧围的安装同轴度，避免开闭过程中出现下沉、卡滞；门锁安装位的坐标偏差需严格控制在整车坐标系的公差带内，保证锁扣与锁体的啮合深度符合安全要求，车辆发生侧面碰撞时门锁不会意外脱开。数模中完整保留了车门下部的所有安装凸台与定位孔，这些点位分别对应玻璃升降器固定点、车门内饰板卡扣座、防撞梁安装位、排水孔位置、线束过孔预留位，每个点位的坐标都与整车侧围的对应安装位做了匹配预留，结构工程师可以直接基于这套数模开展车门附件的布置工作，无需重新搭建基础曲面。从设计思路上看，车门主腔体采用了变截面冲压结构，在靠近铰链的前部区域板厚预留了加强层，抵消车门开闭过程中的铰链处应力集中，

　　车门下部边缘做了内收的翻边结构，既可以引导雨水沿翻边排出车外，避免积水渗入车门内部腐蚀钣金，也能在侧面碰撞时引导碰撞力向门槛梁传递，提升乘员舱的侧面防护能力。窗框部分的弧形轮廓完全匹配整车侧面的造型曲线，数模中预留的密封胶条安装槽宽度均匀，能够保证胶条装配后压缩量一致，在高速行驶时有效阻隔车外风噪与雨水侵入。在日常的结构设计工作中，这类完整的车门数模可以作为新车型开发的参考基准，工程师可以通过调整外板曲面、修改安装点位的位置，快速适配不同轴距、不同造型的乘用车侧门开发需求，也可以用于教学场景中讲解车身闭合件的结构组成、焊接工艺分层、安装匹配逻辑，帮助刚入行的结构工程师理解车门从冲压单件到焊接总成、再到整车匹配的全流程设计要点。

　　需要注意的是，车门作为活动闭合件，设计过程中需要预留足够的运动间隙，数模中车门与侧围的匹配间隙、车门开启过程中与翼子板、B柱的最小间隙都做了合理预留，避免低温环境下钣金变形导致的开闭干涉，同时车门内板的腔体预留了足够的空间布置玻璃升降器、门锁机构、扬声器、侧气帘等附件，不会出现附件安装后与钣金干涉的问题。
