发那科机器人焊接组装工作站

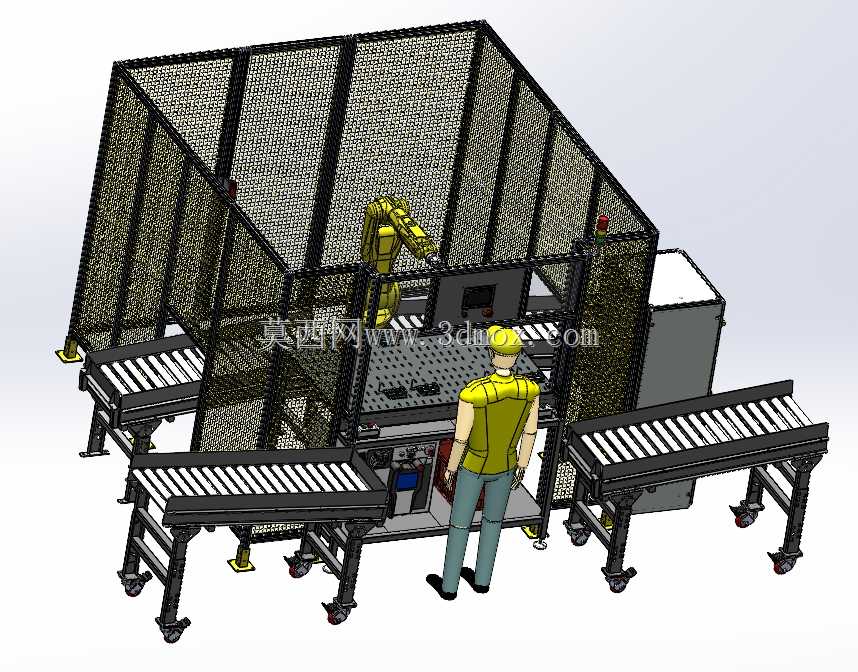

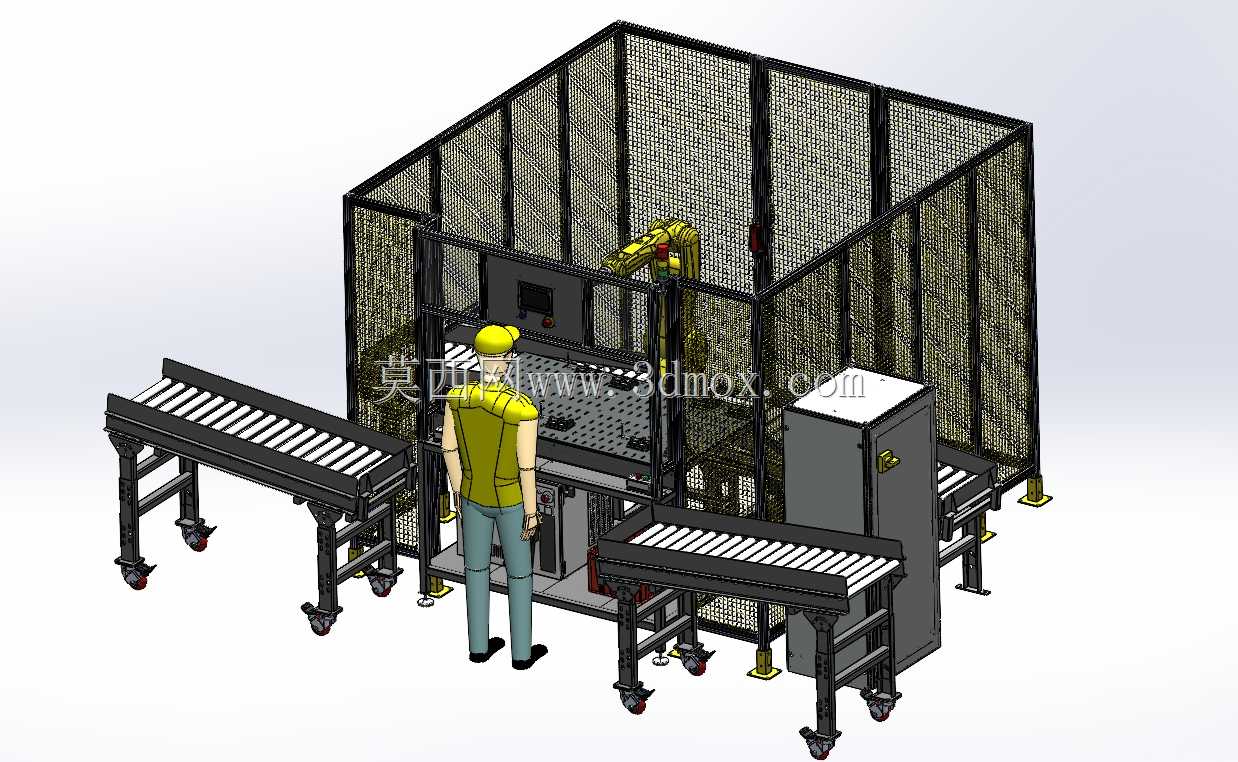

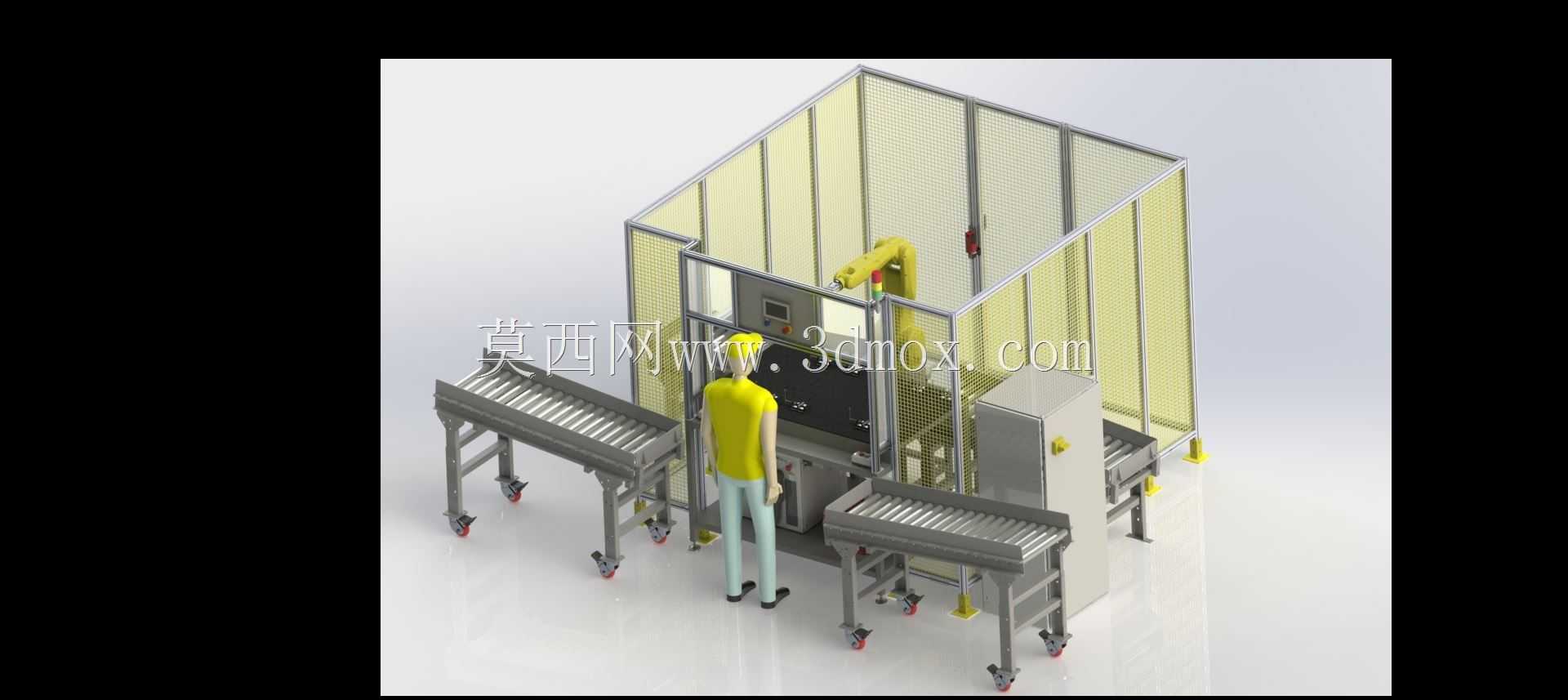

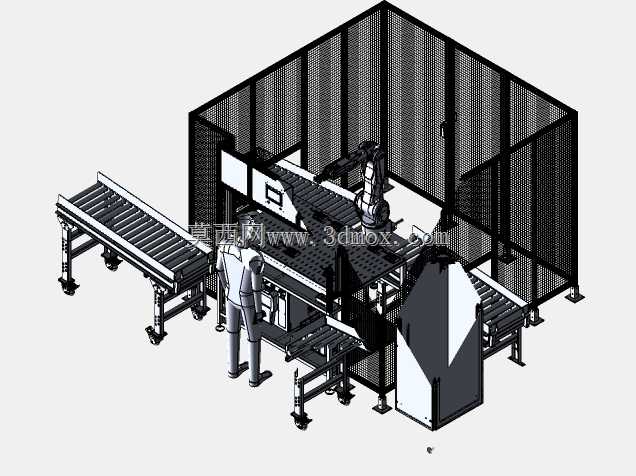

　　这套工作站围绕发那科六轴机器人搭建，面向焊接、组装以及螺丝锁付等重复性工业工序，适合在中小批量多品种生产线上作为柔性作业单元使用。现场布置时，机器人本体位于防护区域内部，工件通过两侧辊筒输送线进入和离开作业区，操作人员主要在上料位完成定位、确认和异常处理，减少人员直接进入机器人运动范围的频次。外围采用铝型材框架配合网格防护板，形成半封闭安全空间；围栏高度、立柱间距和网板开孔都围绕人员隔离与视野观察进行平衡，既能够阻挡人员误触，也便于外部观察机器人姿态、焊枪位置和工件状态。输送线部分采用带支脚和脚轮的辊道结构，支脚承担常态支撑，脚轮便于产线调整时短距离移位，到位后再通过固定脚杯稳定落地。线体宽度、高度和进出方向需要与现场工件托盘、

　　物流通道以及上下工序设备衔接，因此模型中保留了较清晰的安装边界：机器人围栏为主要占地轮廓，两侧输送线向外延伸，电气控制柜布置在侧方，维护门和操作面板位置避开机器人最大运动包络。功能上，工作站强调安全联锁与工序集成。防护门、安全光栅或周边防护装置接入控制系统，当人员进入危险区域时，机器人需要停止或降速；复位后才能继续自动循环。电气柜内集中布置控制器、驱动、IO和气源相关元件，柜体与机器人、输送线、夹具之间的走线在三维结构中应预留桥架和软管空间，避免现场布线与六轴手臂运动干涉。设计思路上，先确定机器人工作半径和工件最大尺寸，再反推围栏内净空间；机器人基座位置应使焊接或锁付点位处于手臂较优姿态区域，避免长期在极限伸长、

　　奇异点或关节过度翻转状态下运行。夹具和工作台居中布置，输送线停靠位设置定位挡停和检测元件，保证工件到位重复精度。对于焊接工况，还需考虑焊枪线缆姿态、烟尘排放方向以及维护更换焊嘴的操作空间；对于螺丝锁付，则要预留送钉机构、批头轴线和压紧机构的位置。整体结构把机器人、安全防护、物流输送、电气控制和人机操作整合在同一单元内，便于在三维阶段检查干涉、评估人员动线，并为后期PLC逻辑、节拍分析和现场安装提供依据。
