遥控模型车小型内燃发动机结构

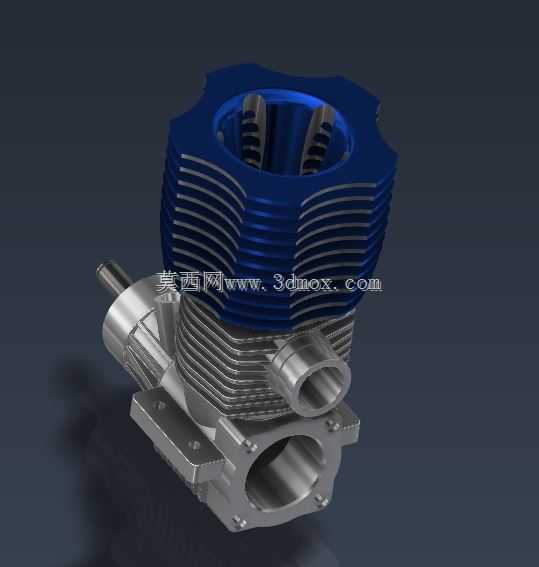

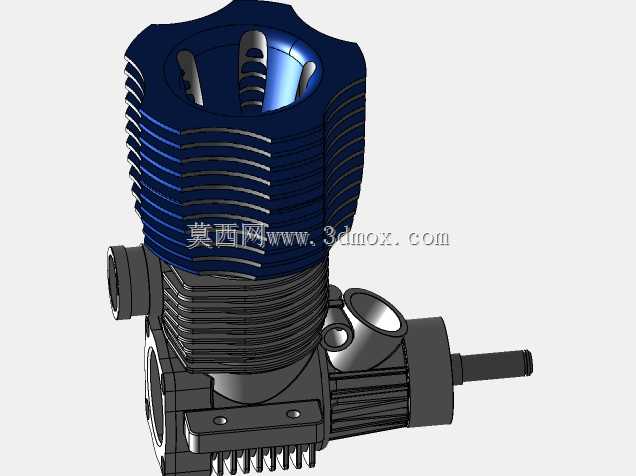

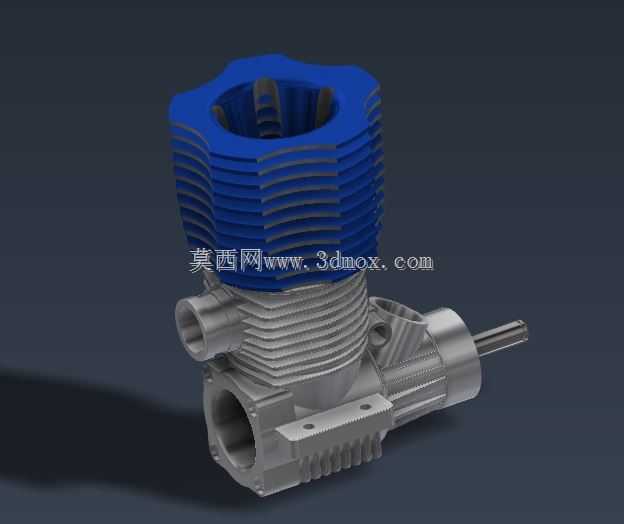

　　这套三维结构呈现的是一台面向遥控模型车辆、船模或小型航模平台的单缸二冲程内燃发动机。整机以紧凑布置为核心，缸体上部采用多圈环形散热鳍片，顶部缸头使用蓝色阳极氧化质感的星形外缘结构，既形成醒目的外观识别，也承担高速运转时的热量扩散任务。下部曲轴箱、进气通道、输出轴和安装座采用金属质感表达，各接口位置、螺栓分布和腔体转折均按照小型模型发动机的实际装配关系进行还原。

　　从实际使用场景看，这类动力单元多用于1/8、1/10比例遥控越野车、平跑车、怪物卡车以及部分模型船。它不同于电动无刷动力，启动后依靠燃油混合气燃烧产生往复运动，能够提供带有明显转速响应和声浪特征的机械输出。模型车在越野跳跃、沙地抓地、赛道连续弯道等工况下，发动机需要承受频繁的负载变化，曲轴、连杆、活塞和缸套之间的配合精度直接影响怠速稳定性、高转输出和使用寿命。因此在结构设计时，缸头散热面积、曲轴箱刚性、进气方向和安装孔位都需要围绕高转速、小排量、轻量化这几个约束展开。

　　散热缸头是整机外观和热管理的关键部分。模型发动机排量小、转速高，缸套内燃烧热量集中，若热量不能及时向外散发，会引起混合气异常燃烧、功率下降甚至活塞卡滞。模型中缸头外缘布置多层平行鳍片，鳍片之间保留连续空气通道，车辆行进时气流可从鳍片间隙穿过，把热量带走。顶部花形轮廓并非单纯装饰，它在有限外径内增加了外缘展开面积，同时为拆装工具或手动夹持提供受力边界。缸头与缸体之间需要保持压紧面平整，密封垫压缩量、螺栓锁紧顺序和预紧力一致性，都是实际装配中不可忽略的细节。

　　曲轴箱部分承担支撑曲轴、容纳回转运动、连接进气系统和固定整机的多重作用。图中下部箱体带有侧向圆形通道和前部较大的圆孔结构，对应混合气进入、曲轴回转以及腔体密封等功能区域。小型二冲程发动机常利用曲轴箱完成混合气预压，活塞上行时箱内形成负压，燃油空气混合气经化油器进入；活塞下行时箱内混合气被压缩并转入气缸扫气通道。因此曲轴箱内壁不能简单按实体块处理，建模时需要体现内腔容积、气道过渡、轴承座同轴度和侧壁厚度之间的关系。气道转折过于突兀会增加流动阻力，壁厚不足则会在高频振动下产生裂纹或螺纹失效。

　　侧向伸出的管状接口对应化油器或进气转接位置。该区域的设计重点在于进气中心线与曲轴箱接口的匹配，节气门、油针、喷油雾化通道和进气喉管需要在狭小空间内完成布置。模型发动机的转速范围宽，低速怠速要求混合气稳定，高速全油门又要求足够流量，进气通道直径、喉管收缩比例和化油器安装角度都会影响动力曲线。实际调试时，油针开度、燃油成分、环境温度和排气管背压相互耦合，结构设计若没有给化油器调节留出操作空间，后续维护会非常不便。

　　输出轴从箱体侧前方伸出，用于连接离合器、齿轮或模型传动系统。模型车通常通过离合器杯将发动机动力传递给变速齿轮组，怠速时离合器分离，高转时甩块结合。输出轴的伸出长度、轴径、端面位置和箱体基准面之间的关系，决定了离合器 bell 齿轮与从动齿轮的啮合间隙。若轴向边界不准确，可能出现齿轮过紧、扫齿、离合器摩擦异常等问题。模型中对轴段、台阶和连接位置的表达，可为后续传动系统布置提供直接参考。

　　底部安装座是整机与车架连接的边界。小型发动机振动明显，安装脚位需要具备足够刚性，同时通过减震结构避免振动直接传递到舵机、接收机和燃油箱。安装孔的跨距、孔眼方向、座面高度以及曲轴中心线相对车架底板的高度，都会影响整车重心和齿轮间隙。建模时不能只关注发动机本体外形，还应把锁紧螺钉、垫片、安装座平面和周边车架干涉范围一并考虑。尤其在越野模型中，发动机受到跳跃落地和急加速反扭矩作用，安装脚若存在应力集中，容易在螺纹孔附近开裂。

　　缸体中部密集鳍片与上部蓝色缸头形成连续散热路径。鳍片厚度、片间距和根部圆角需要兼顾散热效率与加工可行性。鳍片过薄虽然有利于减重和增大面积，但在磕碰、拆装和清洁时容易变形；片距过小则泥沙、灰尘和油污堆积后难以清理，反而降低散热效果。对于模型车而言，轮胎扬起的碎屑会直接打到发动机侧面，因此散热片外缘和缸头轮廓还需要考虑耐冲击性。

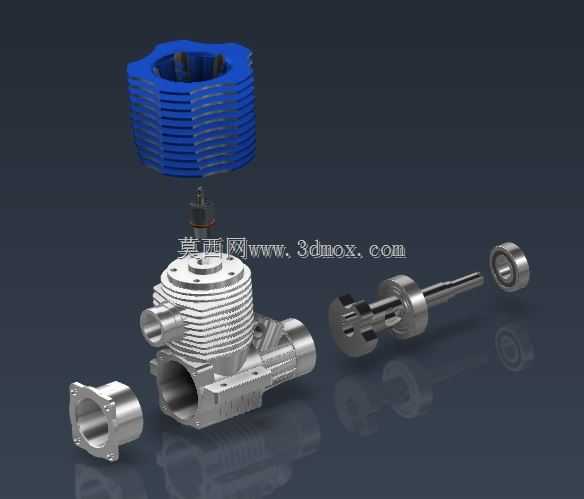

　　整机结构还包含前盖、轴承位、紧固螺钉和工艺凸台等细节。前盖区域通常用于封闭曲轴前端并支撑轴承，其同轴度影响曲轴回转阻力。轴承座孔若与曲轴主孔不同轴，会造成曲轴转动涩滞、轴承早期磨损。螺钉布置应尽量对称，使箱体结合面受压均匀；凸台位置则为螺栓预紧力提供局部厚度，避免薄壁区域被压溃。三维建模时，这些小结构往往决定模型是否能够用于装配演练，而不是仅作为外观展示。

　　在设计思路上，这类小发动机不是单纯缩小工业内燃机，而是在极小尺寸内平衡热负荷、振动、进气、润滑和维护便利性。它的外壳形状需要同时满足气流冷却、双手拆装、车架避让和轻量化要求；内部运动件则要保证高转速下的动平衡与耐久。对于结构设计人员来说，该模型可用于研究小型二冲程动力的外观分件、散热结构、气道走向、安装边界和传动接口；对于三维建模从业者，也适合练习复杂鳍片、回转体、加强筋、螺纹孔位和多零件装配关系的构建。

　　若将其放入整车环境，还需同步校核排气管接口、燃油箱高度、油门拉杆行程、熄火开关位置和空气滤清器空间。发动机并非孤立部件，它的外形轮廓会影响车壳开孔，曲轴高度会影响齿轮比选择，化油器方向会影响调节便利性，缸头位置则关系到车壳进气口的气流组织。把这些边界纳入建模和装配检查，才能让数字模型真正服务于模型车动力系统的结构设计与改装验证。
