本田CR500两冲程发动机气缸缸体

　　该零件为大排量两冲程越野摩托车动力核心的气缸缸体，在整车动力总成中承担活塞往复导向、燃烧腔密封、散热介质导流、周边附件集成安装的多重功能，适配高强化、高转速的越野竞赛工况，是两冲程发动机中工作负荷最严苛的固定件之一。

　　从实际装车场景来看，这类气缸多用于非道路越野竞速、林道穿越类摩托，发动机长期处于满负荷急加速、频繁转速波动、大倾角倾斜骑行的工况，缸体不仅要承受燃烧爆发的高压冲击，还要应对活塞高速往复的侧推摩擦，以及散热系统持续的热循环载荷。和普通小排量两冲程缸体不同，500cc级别的大缸径结构对缸体刚性、水道布局、安装定位的容错率要求更高，原始实测结构的冷却流道本身存在流通截面不均的特性，在逆向重构时需要完整保留原始腔体的壁厚变化与曲面特征，才能还原实机的装配与工作状态。

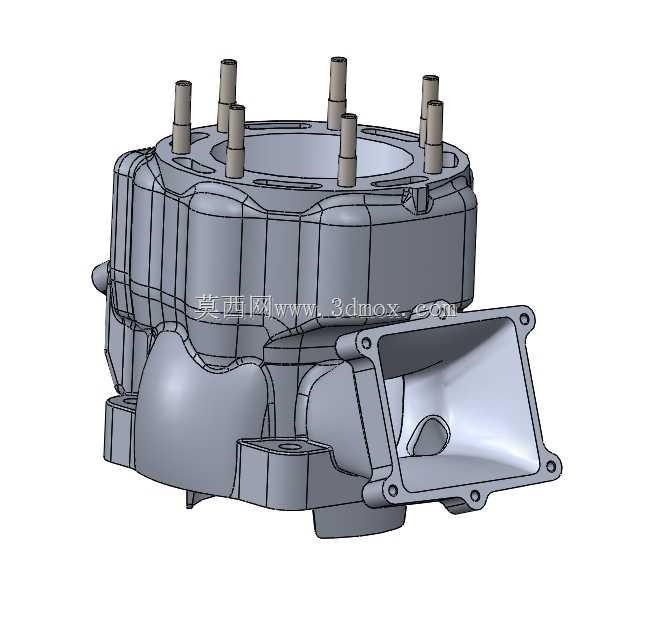

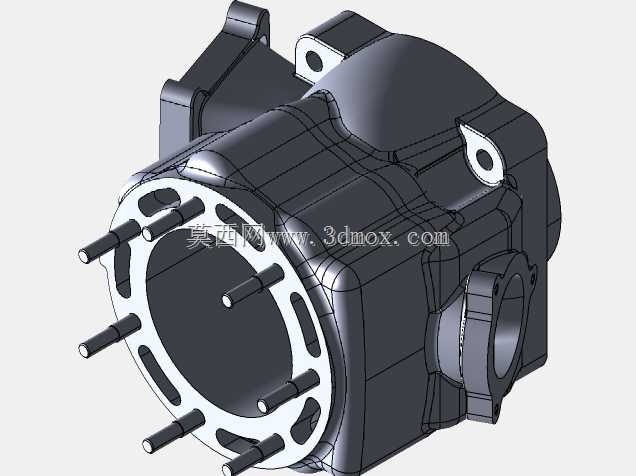

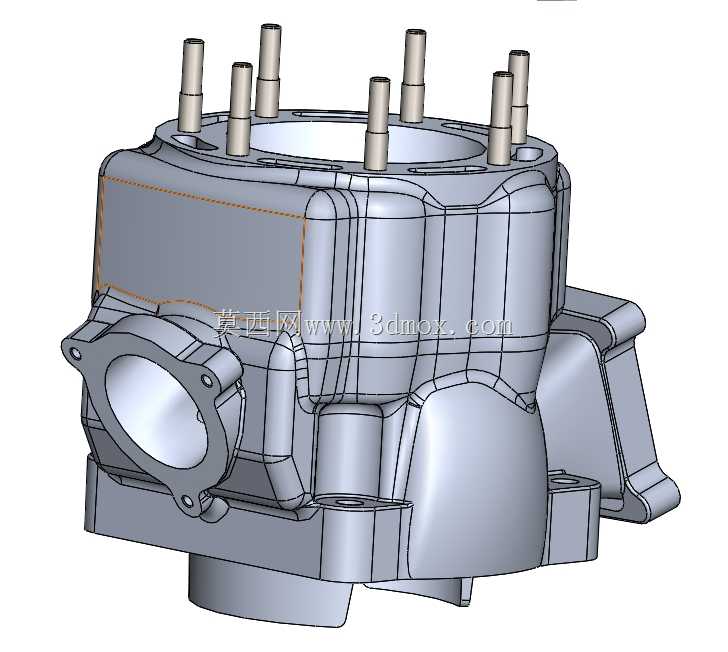

　　结构设计上，缸体顶部沿缸孔周向均匀布置多根双头螺柱，用于和气缸盖压紧配合，螺柱的伸出长度、分布节圆直接决定缸垫的压紧力分布，建模时需严格保证各螺柱的同轴度与端面垂直度，避免装配后出现缸垫压合不均、燃气泄漏的问题。缸体外壁并非规则回转体，侧面集成了大尺寸的进气接口法兰，法兰面预留螺栓安装孔，用于对接簧片阀与进气歧管，接口的扩压腔曲面直接影响进气脉冲的利用效率，曲面过渡不能随意简化，否则会改变两冲程发动机特有的扫气气道走向。缸体下部预留曲轴箱对接的安装定位面与连接孔位，侧壁分布的加强筋沿热应力与机械应力的传递方向布置，既控制整机重量，又能抑制缸孔在侧推力作用下的形变，避免活塞运行出现卡滞、异常磨损。

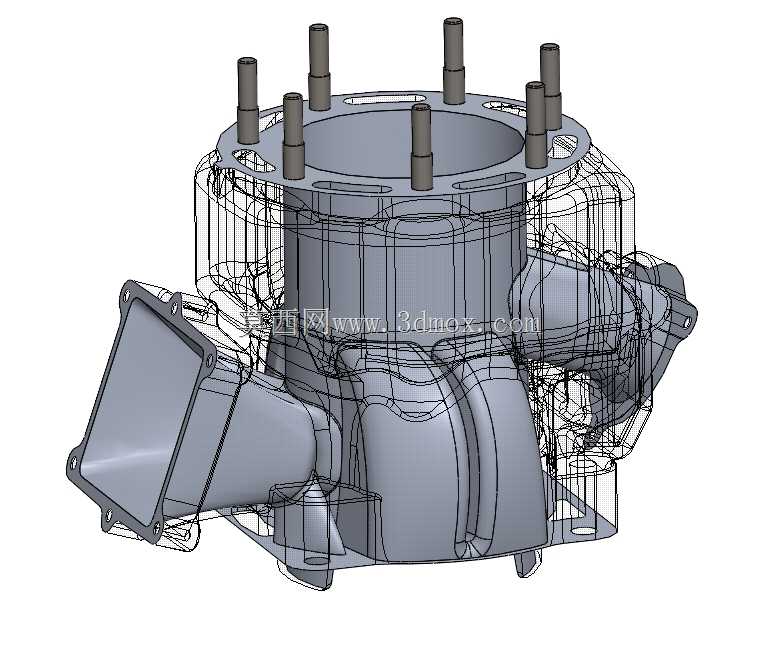

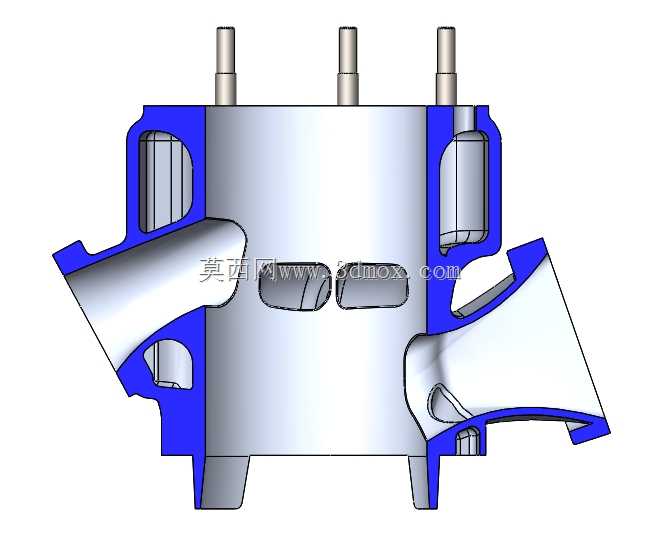

　　安装边界层面，缸体上端面以缸孔轴线为定位基准，和缸盖形成止口配合；下端面和曲轴箱上平面贴合，周向的固定孔位需要和箱体孔位完全同轴；侧面进气法兰的朝向、安装孔间距决定了进气组件的装配空间，建模时需核对周边车架、排气管、散热管路的避让间隙，尤其是缸体外侧不规则的凸起轮廓，在整车布置时要预留足够的散热通风空间，不能和周边覆盖件、车架管梁发生干涉。缸体内部的缸孔工作面为活塞往复运动的导向面，圆度、圆柱度公差直接影响活塞环的密封效果，外围的冷却腔体围绕缸孔外壁布置，原始结构的流道厚薄差异如实还原，可用于后续散热仿真分析，评估高负荷下缸体不同区域的温度分布，为优化冷却流道、改善热变形提供准确的数模基础。整个数模完整还原了铸件的所有外部安装特征、内部腔体轮廓与螺柱附件结构，可直接用于发动机装配校核、逆向设计参考、改装结构验证以及教学演示场景。
