带脚轮可移动多孔定位焊接作业台

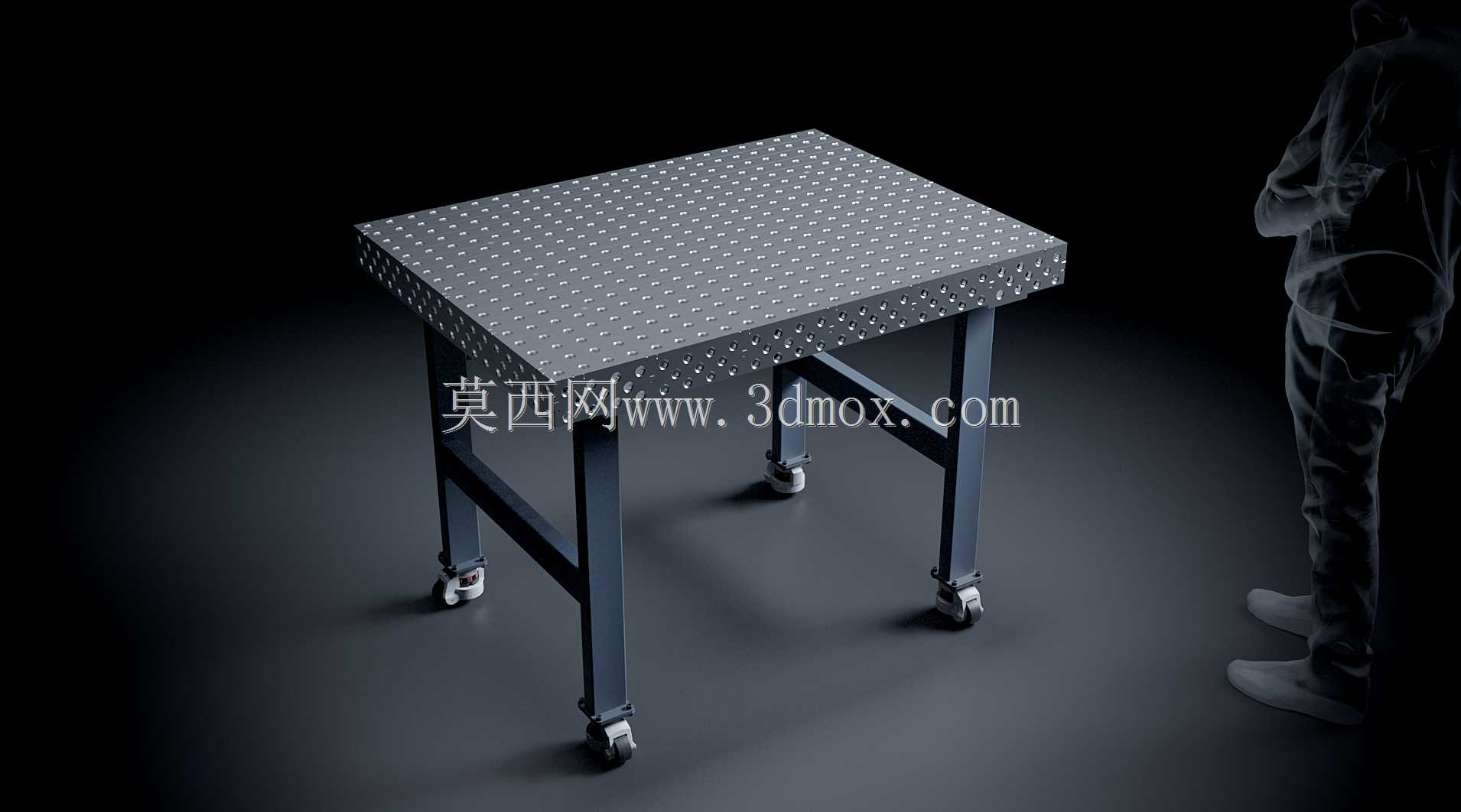

　　这套带脚轮的多孔焊接作业台，主要面向车间内小批量钣金件、框架件、工装夹具预装配以及维修补焊场景。在实际生产里，焊接工位往往不是固定不变的：试制车间需要频繁调整工位布局，模具维修区要把工作台推到设备旁边完成补焊，职业院校实训场地也会在课程结束后把台体收拢归位。传统厚重的铸铁焊接平台虽然刚性好，但移动困难、占用固定区域，而这款台体在保留平台定位能力的同时，通过四组重载脚轮解决了工位流转问题。

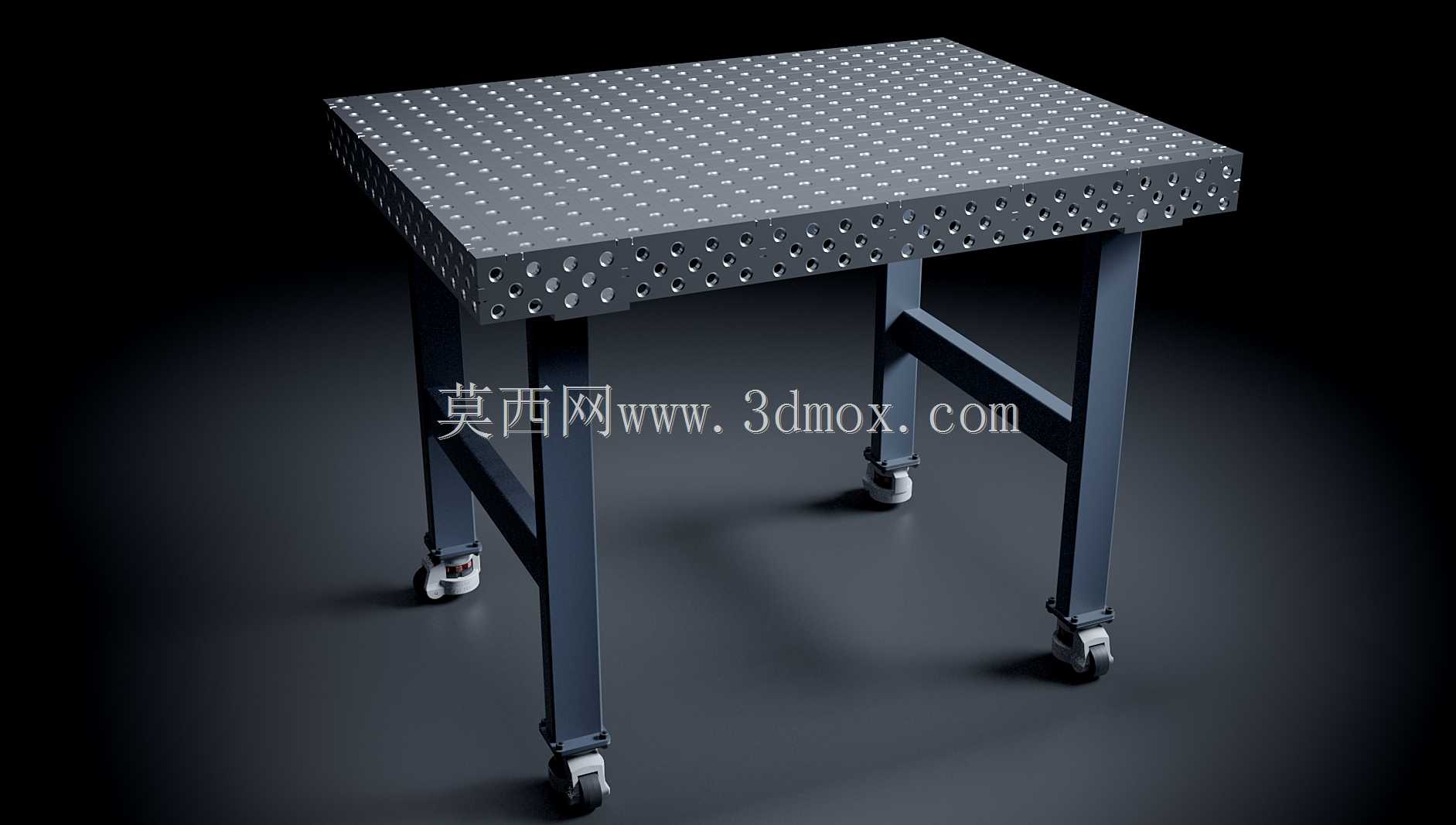

　　台面上密布的阵列孔是整个工作台的核心结构。这些孔位不是装饰结构，而是用于快速安装定位块、压紧器、角度靠山和快速夹钳的基准接口。焊接异形框架时，作业人员不需要反复在台面上点焊临时挡块，只需按照工件轮廓选择对应孔位，插入定位销或固定夹具，就能把方管、角钢、薄板拼接件约束在设定位置。阵列孔的间距一致性直接决定重复定位精度，建模时需要把孔位作为整体阵列特征处理，保证孔中心距、孔边距和台面有效工作区域统一，避免后期夹具跨孔安装时出现干涉。

　　台面采用16mm厚钢板加工，这个厚度选择兼顾了承重、抗变形和孔系加工稳定性。焊接过程中会产生局部热输入，薄板台面在长期受热和锤击调平后容易出现拱曲，厚钢板则能降低热变形累积，同时为孔螺纹或孔套提供足够的啮合深度。台面边缘做了加强围边，围边与台面下方框架共同形成箱形受力结构。单看一块带孔钢板，局部受压时会产生弯曲；加上侧边围板和下部横梁后，载荷可以从台面分散到四条支腿，再传递到脚轮和地面，台体在夹紧工件时不容易出现明显颤振。

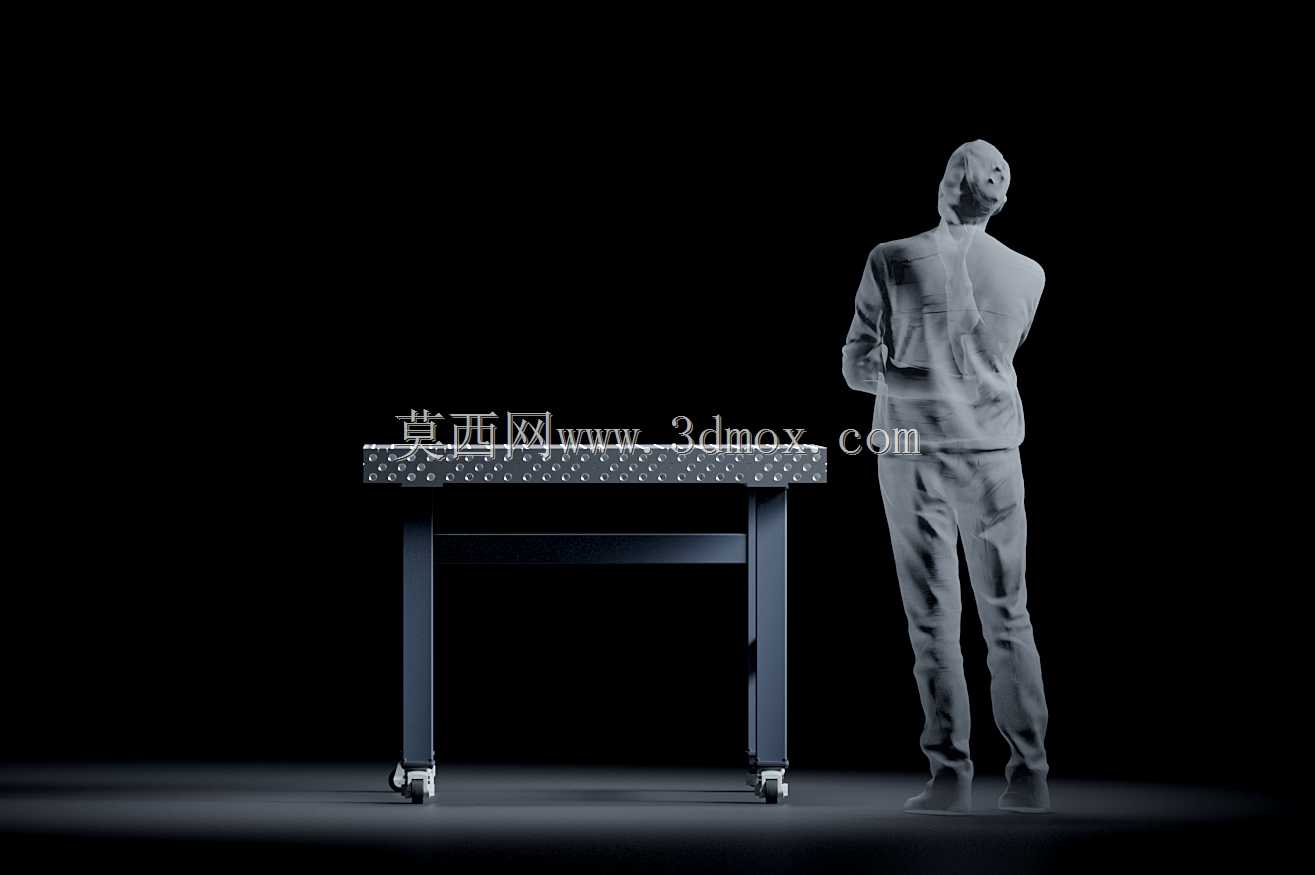

　　外形尺寸按1200mm×900mm的工作面建立，属于中等规格焊接台。这个面积可以容纳常见的设备底座、防护栏框架、小型机架和钣金组件，同时不会因为台面过大而导致推动转向困难。台高按照人工站立作业习惯设置，使工件上表面大致位于操作者腰部到小臂之间，减少长时间弯腰焊接和装配的疲劳。四条支腿采用方钢结构，腿间设置斜撑和横撑，斜撑方向主要抵抗推拉移动和焊接敲击时产生的侧向力。支腿下端与脚轮支架连接，连接位置需要重点校核：移动台经过车间接缝、地面坡度或急停时，脚轮安装板会承受冲击载荷，因此腿端不能只做简单贴合，应通过加强板、螺栓连接或焊接过渡板把载荷扩散到支腿侧壁。

　　配置的10mm安装规格GD-80f Footmaster脚轮属于可调节支撑型脚轮，其价值不只是“能滚动”。普通脚轮在焊接作业时会让台体随操作者施压而轻微移动，影响焊缝起始位置；带调节支撑的脚轮可以在工位固定后放下支撑垫，使轮子卸载或降低滚动趋势，让工作台接近固定平台的稳定性。需要转位时再抬起支撑垫，依靠滚轮完成短距离移动。脚轮布置在支腿外侧附近，可降低倾覆风险；建模时要保留轮子回转半径、调节手柄操作空间和支撑垫着地范围，避免台体下部横撑挡住脚轮转向。

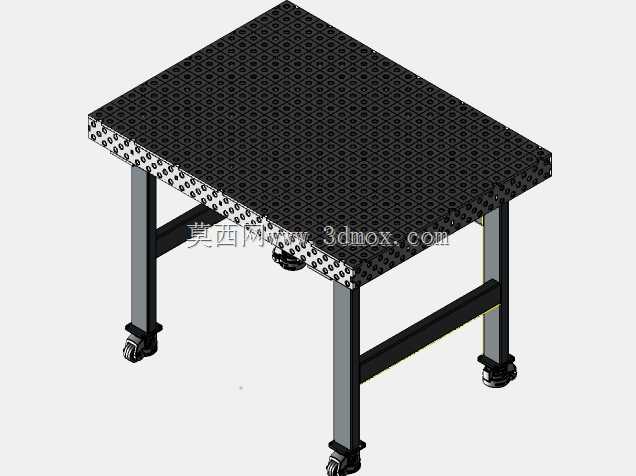

　　从结构设计思路看，这款工作台并不是追求大型铸造平台的极高平面度，而是强调柔性定位、快速换型和现场机动性。孔系台面负责提供通用安装基准，厚钢板和围框负责抗热变形，支腿斜撑负责整体刚性，可调脚轮负责移动与锁紧之间的切换。三维建模时应分别表达台面孔阵、边缘封板、下部横梁、支腿、脚轮调节机构和连接紧固件，尤其要检查夹具从台面侧边操作时是否与腿体、脚轮手柄发生空间冲突。

　　在安装边界方面，工作台推入工位时需要考虑整机外轮廓宽度、脚轮突出量和支撑垫旋转范围；靠墙布置时，不能只按1200mm×900mm台面计算占地，还应给四周留出夹具插拔、工件吊装和人员焊接操作空间。台面上放置重型工件时，载荷应尽量落在四条腿围成的支撑区域内，避免长期偏载造成支腿应力集中。对于需要较高精度的批量焊接，可在台面孔位中安装统一基准销，把首件定位坐标固化下来，后续工件通过相同靠山和压钳快速复刻装夹状态。

　　整体来看，该结构把焊接平台的基准功能、工装台的扩展能力和移动小车的转运能力结合在一起，适合试制、维修、实训和多品种小批量生产环境。模型中各部件边界清晰，既能用于方案展示，也能作为后续工程出图、脚轮选型校核和孔系夹具设计的基础。
