卧式法兰安装工业振动电机结构设计

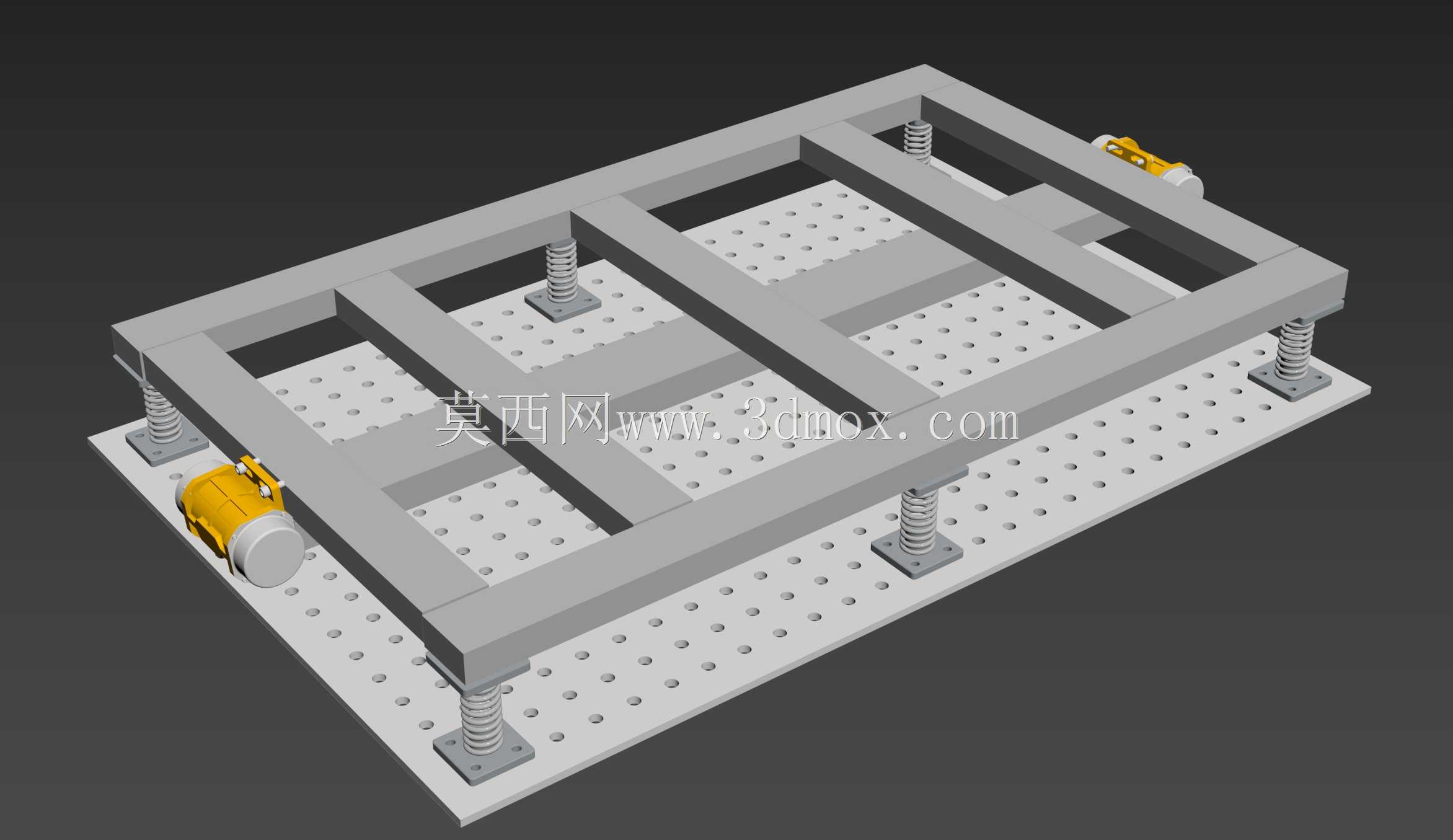

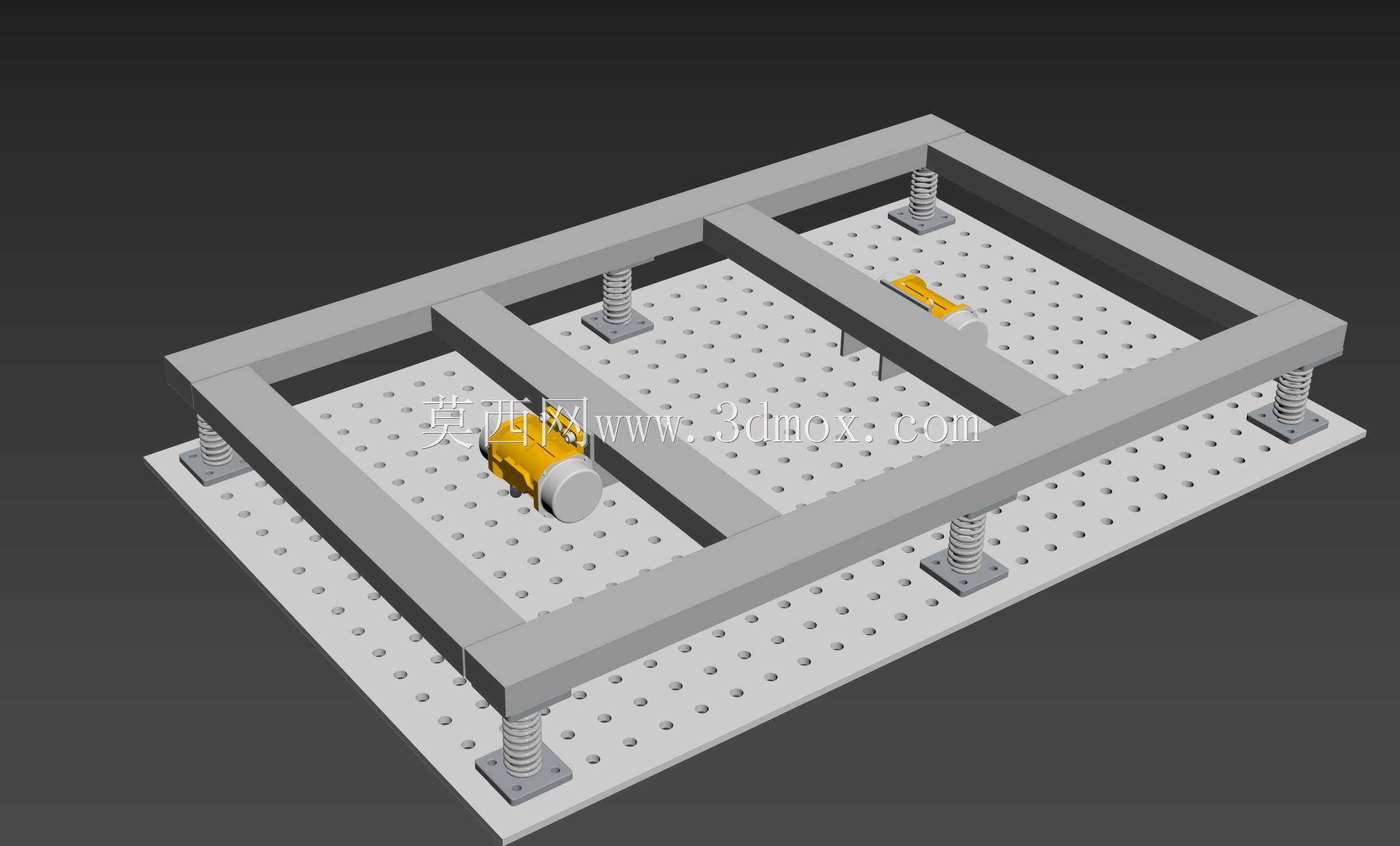

　　做振动类设备的结构设计时，激振源的选型和安装边界校核是绕不开的环节，这款卧式振动电机的三维结构，刚好覆盖了这类部件从安装适配到功能实现的核心设计细节。先从实际应用场景说，这类电机主要给各类振动给料、振动筛分、料仓破拱、振动输送类设备提供稳定激振力，不管是矿山筛分砂石骨料，还是建材行业输送粉状物料，或是粮食加工环节的筛分除杂，都能看到这类结构的振动电机作为核心动力源，和普通驱动电机不同，它不需要额外带偏心块传动结构，自身集成激振单元，安装后直接就能输出定向激振力，省去了额外的传动连接部件，设备整体结构能做得更紧凑。

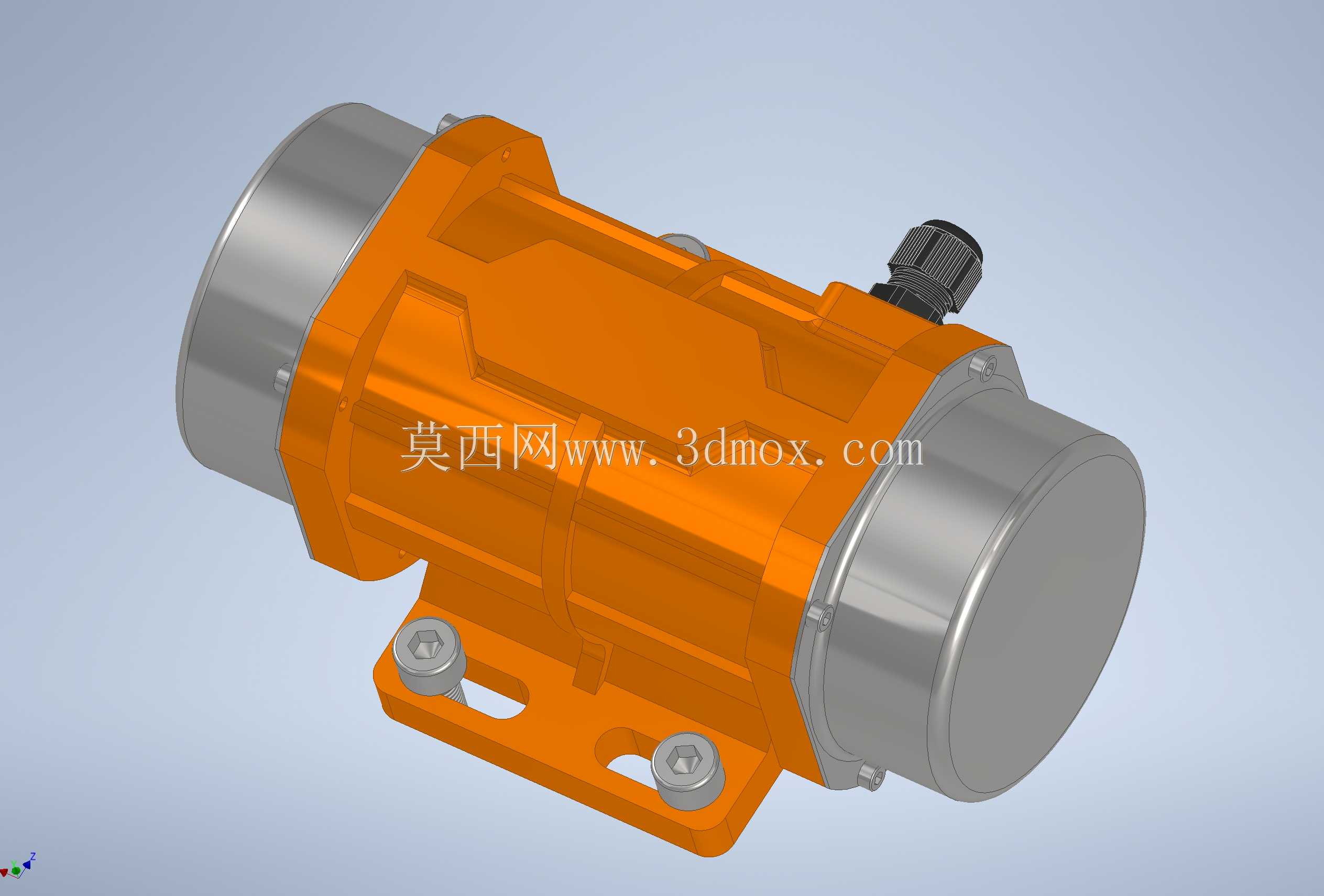

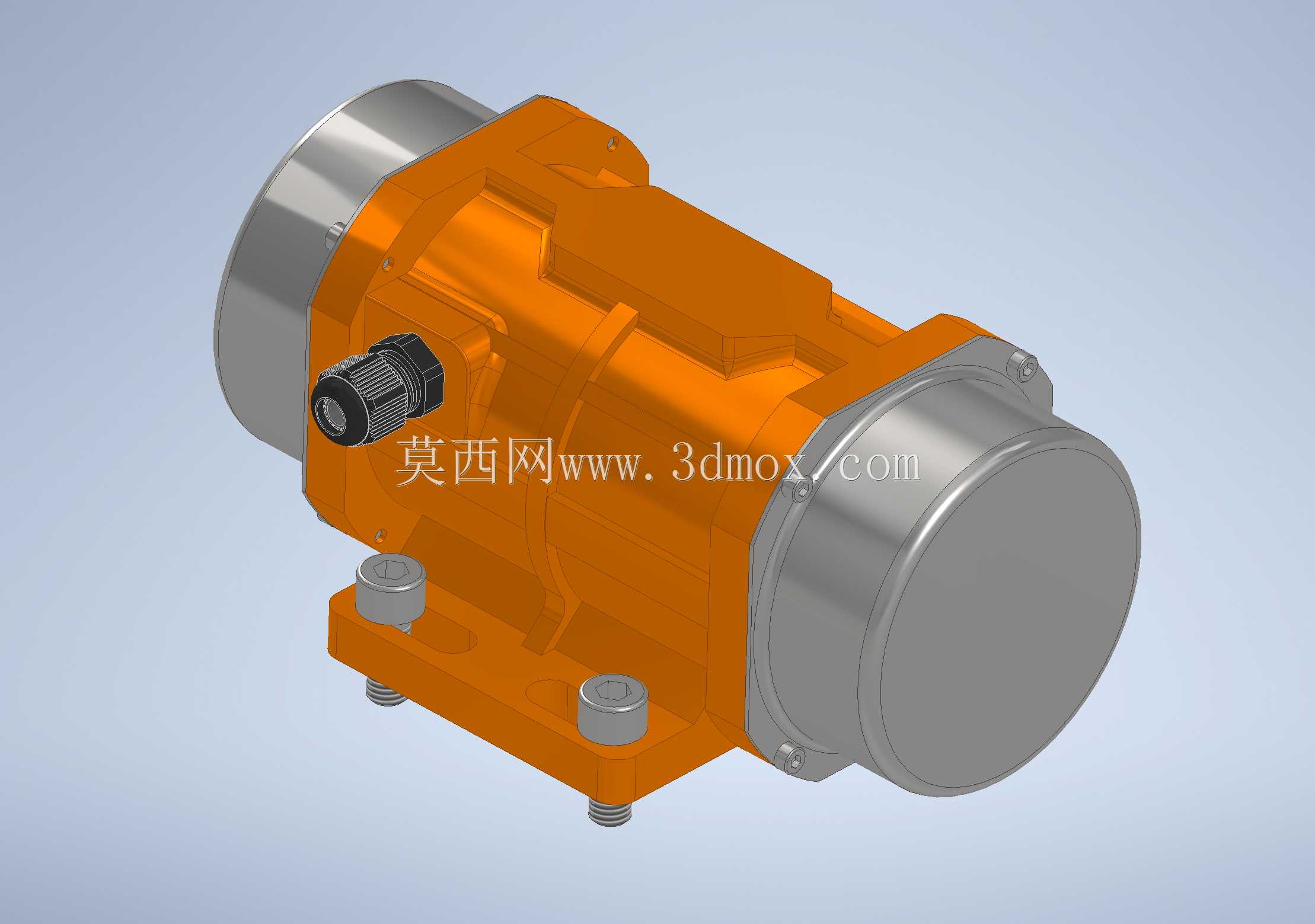

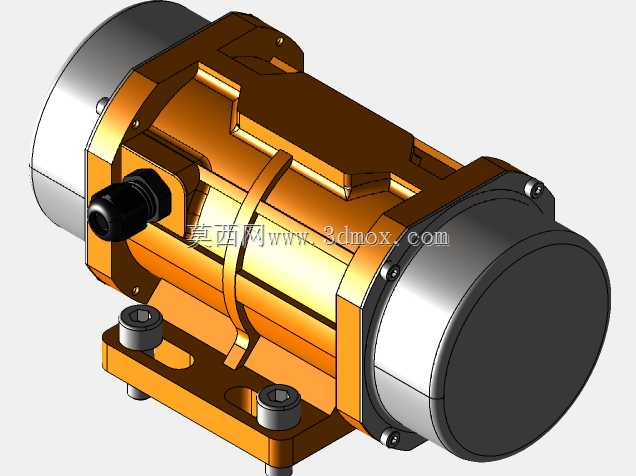

　　从设计思路上看，这款电机采用两端偏心块内置的结构，把偏心激振单元完全封装在两端的金属端盖内部，既避免了运行过程中粉尘、水汽侵入偏心转轴部位，也防止高速旋转的偏心块剐蹭周边设备部件，外壳采用带加强筋的铸铝结构，在保证整体刚性的前提下尽可能降低自重，毕竟振动设备本身对附加重量敏感，过重的电机会增加设备本体的振动负载，还会提升安装支架的强度设计要求。机身侧面预留的接线盒采用密封结构，接线口带锁紧防水接头，能适应多粉尘、有一定湿度的工业现场环境，避免接线部位进灰受潮导致绝缘故障。

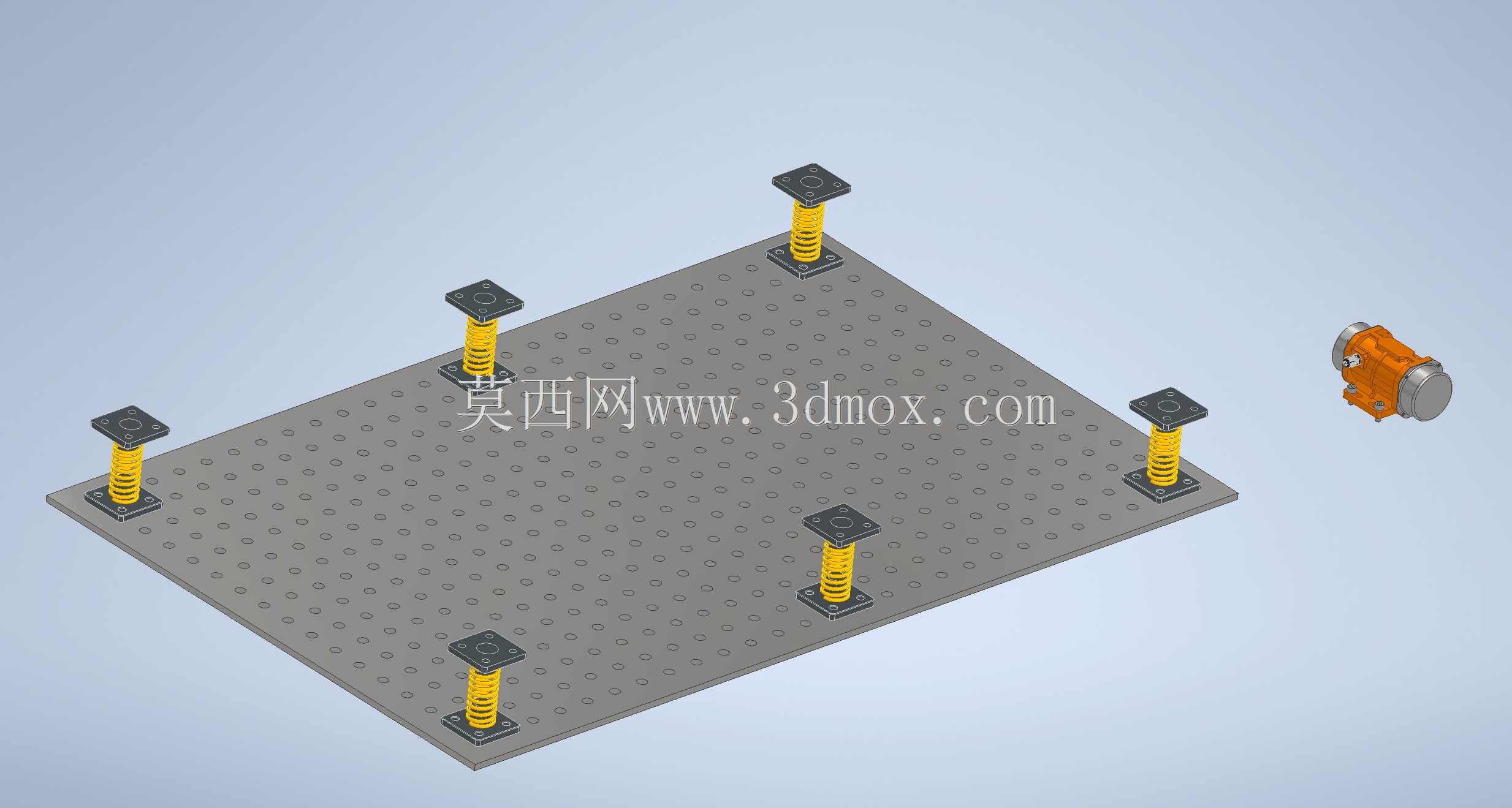

　　再看安装边界的设计，底部采用四个带减震垫的螺栓安装位，安装脚和机身一体铸造成型，安装孔的位置公差在建模时就严格按照通用安装规范设定，能适配市面上多数振动设备的安装支架尺寸，不需要额外做转接板。两端的圆柱形端盖外径统一，在做设备布局时，只要预留出端盖的旋转安全间隙，就不会出现运行干涉，机身的接线盒位置突出高度经过控制，不会超出两端端盖的最大外径，在狭小安装空间内布线时也不会和周边结构碰撞。

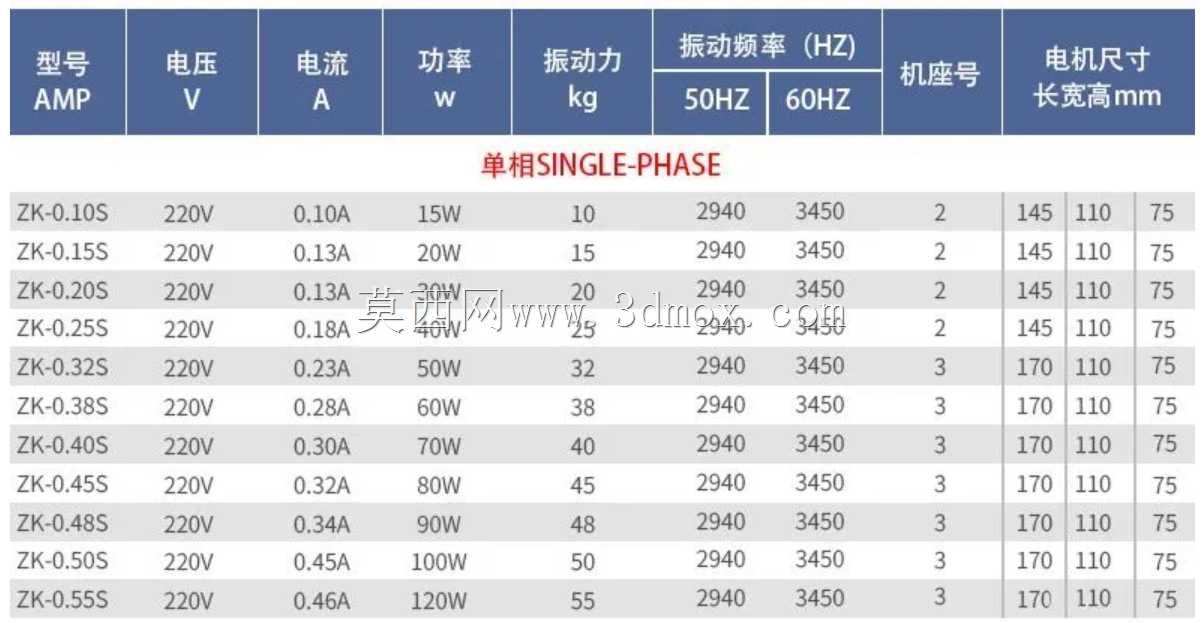

　　功能特性上，这类电机的偏心块角度可调节，建模时也预留了调节位的结构，现场安装时可以根据实际需要的激振力大小，调整两端偏心块的重合角度，实现激振力的无级调整，适配不同物料、不同处理量的设备需求。底部的减震垫采用金属橡胶复合结构，既可以把电机的激振力有效传递到设备本体，又能缓冲电机自身的高频振动对安装螺栓的剪切力，避免长期运行后螺栓松动断裂。整个模型的结构细节完全按照实际量产的振动电机测绘建模，所有安装孔位、配合尺寸、外形轮廓都和实物一致，做设备整体装配时可以直接调用，不需要再反复核对安装尺寸，能大幅缩短振动类设备的设计周期，也能提前在装配阶段排查安装干涉、预留维护空间的问题，避免后期加工装配时才发现尺寸不匹配的问题。
