互锁燕尾榫拼接收纳方盒结构

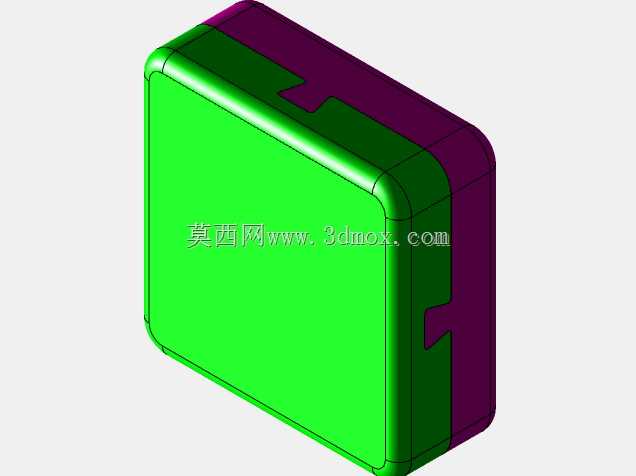

　　这款互锁燕尾拼接盒体的结构设计，核心亮点在于打破常规燕尾榫只能沿单一方向滑配装配的认知，通过上下盒体配合面的榫槽走向做错位交叉布置，让两个盒体在常规滑动装配路径下呈现出无法直接拆分的视觉效果，实际装配时依靠榫槽末端的对位缺口完成旋入卡合，最终装配完成后外部无外露装配缝隙，也没有额外卡扣、紧固件的外露结构，整体外观完整流畅。

　　从实际应用场景来看，这类结构首先可以作为小型精密零件的收纳盒使用，在车间工位上存放垫片、定位销、小型钻头、丝锥等易散落的工装小零件，盒体闭合后依靠燕尾榫的全周配合，不会因为工位抽屉拉动、工作台搬运晃动出现意外脱开，零件不会洒落混料；也可以作为3D打印创意教具，在机械结构实训课上用来演示燕尾榫配合、错位装配的设计思路，让学习者理解直线导向配合除了常规滑装之外，还可以通过槽体走向的变化实现趣味互锁效果；日常场景下也可以作为桌面小物件收纳盒，存放回形针、耳钉、U盘、内存卡这类零散小物品，盒体边角做了全圆角过渡，放在桌面上没有尖锐棱角，挪动时不会刮伤桌面漆面。

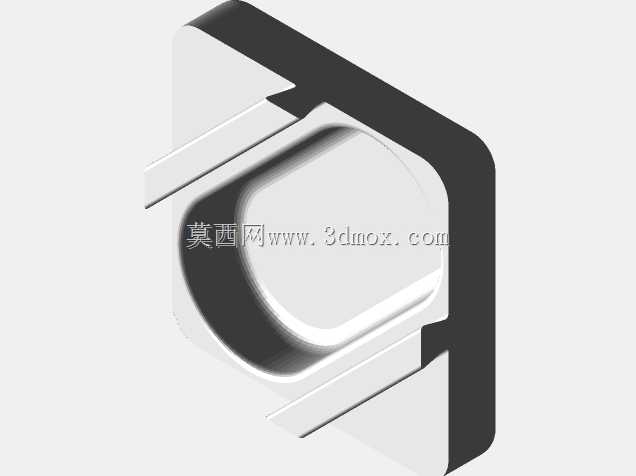

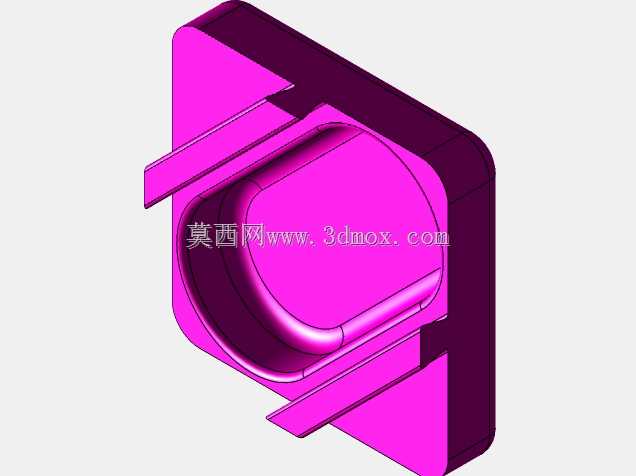

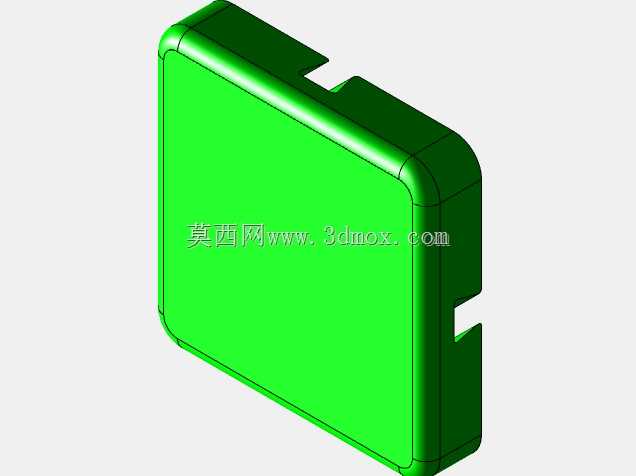

　　设计思路上，先确定盒体的外部轮廓基准：整体为带圆角的长方体，外轮廓总长75mm、总宽60mm、总闭合高度40mm，其中盒盖与盒底的分盒面位于整体高度的中间位置，上下两部分的侧壁厚度均匀控制在2.5mm-3mm区间，兼顾打印成型时的结构强度与内部收纳空间利用率。燕尾榫的配合截面采用标准梯形榫齿，榫齿的单侧斜度取6°-8°，这个角度区间既可以保证榫齿配合后侧向有足够的锁止摩擦力，不会轻易沿配合面松脱，同时装配滑动时的阻力不会过大，手动对位后可以顺畅推合到位。为了实现“不可能拆分”的视觉效果，盒体长边侧的燕尾榫槽走向与短边侧的榫槽走向做了空间交错：常规直通燕尾榫如果沿长边通长布置，盒体只能沿长边方向滑开，而这款结构在盒体两个相对长边的配合面上，将榫槽的中段做了隔断，仅在盒体的对角位置留出两段长度15mm的导向滑配段，其余配合位置的榫齿做错位封挡，当使用者尝试沿长边滑动盒体时，滑配段走满15mm行程后就会被封挡面挡住，无法继续滑动；尝试沿短边方向滑动时，短边侧的榫槽同样设置了错位挡边，两个方向的直滑路径都被锁死，只有将上下盒体先对准对角的滑配入口，沿斜向对位后再旋转小角度，才能让所有榫齿同步落入对应的榫槽内，最终推合到完全闭合的位置。

　　安装边界与配合公差方面，所有燕尾配合面的单边间隙预留0.15mm-0.2mm，针对增材制造的成型特性做补偿，避免打印过程中材料熔融堆积导致配合面过紧、无法装配；盒体的内部收纳腔净尺寸约为长60mm、宽45mm、深18mm，腔体内部所有转角都做了R3以上的圆角，一方面避免3D打印时内角出现应力集中导致开裂，另一方面日常清理盒内杂物时不会有清洁死角，擦拭或者用压缩空气吹除碎屑都很方便。盒体的外圆角统一取R8，握持搬运时手感圆润，没有硌手感。

　　结构验证层面，在三维建模阶段需要先做上下盒体的动态干涉检查：模拟直滑X向、直滑Y向、斜向装配三个运动路径，确认X、Y两个直滑方向上榫齿与封挡面的干涉量在1mm-2mm，保证直滑时确实无法脱开，而斜向装配路径下所有榫齿在运动全程都不会出现硬干涉，仅在最终闭合位置时配合面完全贴齐。这类结构不需要额外添加金属铰链、磁吸件或者卡扣，完全依靠自身的几何形状实现锁合，一体化成型后没有额外装配零件，故障率极低，无论是采用FDM3D打印制作样件，还是后续通过注塑工艺批量生产，模具结构都不需要设计复杂的抽芯机构，上下两个零件分别采用对半分模即可直接成型，量产工艺性良好。在工位器具开发、创意益智产品设计、实训教学教具开发的场景下，这种错位燕尾互锁结构都提供了很典型的几何锁合设计参考，跳出了常规紧固件、弹性卡扣的锁合思路，完全依靠配合面的几何拓扑关系实现闭合锁止。
