树莓派Pico微控制器开发板结构

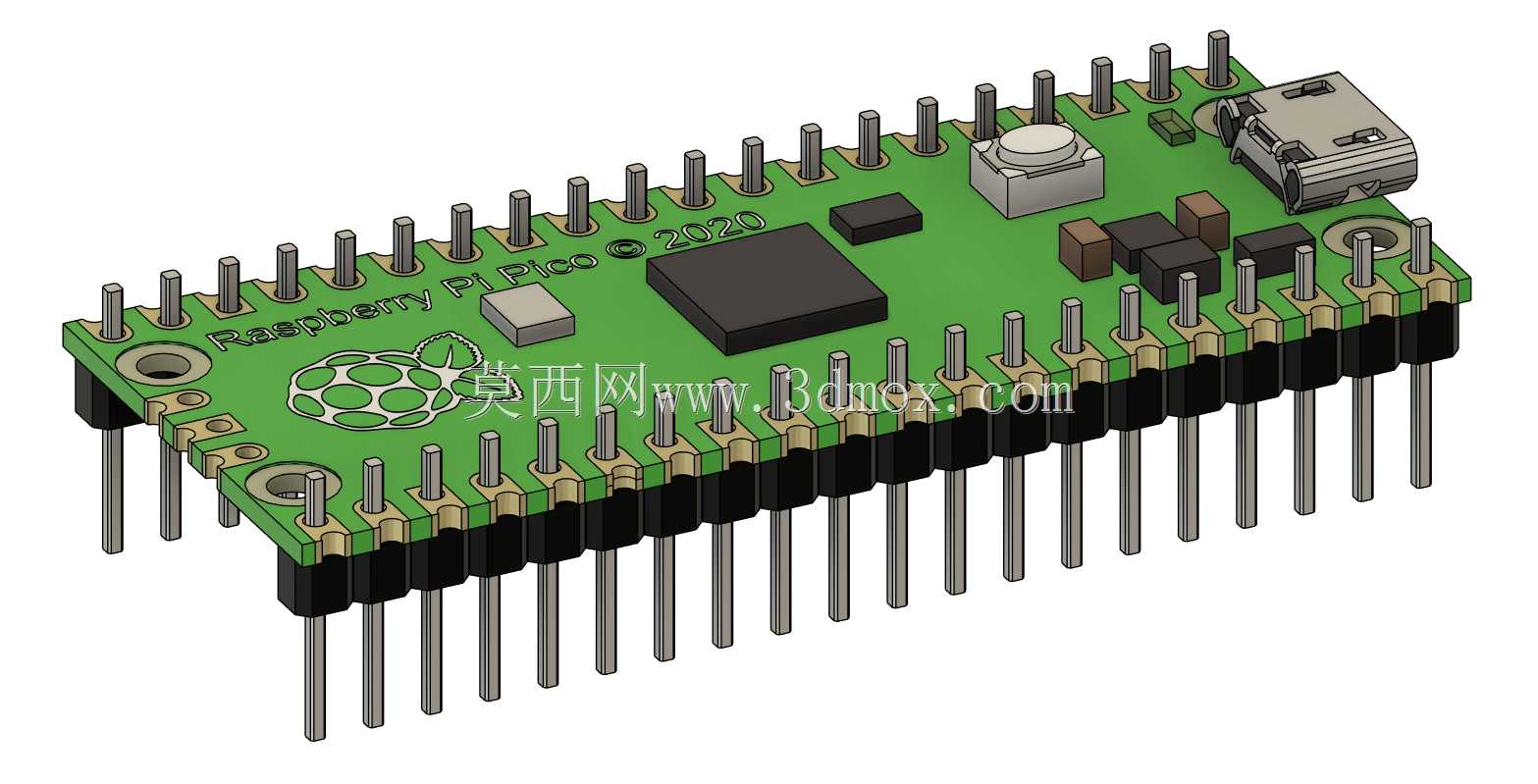

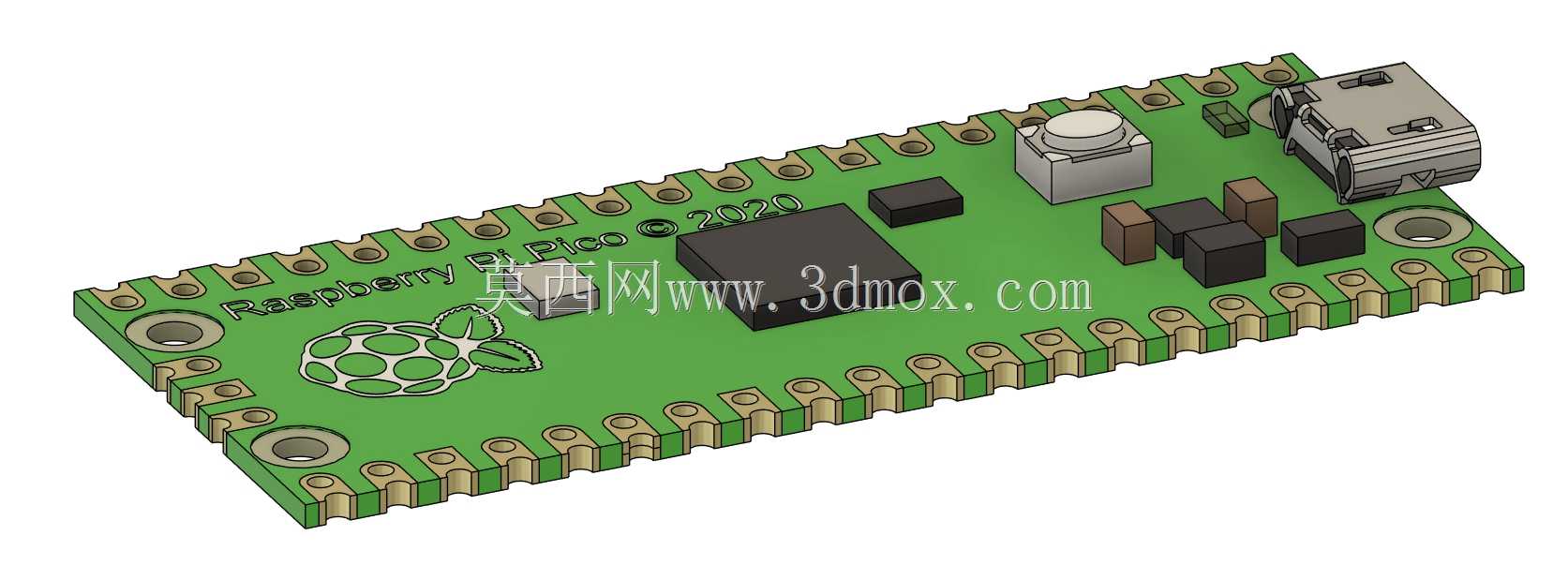

　　这块开发板采用狭长矩形PCB布局，板面以绿色阻焊层为基底，两侧对称布置双排直插排针，排针贯穿板厚并向下延伸较长引脚，便于在面包板上插接或焊接到自定义载板。板上主芯片居中偏置，周边分布晶振、电源管理芯片、阻容元件与按键，Micro USB接口置于板端，BOOTSEL按键靠近接口位置，方便上电时按住进入烧录模式。

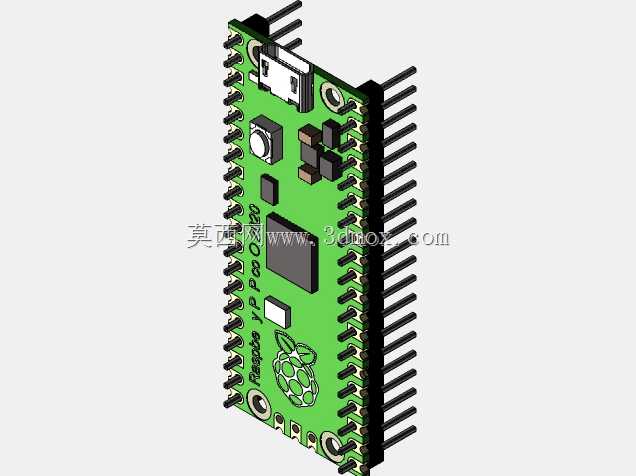

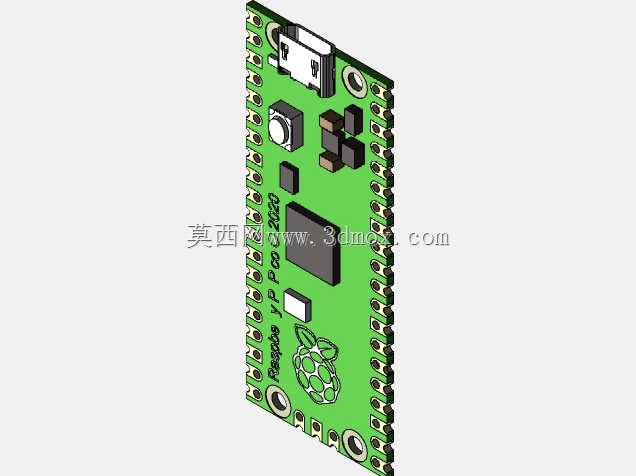

　　从结构建模角度看，整板需要准确还原PCB轮廓、四个安装孔、丝印标识以及各元器件的高度差。排针座的黑色塑料基座与金属针脚分段表达，针脚间距遵循标准2.54mm栅格，两侧各20Pin，总引脚数40，这一尺寸边界直接决定它在设备内部占用的插接空间。安装孔位于板角，孔径与沉锡环需要保留，外壳或支架设计时可通过铜柱固定，避免板体受力压到元件。

　　实际用途上，这类微控制器板常用于小型自动化装置的控制核心，承接传感器采集、电机驱动信号输出、串口通讯与简单逻辑运算。在教学实验、原型验证、嵌入式小批量产品中都能见到它的身影：可以配合数码管显示模块做状态指示，连接伺服电机完成角度定位，也能接入驱动器板实现步进或直流电机的调速。由于板卡本身不带焊接排针时厚度较薄，装入壳体时要为USB接口预留插拔开口，为按键预留操作行程，为下方针脚预留避让槽。

　　建模时元器件的包络尺寸比内部细节更重要，结构工程师关注的是最高元件高度、接口外凸尺寸、针脚下方净空以及板边到焊点的安全距离。主芯片、USB座和按键构成板面上的主要高区，阻容类元件贴装高度较低，布局上高低分区清晰。外壳设计若采用上下扣合方式，内腔高度需覆盖最高元件并保留安全间隙；若采用灌胶或 conformal coating 工艺，则要确认USB口与按键不被覆盖。

　　板角安装孔配合M2或M2.5铜柱使用时，支柱外径会占用板边附近空间，布局外围电路时应避免在孔周放置过高元件。排针向下伸出的长度决定了它插在面包板或载板上的悬浮高度，针脚过长可能导致整体装配高度增加，过短则接触不可靠；在自定义载板上焊接时，可根据壳体空间裁剪针脚长度。

　　丝印层面的树莓派logo、引脚编号、端口标识在三维展示中可作为纹理处理，既保留识别度又控制模型体量。板面的2020字样与Raspberry Pi Pico字样沿板边排布，建模时以浅凸或贴图方式呈现即可，无需过度刻画。

　　热设计方面，主芯片在持续高负载运行时会有一定温升，密闭壳体内应考虑散热路径，可在芯片上方预留导热垫接触壳壁，或在壳体对应位置开设通风孔。由于板卡功耗较低，多数场景下自然对流即可满足，但塞入狭小机箱且周边存在功率器件时，仍需核算环境温度叠加后的结温余量。

　　接口层面，Micro USB承担供电与程序烧录双重职能，开口尺寸要兼顾插头公差，通常在壳体开孔处保留圆角并略大于插头外形。BOOTSEL按键动作行程短，外壳若设键帽需保证按压不卡滞，复位与用户按键也要区分触感。

　　供电可通过USB5V输入，也可由排针上的VSYS引脚接入电池或外部电源，3V3引脚为外设提供稳压输出，结构设计时电源走线与大电流外设的接线位置要在壳体上预留出线口。GPIO引脚沿两侧排列，相邻针脚间距紧凑，外接排线时线束走向应顺着板宽方向引出，避免在板上方交叉堆叠抬高装配高度。

　　整体而言，该模型适合用于嵌入式设备外壳设计、教学演示装置搭建、自动化小设备布局校验等场景，准确的板形与元件包络能够帮助设计者在开模或裁切钣金前完成干涉检查，减少实物打样阶段的装配返工。
