隧道掘进配套尾部出渣导向机架

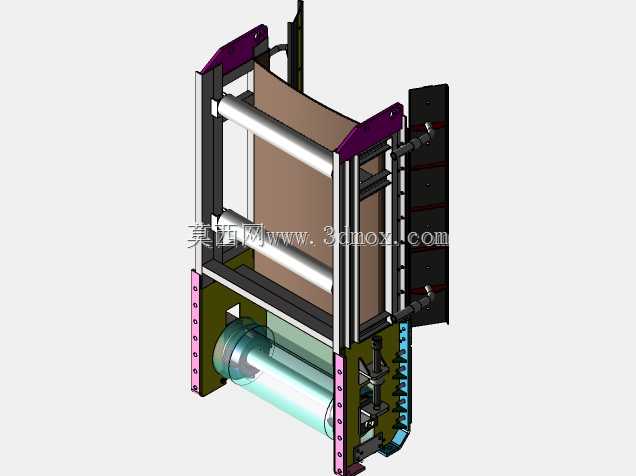

　　该结构件面向隧道开挖作业线中的物料导出与尾部承托工况，整体采用立式框架布局，主体由两侧竖向承载立板、多层横向连接梁、上下导向辊组以及侧部安装附板构成，框架中部预留连续贯通的走料通道，可适配带状或连续输送介质沿竖向完成转向、张紧与导向输送。从现场布置逻辑来看，这类尾部单元通常挂载在隧道掘进作业设备的尾部衔接段，作业面掘进出渣后，物料经前端输送机构转运至该单元，通过下部大直径导向辊完成流向折转，再沿框架中部的通行区间向上或侧向导出，避免出渣路径在设备尾部出现急折、卡滞，同时为输送皮带或连续导料构件提供稳定的张紧支撑边界。

　　结构设计上，两侧主立板承担全部辊轴的端部支承载荷，立板外侧预留阵列式安装孔位，既可以直接与掘进主机的尾部法兰面对接，也可通过转接支架适配不同断面的台车安装位；上下布置的平行导向辊采用悬臂简支结合双侧支承的形式，辊体轴线与走料方向垂直，表面预留足够的包络间隙，可补偿输送带运行中的小幅跑偏。框架顶部设置紫色封板与侧向限位挡板，对走料通道的上部和侧部形成防护，防止碎石飞溅或带面跑偏脱出；下部导向辊外侧配置透明护罩，既保留运行状态可视性，也避免人员误触转动部件。侧部伸出的黑色安装板带有多组调节槽孔，用于安装张紧调节组件、跑偏检测元件或辅助清扫装置，安装位沿竖向排布，可根据现场输送带张紧行程调整固定位置。

　　从安装边界来看，整体框架的竖向高度大于横向宽度，属于窄高型挂载结构，对接面集中在两侧立板的后端与底部连接梁位置，现场安装时需保证两侧辊轴安装孔的同轴度，避免辊体偏斜导致带面单侧磨损。框架内部的净空宽度完全匹配输送介质的宽度，两侧立板内侧预留挡料间隙，底部辊组的下沿与主机尾部出料段保持平缓过渡夹角，防止物料在转折处堆积。设计过程中优先保证主承载梁的抗弯刚度，横向连接梁将两侧立板拉结为整体，抵消辊轴受载时的立板外张变形；所有外露安装面均做平面加工处理，孔位采用标准化间距设计，便于备件更换与现场维护。该结构同时兼顾了井下或隧道内多尘、振动大的作业特点，无复杂精密内腔，构件多为板材焊接后机加工成型，防护件采用快拆式固定，日常巡检时可快速打开护罩检查辊体转动状态与带面磨损情况，适配长周期连续掘进的作业需求。
