隧道掘进机皮带张紧导向输送机架

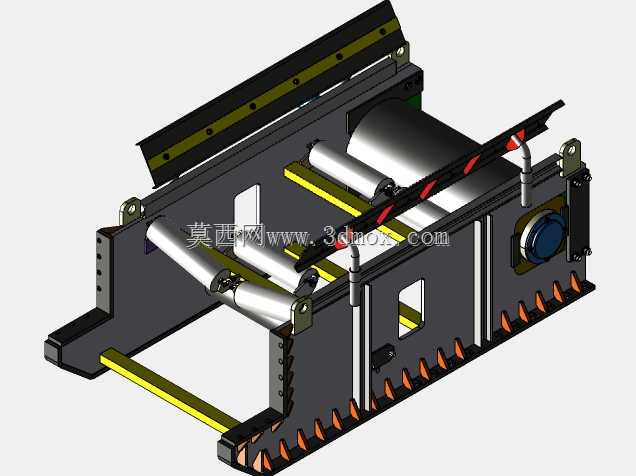

　　该套三维结构对应隧道掘进作业面内出渣皮带的张紧与导向承载单元，整体采用双侧厚钢板焊接立板作为主承力框架，框架底部预留与掘进机主机段皮带机基座对接的长条安装孔位，安装时可沿皮带输送方向微调30至50毫米的位置，抵消主机段拼装累计误差，避免皮带运行跑偏。框架跨距适配常规800毫米宽矿用阻燃输送带，两侧立板内侧净距控制在920毫米，给皮带边缘预留60毫米的窜动余量，防止皮带边缘剐蹭立板造成异常磨损。

　　从现场使用逻辑来看，隧道掘进过程中掌子面爆破或刀盘切削产生的渣料经主机溜槽落到下部输送皮带上，皮带长期受渣料冲击、泥水浸泡会出现延展松弛，该单元核心作用就是通过排布的多根导向托辊与张紧辊，给皮带提供恒定的包角与张紧行程。框架上部横向布置的两根平行导向辊采用无缝钢管车削加工，两端配带座外球面轴承，轴承座直接通过螺栓固定在侧立板的开槽安装面上，张紧调整时松开轴承座锁紧螺栓，沿开槽方向拉动辊轴即可改变皮带绕行路径，单辊最大调整行程达120毫米，无需拆解周边防护结构即可在掘进间隙完成张紧作业，适配隧道内狭小空间的运维条件。

　　框架顶部加装的通长黑色防护挡板采用折弯钢板制作，挡板上等距加工安装孔，既可以阻挡上方掉落的碎渣直接砸击皮带工作面，也能作为检修人员临时倚靠的防护构件，挡板与上层皮带工作面预留150毫米过料间隙，不会干涉大块渣料输送。框架侧方布置的红黑相间警示杆为可拆卸安全防护件，横跨皮带运行区域，杆体上粘贴反光警示条，在隧道低照明条件下提示运维人员勿跨越运行皮带，警示杆两端通过快拆销座与侧立板连接，需要更换皮带或清理辊面积渣时可快速拔除。

　　框架底部沿输送方向排布的黄色构件为可调式支撑滑条，滑条采用耐磨聚氨酯材质包覆钢基体，直接托住皮带回程段的下表面，替代传统槽型托辊组，在隧道内多泥水、多碎渣的工况下，滑条与皮带面接触面积更大，不会出现碎渣卡入托辊轴承导致辊子卡死的故障，滑条磨损后可单独从侧方抽出更换，无需抬升皮带。侧立板内侧沿边缘等距安装的橙色锯齿状挡件为防偏挡块，当皮带出现轻微跑偏时，皮带边缘会先接触聚氨酯挡块的斜面，被逐步导回居中位置，避免皮带直接与刚性立板摩擦撕裂。

　　动力侧的端面上预留了驱动辊对接的法兰安装位，配套的轴承座安装孔采用沉孔设计，锁紧螺栓头部不突出安装面，防止运转中剐蹭皮带。整个框架的所有安装基准面都在建模阶段做了共面约束，两侧立板的辊轴安装孔同轴度公差控制在0.2毫米以内，保证多根辊子安装后轴线平行，从根源上降低皮带跑偏概率。框架整体外形长度约1800毫米、宽度约1100毫米、高度约1400毫米，可整体拆解为侧立板、辊组、防护件、滑条四个模块，最大单模块重量不超过120公斤，适配隧道内小型起重设备的吊装转运要求，不需要大型吊装机械即可完成井下或隧道内的组装作业。
