住友卧式齿轮减速电机一体化传动结构

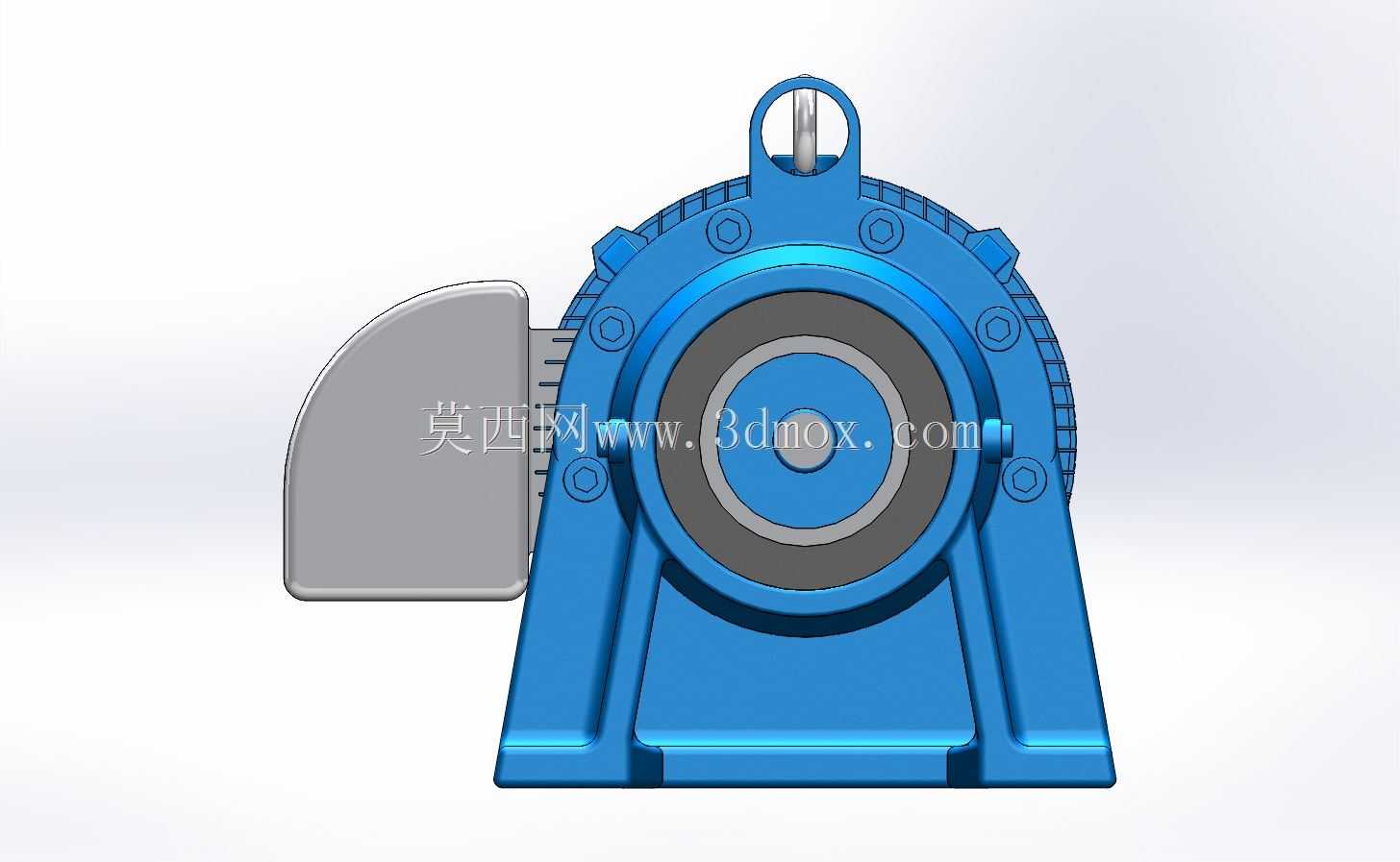

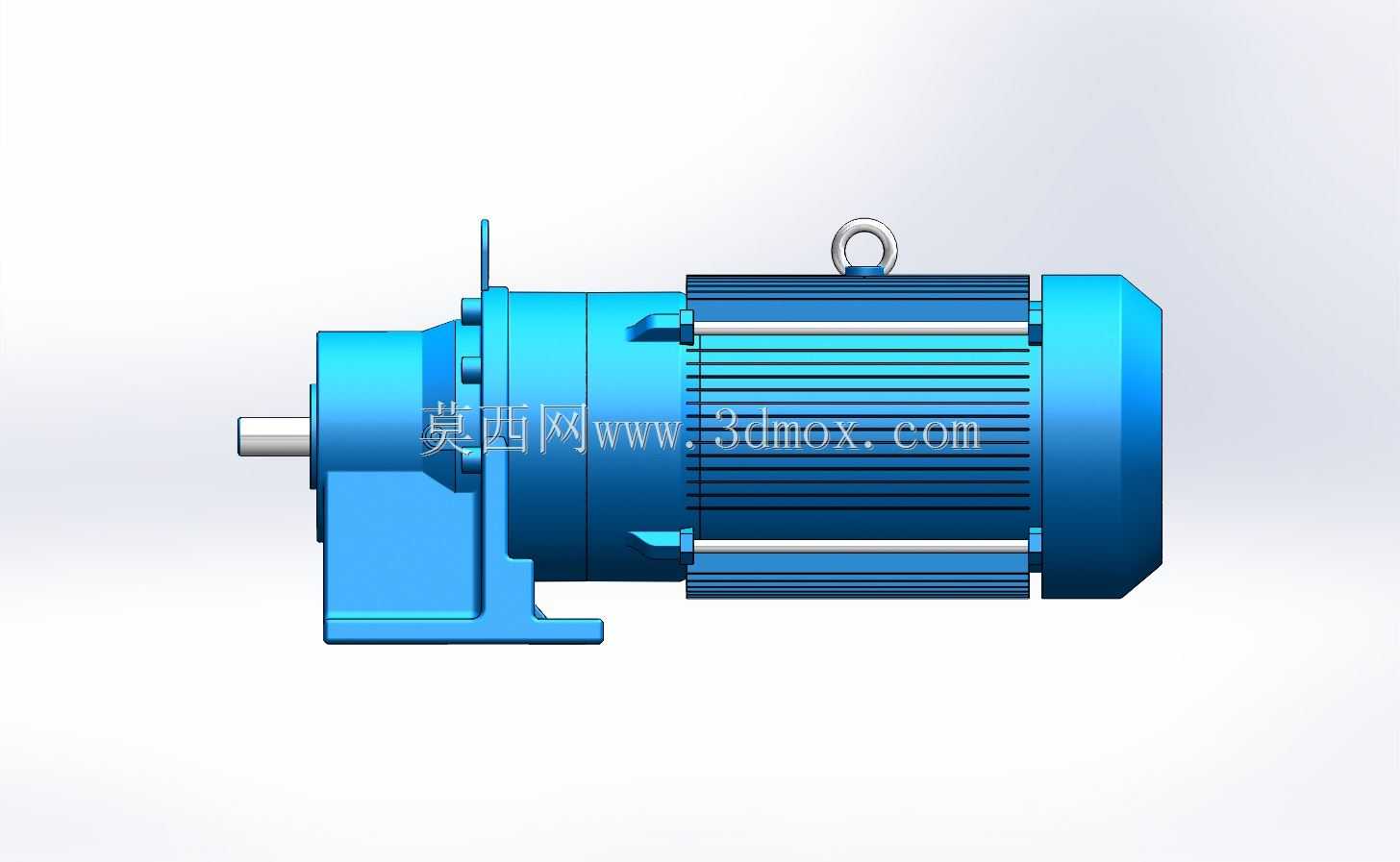

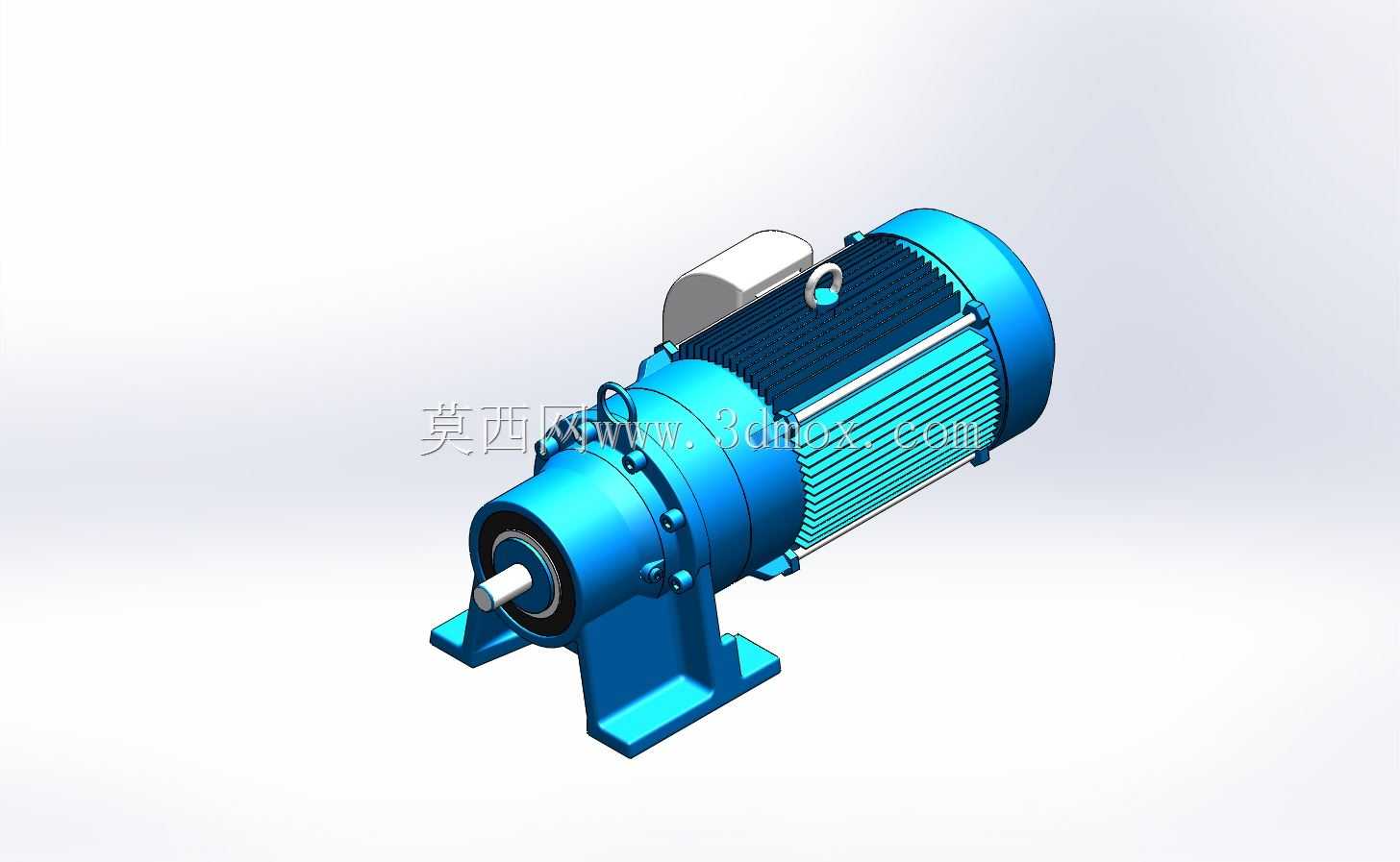

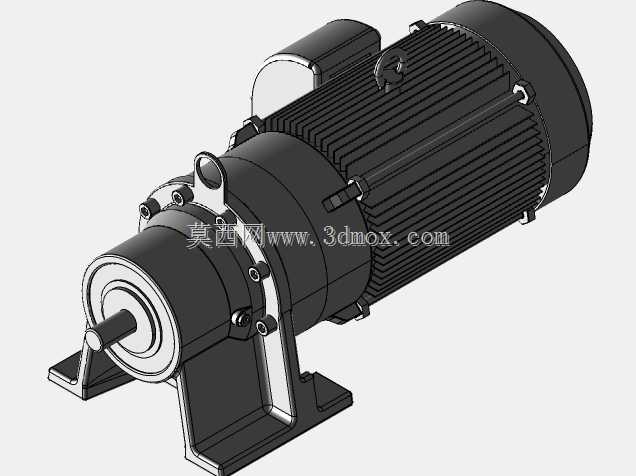

　　这款一体化减速电机采用电机与减速箱直连共轴的结构设计，省去了传统分体式传动所需的联轴器、连接底座等冗余部件，从根源上降低了传动链路的同轴度误差累积，也压缩了整机的轴向安装尺寸，在输送线、小型机床进给、包装设备辊道驱动这类安装空间局促的场景中适配性极强。从结构细节来看，电机壳体采用轴向散热筋布局，筋条高度与间距经过匹配，在自然对流工况下即可满足连续额定运行的散热需求，无需额外加装强制风冷附件，降低了整机运行的附属能耗与故障点。顶部设置的吊环结构充分考虑了车间装配与后期维护的吊装需求，吊环的安装位置经过重心配平计算，起吊时整机可保持水平姿态，避免吊装过程中出现倾斜磕碰安装面的问题。底部的一体式安装脚座与减速箱壳体为一体化铸造成型，

　　脚座上开设的长圆形安装孔可兼容一定范围内的安装孔位偏差，降低了现场安装时的底座加工精度要求，安装孔周边的加厚凸台结构可分散螺栓锁紧时的应力，避免长期运行振动导致机脚开裂。输出轴侧的密封结构采用多层组合式密封设计，可阻挡粉尘、切削液飞溅进入减速箱内部，在机加工车间、仓储物流分拣线这类多尘、存在少量液体飞溅的工况下，能有效延长内部齿轮与轴承的使用寿命。设计过程中优先保证了传动部件的同轴度，电机转子输出端直接与减速箱的一级太阳轮连接，减少了中间传动环节的背隙，传动精度可满足中低速点位输送、转速匹配类设备的驱动需求，整机的重心落在安装脚座的支撑面中心范围内，运行时的振动幅值控制在较低水平，无需额外做加强型基础即可稳定运行。接线盒设置在电机壳体的侧上方，接线口的朝向可根据现场布线需求旋转调整，适配不同方向的线缆走线，避免线缆过度弯折导致的绝缘层破损问题。
