双链轮联动指尖把玩齿轮传动结构

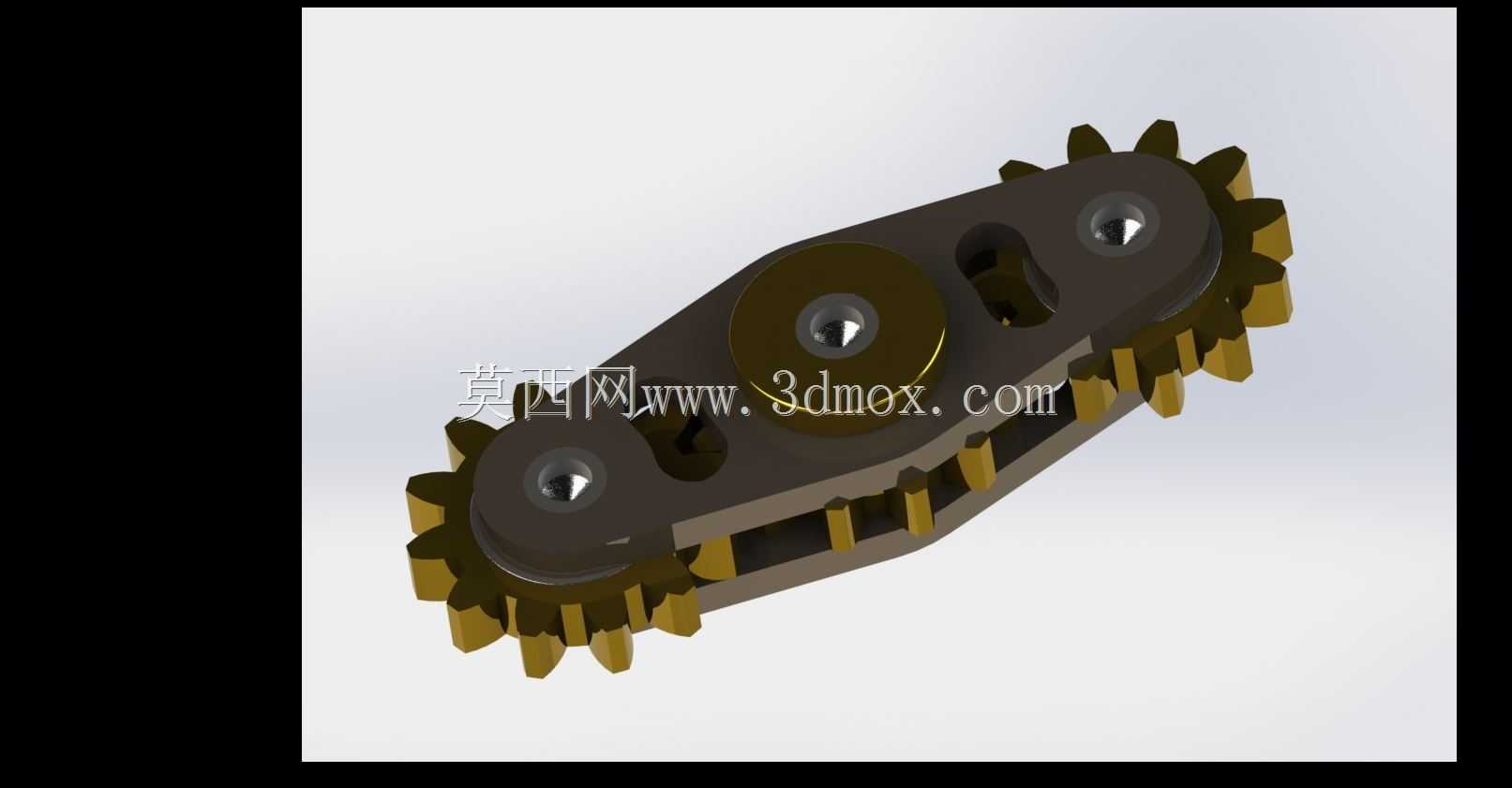

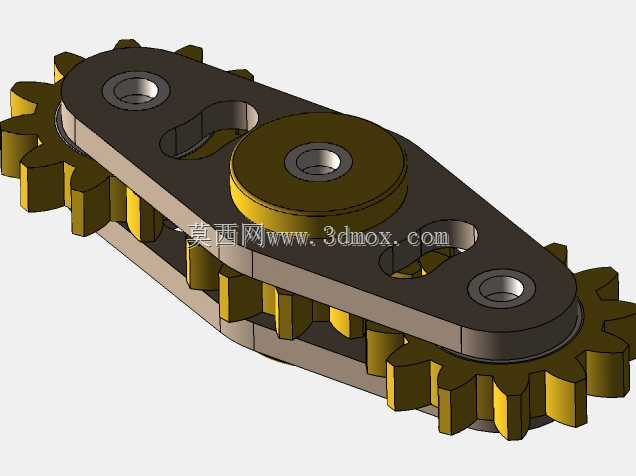

　　这套双齿轮联动的传动结构，最初是针对小型输送线的张紧端链轮组做的方案迭代，日常在轻载输送、小型工装进给机构里经常能见到同类结构的身影，区别于常规固定轴单齿轮传动，这套结构把两个同模数的 spur gear 集成在同一块异形安装基板上，中间通过短节距滚子链做动力衔接，两个齿轮的轴孔都做了沉头设计，用来容纳内六角固定螺钉，安装后螺钉端面不会突出齿轮端面，避免和周边护板、传动件产生运动干涉。做结构设计的时候，首先要卡的是两个齿轮的中心距公差，中心距偏差过大会导致链条啮合卡滞、跳齿，偏差过小则会让链条张紧力过大，加剧齿面和链节的磨损，这套结构里的安装基板做了轻量化镂空，在保证基板刚性的前提下减少了整体重量，两个齿轮的齿部都做了齿顶倒角处理，

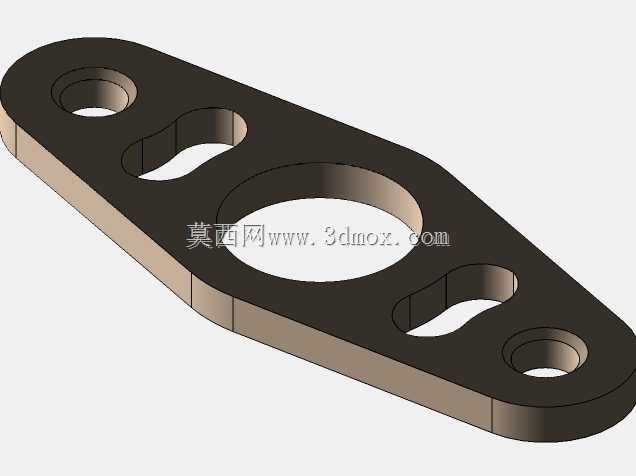

　　装配时链条能更顺畅地卡入齿槽，不会出现卡滞别劲的情况。从安装边界来看，整套结构的外轮廓是随齿轮分布做的斜向异形设计，最大外廓尺寸刚好覆盖两个齿轮的齿顶圆外3mm余量，不会占用多余的安装空间，基板上的两个轴孔同轴度控制在0.02mm以内，保证齿轮转动时没有径向窜动，齿面和链条的啮合面全程贴合均匀。实际应用场景里，这类结构除了用在小型输送设备的动力传递端，也常被改装成指尖把玩的机械解压件，转动其中一个齿轮，另一个齿轮会通过链条同步反向转动，传动过程顺滑无卡顿，齿部和链节的配合间隙控制在0.1mm以内，既不会因为间隙过大产生晃动，也不会因为间隙过小出现转动阻尼过大的问题。设计时特意把基板的厚度设置成比齿轮厚度薄1mm，齿轮两侧各突出0.

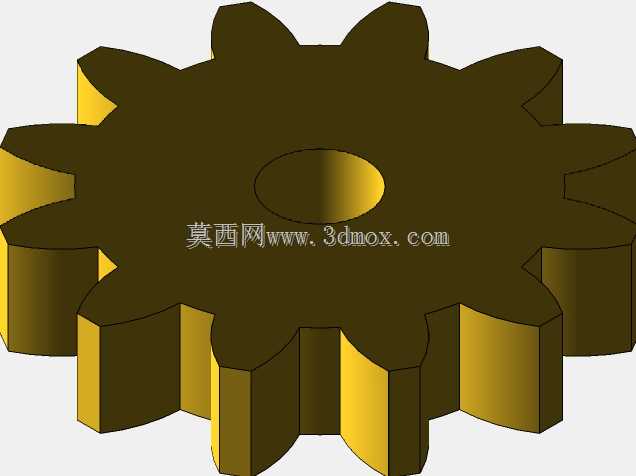

　　5mm，安装时基板不会和安装面、外侧压盖产生摩擦，转动阻力全部来自齿轮和轴销的配合，只要在轴销位置涂抹少量润滑脂，就能实现长时间无维护的顺畅传动。齿形参数采用标准渐开线齿形，和标准链条的啮合完全符合通用传动件的互换性要求，后期如果出现齿面磨损，直接更换同模数同齿数的标准齿轮即可，不需要重新定制非标件，大幅降低了后期维护的成本和配件采购难度。
