CA6140车床用苏格兰轭传动机构结构

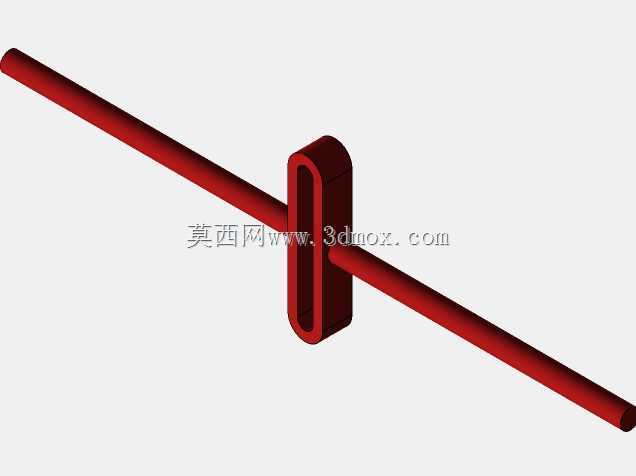

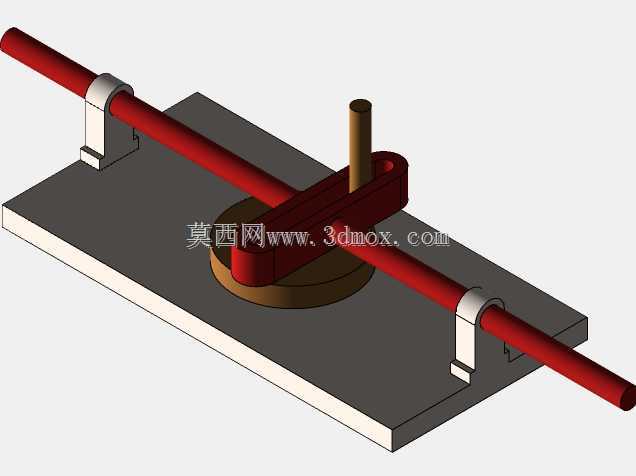

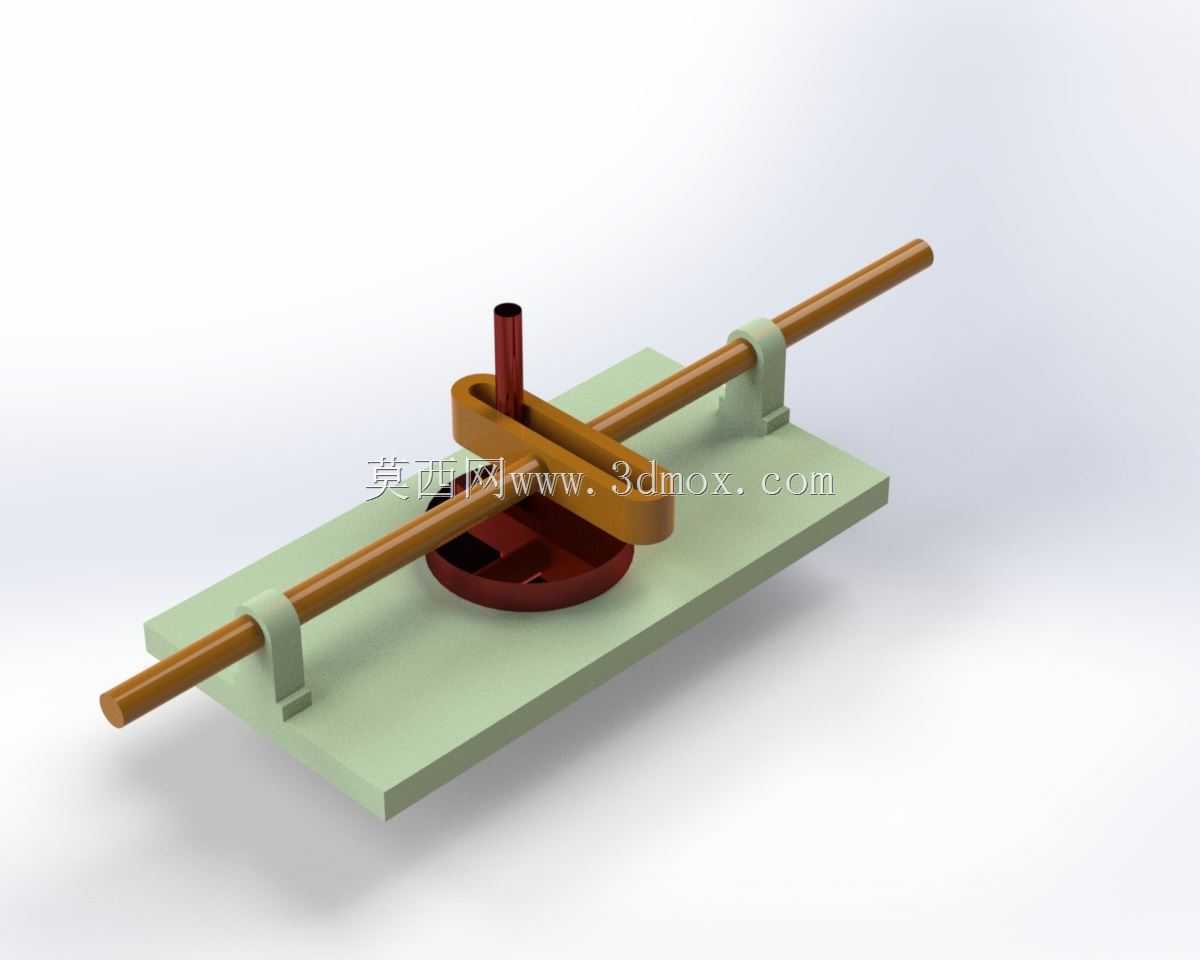

　　在普通车床的进给传动系统改造、专用工装的往复动作模块设计中，苏格兰轭机构是实现旋转运动到直线往复运动转换的经典结构，这套适配CA6140车床的苏格兰轭结构，主要用于车床溜板箱的辅助进给驱动、或是专用车削工装的周期性往复进给场景，相比传统曲柄滑块机构，它的往复运动全程无侧隙，动程内的速度特性更平稳，不会出现普通曲柄滑块在止点位置的冲击载荷，很适合车床加工中需要匀速往复走刀的工序，比如长轴类零件的周期性退刀排屑、端面环槽的匀速进给切削场景。从结构设计逻辑来看，这套机构的核心是将偏心圆盘的旋转运动，通过十字滑块的约束转化为导杆的直线往复动作，底部的安装底板直接适配CA6140车床溜板的安装螺孔位，不需要额外加工转接板，

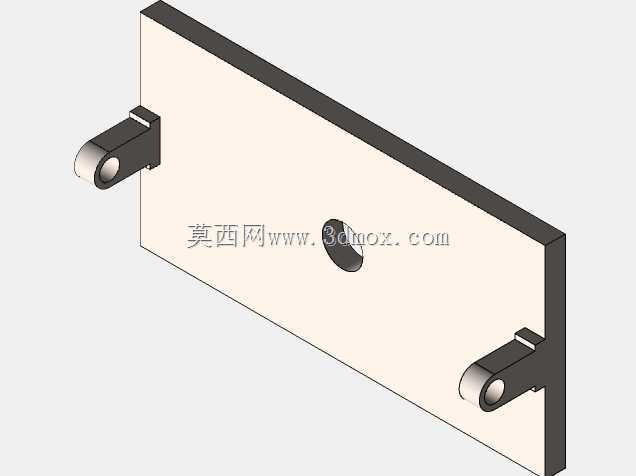

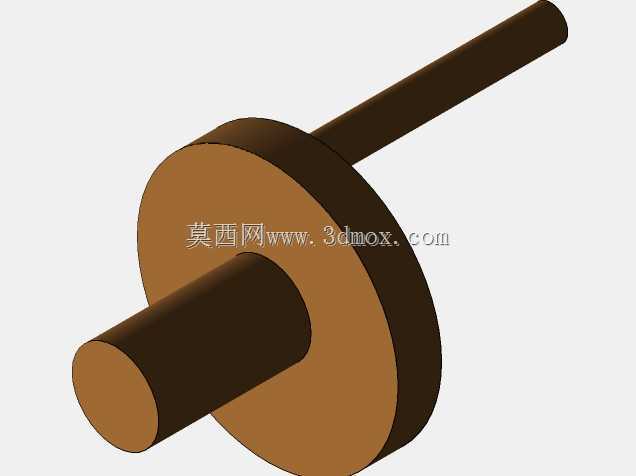

　　底板上的两个导杆支撑座采用分体式设计，支撑孔内预留了铜套安装位，实际装配时可以镶嵌锡青铜耐磨衬套，降低导杆往复运动时的磨损，衬套的压装过盈量控制在0.02-0.04mm，既保证衬套不发生轴向窜动，也不会因为过盈量过大导致衬套内孔收缩卡滞导杆。偏心圆盘的偏心距直接决定了导杆的往复行程，这套结构的偏心距设计为25mm，对应导杆的总动程是50mm，刚好覆盖CA6140车床常用的横向进给辅助行程范围，偏心圆盘上的驱动轴孔与车床输出轴采用H7/k6的过渡配合，轴端设计有平键槽，通过普通A型平键传递扭矩，避免传动过程中出现打滑丢转的问题。十字轭块是整个机构的核心受力件，它的滑槽与偏心圆盘上的驱动销采用间隙配合，间隙值控制在0.015-0.

　　03mm，既保证驱动销在滑槽内可以顺畅滑动，也不会因为间隙过大导致传动反向时出现空程误差，轭块与导杆的连接采用方榫定位加紧定螺钉锁紧的方式，装配时不需要复杂的找正工序，现场维修更换时可以快速拆装。安装边界方面，整套机构的底板长度为220mm，宽度为80mm，总高度（含竖直驱动轴段）为110mm，安装时底板距离车床溜板的导轨面预留15mm的安全间隙，避免机构运动时与导轨防护罩、润滑管路发生干涉，导杆的两端伸出支撑座的长度各为40mm，其中一端可以直接连接进给拨叉或是刀具安装座，不需要额外加装接长杆。实际使用过程中，这套机构的运动特性是在整个往复行程中，导杆的运动速度遵循简谐运动规律，在行程中点位置速度最高，两端止点位置速度为零，

　　加速度变化连续无突变，相比偏心轮直接顶推的结构，它的传动噪音更低，运动件的磨损量更小，适合在车床的中低速往复进给工况下长期运行，比如车削梯形螺纹时的退刀联动、车床润滑系统的周期性柱塞泵驱动，都可以直接套用这套结构的尺寸参数。设计时特意将轭块的滑槽宽度与驱动销的直径做了等强度匹配，驱动销采用40Cr调质处理，表面硬度达到HRC28-32，轭块的滑槽表面做了高频淬火处理，硬度达到HRC40-45，保证两个配合件的磨损速率匹配，不会出现单一零件过早磨损失效的问题。导杆采用45号钢冷拉光圆加工，外圆磨削后的尺寸精度达到h6，与支撑衬套的配合间隙均匀，往复运动时不会出现卡滞、爬行的问题，两个支撑座的同轴度公差控制在0.02mm以内，装配时通过底板上的定位销孔保证位置精度，不需要现场反复调整找正。在实际机床改造场景中，这套机构可以直接替换CA6140车床原有的部分曲柄连杆进给机构，解决原结构在长期使用后因为连杆铰接点磨损导致的进给误差过大问题，因为苏格兰轭机构的铰接点更少，磨损环节只有驱动销与滑槽、导杆与衬套两处，日常维护只需要定期加注锂基脂润滑，维护成本比传统连杆结构低60%以上。另外，这套结构的所有零件都采用CA6140车床常用的加工工艺制作，不需要特殊的加工设备，普通车床、铣床就可以完成全部零件的加工，备件采购和现场加工都非常方便，很适合中小机加工企业的车床改造、专用工装自制场景使用。
