CA6140车床用密封填料函结构设计

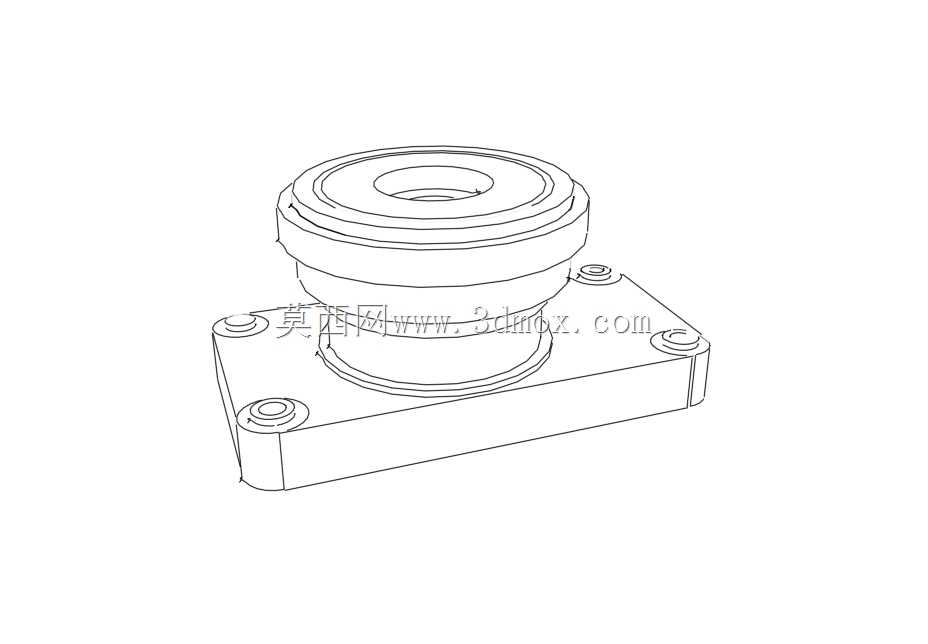

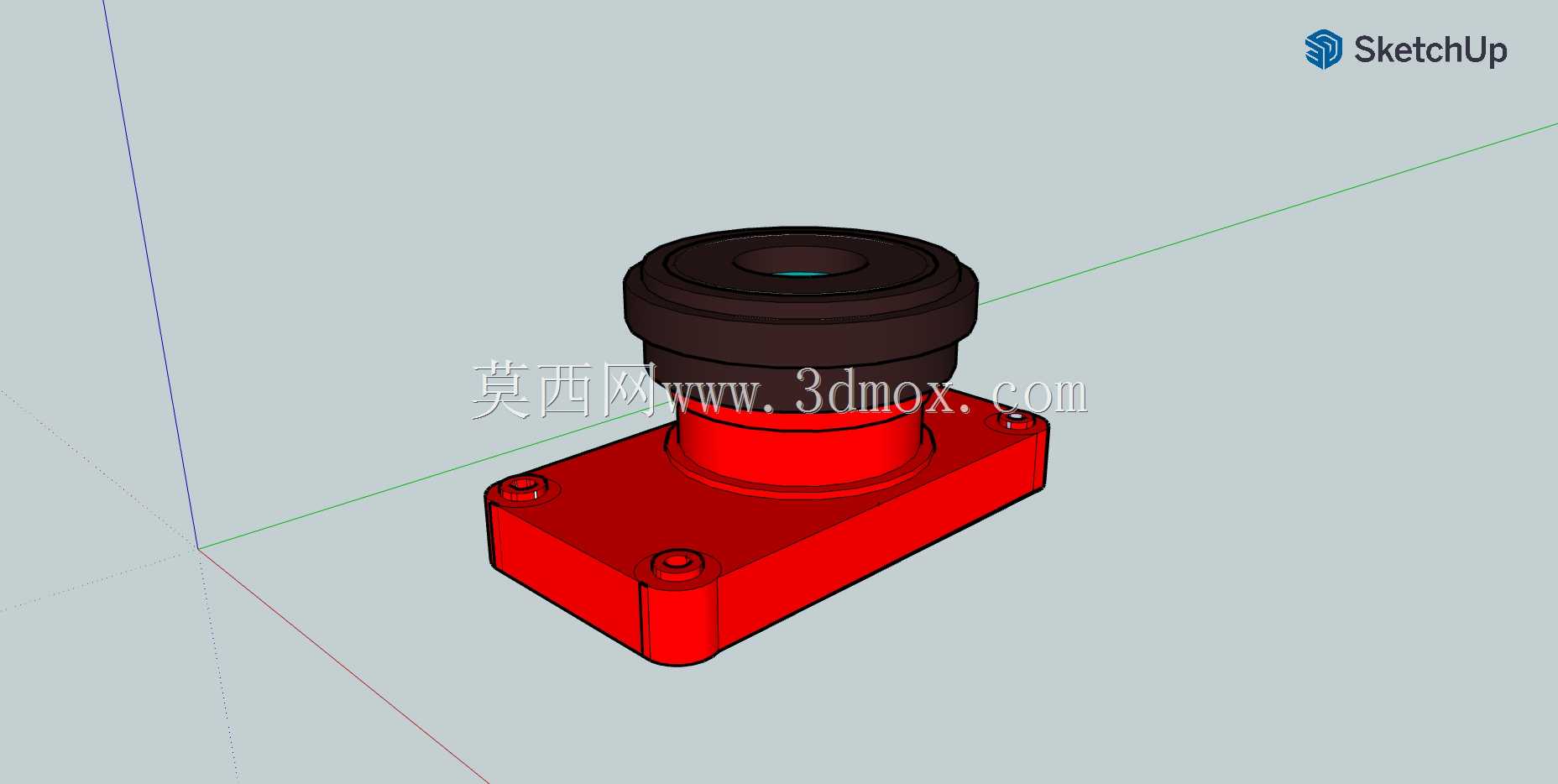

　　在普通卧式车床的进给传动、主轴润滑回路以及冷却液输送管路中，轴类部件贯穿箱体壁面的位置始终是密封设计的核心难点，这类位置既要保证轴件回转过程中不会出现润滑油泄漏、冷却液渗入箱体内部的问题，还要兼顾长期运行下的易维护性，填料函正是针对这类工况设计的密封承载部件。本次呈现的填料函结构，适配CA6140系列普通车床的对应安装位置，整体采用分体式组合结构，下部为带安装孔的方形法兰底座，上部为同轴设置的填料容纳腔与压盖结构，从实际装配逻辑来看，方形底座的四个安装孔位置完全匹配车床箱体壁面的预设螺孔点位，安装时无需额外扩孔或调整安装面，底座与箱体接触面可加装密封垫片，从根源上杜绝结合面的渗漏隐患。上部的填料腔内壁设计有均匀的粗糙度要求，

　　能够保证填充的密封填料与腔壁、贯穿轴件表面充分贴合，压盖部分采用阶梯式凸缘结构，拧紧压盖螺栓时可均匀挤压腔内填料，让填料产生径向形变抱紧贯穿的轴件表面，实现动态密封效果，相比一体式密封结构，这种填料函结构不需要在轴件磨损后整体更换密封组件，只需要定期补充或更换腔内的密封填料即可，大幅降低车床日常维护的成本与停机时间。从设计思路上看，这款填料函没有采用复杂的机械密封结构，完全贴合普通车床的运维场景——CA6140作为通用型卧式车床，广泛应用于中小型机加工车间，这类车间的运维人员通常不具备高精度机械密封的拆装调试能力，填料函的结构简单可靠，拆装不需要专用工具，普通机修人员即可完成填料更换与间隙调整。在尺寸边界设计上，

　　方形底座的轮廓尺寸充分考虑了车床箱体壁面的安装空间，不会与周边的进给手柄、挂轮架部件产生运动干涉，上部压盖的外径尺寸预留了足够的扳手操作空间，日常紧固压盖螺栓时不需要拆除周边的相邻部件。实际运行过程中，这类填料函除了承担密封功能外，还能对贯穿的轴件起到一定的径向支撑辅助作用，填料本身的自润滑特性可以降低轴件回转时的摩擦阻力，同时阻挡外部的切屑、灰尘进入箱体内部，保护箱体内的齿轮、轴承等传动部件不受磨粒磨损影响。在建模过程中，结构的倒角、退刀槽等工艺细节都做了完整还原，法兰底座的安装孔采用沉孔设计，螺栓安装后头部不会突出底座表面，避免安装时与箱体壁面产生间隙，压盖与填料腔的配合面采用小间隙配合，保证压盖挤压填料时不会出现偏斜，

　　避免局部密封压力不均导致的泄漏问题。针对车床运行时的振动工况，填料函的整体壁厚做了针对性加强，避免长期受振动影响出现底座开裂、压盖松动的问题，填料腔的深度经过核算，既保证有足够的填料填充量实现可靠密封，又不会因为填料过多导致压盖调节行程不足，无法补偿填料磨损后的间隙。从实际应用反馈来看，这类结构的填料函在CA6140车床上的使用寿命普遍长于常规的橡胶密封圈结构，尤其是在车床使用水基冷却液的加工场景下，橡胶密封圈容易因为冷却液腐蚀出现老化变硬的问题，而采用盘根类填料的填料函结构，耐冷却液腐蚀性能更强，密封状态的保持周期更长。
