弯管式双法兰连接管路结构设计

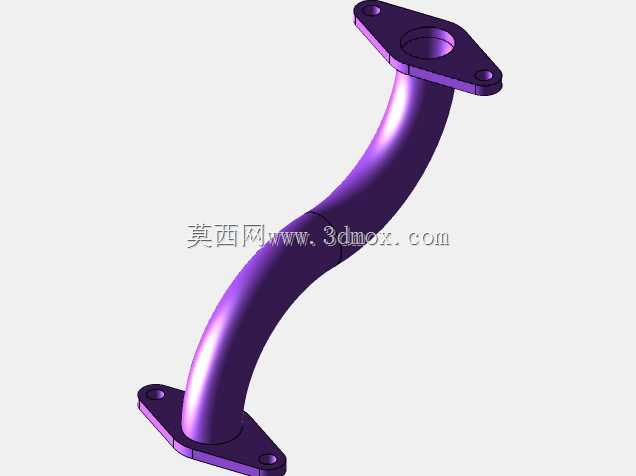

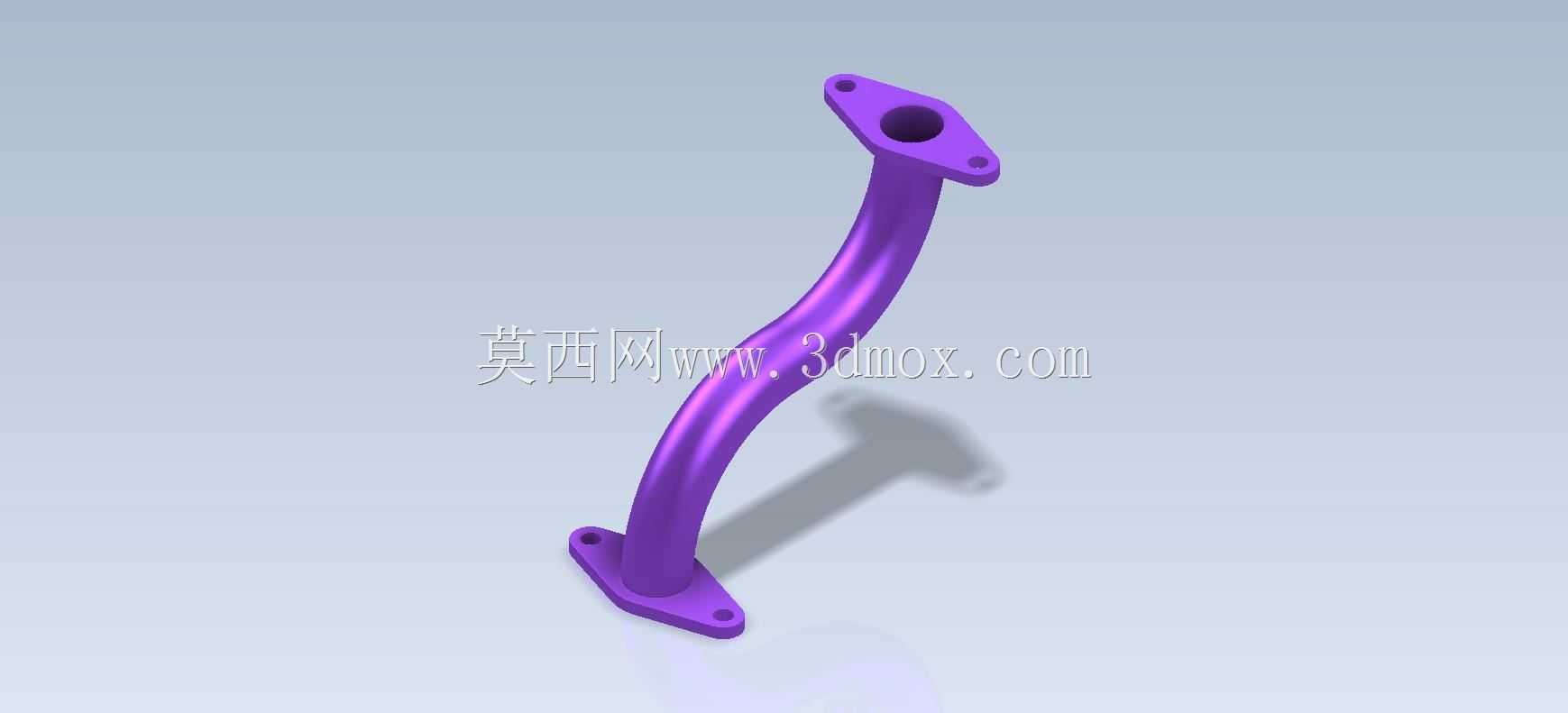

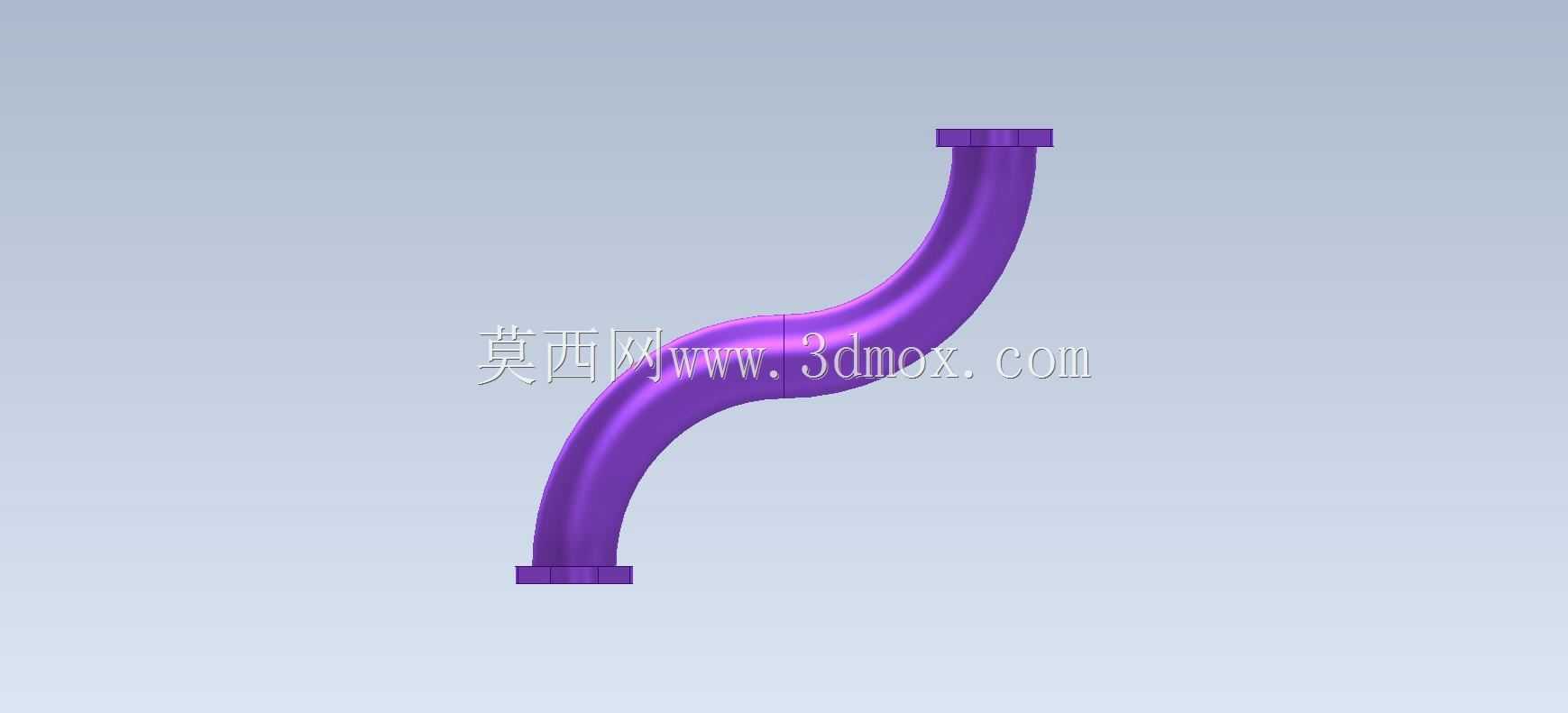

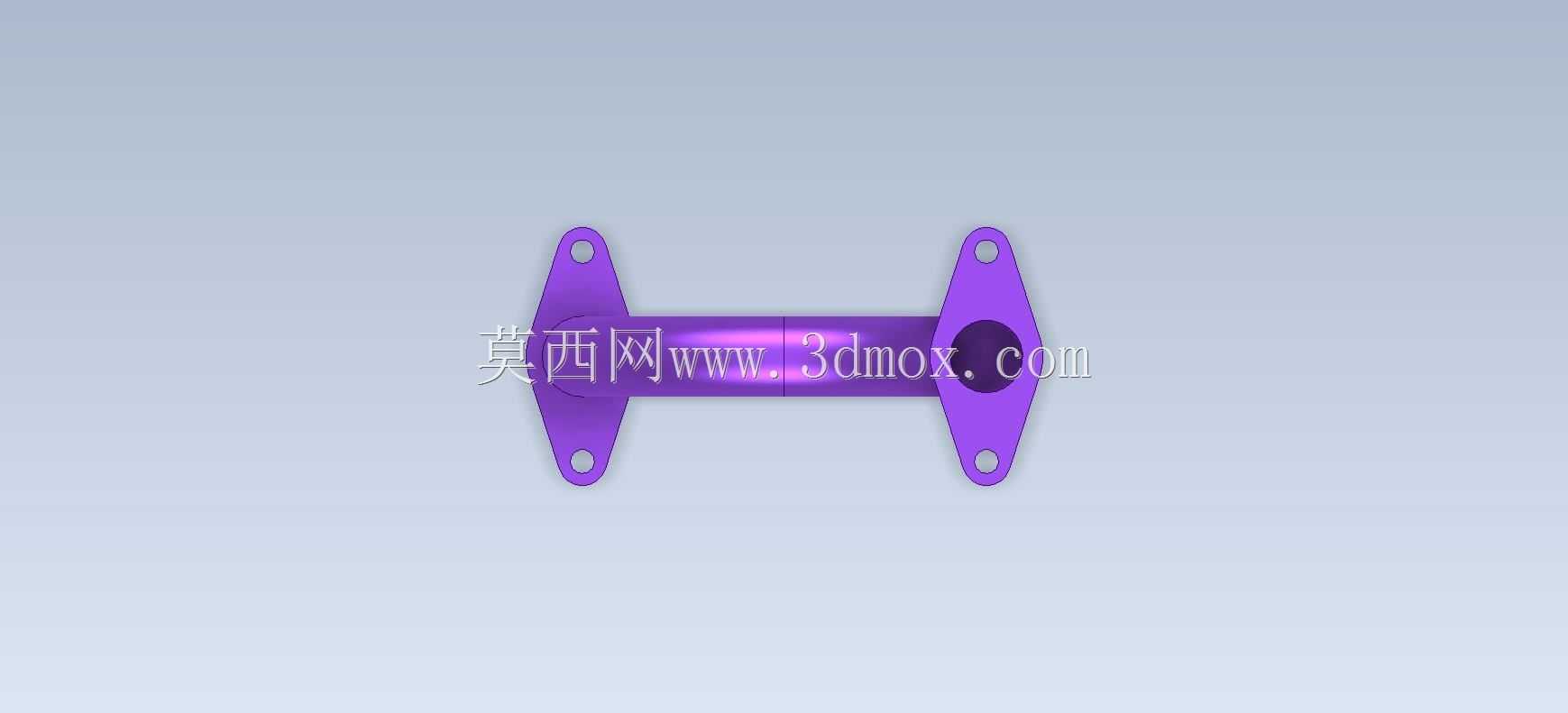

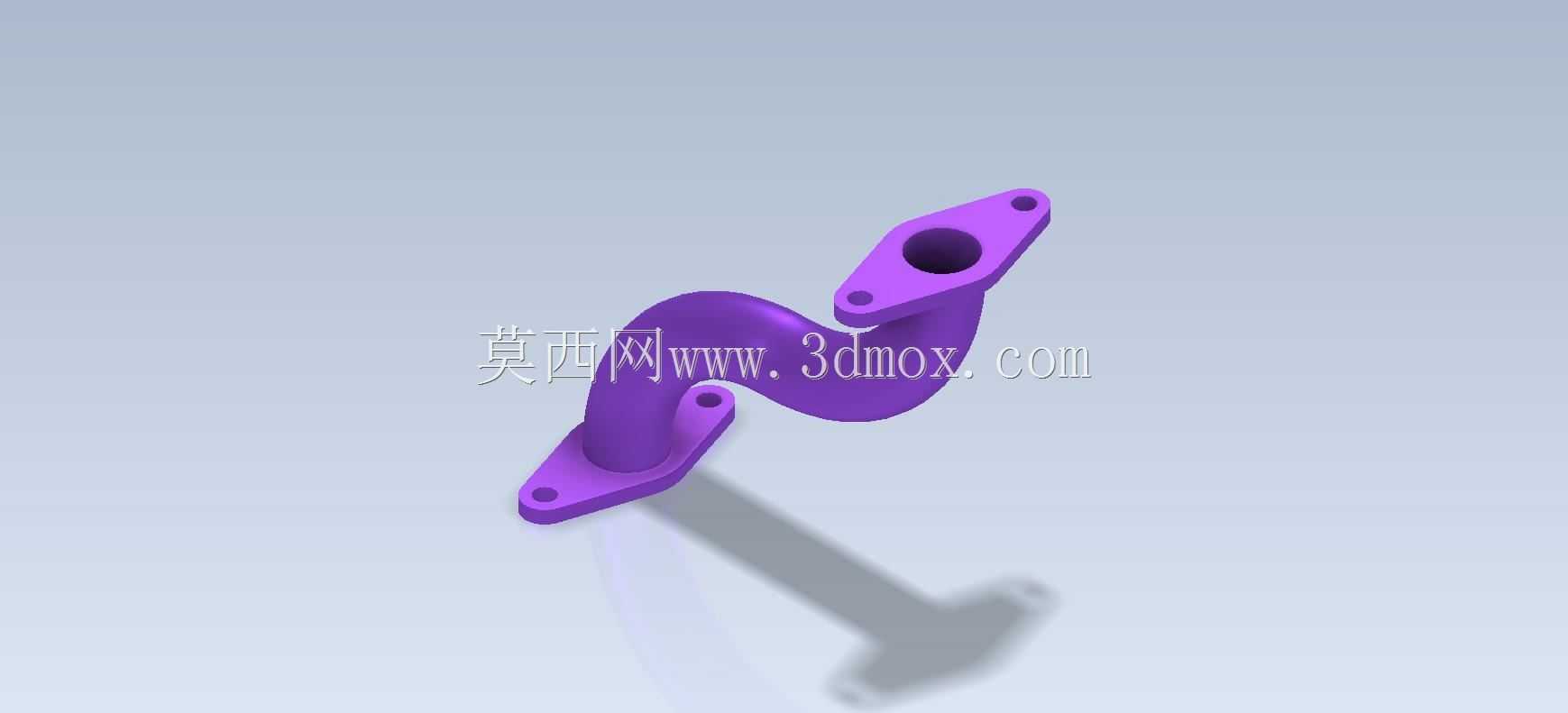

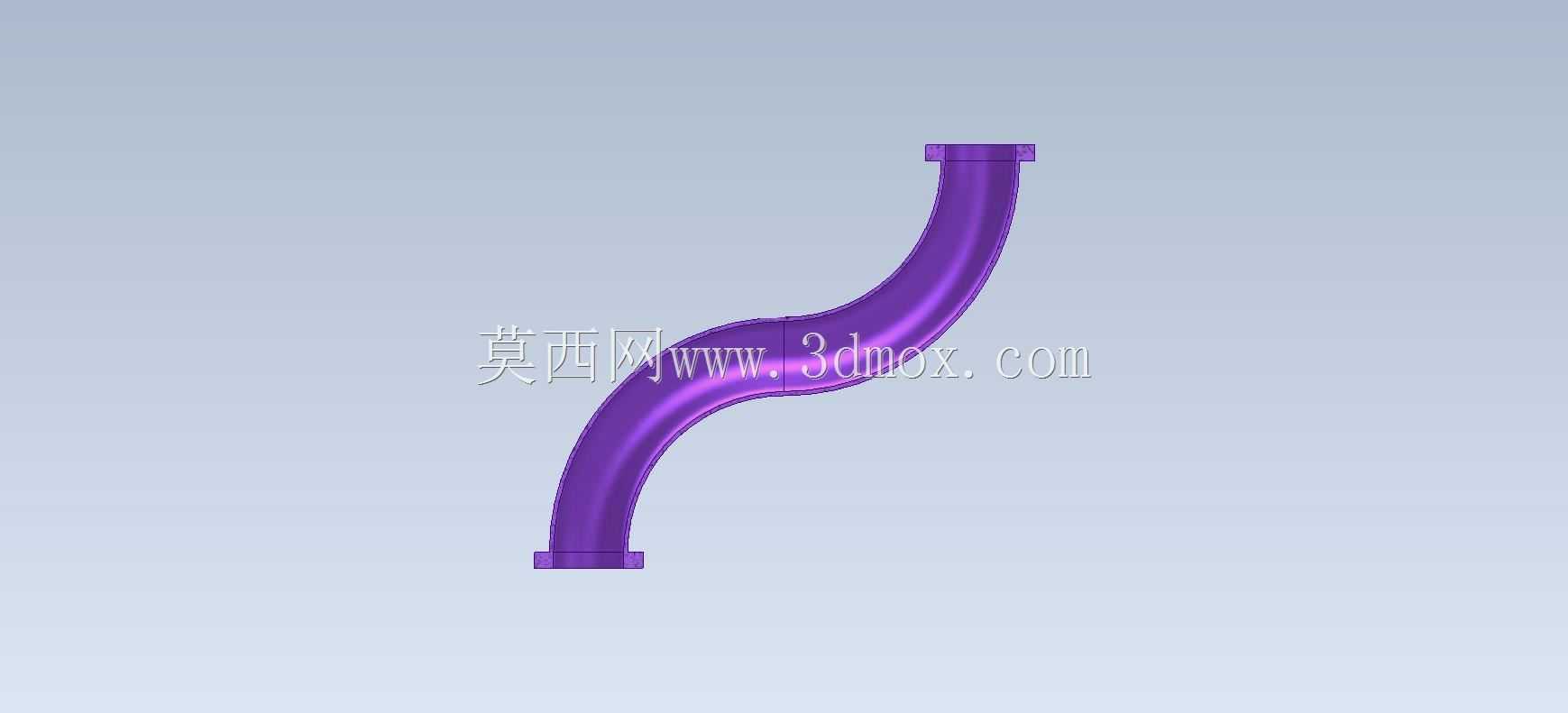

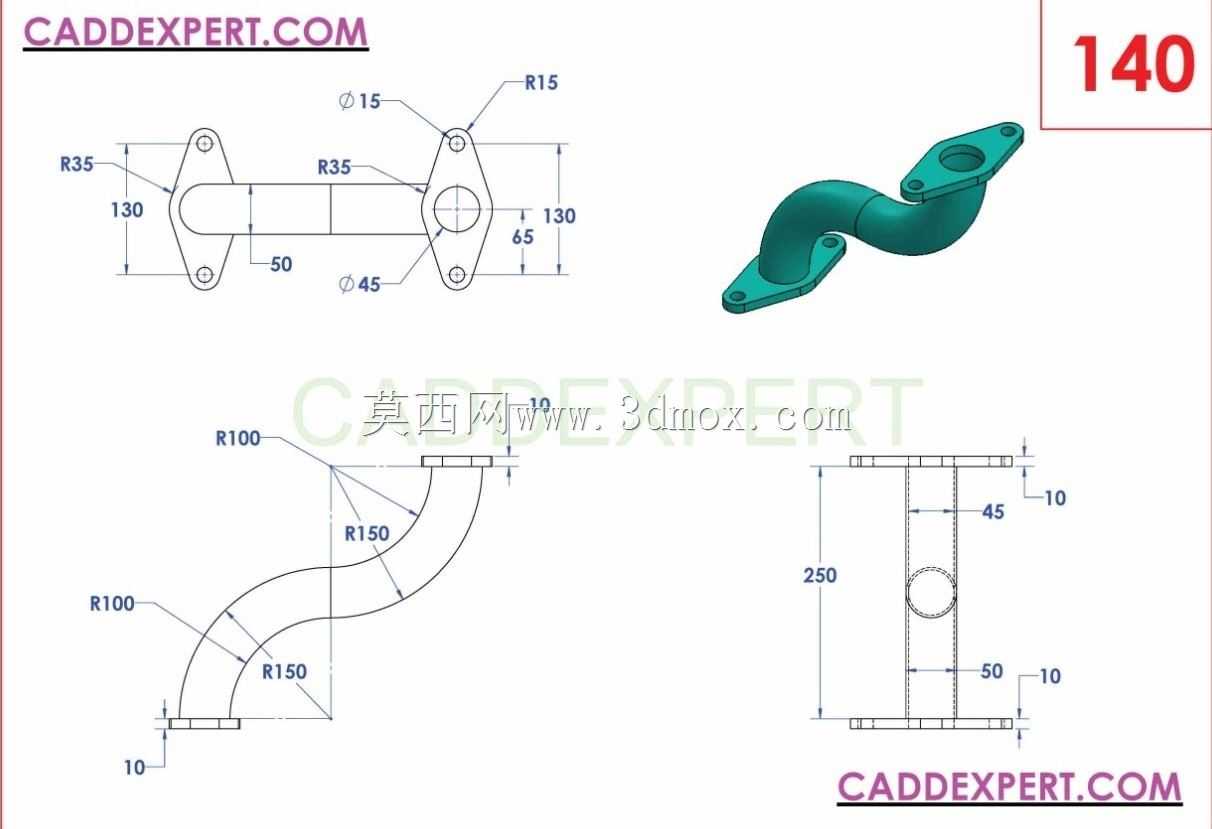

　　这类带双法兰的弯形管路，在流体输送系统里承担着转向连通的核心作用，常见于小型液压站油路排布、气动控制回路管线衔接、低压冷却液循环管路布局场景，相比直角弯头加直管段的拼接方案，一体弯制的结构能减少两个连接密封点，大幅降低管路泄漏风险，同时缩减管线占用的安装空间，适合设备内部排布紧凑的工况。从结构设计逻辑来看，两端法兰采用菱形安装面布局，每个法兰面预留两个螺栓过孔，相比圆形四孔法兰，在小通径管路应用中能减少一半的紧固件用量，安装对位时只需对准两个孔位即可完成定位，装配效率更高，法兰端面预留的密封槽结构可适配O型密封圈或者密封垫片，满足低压工况下的静密封要求。管路主体采用平滑圆弧过渡的弯形结构，弯曲段的曲率半径经过优化，

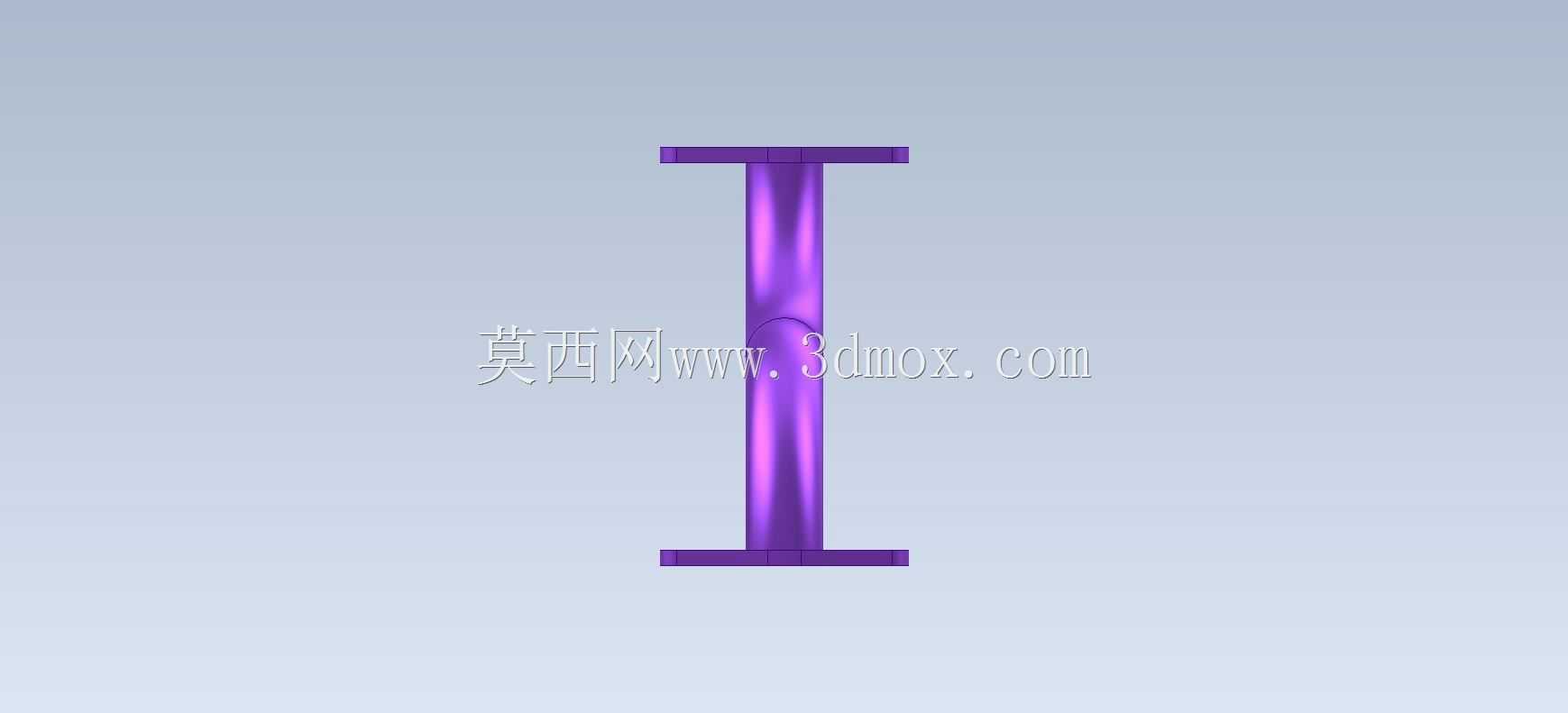

　　既避免了直角弯折带来的流体阻力骤增问题，也不会因为曲率过大导致管路整体外伸尺寸超标，管体内壁保持均匀壁厚，弯曲段没有出现壁厚减薄超差的设计缺陷，能保证管路承压能力的一致性。安装边界方面，两端法兰的安装面呈垂直空间排布，适配两个垂直方向的接口对接需求，法兰面的螺栓孔中心距、通径尺寸都遵循常规小通径管路的接口标准，可直接匹配对应规格的阀块、设备腔体接口，不需要额外加工转接件。设计过程中需要重点校核弯管段的应力分布，尤其是管路与法兰衔接的过渡位置，要做圆角过渡处理避免应力集中，在承受管路内压、设备运行振动的工况下，不会出现衔接位置开裂的问题；同时管路的整体外形要避让周边的其他零部件，弯管的外弧面不会和相邻的线束、其他管线产生干涉，

　　安装时可先将一端法兰固定，再通过管路自身的微小形变对准另一端法兰的螺栓孔，降低现场装配的对位难度。这类管路的建模过程需要重点保证法兰端面与管体的同轴度，螺栓孔的位置度公差要控制在合理范围内，避免实际加工后出现孔位错位无法装配的问题，弯管段的扫掠路径要保证平滑，没有拐点或者曲率突变，否则会影响内部流体的流动稳定性，在输送带有微小杂质的流体时也不容易出现积留堵塞的问题。
