传动轴定量注油称重一体化加工设备

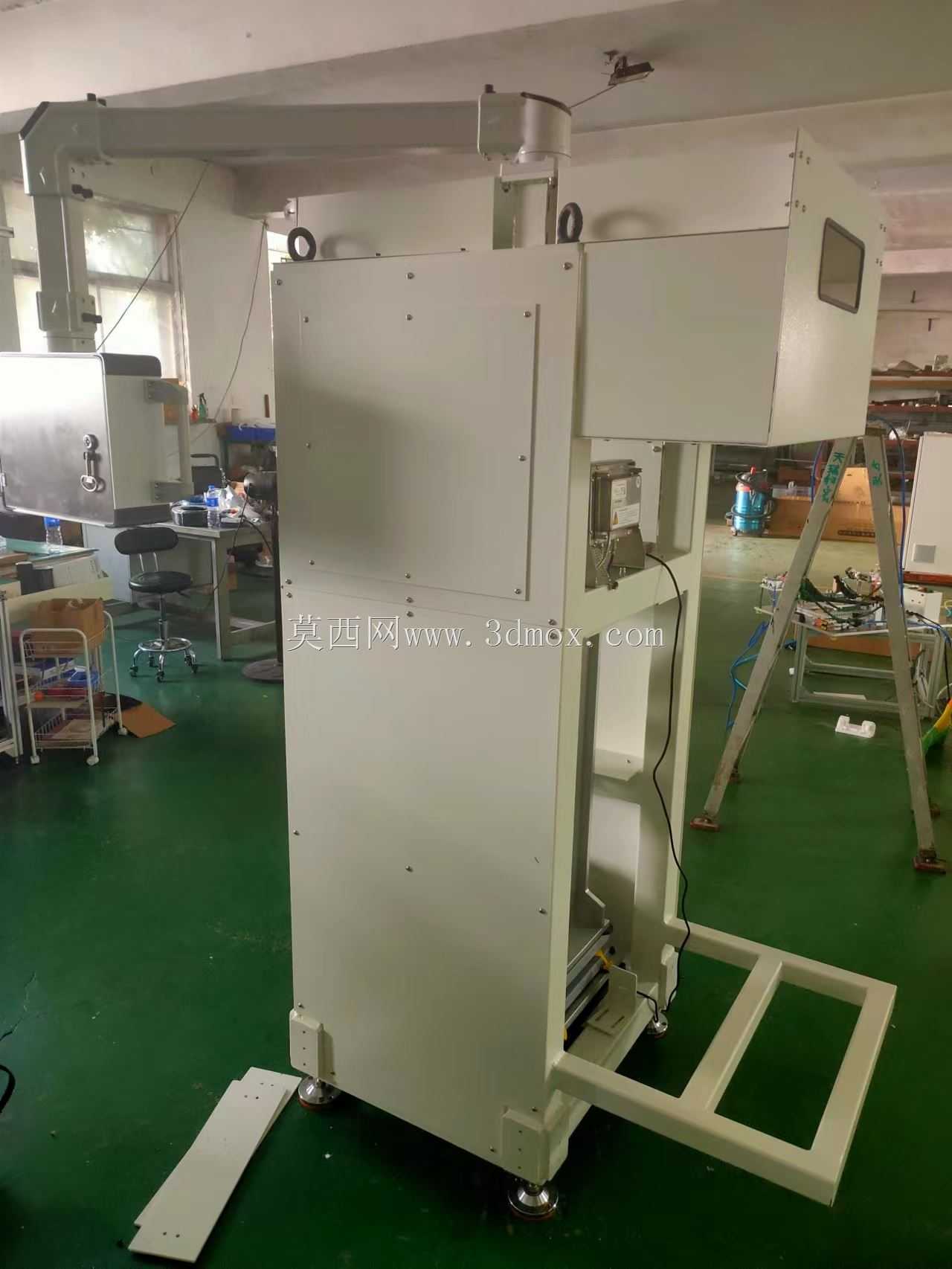

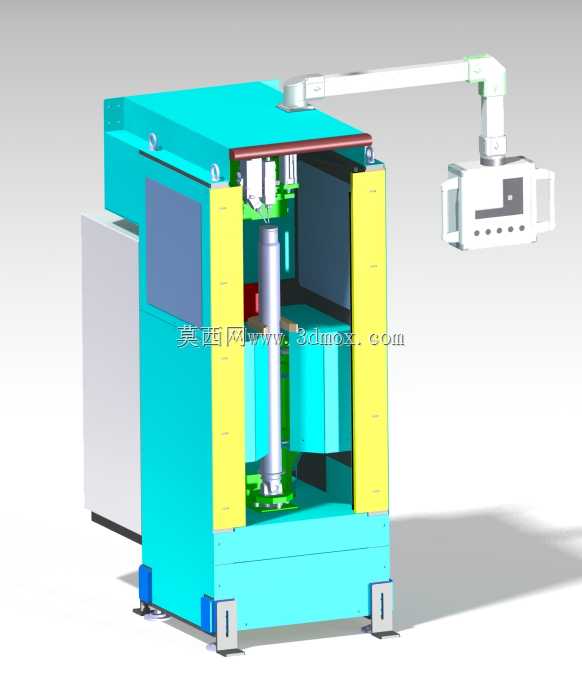

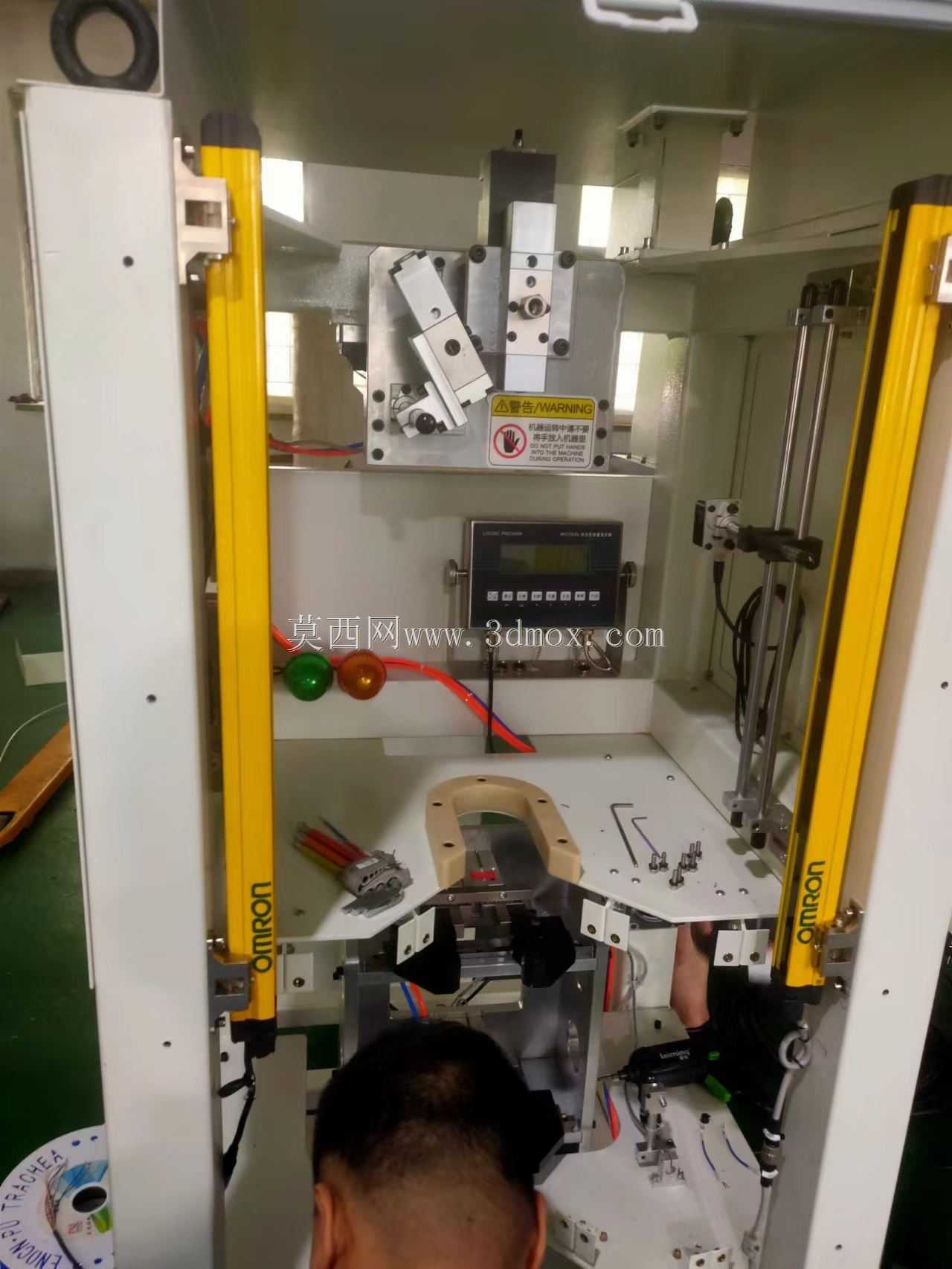

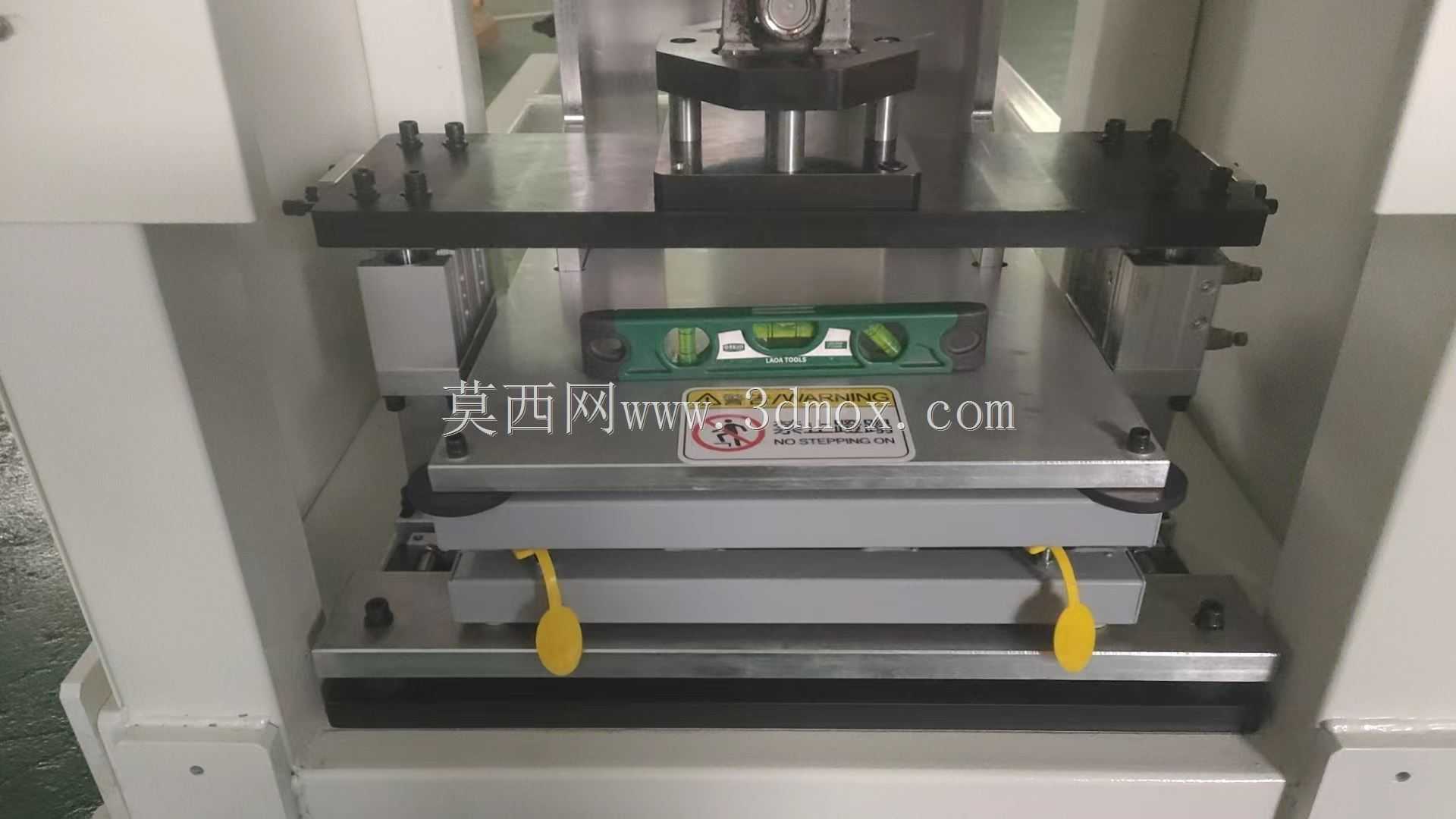

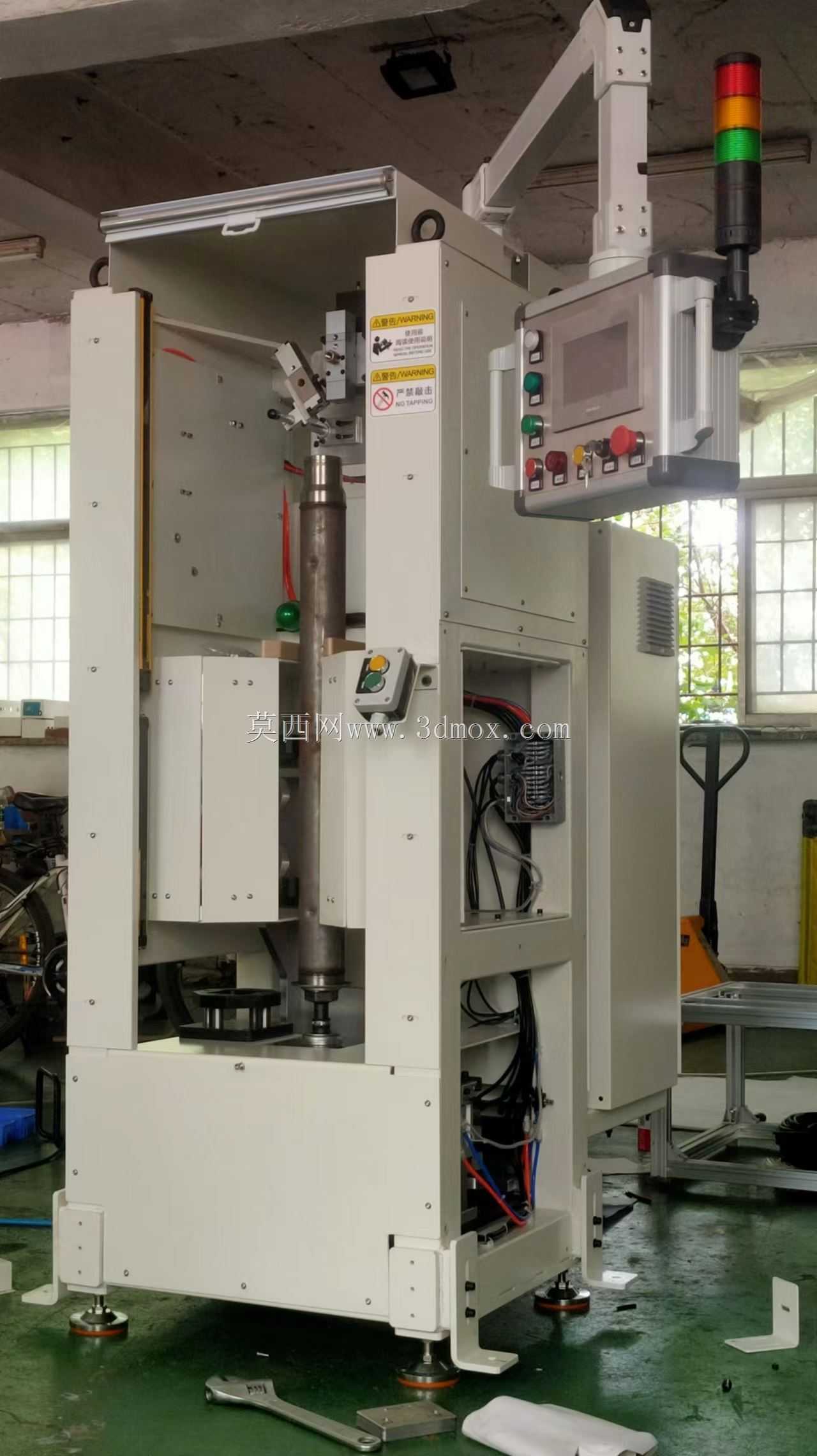

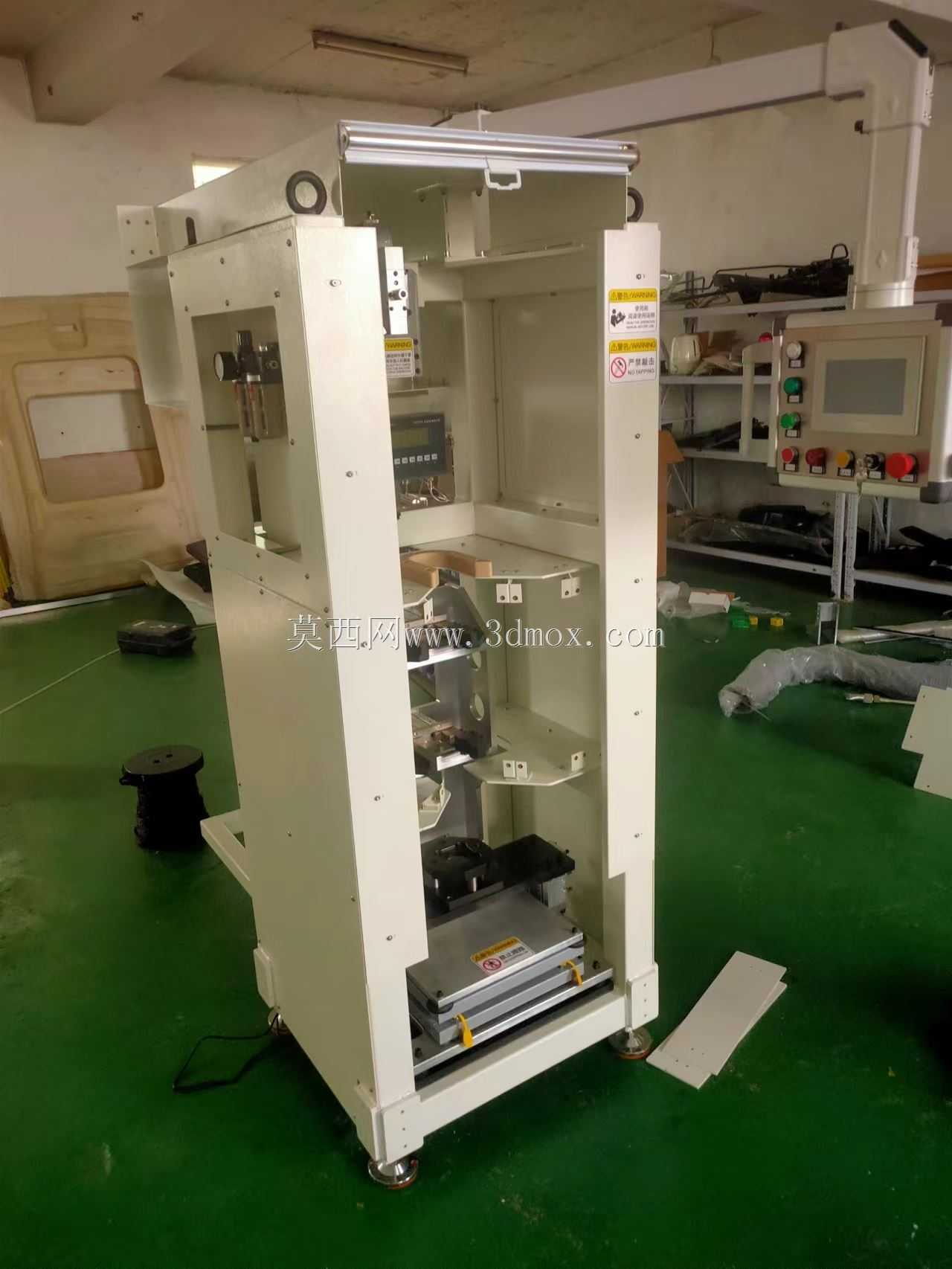

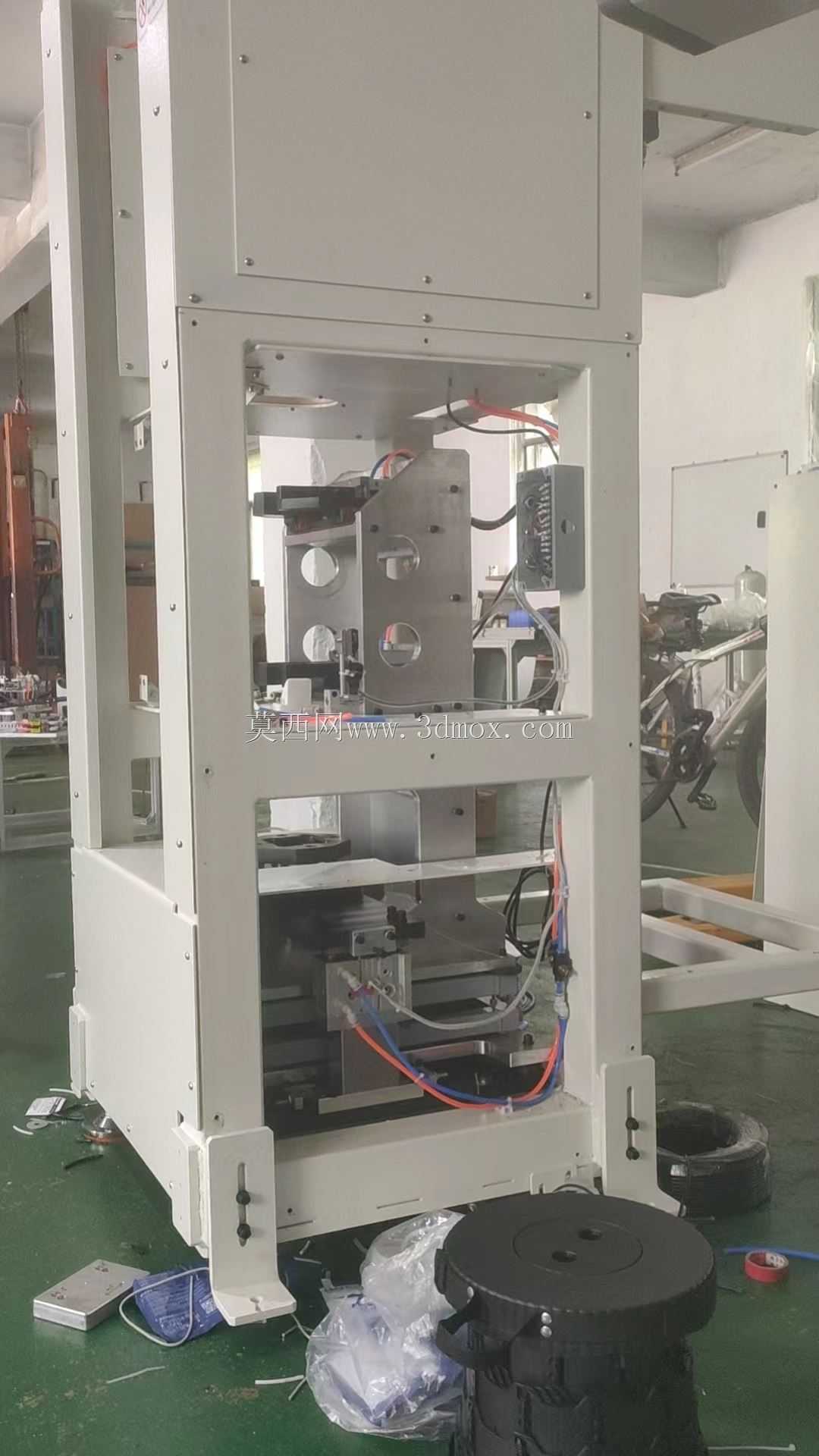

　　在传动轴类零件的机加工后序装配环节，注油量的精准控制直接影响部件运行寿命与传动稳定性，传统人工注油依靠操作人员经验把控剂量，常出现注油不足导致润滑失效、注油过量引发油脂溢出污染装配面的问题，后续单独称重校验又会增加工序流转成本，这款集成注油与称重功能的专用设备，正是针对传动轴量产加工线的这类痛点设计。设备采用框架式方管焊接机身，底部预留可调式脚轮安装位与固定地脚螺栓孔，可直接对接CA6140车床的出料输送线，无需额外改造原有车间地面布局，机身主体宽度控制在1.2米范围内，深度适配常规机床辅机的安装间距，不会占用过多线边操作空间。设备下部设置带定位销的工件承载转盘，可适配不同直径规格的传动轴装夹定位，转盘下方直接集成高精度称重模块，

　　注油过程中可实时采集工件重量变化，当注油量达到预设阈值时自动切断注油回路，无需二次转运称重，注油头采用多自由度可调支架，可根据传动轴注油口的位置调整伸出长度与喷射角度，适配不同长度、不同轴径的传动轴加工需求。机身内部预留气动管路与线缆走线槽，所有气路接头采用快插式设计，后期维护更换管路无需拆解主体框架，电气控制盒内嵌在机身侧部立柱内，操作面板高度适配站立操作的人体工程学高度，操作人员无需弯腰即可完成参数调整与启停操作。设计阶段特意将注油执行机构与称重模块做了硬隔离，避免注油管路的振动干扰称重传感器的采集精度，设备底部设置接油盘，可承接意外滴落的油脂，防止污染车间地面，整体结构无多余外露突出部件，符合机加工车间的安全操作规范，可直接嵌入传动轴加工的流水线工序，完成注油、称重的一体化作业，减少中间转运环节的人力投入，同时将注油量的误差控制在极小范围内，保障传动轴装配后的润滑可靠性。
