基于二维工程图构建的轻型螺旋桨飞机三维数模

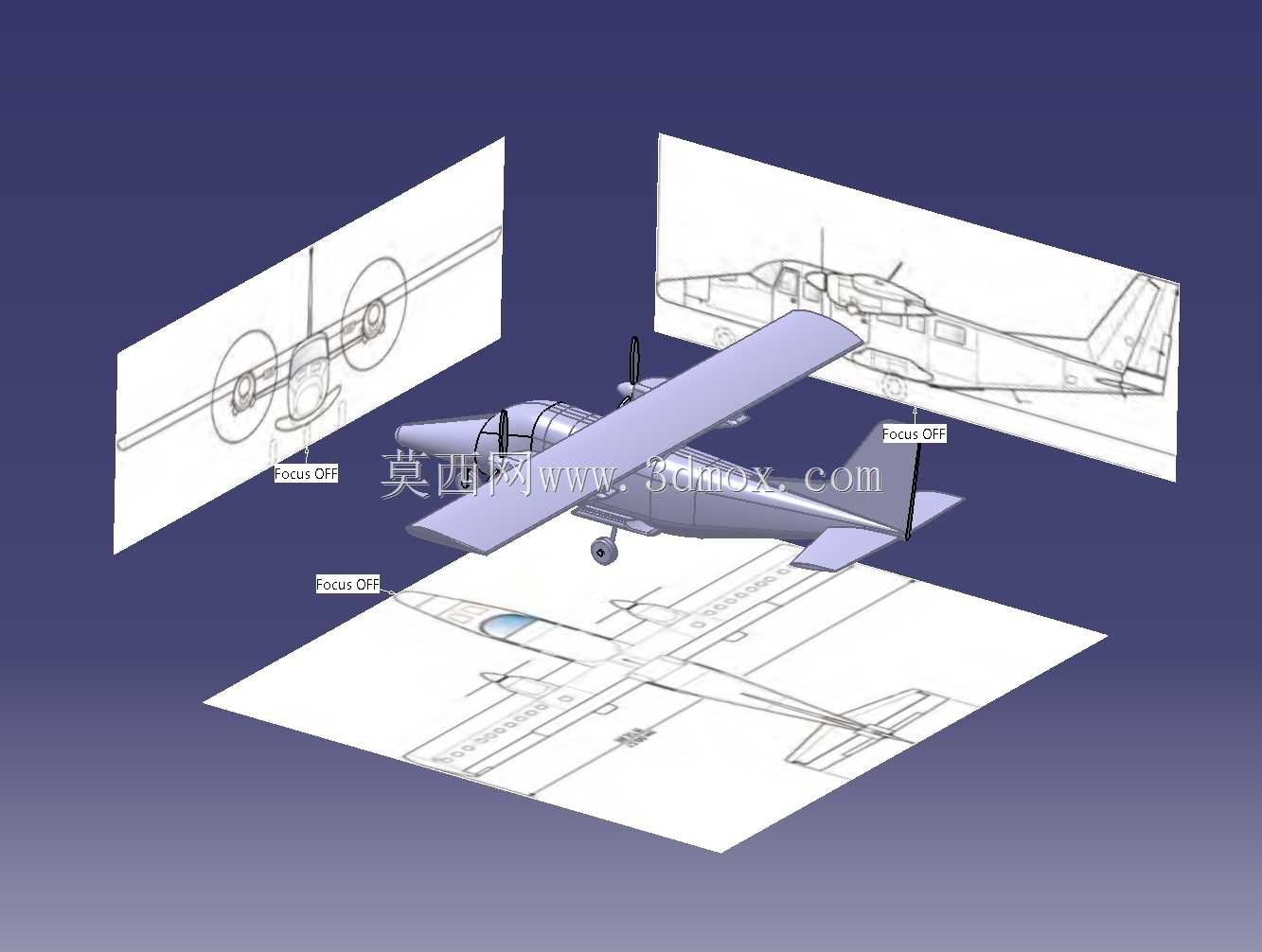

　　在航空类三维建模练习与小型通用航空器结构设计场景中，这类基于二维工程三视图构建的轻型螺旋桨飞机数模，是结构设计从业者掌握曲面建模、装配约束逻辑的典型练习载体，也可作为通用航空科普展示、初级航空设计教学的具象参考素材。该模型对应上单翼单发螺旋桨轻型飞机的整体结构，建模过程完全依托正视、侧视、俯视三个方向的二维工程线图作为尺寸基准，先通过基准面定位对齐各视图的轮廓投影，再逐步拉伸、放样生成机身主体、机翼、尾翼、起落架等核心部件，所有结构的轮廓边界完全匹配二维图纸的投影关系，能直观呈现从二维设计到三维实体的转化逻辑，适合刚接触航空类曲面建模的设计人员练习多视图对齐、复杂曲面放样、部件装配约束的相关操作。从实际应用场景来看，

　　这类轻型螺旋桨飞机多用于通用航空领域的短途通勤、飞行培训、农林作业、航空测绘等场景，模型还原的上单翼布局具备升力系数高、地面稳定性好的特点，适合低速低空飞行作业；前置单发螺旋桨的动力布局维护难度低，前三点式起落架的结构设计能降低地面滑行时的操作难度，适配小型通用机场、简易起降场地的使用需求。设计思路上，建模时优先保证机身流线型曲面的连续性，机身截面从机头到机尾逐步平滑收窄，兼顾气动减阻需求与内部座舱、设备舱的布置空间；机翼采用平直翼构型，翼型厚度从翼根到翼尖逐步过渡，保证低速飞行时的升力表现，机翼与机身的连接位置做了贴合曲面的过渡处理，避免出现应力集中的突兀棱角；尾翼包含垂直安定面与水平安定面，舵面轮廓与机身尾部曲面顺滑衔接，

　　匹配飞行姿态控制的气动需求；起落架采用简化的支柱式结构，机轮位置与机身重心的相对关系符合地面滑行的稳定性要求，所有部件的安装边界均严格对齐二维视图的投影位置，不存在超出图纸轮廓的错位结构。从尺寸与安装边界来看，模型整体比例严格遵循二维图纸的尺寸比例关系，机身长度、翼展、尾翼高度的比例符合轻型单发螺旋桨飞机的常规尺寸区间，机翼安装位置位于机身上部重心偏上区域，螺旋桨旋转平面与机头前端的安装间隙预留充足，不会与机身、前起落架产生运动干涉；水平尾翼与垂直尾翼的安装位置避开了机翼下洗气流的核心干扰区，能保证飞行时的舵面操控效率；起落架机轮的前后轮距、左右主轮距的比例符合地面滑行的稳定性要求，不会出现地面转向时的侧翻风险。

　　这类建模练习能帮助设计人员建立多视图协同建模的思维，理解航空结构设计中气动外形与结构布置的平衡逻辑，掌握从二维工程信息转化为三维实体模型的完整流程，为后续参与实际通用航空器结构设计、航空类教具开发打下扎实的建模基础。
