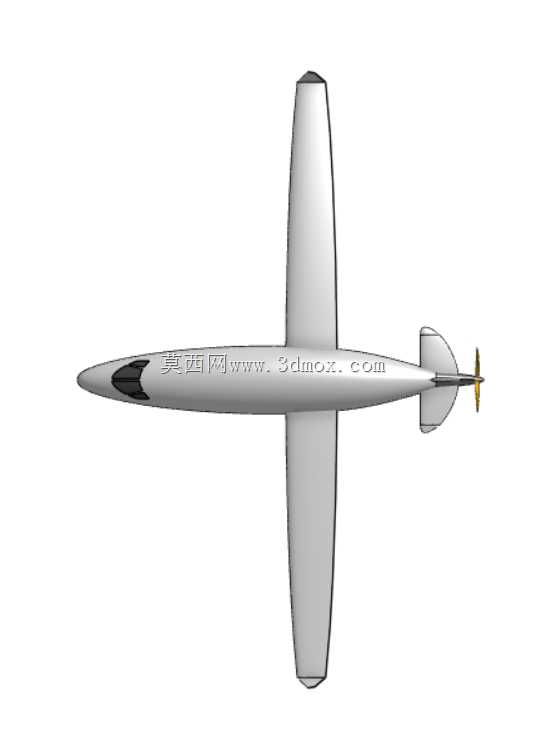

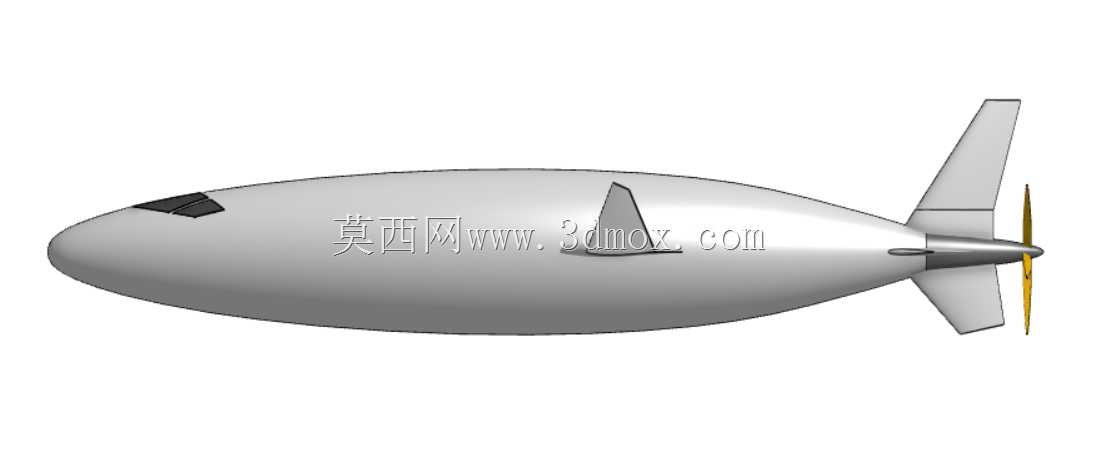

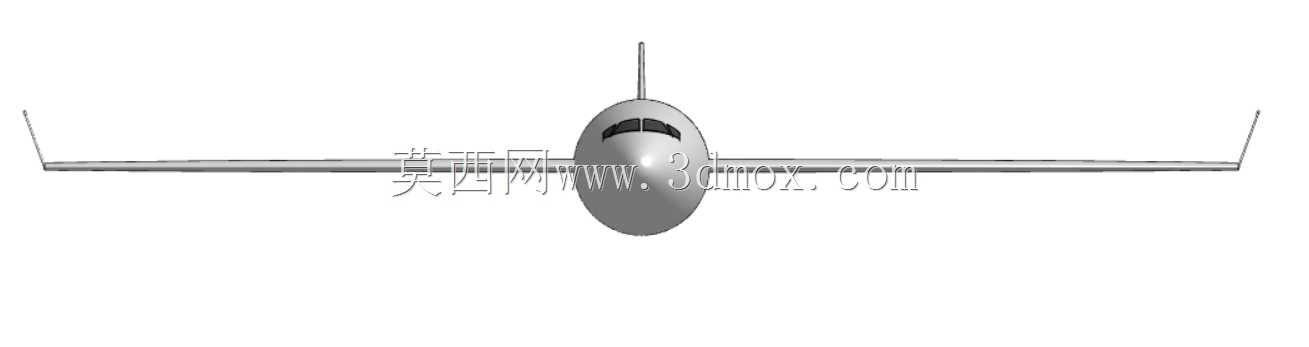

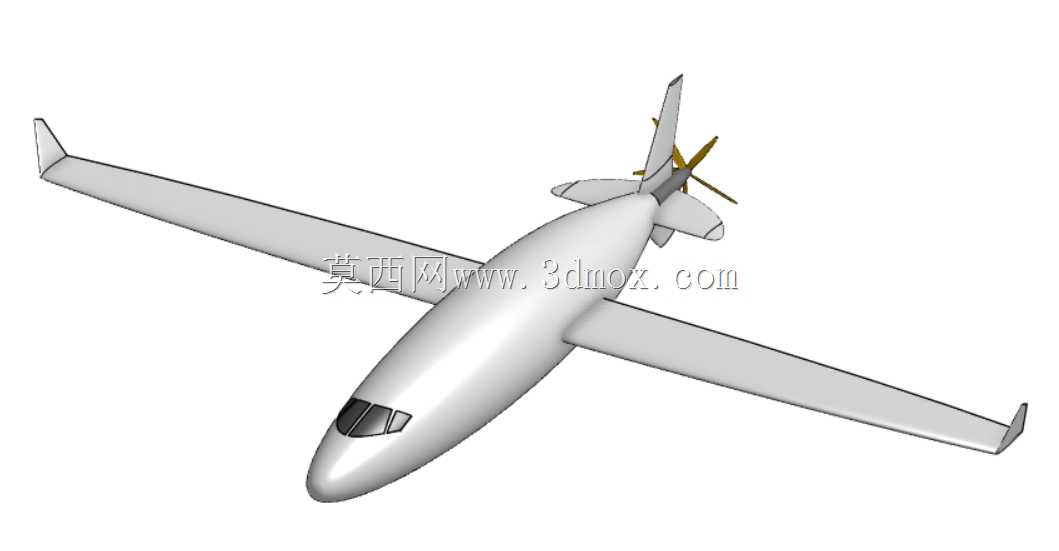

赛莱拉500L层流飞行器结构三维建模

　　这款层流构型飞行器的三维建模，核心围绕低阻层流飞行的气动需求展开结构还原，建模过程中优先匹配层流飞行所需的外形连续性要求，机身采用大长细比的流线型回转体设计，全程保证曲面曲率过渡无突变，避免气流在机身表面提前转捩为湍流，以此匹配层流减阻的设计目标。从实际应用场景来看，这类层流飞行器主要面向中短途通航飞行场景，可承担公务出行、小体量货运、区域通勤等飞行任务，相比传统同量级通航飞机，层流构型能大幅降低巡航阶段的飞行阻力，进而减少燃油消耗、提升航程上限，在通航运营场景中具备更低的单位飞行成本优势。建模时首先确定核心尺寸边界，机身长度设定为11米，翼展控制在16.7米，这个尺寸边界既符合小型通航飞行器的地面停放、机库适配要求，

　　也能保证层流翼型所需的展弦比参数，机翼采用大后掠角配合翼尖小梢的设计，翼尖小梢的角度与尺寸经过匹配调整，可有效削弱翼尖涡流带来的诱导阻力，进一步强化层流构型的减阻效果。尾翼部分采用尾推式动力布局匹配的后置尾翼结构，水平尾翼与垂直尾翼的安装位置避开机身尾部的螺旋桨滑流影响区域，同时保证飞行过程中的纵向与航向稳定性，动力单元布置在机身尾部，这种布局能让机身前部保持完整的流线型外形，避免前部动力结构破坏层流所需的机身表面流场。建模过程中对驾驶舱风挡的曲面做了连续过渡处理，风挡与机身蒙皮的衔接处无阶差，避免局部凸起造成气流分离；机身整体截面沿轴向平滑渐变，从机头的钝圆截面逐步过渡到机尾的收缩截面，全程保证曲面G2连续，

　　满足层流飞行对外形光滑度的严苛要求。机翼与机身的衔接处采用翼身融合过渡设计，消除传统机翼机身对接处的直角折角，减少该区域的气流干扰阻力，机翼的翼型选用低阻层流翼型，沿展向的翼型厚度逐步递减，匹配不同展向位置的升力分布需求，同时保证机翼结构的内部空间可容纳油箱、起落架收纳舱等机载部件。从安装边界来看，11米的机身长度适配通用通航机场的停机位尺寸，16.7米的翼展无需对现有通航机库进行改造即可停放，地面滑行时的转弯半径也符合小型通航飞机的地面操作要求，尾部螺旋桨的安装位置预留了足够的地面净空，避免起降过程中螺旋桨触地。整个建模过程严格遵循航空结构设计的外形公差要求，所有曲面的偏差控制在航空制造允许的蒙皮成形公差范围内，可直接用于气动仿真验证、结构初步设计、展示样机制作等场景，为层流飞行器的后续设计迭代提供精准的三维结构参考。
