垂直起降货运无人机结构造型设计

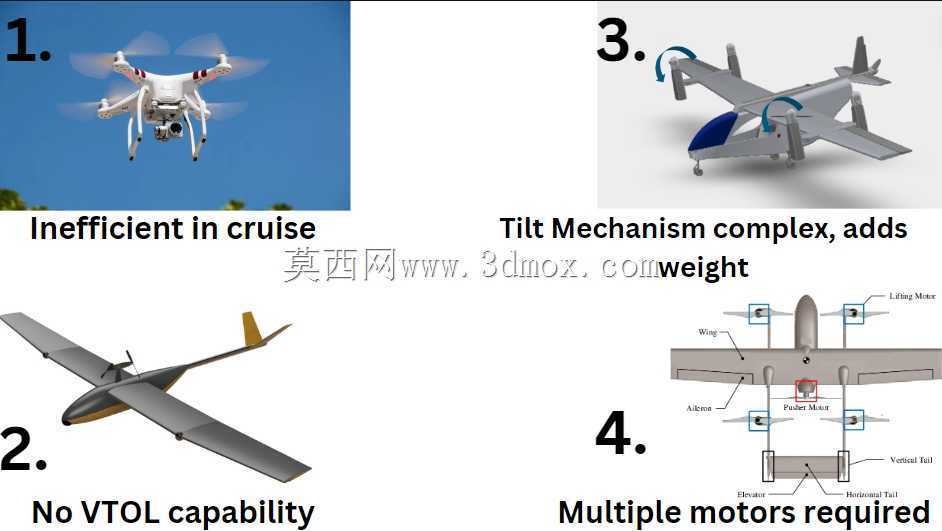

　　该三维造型围绕支线物资转运、偏远区域补给和中短途空中配送场景展开，核心目标是在固定翼巡航效率与垂直起降场地适应性之间取得平衡。常规多旋翼平台能够依靠旋翼升力完成悬停和垂直升降，但在长距离转场阶段，旋翼持续做功带来的能耗较高，有效载荷和航程容易受到限制；纯固定翼飞行器巡航阻力小、续航表现好，却依赖跑道或弹射、回收装置，难以在山地、岛礁、临时营地、灾害现场等狭小场地直接作业。此方案将两类飞行状态合并到同一机体中，使设备既能在无跑道条件下完成起飞、悬停和降落，又能在到达安全高度后转入固定翼平飞，适合承担应急物资、小型工业备件、医疗补给和轻量货物的点对点运输任务。

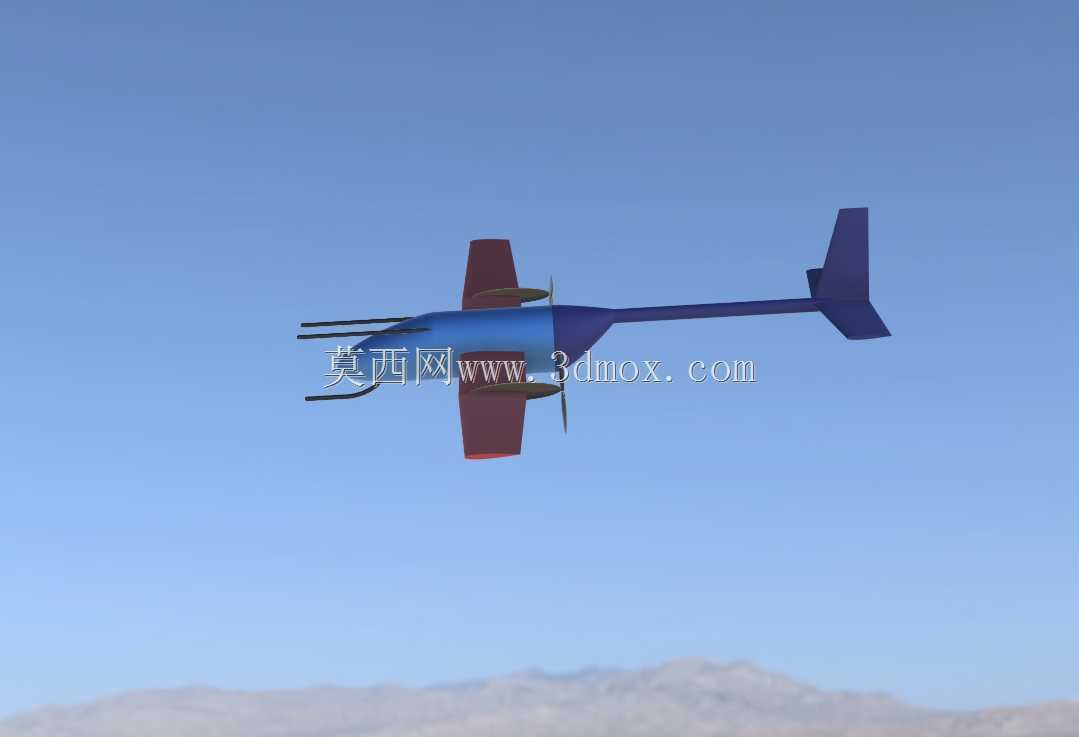

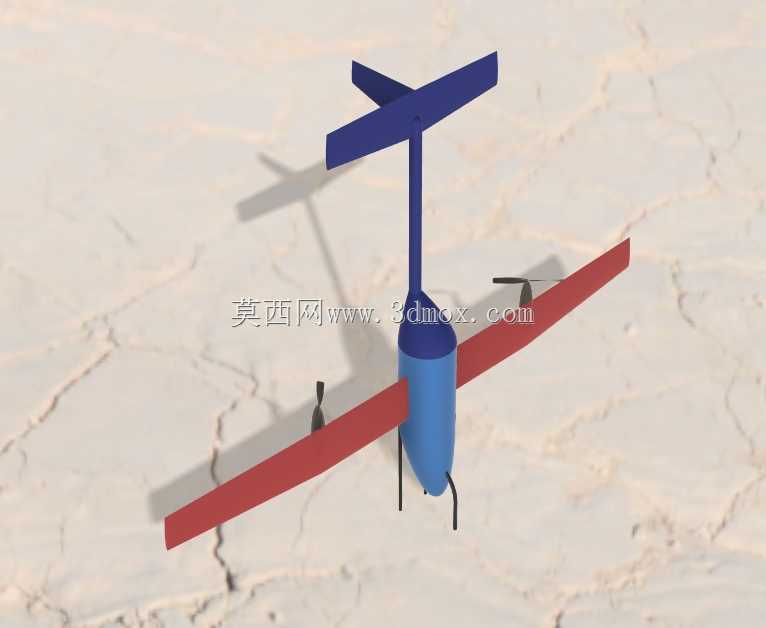

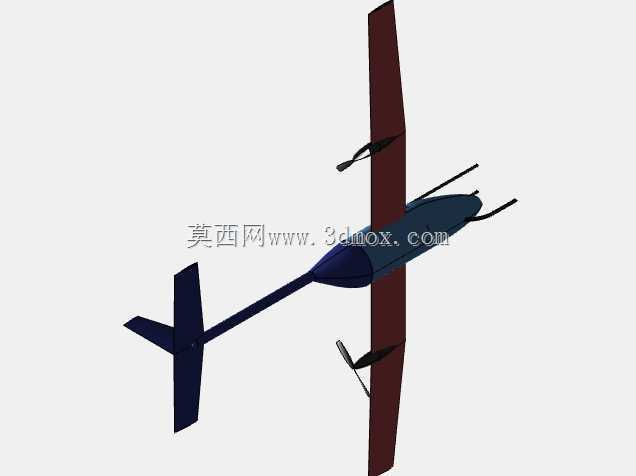

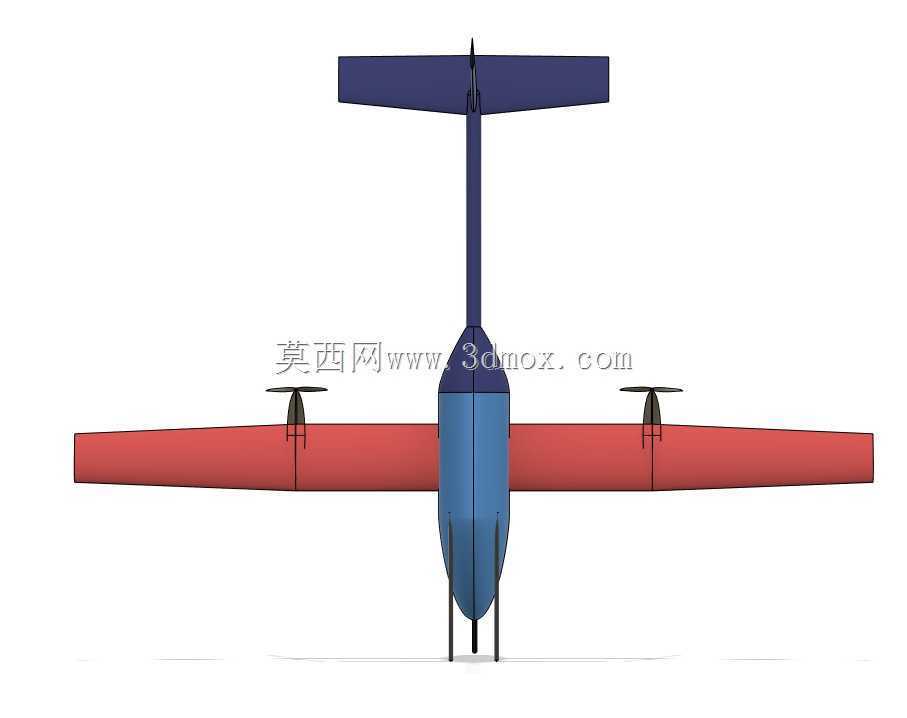

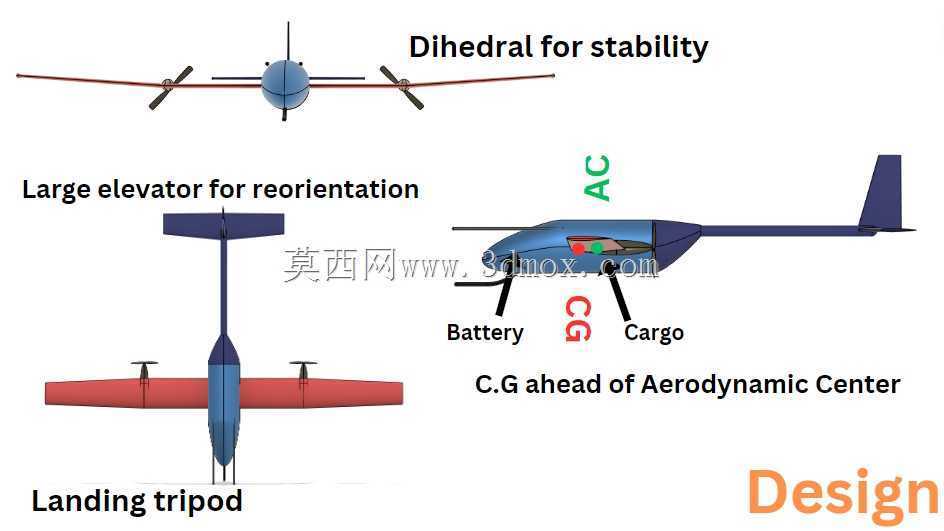

　　从总体布置看，机身采用细长流线型筒体，前部容纳航电、电池或动力分配单元，中部对应货舱及重心控制区域，尾部通过高置支撑结构连接尾翼。长机身不仅为设备布置提供连续空间，也使垂直状态与水平状态之间的重心转换更加平缓。尾翼采用高置十字形布局，垂直尾翼与水平尾翼在机身后上方形成稳定的姿态控制面，能够减少主翼下洗气流对尾翼的干扰，同时在悬停转向、低速过渡和高速巡航时提供明确的航向与俯仰阻尼。主翼为大展弦比平直翼，翼展方向占据机体横向主要尺寸，翼面厚度和翼型选取偏向低速升阻效率，便于在有限功率下维持较长巡航时间。

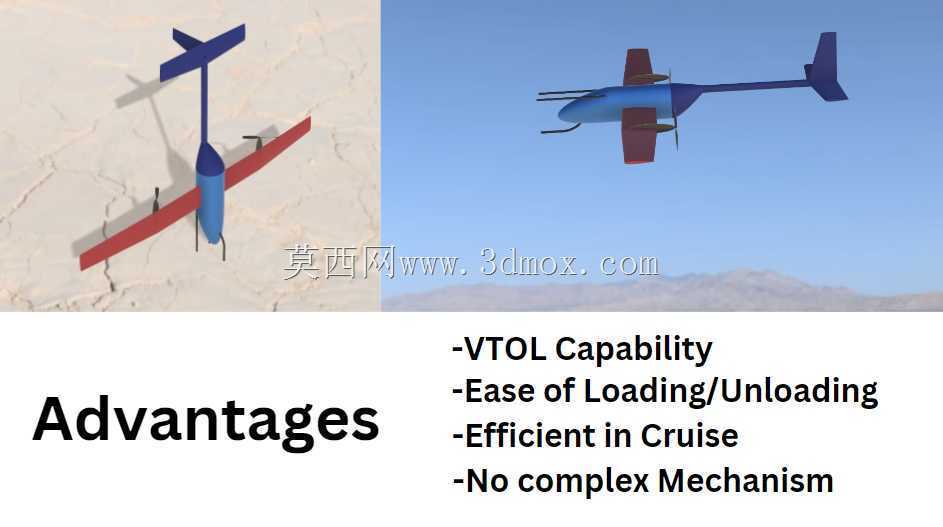

　　升力与推进系统的布置体现了复合翼设计思路。主翼上布置独立升力旋翼，旋翼轴沿竖直方向工作，主要在起飞、降落和悬停阶段提供向上推力；机身尾部配置巡航推进单元，在固定翼平飞时提供前向拉力。这样的布置避免了复杂的旋翼倾转机构，升力系统与推进系统各自承担明确任务，结构传力路径更直接，维护和故障隔离也更简单。升力旋翼靠近机翼分布，可使多个向上推力点围绕机体重心布置，降低单点推力偏差引起的姿态耦合；巡航螺旋桨位于尾部，能够利用机身尾部的轴向空间，并使螺旋桨滑流对货舱装卸和地面人员的影响相对减小。

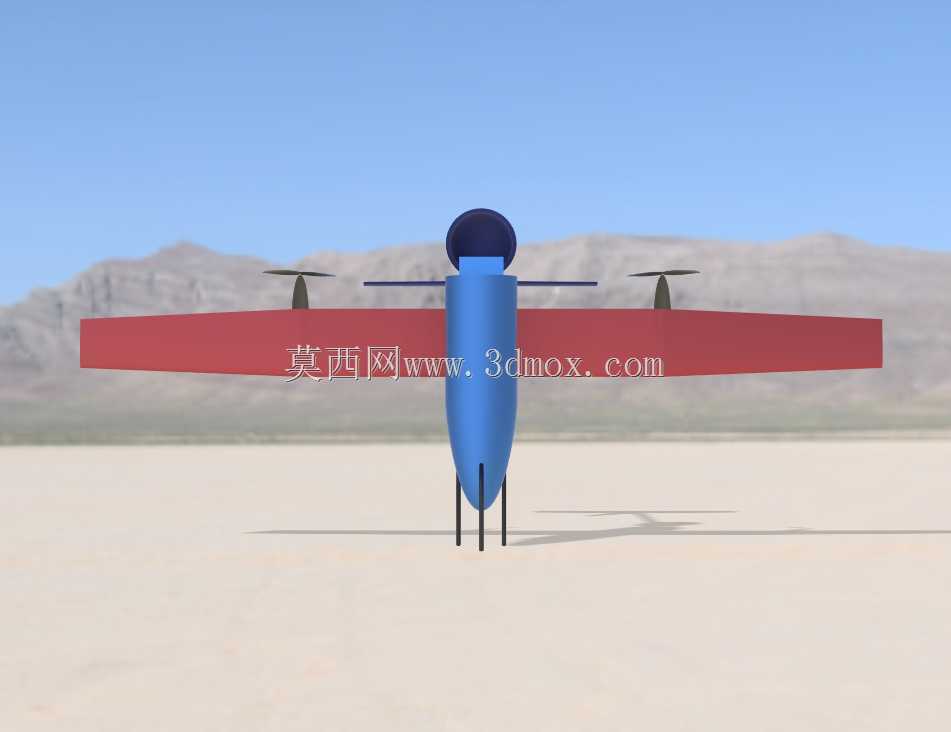

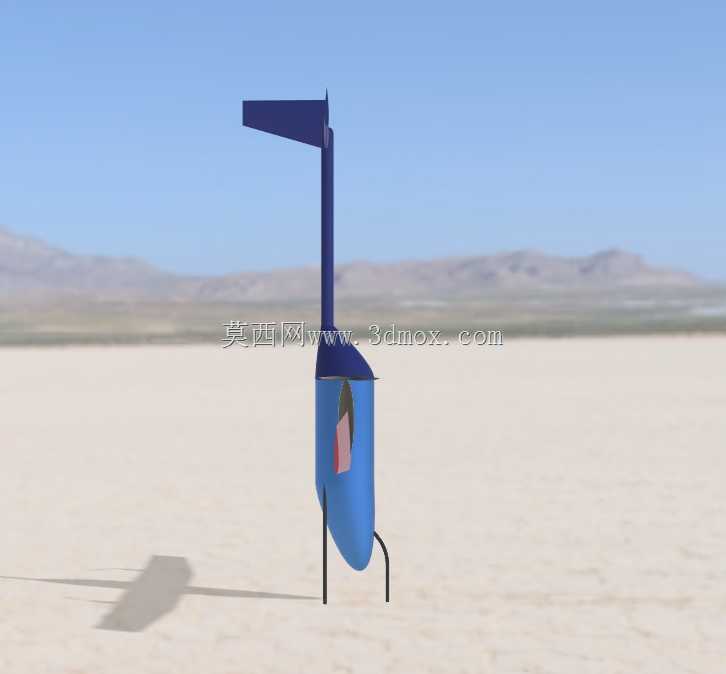

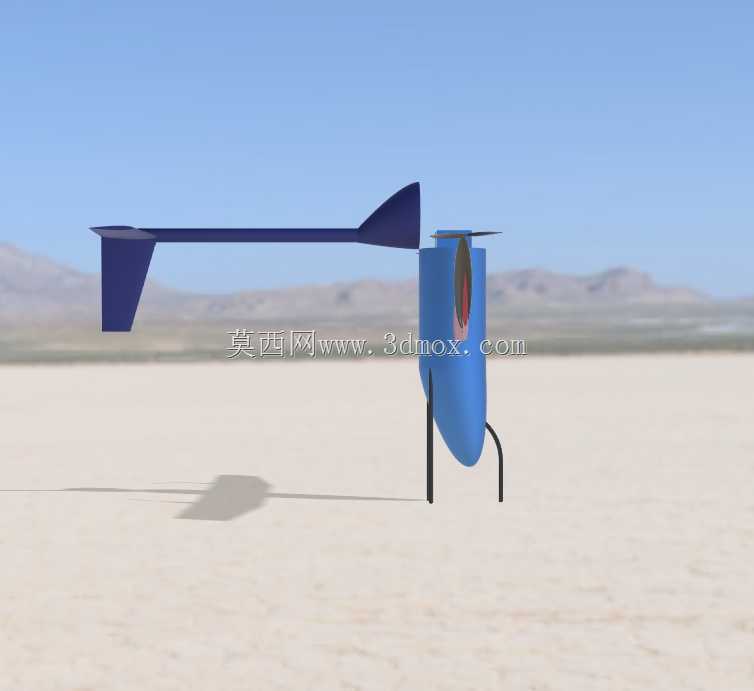

　　起降装置采用轻量化支架形式，起落支撑从机身下方向外伸出，在垂直着陆时承受冲击载荷，并为机身底部和翼下设备留出离地间隙。支架的跨度需要兼顾着陆稳定性与重量控制：跨度过小会降低地面抗倾覆能力，跨度过大则增加结构质量和空气阻力。模型中支架末端形成简洁触地点，适合在平整硬质场地或临时起降垫上使用；若面向复杂野外环境，后续可在支腿末端扩展缓冲垫、快拆锁扣或折叠机构，以适应不平地面和运输收纳需求。

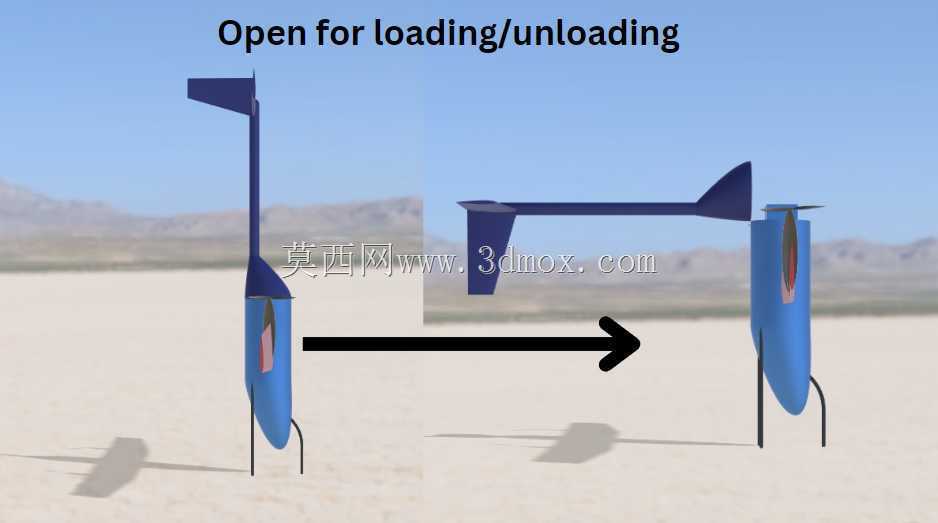

　　货舱设计与机身中段结合紧密。货运无人机的关键不只是承载重量，还包括货物装载后的重心位置控制。模型将主要载荷空间布置在机体中心附近，使货箱、电池和航电的综合重心尽量靠近升力旋翼合力作用点，从而减少悬停时配平阻力和过渡飞行时的姿态突变。机身下部可设置侧向或底部装卸接口，倒置或直立停放状态下也便于人员快速放置标准货包。对于物流应用，可进一步按货箱模数约束舱体截面，使外包装、捆扎带和锁止机构在有限舱内空间内重复使用；对于应急救援场景，则可预留快拆舱门，保证医疗箱、通信设备或救援物资在短时间内完成装机。

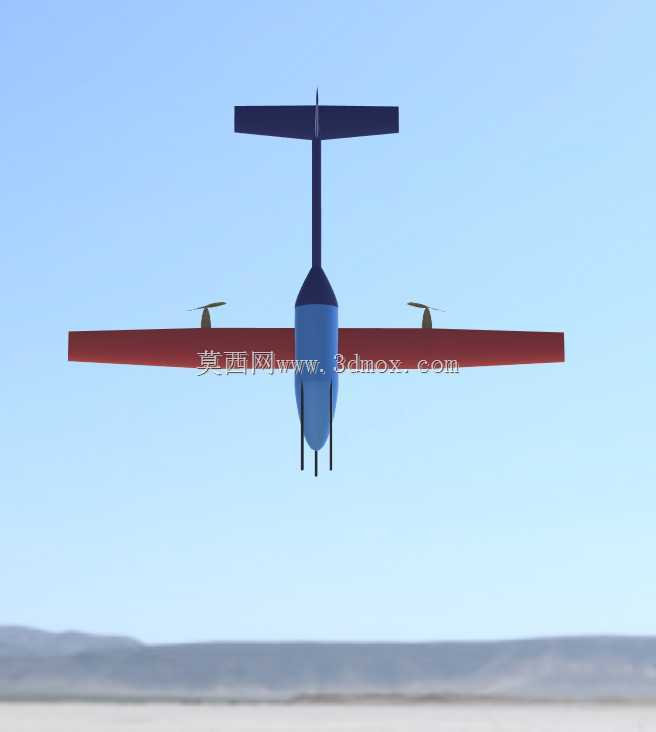

　　外形尺寸方面，主翼翼展是整机最大横向边界，决定了地面停放宽度、航线侧风敏感性以及巡航升力面积；机身长度构成主要纵向边界，影响尾翼力臂和俯仰稳定性；尾翼高置后，整机高度需要同时计入机身、支架和尾翼支撑结构。三维建模时应将旋翼旋转包络、机翼前缘、尾翼后缘和起落支架最低点统一纳入运动边界检查，避免悬停姿态变化、地面停放或装入运输架时发生干涉。机翼与机身连接处、尾撑与机身交接区、升力电机安装座是重点传力部位，需要在详细设计中布置加强肋、接头或夹芯结构，以承受推力脉动、着陆冲击和气动弯矩。

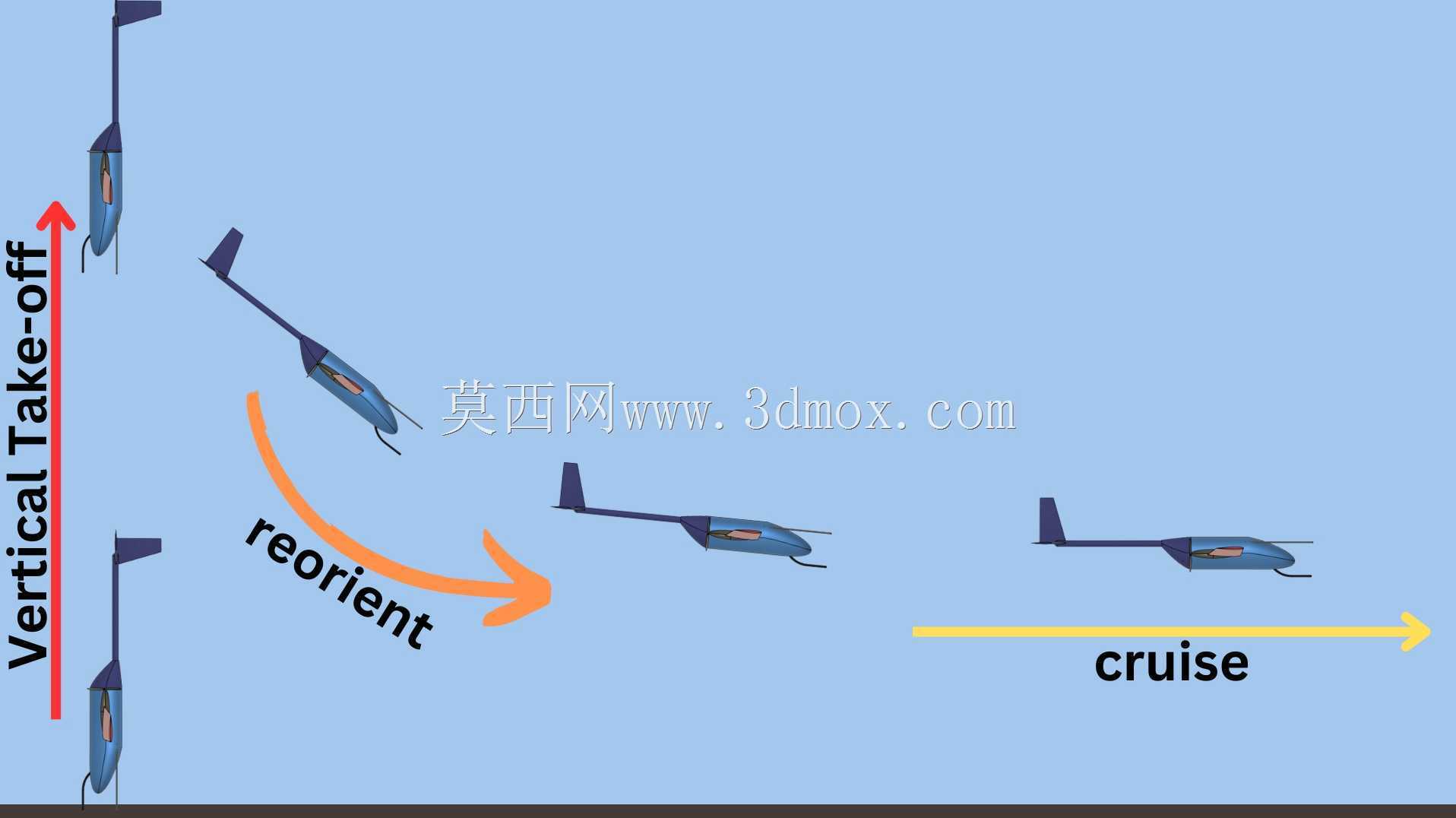

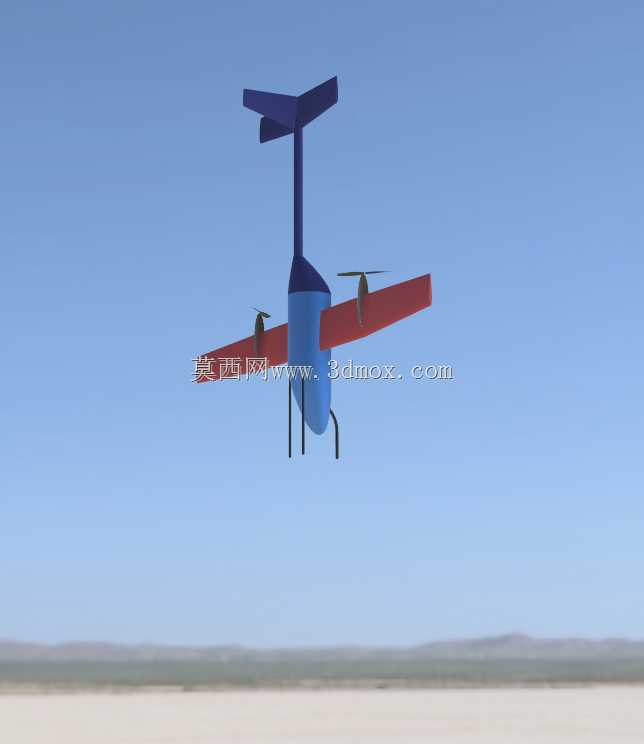

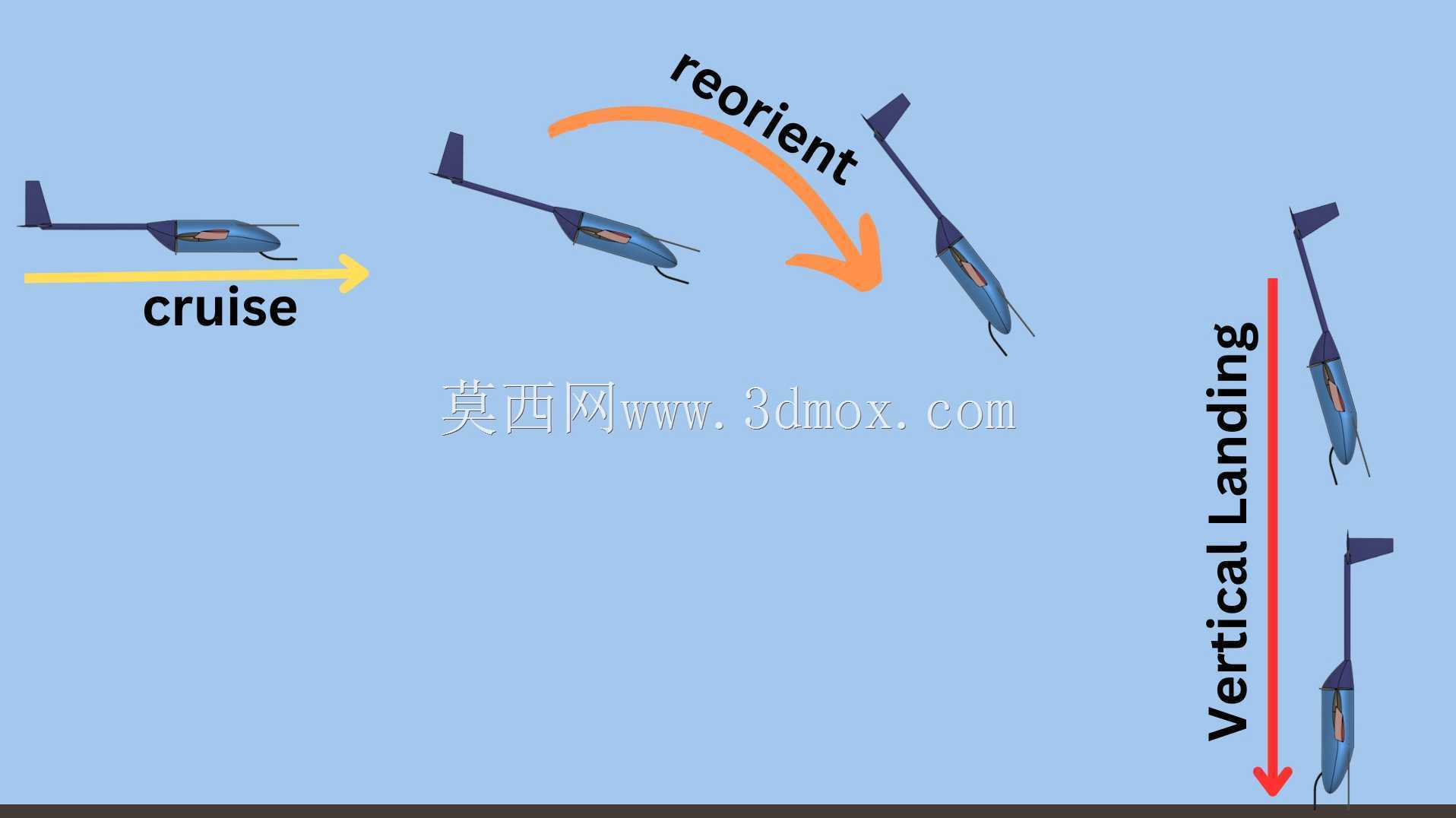

　　过渡飞行逻辑对结构外形也提出约束。垂直起飞阶段，升力旋翼提供主要升力，固定翼面速度低，控制依赖旋翼转速差和尾翼附近姿态调节；随着前飞速度增加，主翼逐渐承担升力，升力旋翼功率可逐步降低，尾部推进单元维持巡航拉力。该过程要求机翼安装角、机身姿态和推力线相互协调，避免升力旋翼长期在高速来流中产生高阻力。模型通过简洁的高置尾翼、长力臂尾撑和低阻机身，为这种状态切换提供了稳定的气动基础。

　　整体来看，该造型不是单纯追求外观流线，而是围绕货运任务中的起降条件、航程效率、载荷布置和维护便利性进行综合表达。对结构设计人员而言，后续深化时可围绕机翼折叠、货舱快装、电机座减振、起落架缓冲和电池维护口盖继续细化；对设备选型人员而言，该方案适用于轻中型垂直起降物流平台的概念验证，可作为总体布置、气动外形和舱体边界评估的三维基础。
