低噪型非均匀桨叶螺旋桨结构设计

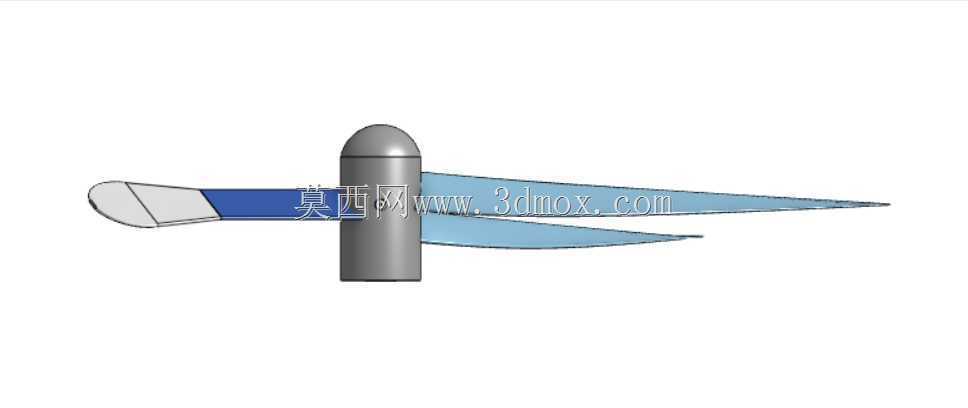

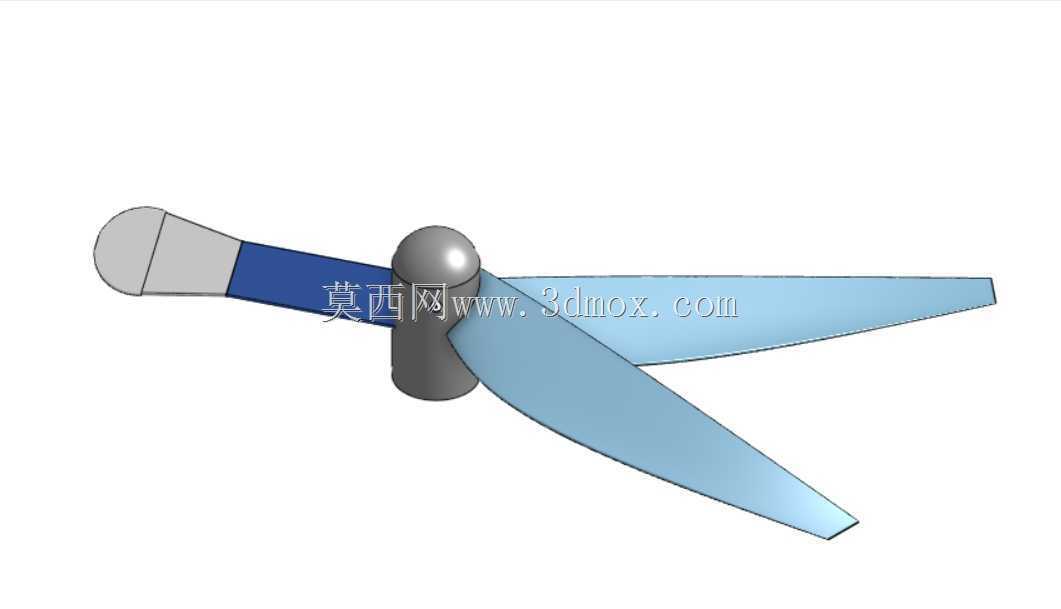

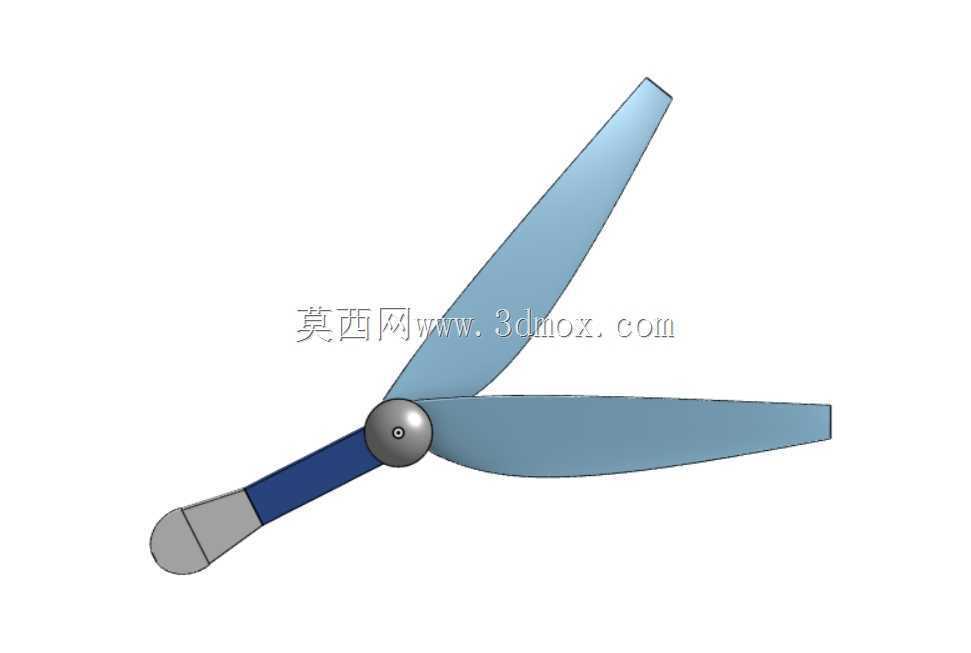

　　在小型低空飞行器的推进系统选型中，螺旋桨的气动表现直接决定整机的续航能力、飞行噪音水平以及动力输出效率，传统等距等弦长的双叶螺旋桨在高速旋转时，桨叶各截面通过空气的频率一致，容易产生规律性的气动啸叫，在城市低空作业、物流配送、航拍测绘等场景下，这类噪音不仅会干扰机载传感器的精度，还会带来明显的声污染问题，这也是不少民用小型无人机在居民区作业时容易引发投诉的核心诱因之一。这款非均匀布局的螺旋桨，打破了传统螺旋桨桨叶几何参数完全对称的设计思路，两片桨叶的弦长分布、扭转角梯度、翼型截面选型都做了差异化调整，旋转过程中不同桨叶截面切割空气的相位差被刻意错开，避免了气动噪声的同频叠加，从声源端降低了旋转噪音的峰值。从结构细节来看，

　　桨毂位置采用了中心定位孔加端面贴合的安装形式，定位凸台的尺寸公差可以适配市面上多数小型外转子无刷电机的输出轴，安装端面做了平面度处理，锁紧后不会出现桨叶偏心晃动的问题，能有效降低高速旋转时的动不平衡量。桨叶根部和桨毂的过渡区域做了圆弧加厚处理，避免应力集中，在飞行器做急加速、大机动转向动作时，桨根位置能承受更大的气动弯矩，不会出现根部断裂的失效问题。桨叶的翼型选择上，靠近桨根的位置采用相对厚度更大的翼型，保证结构强度的同时，适配桨根位置较低的线速度，提升低线速区域的气动效率；靠近桨尖的位置逐渐过渡为薄翼型，减小桨尖的诱导阻力，同时刻意调整了桨尖的后掠角度，进一步削弱桨尖涡的强度，既可以提升推进效率，

　　也能降低桨尖涡与空气摩擦产生的高频噪音。桨叶末端的整流帽采用流线型圆弧设计，旋转时可以梳理桨毂后方的紊乱气流，减少桨毂位置的湍流损耗。从安装边界来看，这款螺旋桨的整体旋转直径适配10-15kg级起飞重量的多旋翼或者固定翼飞行器，桨叶的安装孔距可以通过更换不同规格的锁紧垫片适配3mm到8mm直径的电机输出轴，安装时不需要对电机端做额外的结构修改，替换原有标准螺旋桨即可完成升级。在实际应用场景中，这类非均匀螺旋桨尤其适合对噪音控制有要求的作业场景，比如城市区域的物流配送无人机、航拍测绘无人机、环境监测无人机，在同等拉力输出的情况下，其噪音水平比传统对称螺旋桨低5-8分贝，在100米飞行高度下几乎不会被地面人员察觉。

　　设计过程中需要重点关注动平衡的校准，因为两片桨叶的几何参数存在差异，加工完成后需要在桨尖和桨根位置做精准的动平衡配平，避免高速旋转时产生振动传递到机身，影响飞控系统的稳定性。另外桨叶的表面粗糙度需要控制在Ra1.6以下，粗糙的表面会打乱桨叶表面的附面层气流，不仅会增加阻力，还会额外产生摩擦噪音，削弱低噪设计的效果。和传统变距螺旋桨相比，这款定距非均匀螺旋桨不需要复杂的变距操纵机构，结构重量更轻，维护成本更低，不需要定期校准变距拉杆的间隙，对于小型民用飞行器来说，可靠性更高，不会因为变距机构卡滞引发飞行事故。在气动效率的测算上，这款螺旋桨在常用的巡航转速区间，推进效率比同直径的传统对称双叶桨高4%左右，同等电池容量下可以提升6%-8%的续航时间，对于对续航敏感的低空作业场景来说，这个效率提升已经具备很高的实用价值。需要注意的是，这类非对称桨叶的螺旋桨在安装时需要区分正反桨，桨叶的扭转角方向要和电机的旋转方向匹配，装反的话不仅无法产生有效拉力，还会导致电机负载异常升高，甚至烧毁电调。桨叶材料一般选用高强度尼龙加玻纤的注塑工艺成型，既可以保证足够的结构强度，也能控制整体重量，在发生轻微碰撞时，桨叶可以产生一定的弹性形变，不会直接断裂，提升了低空作业的抗损能力。
