HCSR04超声波测距传感器结构建模

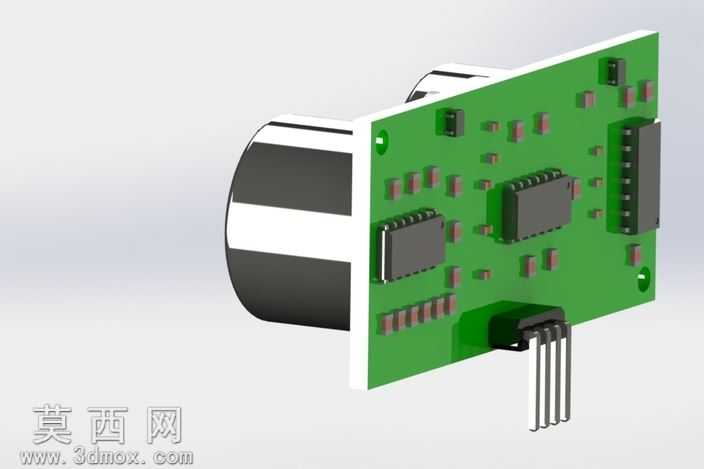

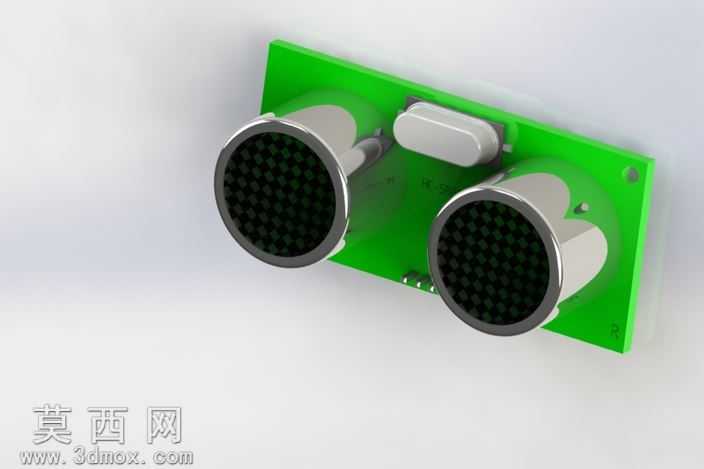

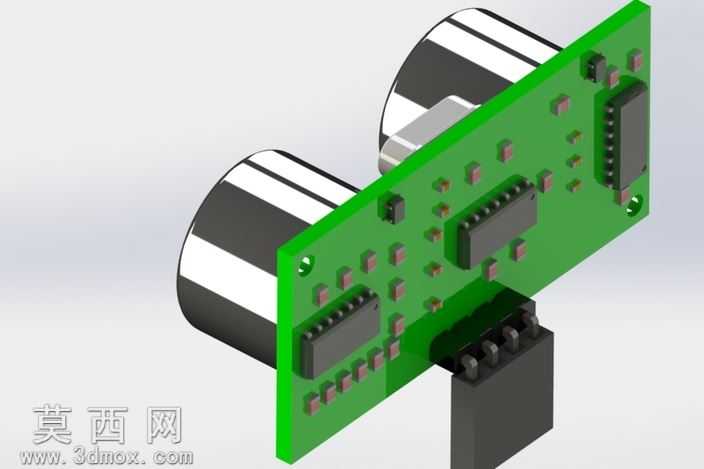

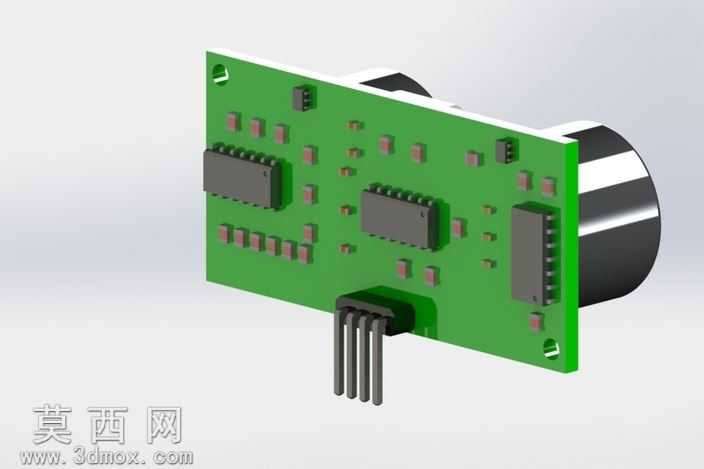

本作品为HCSR04超声波测距传感器的三维建模成果，建模过程依托SolidWorks平台完成，全程遵循实物测绘的尺寸还原逻辑，对模块的每一处结构细节都做了精准复刻。建模初期先梳理传感器的整体组成架构，将模块拆分为PCB基板、两个超声波换能器、外围金属屏蔽罩、板载晶振元件、固定安装孔位几个独立的建模单元，按照从基底到上层元件的顺序逐步搭建。PCB基板部分先绘制二维草图，还原绿色基板的矩形轮廓与边角安装孔的位置、孔径尺寸，拉伸生成实体后对板边的倒角做细节处理，还原实物基板的边缘工艺特征。两个超声波换能器是建模的核心部分，先绘制换能器的圆柱基体，对前端的网状收发面做阵列特征建模，通过圆周阵列的小圆柱结构还原网面的蜂窝状格栅形态，再为换能器外层装配银色金属屏蔽罩，对屏蔽罩的卷边、接缝结构做细节刻画，还原金属冲压件的结构特征。板载的晶振等贴片元件按照实物的尺寸比例建模，还原元件的圆角矩形轮廓与引脚结构，保证元件在基板上的安装位置与实物完全一致。材质渲染阶段，为PCB基板赋予哑光绿色塑料材质，调整材质的粗糙度参数还原电路板的哑光质感；金属屏蔽罩赋予亮面金属材质，添加轻微的反射效果模拟镀镍金属件的表面光泽；换能器网面赋予深灰色哑光材质，区分网面与金属罩的质感差异；板载元件分别赋予对应塑料与金属材质，让整体模型的材质层次清晰，贴近实物的视觉效果。结构设计上完全还原实物的装配逻辑，所有元件的安装位置、配合间隙都参照真实模块的装配关系设置，安装孔位的尺寸、位置精度满足后续装配调用的需求，可直接用于工控设备装配仿真、机器人硬件搭建的结构验证场景，建模过程中对特征参数做了全参数化设置，可根据不同版本的模块尺寸快速调整参数完成适配修改。
