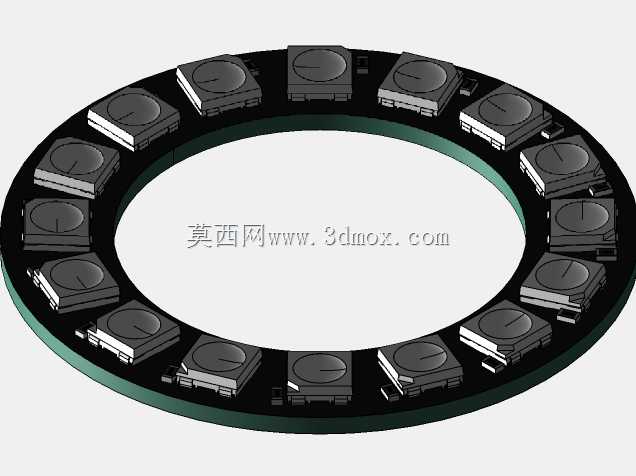

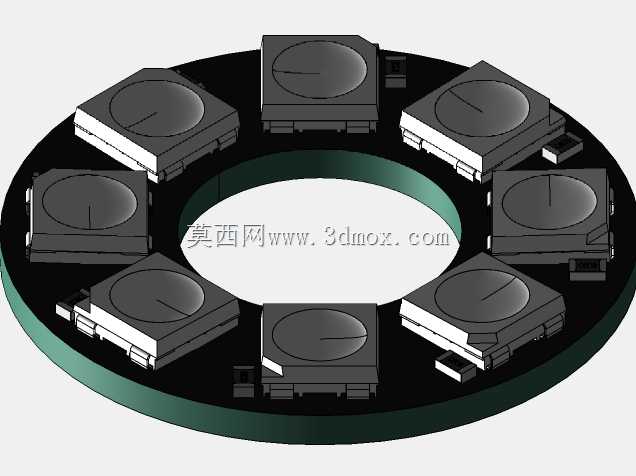

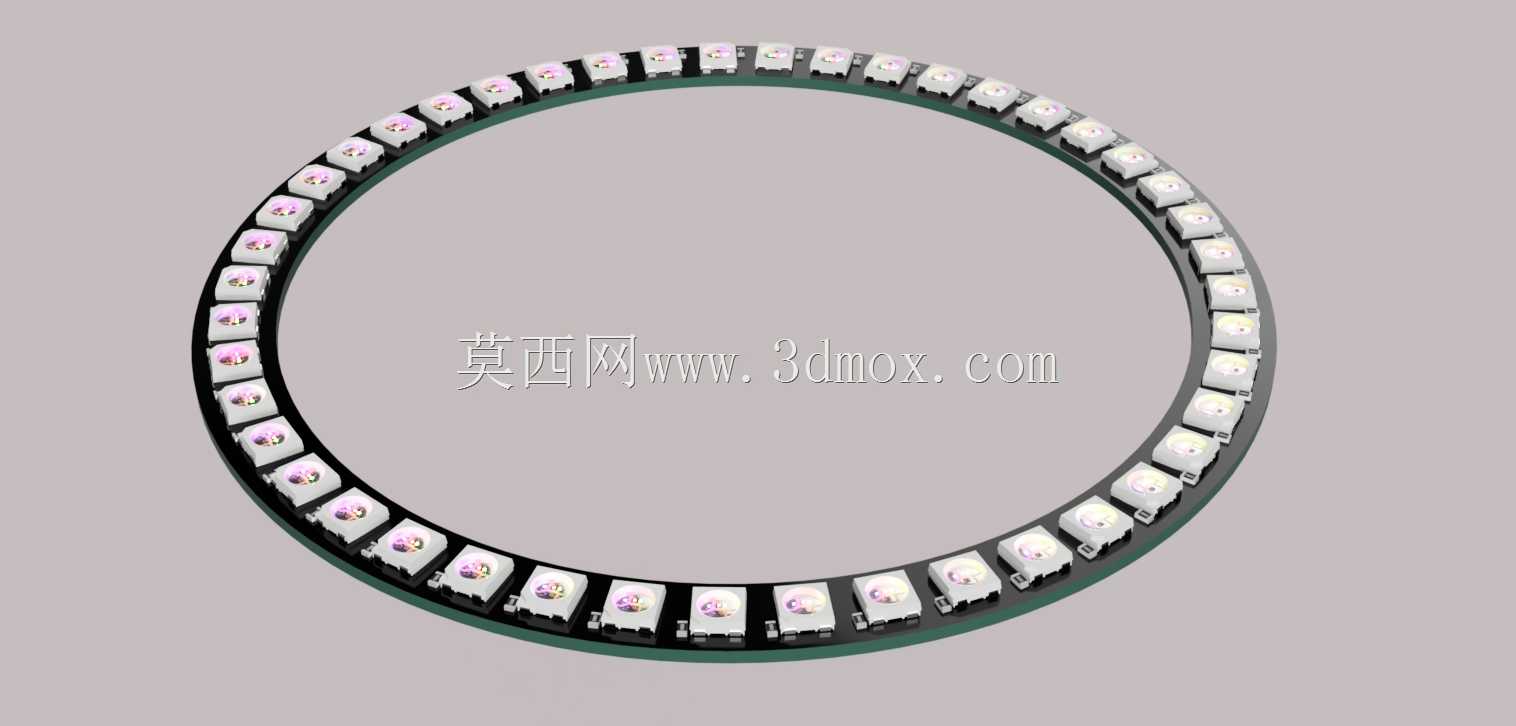

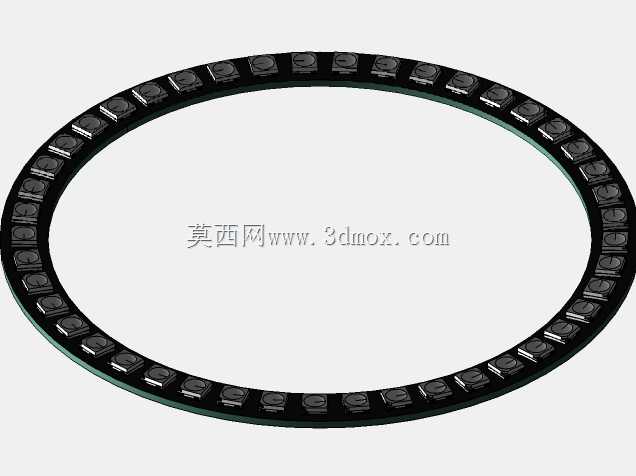

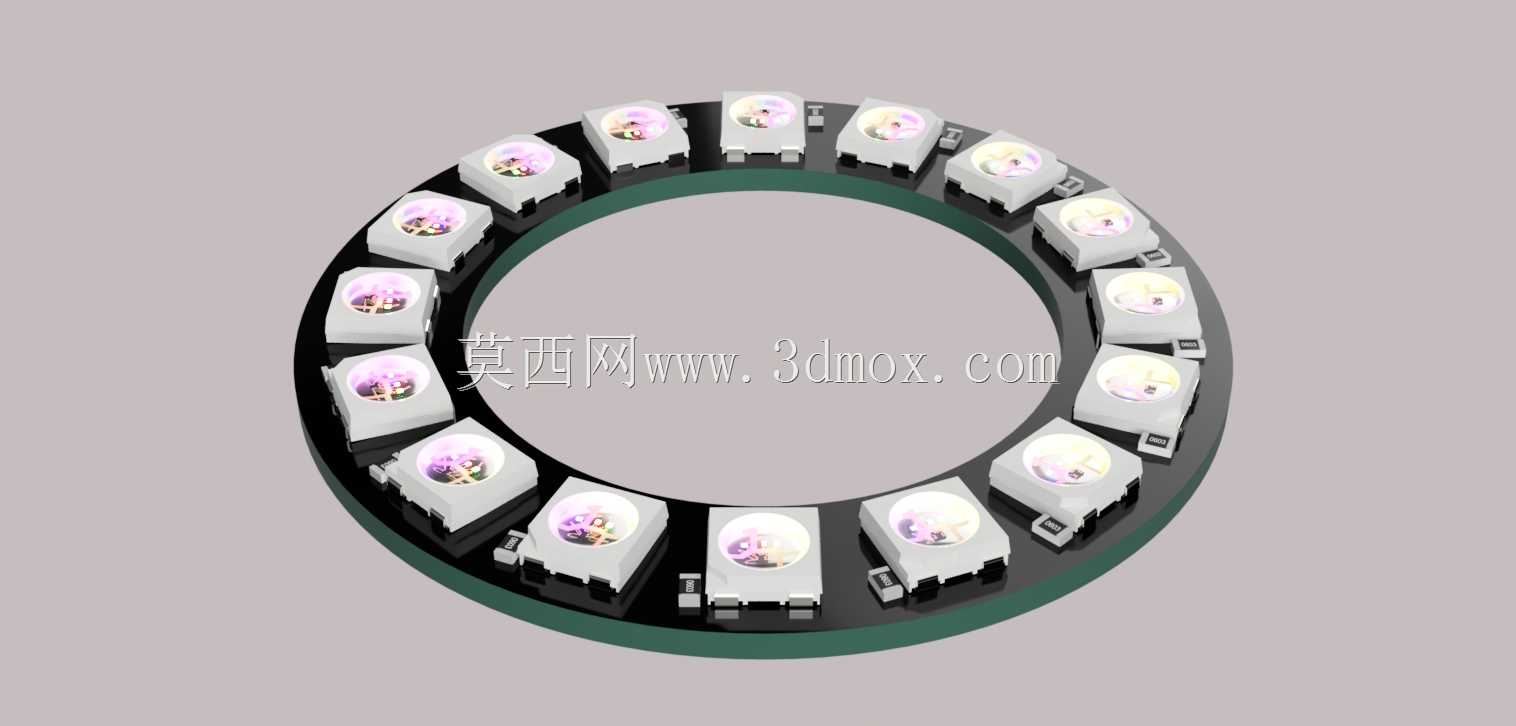

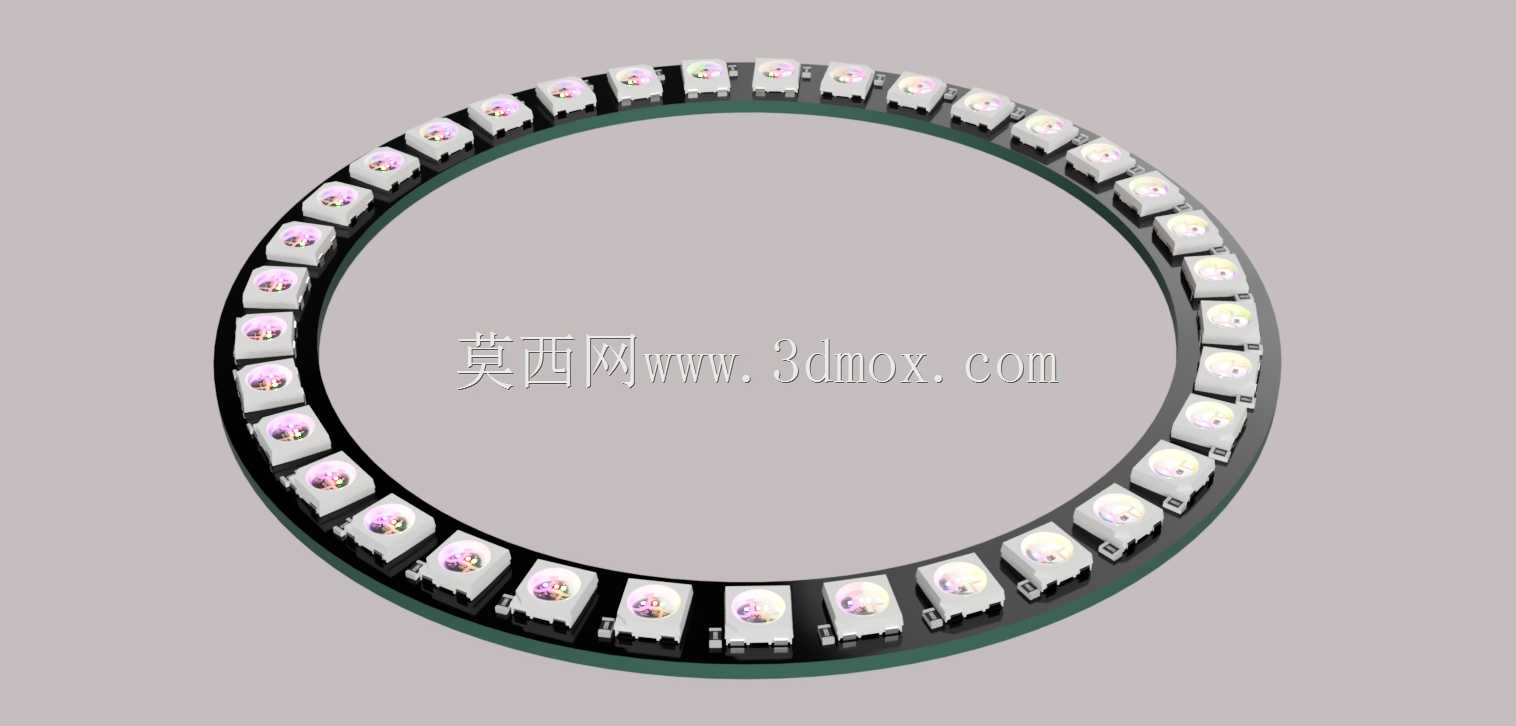

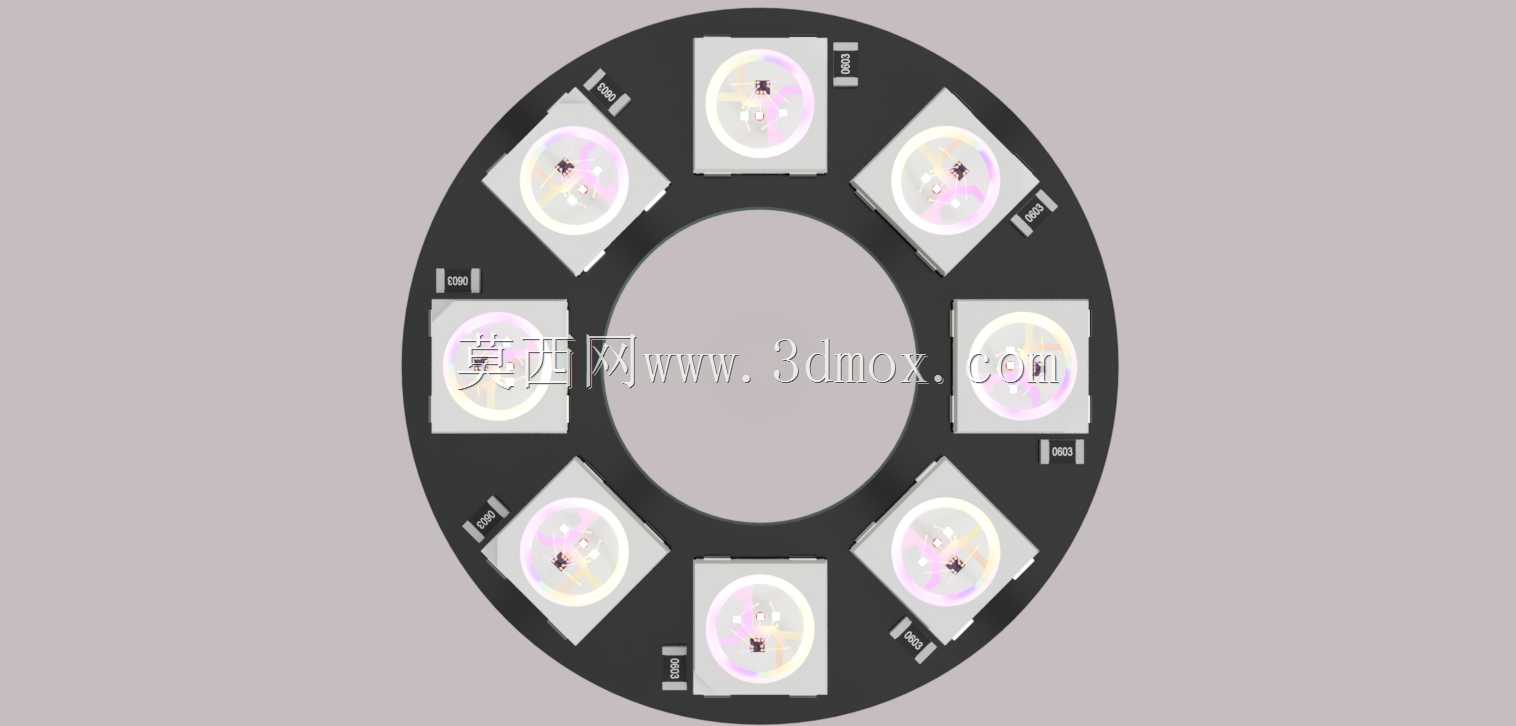

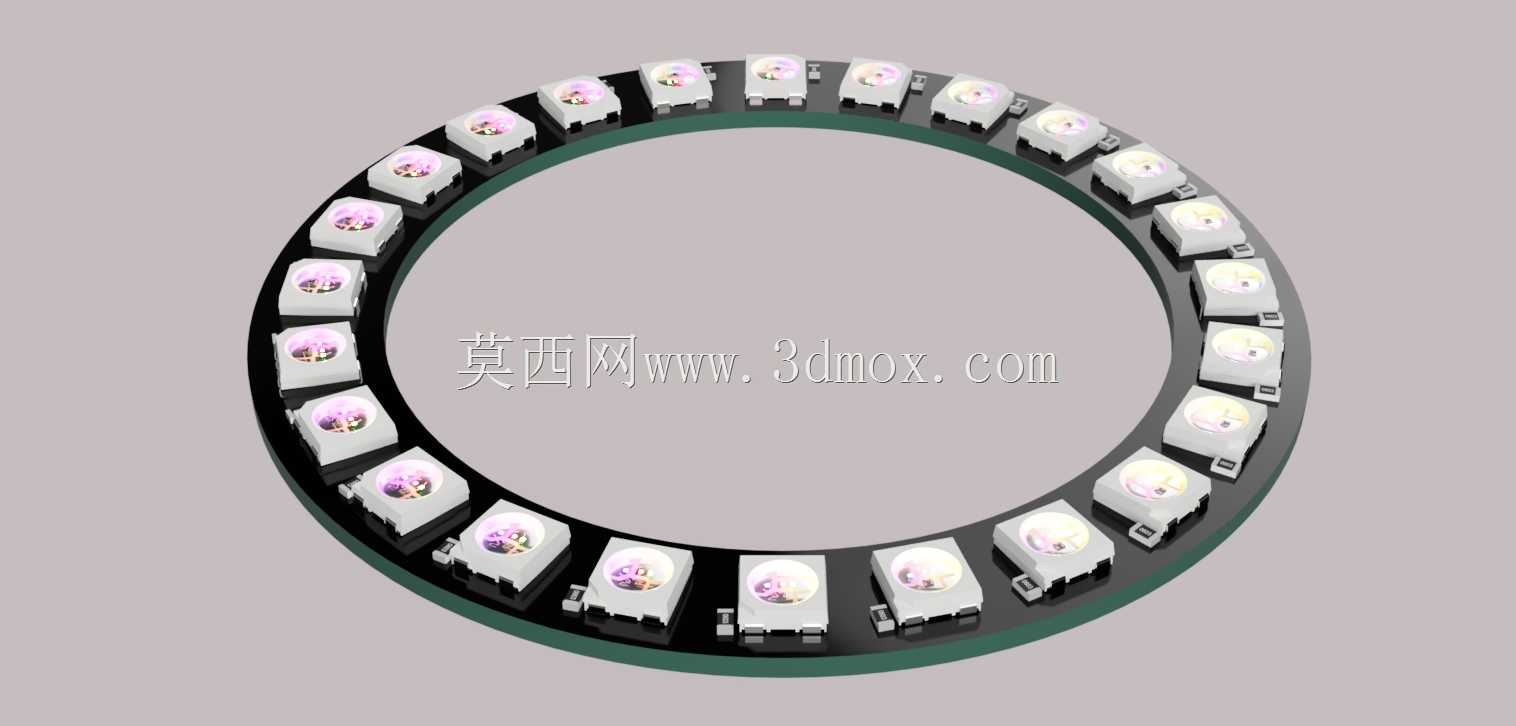

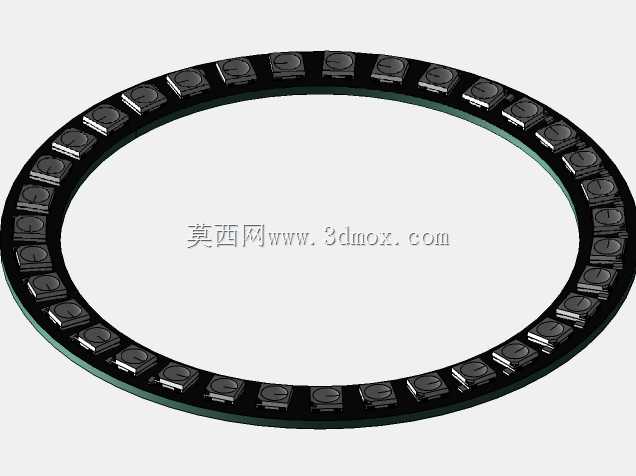

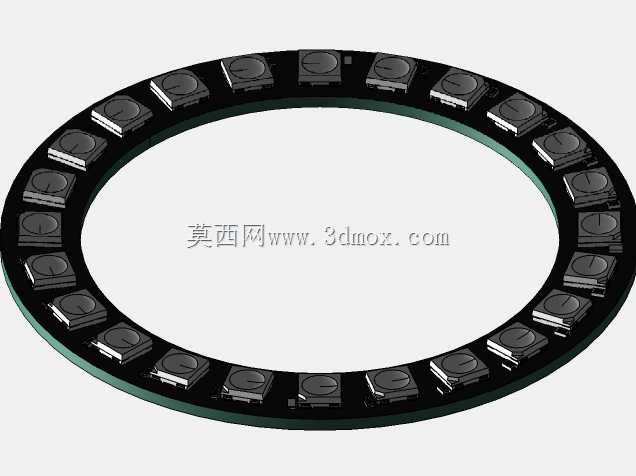

WS2812B环形多灯位黑色PCB灯板结构

　　这类环形排布的WS2812B灯板，常被用在小型智能设备的状态指示、创意装饰光源、机器视觉辅助补光、可穿戴发光配饰这类场景里，单颗灯珠支持RGB全彩独立寻址，不需要复杂的多路布线就能实现流水、渐变、定点显色这类灯光效果，相比直插式LED的环形排布，贴片式的结构能把整体厚度压得更薄，适配内部空间局促的安装场景。设计这类灯板的时候，首先要匹配对应灯珠的焊盘尺寸，每颗WS2812B的信号走线要做等长处理，避免信号传输延迟导致的灯珠显色不同步，电源走线要根据带载灯珠的总电流做加宽处理，防止大电流下走线压降过高导致末端灯珠亮度不足。这次的黑色PCB版本，是针对市售兼容款WS2812B的实际尺寸做的适配调整，相比原版参考设计，

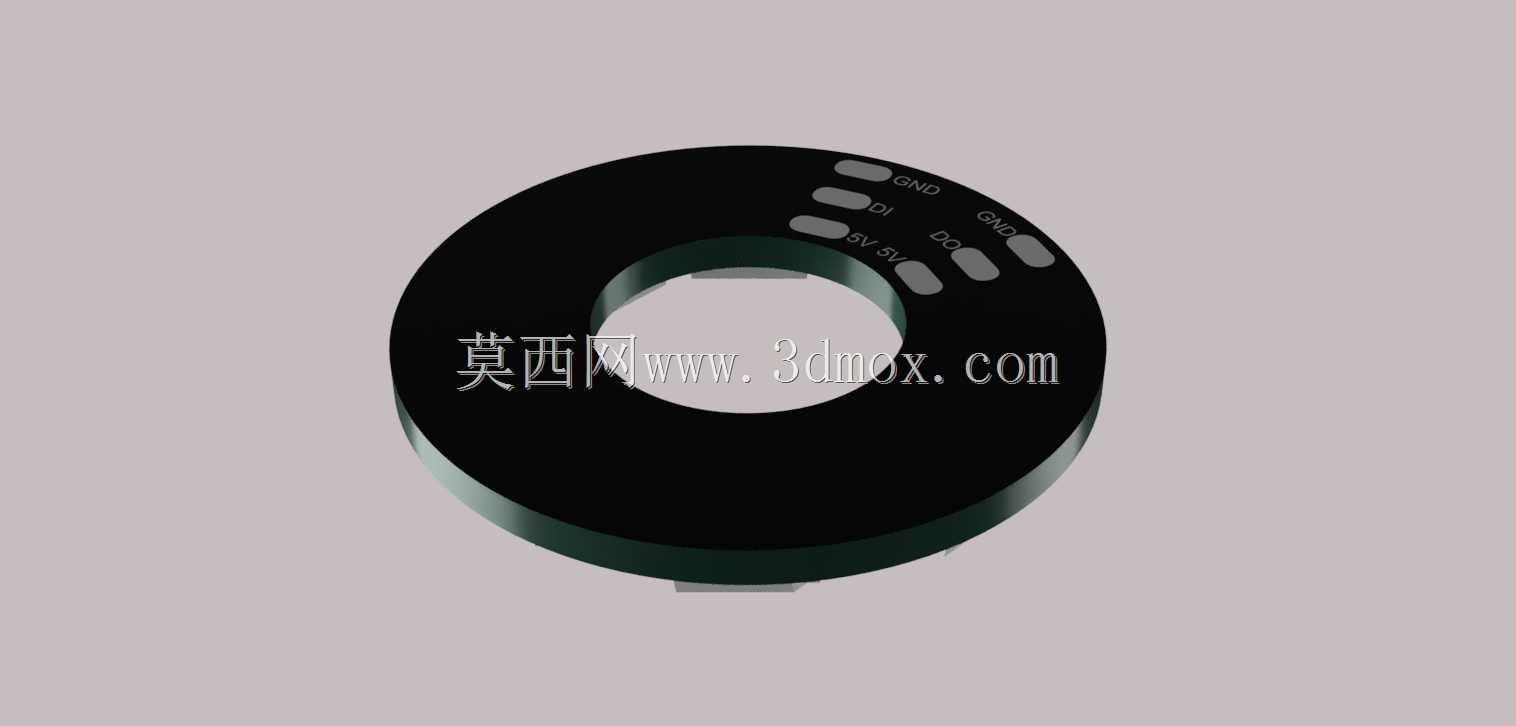

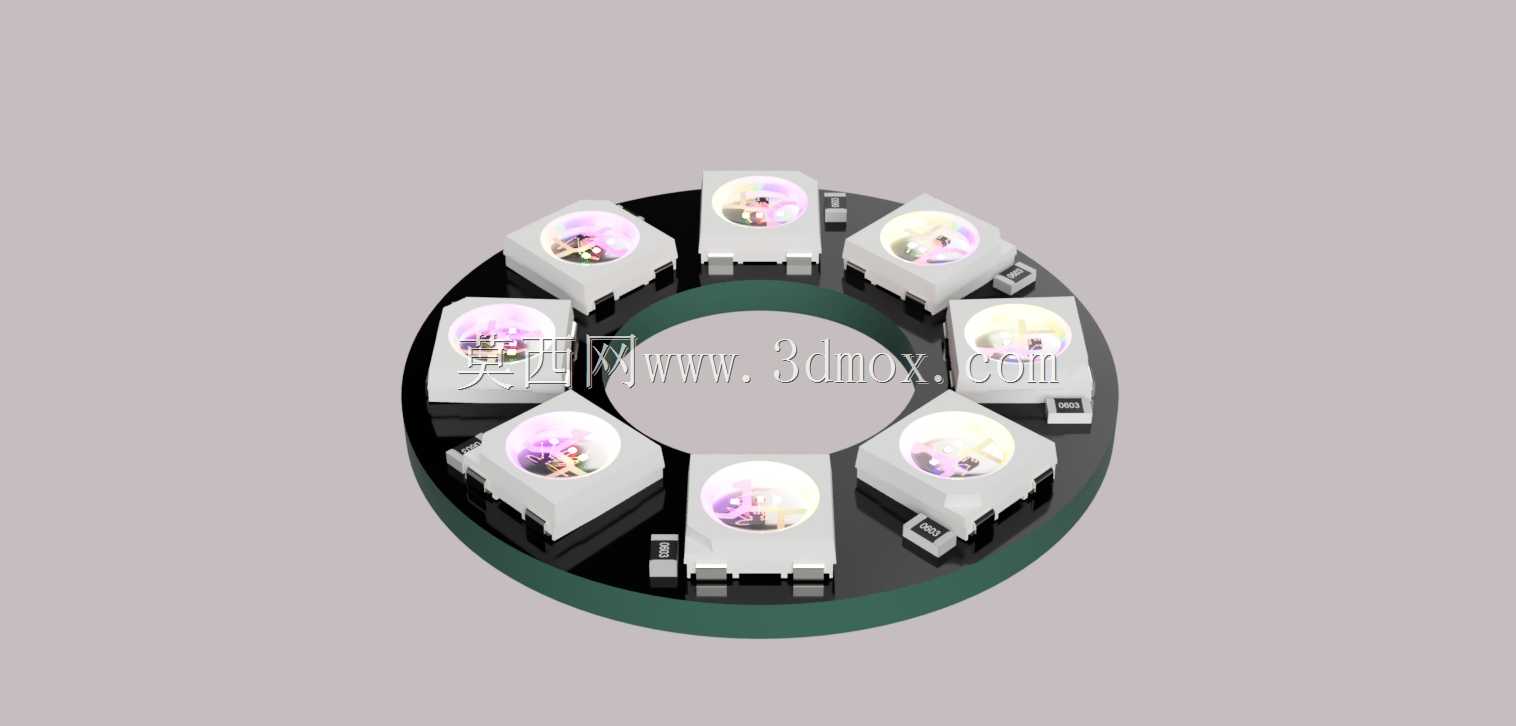

　　兼容款灯珠的封装宽度更大，原版的焊盘间距无法直接适配，重新调整了焊盘位置与走线间距，避免焊接时出现连锡、虚焊的问题。环形结构预留了中心安装孔，可直接通过螺丝固定在对应直径的支撑柱上，不同灯数的版本覆盖8、16、24、35、45颗灯珠的配置，适配不同外径尺寸的安装需求，最小的8灯版本外径可适配小型旋钮的背光安装，45灯的版本可覆盖更大范围的环形补光需求。安装边界上，灯板背面做了阻焊层全覆盖，避免安装时与金属支撑件接触造成短路，信号输入输出端预留了标准焊盘，可直接对接杜邦线或者焊接排线，不需要额外做转接板。实际使用中，这类环形灯板的供电端建议就近加滤波电容，吸收灯珠开关瞬间的电流尖峰，避免信号干扰导致的灯珠乱闪，

　　黑色阻焊层相比绿色阻焊层，在暗环境下的漏光更少，灯光显示的对比度更高，适合对灯光显示效果有要求的设备集成场景。不同灯数的版本中心孔尺寸保持统一，同安装结构下可直接替换不同灯数的版本，不需要调整安装固定结构，方便设备迭代时调整灯光密度。
