运输卡车拖车右置集装箱门锁结构

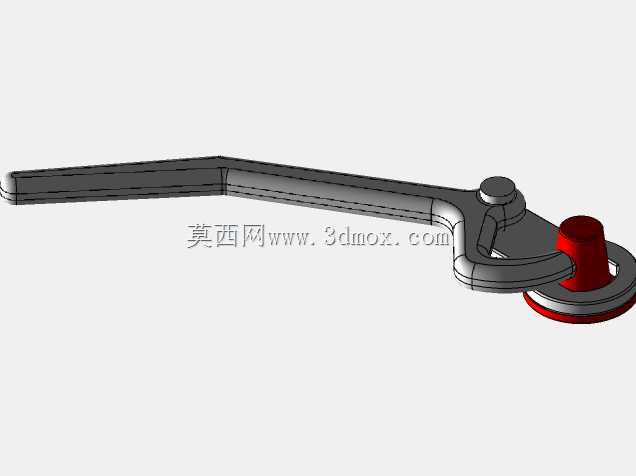

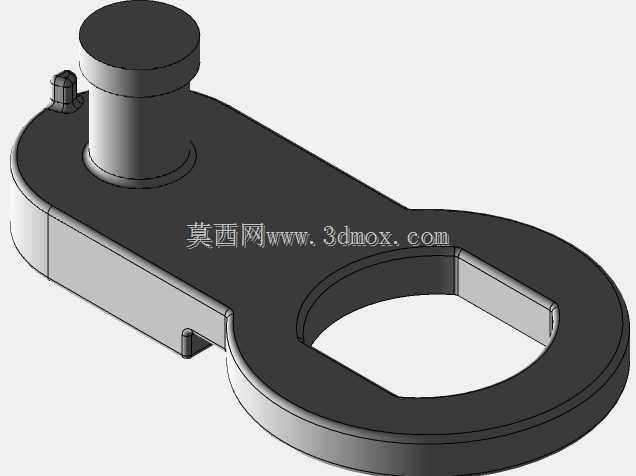

　　这款右置集装箱门锁主要适配运输卡车、半挂拖车的侧开式集装箱厢门，是货运载具厢体密封锁止环节的核心受力构件，日常承担厢门闭合后的锁止、防意外开启、承载运输途中颠簸载荷的作用，在公路干线物流、港口短驳运输、厂区物料转运等场景的载具上应用广泛，能避免运输过程中因厢门脱开导致的物料遗撒、货损等问题。从结构设计来看，该锁采用长悬臂操作手柄搭配偏心锁止凸轮的结构，手柄做了弯折成型处理，操作时的力臂长度经过匹配设计，操作人员无需额外辅助工具，徒手扳动手柄即可完成锁止与解锁动作，弯折的手柄形态也能避开厢门侧边的加强筋、包边等凸起结构，避免操作时出现干涉。锁头部分采用带红色缓冲衬垫的旋转压合结构，锁止时凸轮旋转带动压盘压紧厢门门框的锁座，

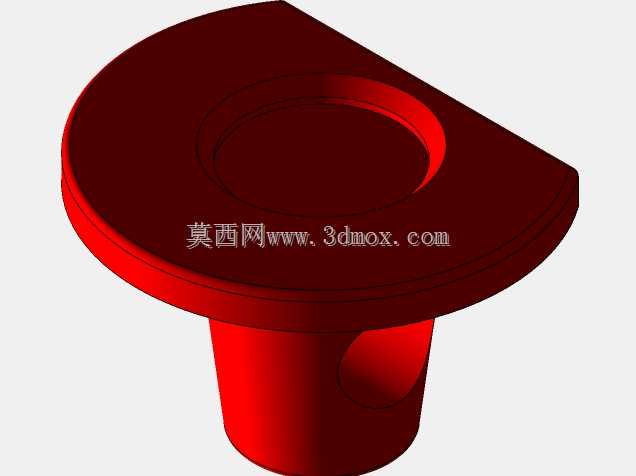

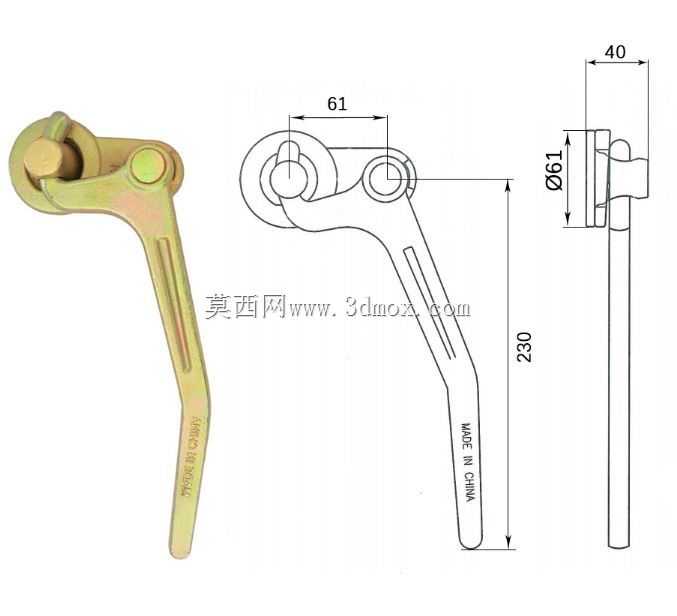

　　衬垫可以补偿门框制造公差、焊接变形带来的间隙不均问题，同时缓冲运输途中的振动冲击，减少金属构件之间的硬摩擦异响，也能避免长期硬接触导致的锁座磨损、锁止间隙变大问题。安装边界方面，该锁的手柄回转平面与厢门门板平面平行布置，安装时需在厢门门板对应位置预留锁轴的穿装孔位，锁座需焊接固定在车厢门框的对应侧边，锁体整体的外伸尺寸经过控制，不会超出厢体的外廓尺寸限值，满足道路运输车辆的外廓尺寸法规要求，不会在行驶中剐蹭周边物体。设计过程中针对悬臂手柄的受力做了结构强化，手柄的弯折处做了圆弧过渡处理，避免应力集中导致的长期使用断裂问题，手柄截面采用变厚度设计，靠近锁轴的受力段厚度更大，握持端做了收窄处理，兼顾结构强度与操作握持的舒适度。

　　锁轴与门板之间设置有耐磨衬套，长期反复开关操作也不会出现轴孔磨损松旷的问题，锁止状态下手柄可以通过自带的卡扣结构固定在门板上，避免车辆行驶过程中手柄因振动反复跳动产生异响甚至意外解锁。该锁的锁止行程经过匹配，压盘的压紧量可以在安装时通过锁轴上的调节螺母进行微调，适配不同厚度的门框密封胶条，保证厢门关闭后胶条的压缩量处于合理区间，既可以实现厢体的防水防尘密封，也不会因为压缩量过大导致开关操作力过大、胶条过早老化失效。
