斜导柱式滑块抽芯注塑模具结构

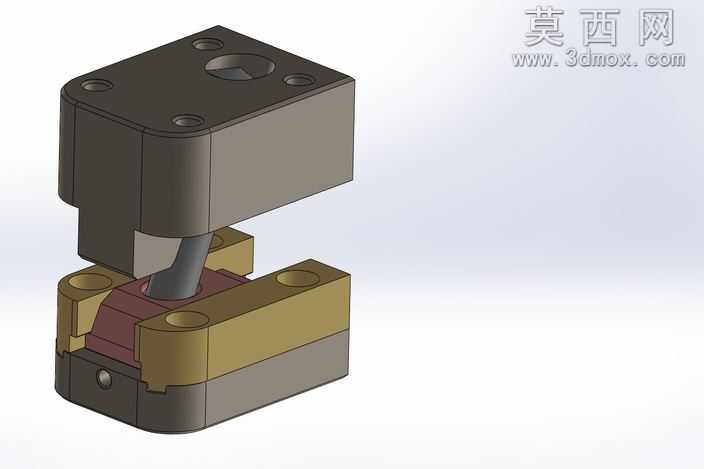

本作品为典型斜导柱驱动滑块抽芯注塑模具结构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循注塑模具设计规范，对各配合部件预留合理公差间隙，保证开合模动作逻辑顺畅无干涉。模型整体分为上下两大模体部分，上模部分包含定模座板、定模板、斜导柱固定结构，定模座板设置有标准定位圈安装位与主流道通孔，四角布置内六角螺丝安装沉孔用于模体锁紧固定，斜导柱采用倾斜角度设计，与滑块上的斜导柱孔保持精准配合公差，保证抽芯动作的驱动力传递稳定。下模部分包含动模板、滑块组件、型芯镶件、动模座板，滑块采用分体式组合结构，滑动面与动模板导向槽做贴合设计，保证抽芯滑动过程平稳无卡滞，滑块成型端设置与产品倒扣匹配的成型面，与中心型芯镶件紧密贴合形成完整产品型腔；型芯镶件采用独立镶拼结构，便于后续加工与更换，动模板四角同样设置螺丝锁紧孔，与定模部分对应孔位保持同轴度。渲染阶段采用工业级写实材质方案，模架主体钢材部件采用哑光磨砂金属材质，还原模具钢的真实质感，滑块滑动配合面做轻微高光处理体现加工精度，斜导柱采用亮面淬火钢材质区分功能部件，型腔成型区域采用偏红的硬质合金材质突出成型核心区域，各部件边缘做轻微倒角处理，避免尖锐棱角不符合实际加工工艺。设计思路围绕小尺寸带侧向倒扣产品的注塑成型需求展开，采用经典斜导柱抽芯结构，结构简单可靠加工成本低，合模时斜导柱带动滑块复位，锁紧块压紧滑块承受注塑成型压力，开模时斜导柱驱动滑块完成侧向抽芯动作，脱出产品倒扣后即可完成产品顶出，整体结构紧凑，各部件布局合理，无冗余设计，可直接作为同类型滑块抽芯模具的设计参考，也可用于模具教学演示抽芯动作原理，建模过程中对所有标准件如内六角螺丝、定位销都做了还原，保证模型结构的完整性与工程实用性。
