注塑模具核心腔分体式结构三维设计

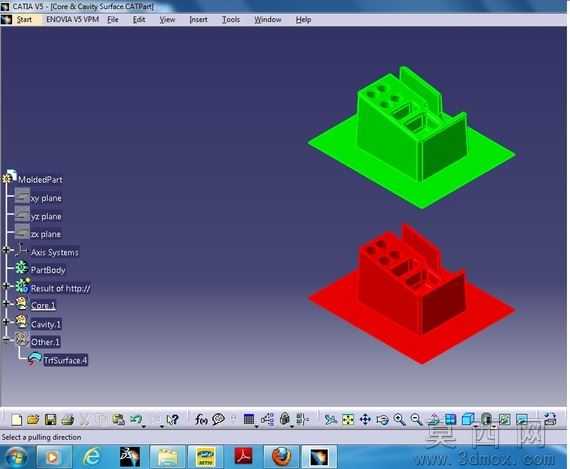

本作品为注塑模具核心成型部件的三维结构设计，依托三维建模软件完成全参数化构建，完整呈现模具核心腔的凹凸模配对结构。建模过程中首先以产品成型轮廓为基准，通过草图绘制、凸台拉伸、切除特征等基础操作构建主体基体，随后针对型腔与型芯的配合面做精准的分型面处理，确保凹凸模合模时能够完全贴合，无错位间隙，避免注塑过程中出现飞边、缺料等成型缺陷。模型中清晰区分了绿色型芯与红色型腔两个核心部件，两个部件均带有一体化的安装基准底板，底板上预留了标准的模架安装定位特征，能够直接适配标准模架的装配需求，无需二次调整安装位。在细节结构处理上，成型区域内的多个柱状凸台、凹槽结构均做了脱模斜度处理，所有棱边位置按照注塑工艺要求添加了适配的圆角特征，避免应力集中导致的模具开裂问题，同时也能减少注塑件顶出时的刮损风险。建模过程中严格遵循注塑模具设计规范，对型腔壁厚、型芯强度做了结构校验，确保模腔能够承受注塑过程中的熔体压力，不会出现变形、溢料问题。模型的特征树层级清晰，所有成型特征均保留参数化关联，后续若需调整产品尺寸，可直接修改对应草图参数完成整体结构更新，大幅提升模具改模效率。渲染展示阶段采用差异化纯色材质区分型芯与型腔部件，直观呈现两个部件的配合关系与结构差异，视图角度选择能够完整展示成型面的所有细节特征，包括内部的卡槽、定位柱、避让槽等细小结构，清晰还原核心腔的完整设计逻辑，可直接用于模具设计教学、结构方案评审以及后续的模架装配设计参考，为整套注塑模具的设计提供核心的成型部件结构依据。
