保罗式双筒望远观测设备结构设计

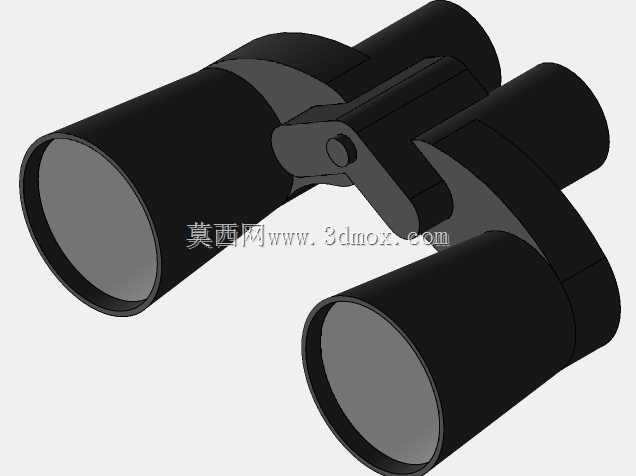

　　户外勘测、野外巡检、赛事观测、户外观鸟等场景中，手持双筒观测设备是一线作业人员、爱好者常用的目视观测工具，这类设备依靠双目光路合像降低长时间观测的视觉疲劳，相比单筒观测设备具备更强的立体视觉感知能力，在远距离目标识别、地形细节判断场景中具备更高的观测效率。本次设计的保罗式双筒观测结构，采用经典的双侧独立镜筒加中置铰接桥的结构布局，镜筒主体采用等径直筒设计，物镜端直径大于目镜端，匹配大口径物镜的通光需求，保证低光照环境下的进光量，提升昏暗场景下的观测清晰度。

　　从结构设计逻辑来看，两个镜筒通过中置的铰接转轴连接，转轴处设置阻尼调节结构，用户可根据自身瞳距自由调整两个镜筒的开合角度，适配不同人群的瞳距范围，调整过程中阻尼均匀无卡顿，调整到位后可保持角度稳定，不会在观测过程中出现镜筒偏移的问题。镜筒内部预留了棱镜安装腔、物镜调焦移动腔、目镜组安装位，其中保罗棱镜的安装位设置有定位凸台，装配时可直接将棱镜卡入定位凸台后点胶固定，无需额外调整棱镜光轴，大幅降低装配环节的光轴校准工作量，适合批量生产的装配需求。物镜组通过调焦滑套安装在镜筒前端的腔体内，滑套与镜筒内壁采用间隙配合，配合面设置有导向筋，保证调焦过程中物镜组沿光轴方向直线移动，不会出现偏斜导致光轴偏移的问题，调焦行程覆盖常规观测距离范围，可满足从近距观测到远距观测的焦距调整需求。

　　外形尺寸方面，整镜在收拢状态下的宽度适配成年人单手握持的尺寸范围，镜筒外壁设置有防滑纹理区域，对应手持时的手指握持位置，提升手持时的摩擦力，避免出汗或沾水后出现滑落的问题。镜筒的物镜端和目镜端均预留了滤光片、眼罩的安装接口，用户可根据使用场景加装中性滤光片用于强光环境观测，或加装橡胶眼罩提升观测时的眼部贴合度，阻挡侧边杂光进入光路影响观测效果。安装边界上，中置铰接桥的顶部预留了三脚架转接螺孔的安装位，可通过标准转接件将整镜固定在常规相机三脚架上，满足长时间定点观测的使用需求，无需全程手持，降低长时间观测的劳动强度。

　　从功能特性来看，该结构的镜筒壁厚经过优化，在保证结构强度、避免外力挤压导致镜筒变形影响光轴精度的前提下，尽可能降低整体重量，适配长时间手持携带的使用需求。镜筒的接缝处均设置有密封槽，可加装橡胶密封圈实现基础的生活防水能力，应对户外突发小雨、露水侵袭的使用场景，避免水汽进入镜筒内部导致棱镜、镜片起雾发霉的问题。铰接结构的转轴采用金属嵌件设计，相比纯塑料转轴具备更高的耐磨性能，经过上万次开合调整后仍能保持稳定的阻尼手感，不会出现松动、晃量的问题，长期使用后光轴稳定性依然可靠。

　　在实际应用中，这类结构的双筒观测设备可适配多种场景的使用需求，电力巡检场景中可用于观测高处输电线路的绝缘子、金具状态，无需登高即可完成初步排查；林业调查场景中可用于远距离观测林木长势、识别野生动物活动痕迹；户外赛事场景中可用于远距离观看赛场细节，获得更好的观赛体验；户外观鸟场景中可在不惊扰鸟类的前提下清晰观测鸟类的形态、行为特征。设计过程中充分考虑了不同使用场景的通用性需求，没有设置多余的复杂结构，整体结构简单可靠，零部件数量少，加工装配难度低，可采用注塑工艺加工镜筒主体结构，配合金属转轴、光学镜片即可完成整机组装，生产成本可控，适合规模化量产。同时结构预留了充足的改装扩展空间，用户可根据自身需求更换不同倍率的目镜组、不同口径的物镜组，实现不同倍率、不同通光量的观测需求，无需重新开模制作镜筒主体，大幅降低衍生型号的开发成本。
