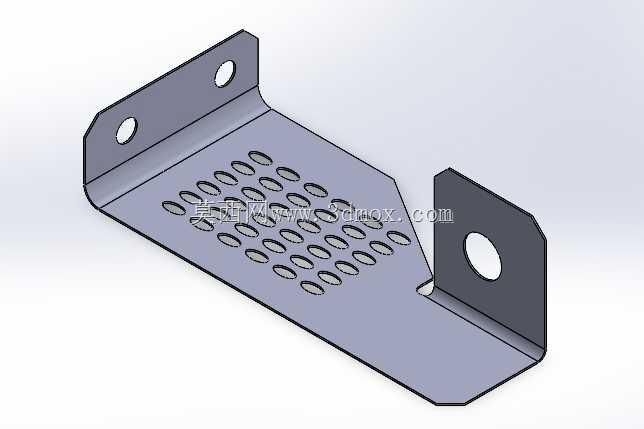

CA6140机床用带散热孔折弯安装钣金支架

　　这款折弯成型的钣金支架，是CA6140普通车床进给箱外侧配套的安装承托构件，日常在机床运行过程中承担两个核心作用：一是作为小型电气检测模块的固定基座，二是承接进给箱部位溢出的少量润滑油，避免油液直接滴落到床身导轨面影响导轨润滑精度。从结构设计逻辑来看，整体采用2mm厚冷轧钢板一次折弯成型，没有额外的焊接拼接结构，能有效避免焊接变形带来的安装面平面度误差，批量加工时仅需通过冲孔、折弯两道核心工序即可完成，加工成本低且成品一致性好。主体承托面排布的密集椭圆冲孔，并非单纯的减重设计，一方面是为了让滴落到支架上的润滑油能够顺着孔位回流到下方的接油槽，避免油液在支架表面积聚，另一方面也能让支架下方电气模块工作产生的热量通过冲孔自然散出，

　　避免局部温度过高加速线路老化。两侧向上折弯的安装耳板，分别设置了圆形安装孔，其中一侧耳板做了切角处理，是为了避让进给箱侧边突出的调节手柄座，避免安装时出现干涉，安装孔的孔径匹配M6内六角圆柱头螺钉的安装尺寸，孔位中心距严格匹配进给箱侧壁预设的螺纹孔位置，安装时不需要额外配打孔位，直接对位锁紧即可完成固定。从安装边界来看，支架整体折弯高度控制在45mm，安装后突出进给箱侧壁的距离不超过60mm，不会超出机床外防护的安装边界，不会影响机床原有外罩的装配，也不会在操作人员更换进给箱手柄时造成磕碰。在实际建模过程中，折弯处的R角严格按照2mm板厚的最小折弯半径设置，避免折弯时出现板材开裂的问题，所有冲孔的边缘都做了去毛刺处理的工艺预留，

　　安装耳板的安装孔位同轴度公差控制在0.1mm以内，保证安装时螺钉能够顺利穿入，不会出现别劲的问题。这类钣金支架在机床设备中属于典型的辅助承托构件，看似结构简单，实则每一处结构细节都对应实际装配和使用的需求：如果没有设置密集冲孔，油液积存在支架表面，长期运行后会混合切屑形成油泥，清理难度极大；如果耳板没有做切角避让，安装时就需要现场修配件，不仅增加装配工时，还可能破坏支架的表面防锈涂层；如果折弯高度设置过高，就会和外防护产生干涉，需要额外修改防护结构，增加整体改造成本。在做这类机床钣金件设计时，不能只单纯考虑结构强度，还要兼顾装配便利性、使用过程中的维护需求、和周边构件的干涉避让，很多新手设计师在做这类构件时，往往只关注能不能装得上，

　　忽略了使用过程中的排油、散热、避让等细节，导致零件装机后出现各种使用问题，反而需要反复修改图纸，增加加工和装配的成本。这款支架的主体承托面平面度公差控制在0.2mm以内，保证安装在上面的电气模块能够保持水平，不会因为支架倾斜导致检测模块的检测角度出现偏差，影响检测精度。两侧耳板和主体承托面的折弯角度严格控制在90°±0.5°，避免安装后出现歪斜，导致支架和进给箱侧壁之间出现缝隙，影响固定稳定性。
