CA6140车床配套钣金外壳结构设计

　　在普通卧式车床的整机配套结构中，钣金类零部件承担着防护、走线、部件安装承载的多重作用，本次针对CA6140车床开发的这套钣金结构，主要覆盖车床操作侧的电气接口安装、传动区域防护以及局部走线收纳的功能场景。从实际车间应用来看，CA6140作为通用型卧式车床，日常加工过程中会持续产生切屑飞溅、切削液雾化飘散的问题，同时车床的外置电气接线、操作辅助模块如果没有对应的钣金壳体做防护，很容易被切屑刮擦破损，或是被切削液侵蚀造成线路短路，这套钣金结构正是针对这些现场痛点做的定向设计。

　　设计过程中优先考虑了安装适配性，所有折弯边的尺寸都严格匹配CA6140车床床身的预留安装孔位，安装边界完全贴合床身侧壁的安装基面，不需要对原有床身做二次打孔或打磨处理，现场装配时可以直接通过螺栓完成固定，单组壳体的安装耗时控制在十分钟以内，适配车间日常设备维保、部件更换的快装需求。结构上采用1.2mm厚度的冷轧钢板做基材，所有折弯位置都做了R0.74的圆角处理，既避免了锐边对装配人员造成划伤，也能通过折弯圆角释放板材冲压过程中的内应力，减少长期使用过程中出现的焊接变形、应力开裂问题。

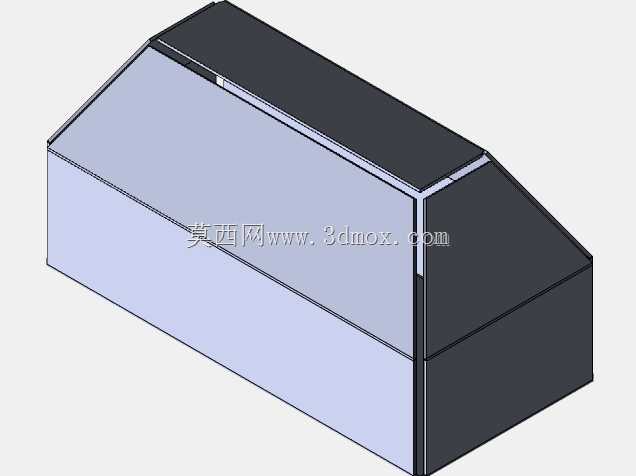

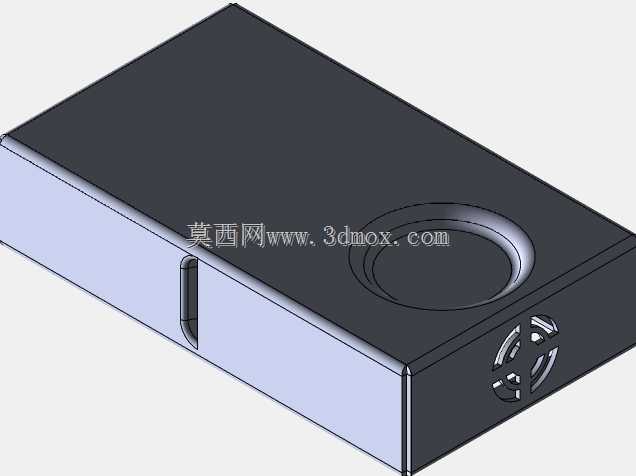

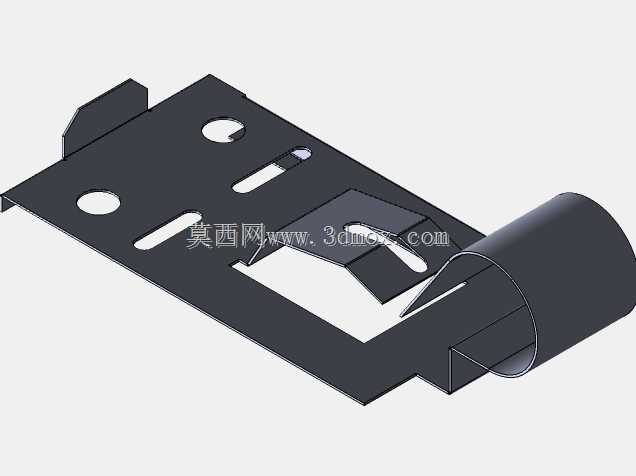

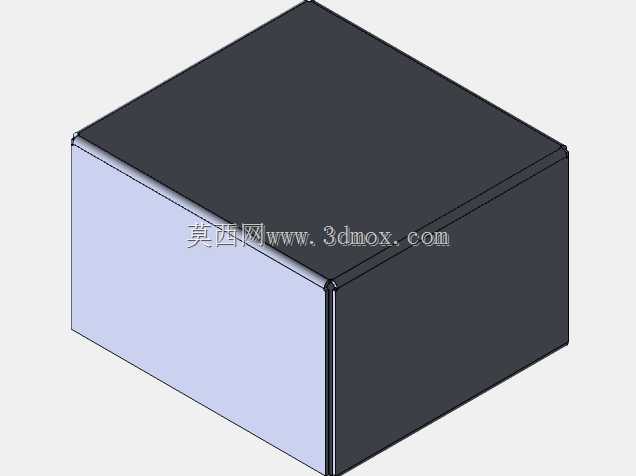

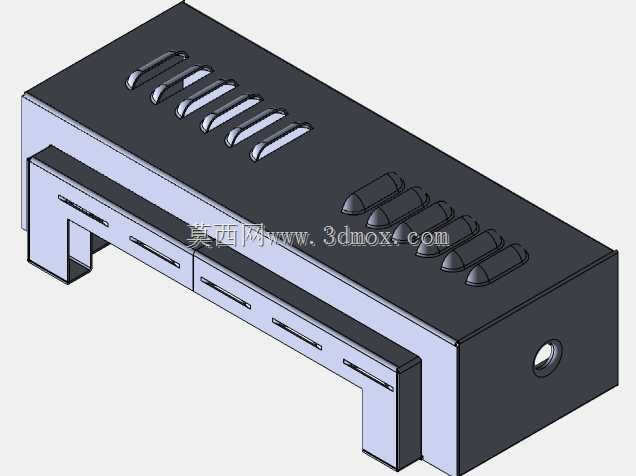

　　从结构细节来看，这套钣金件拆分了三个独立的壳体模块，分别对应不同的安装区域：长条形的主壳体覆盖在车床进给箱外侧的走线区域，表面预留了多组平行的散热槽孔，既可以保证内部电气接线的散热需求，也能阻挡大尺寸切屑进入壳体内部；带安装凸台的侧置壳体用于安装车床的外置操作接口，壳体侧面预留的卡扣结构可以直接固定接线端子排，不需要额外在壳体内部焊接安装支架，减少了焊接工序带来的变形量；小型的方形盖板则用于覆盖床身侧面的检修口，通过侧边的折弯卡扣实现快拆，日常检修线路时不需要完全拧下所有固定螺栓，掀开盖板即可完成操作。

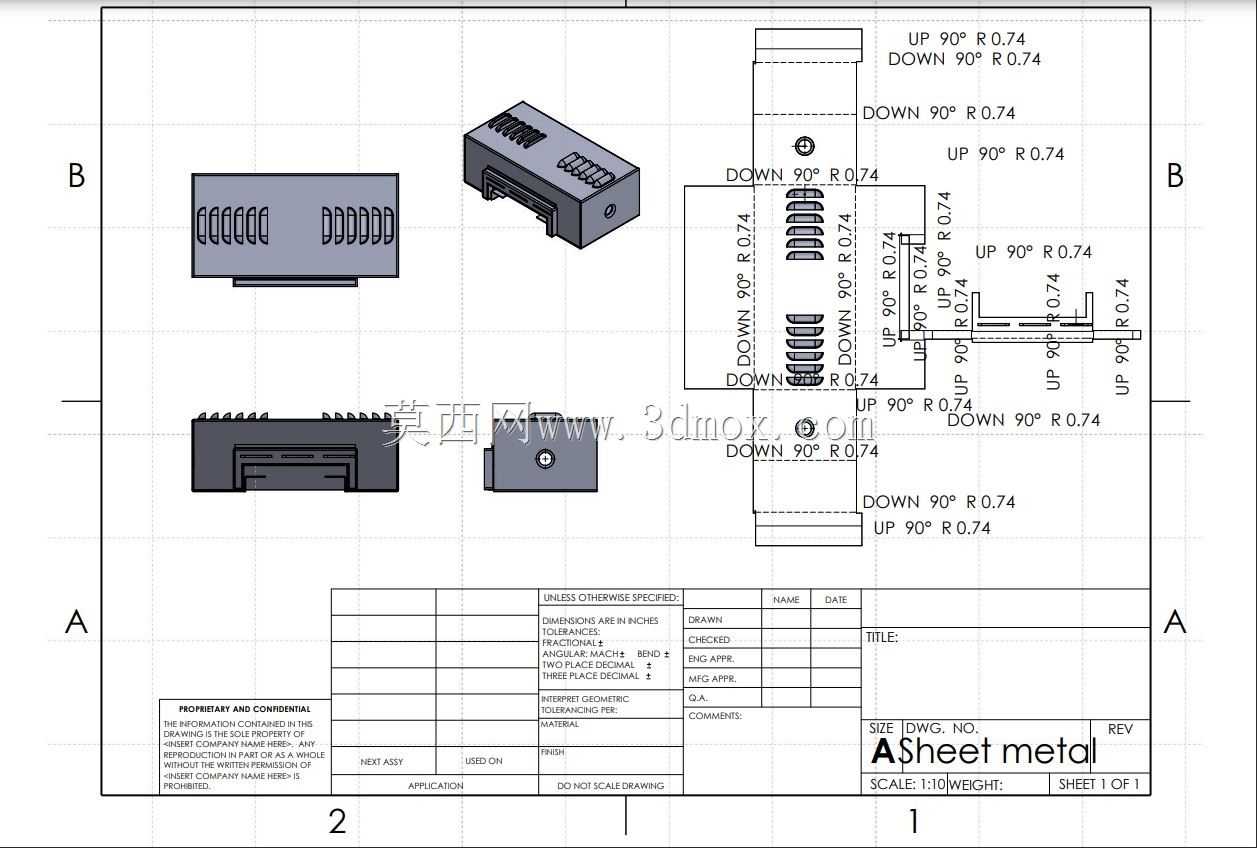

　　折弯工艺的排布上，所有向上、向下的90度折弯都做了统一的R角规范，同方向的折弯边保持在同一安装基准面上，保证壳体装配后和床身基面的贴合间隙控制在0.5mm以内，避免切削液从缝隙渗入壳体内部。图纸标注的1:1比例可以直接用于下料冲压的尺寸参考，所有孔位的位置度公差都控制在0.2mm以内，和床身预留孔的对位偏差不会造成螺栓装配卡滞的问题。表面处理环节预留了喷塑的工艺余量，钣金成型后的外形尺寸在喷涂防护层后依然能满足安装边界要求，不会出现喷涂后尺寸超差无法装配的问题。

　　实际使用场景中，这套钣金结构除了基础的防护作用，还能规整车床外侧的杂乱走线，将外露的电源线、信号线全部收纳在壳体内部，避免加工过程中长切屑缠绕线路造成的线路破损，同时规整的外表面也更便于车间日常的设备清洁，切削液和切屑不会堆积在壳体缝隙中，减少了设备清洁的工作量。针对车床加工时的振动特性，所有壳体的固定孔位都做了翻边强化处理，长期受车床振动影响也不会出现固定孔开裂、壳体松动移位的问题，结构强度完全满足车床三班倒连续加工的使用强度要求。
