M4规格16mm长度滚花指形螺钉

　　这款M4规格、螺杆有效长度16mm的指形螺钉，是工装夹具、检测治具、小型实验设备、桌面级仪器面板上极为常用的手动紧固件，日常在光学实验台架调整、3D打印机平台微调、电子设备外壳快拆、小型工装定位压紧的场景里随处可见，不需要借助螺丝刀、内六角扳手这类额外工具，操作人员直接用手指捏住头部就能完成拧紧或者松脱操作，在需要频繁拆装、快速调整松紧的工位上，能大幅减少操作辅助时间，提升装调效率。

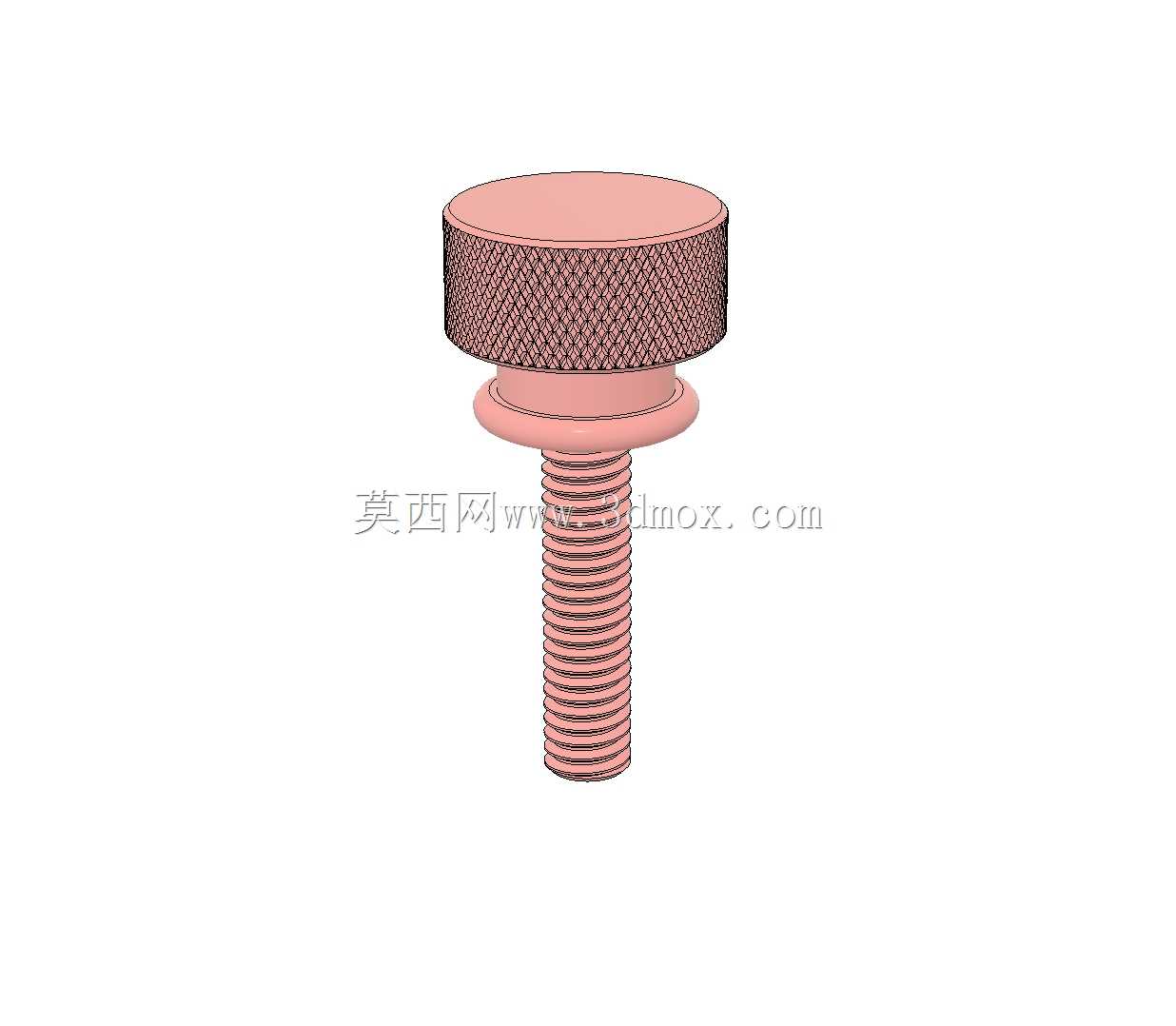

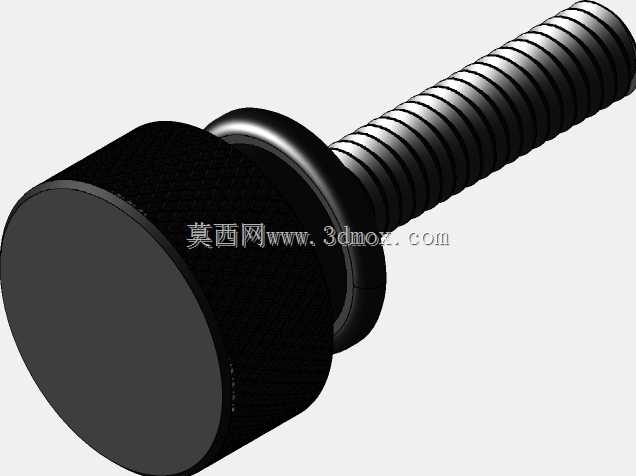

　　从结构设计来看，螺钉头部采用大直径圆盘式设计，头部外圆做了全周网纹滚花处理，滚花的齿距和齿深经过适配性设计，既不会因为齿纹过尖硌伤操作人员指腹，也能保证手指捏持旋转时足够的摩擦力，即便手上沾有少量切削液、防锈油或者无尘手套表面有轻微打滑的情况，也能可靠传递拧紧扭矩，不会出现拧不动、滑手的问题。头部下端设计有一圈直径略小于头部、大于螺纹大径的轴肩，安装时轴肩端面直接贴合被压紧件表面，一方面能增大压紧接触面积，降低被连接件表面的压应力，避免软质材料比如亚克力板、铝合金薄板、3D打印塑料件被压出压痕甚至开裂，另一方面轴肩能起到限位作用，保证螺钉拧入后头部与被连接件的贴合垂直度，避免螺纹偏载导致的螺纹滑牙、连接松动问题。

　　螺杆部分采用标准M4公制粗牙螺纹，螺纹精度适配常规6H级内螺纹孔，不需要额外定制配套螺纹孔，通用互换性极强，不管是标准型材的预制螺纹孔、板材攻丝孔，还是配合压铆螺母、焊接螺母使用都能顺畅旋合。16mm的螺杆长度经过场景适配计算，在常规2-8mm厚度的板材连接场景下，拧入深度能保持在8-14mm的合理区间，既不会因为拧入深度过浅导致连接强度不足、受振后松脱，也不会因为螺杆过长导致拧入后末端突出过多，干涉设备内部其他零部件的运动空间。

　　建模过程中对细节做了完整还原，滚花部分的纹理没有采用简化贴图处理，而是按照实际加工的滚花参数做了实体特征建模，螺纹部分也还原了真实的牙型轮廓，不是简单的贴图示意，导入各类三维装配环境后，可以直接做干涉检查、装配仿真，也能导出工程图直接用于生产加工。在实际选型使用时，需要注意安装边界：头部直径要预留足够的手指操作空间，通常头部周边需要留出至少3mm的径向操作间隙，避免周边零件过高挡住头部导致无法用手捏持旋转；轴肩的贴合面需要保证被连接件表面平整，不能有凸起的焊渣、飞边，否则会导致压紧后螺钉歪斜，螺纹承受额外的弯曲应力，长期使用容易出现螺杆断裂的问题。

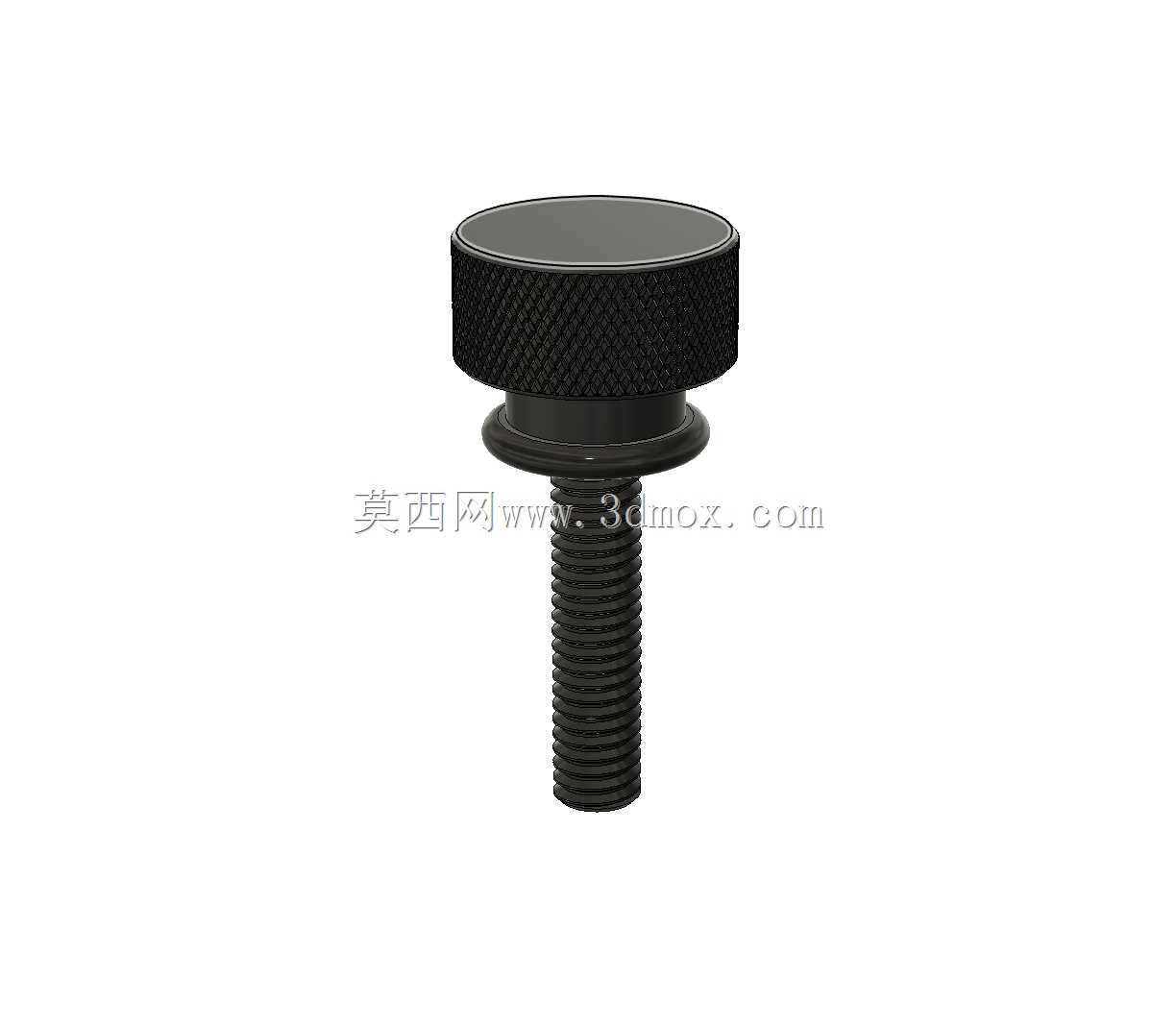

　　这类手拧螺钉和普通机螺钉的核心差异，就是把工具驱动的槽型结构替换成了适合手动操作的大直径滚花头部，在扭矩需求不大的手动调节场景下，它的操作便利性远高于需要工具的普通螺钉，尤其是在设备调试阶段，需要反复松紧调整位置的工位，不用反复寻找工具的优势会被放大很多。另外黑色的表面处理一般是发黑或者镀黑锌，具备基础的防锈能力，在普通室内工业环境下使用不会轻易生锈，外观也更适配工业设备的整体配色，不会出现亮面镀层反光干扰光学检测设备的问题，这也是很多光学设备、检测仪器优先选用这类黑色滚花指形螺钉的原因之一。在装配时，手动拧紧的扭矩通常控制在0.8-1.2N·m即可，不需要用钳子等工具额外加力拧紧，否则会导致螺纹滑牙或者滚花齿被硌变形，后续无法正常手动操作。
