Flukcsi永磁电机典型结构三维设计

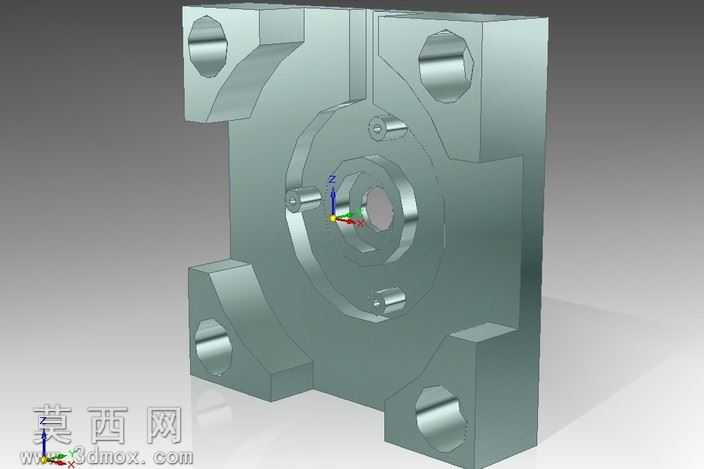

本作品为Flukcsi永磁电机的典型值结构三维设计，建模过程依托三维机械设计软件完成，全程遵循机械设计的公差配合与结构合理性准则，完整还原了该款永磁电机的核心装配结构。建模阶段首先从电机的核心安装基座入手，精准绘制方形安装法兰的外轮廓，对四个角位的沉头安装孔进行参数化建模，严格匹配孔位的同轴度、沉孔深度与孔径公差，保证后续实际装配时的安装适配性。基座主体的弧形避让结构采用曲面拉伸与布尔运算结合的方式完成，既保证了结构的轻量化设计，又预留了足够的内部绕组与磁钢安装空间。中心轴孔区域是建模的核心部分，依次完成轴承安装位、转子定位台阶、输出轴通孔的结构绘制，对轴孔周边的三个径向定位销孔做了精准的位置度约束，保证转子装配后的同心度要求，避免电机运行时出现径向跳动问题。材质与渲染阶段，针对电机基座的金属材质特性，赋予了哑光铸铝的材质属性，调整材质的粗糙度、金属度参数，还原金属机加工后的细腻质感，对安装孔、定位销孔的内壁做了轻微的反光处理，体现机加工面的工艺特征；场景采用柔和的三点布光，搭配渐变灰色背景，既清晰展现模型的结构轮廓，又避免过度反光遮挡结构细节。设计思路上，这款永磁电机作为未来能源应用场景下的核心动力部件，在结构设计时兼顾了安装便捷性与运行稳定性：方形法兰结构适配多场景的安装固定需求，边角的弧形过渡既减少了应力集中问题，又优化了电机的整体外观；中心区域的环形凸台结构用于固定定子组件，与基座一体成型的设计提升了整体结构强度，减少了装配环节的零件数量，降低装配累积误差。模型完整呈现了永磁电机的外部装配结构，所有特征均按照实际电机的尺寸比例进行参数化绘制，可用于电机结构教学、装配演示、新能源动力部件选型参考等场景，能够直观展现这类永磁电机的典型结构特征，帮助理解永磁电机的基座设计、安装定位、轴系配合的核心设计逻辑。
