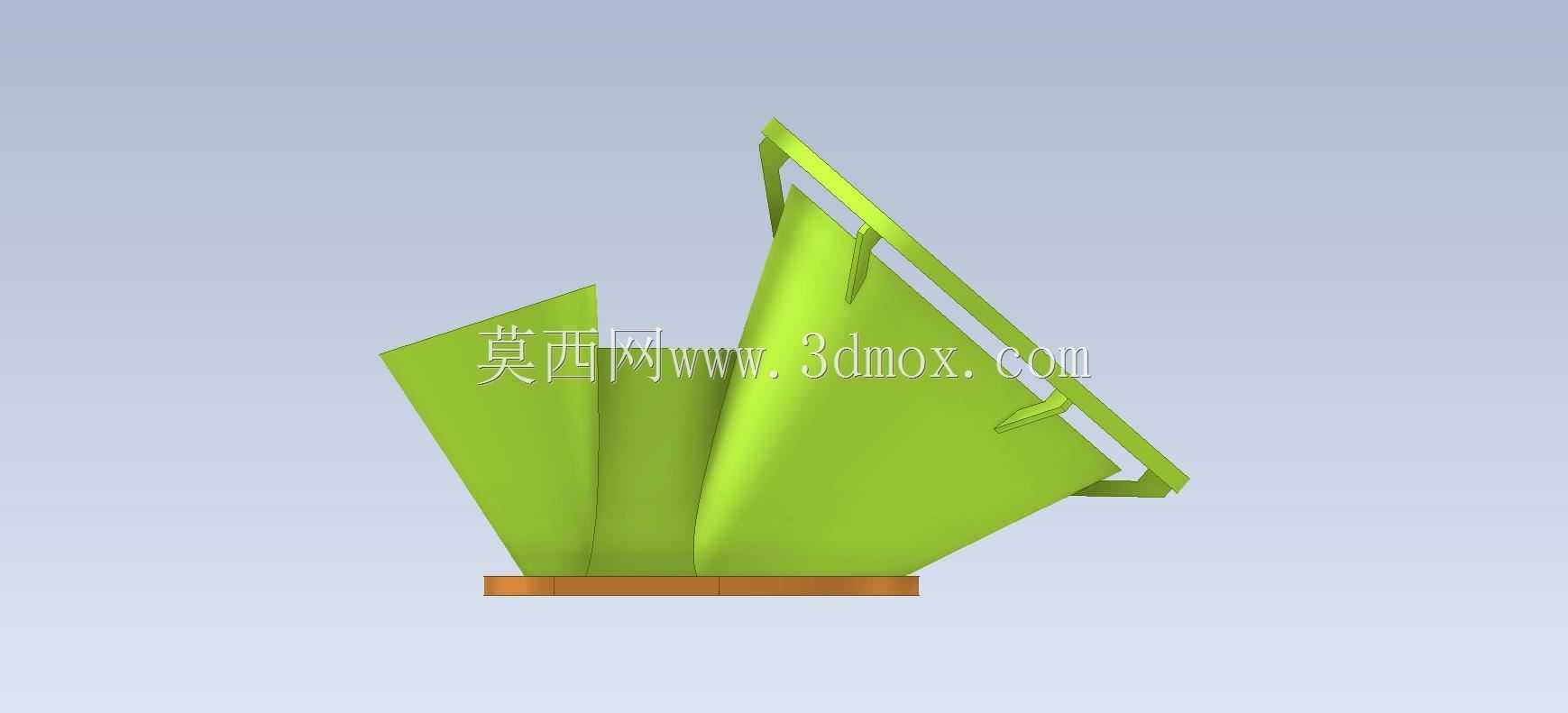

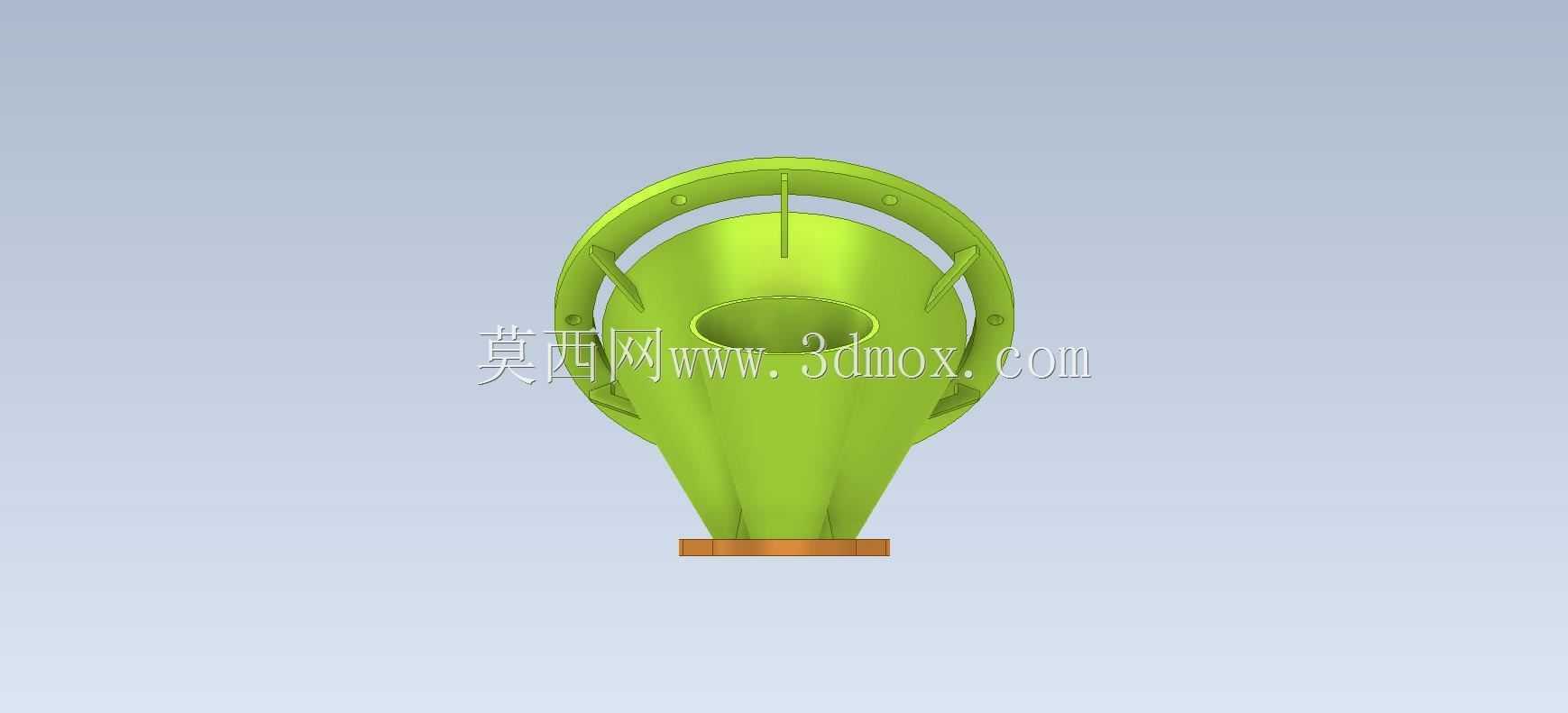

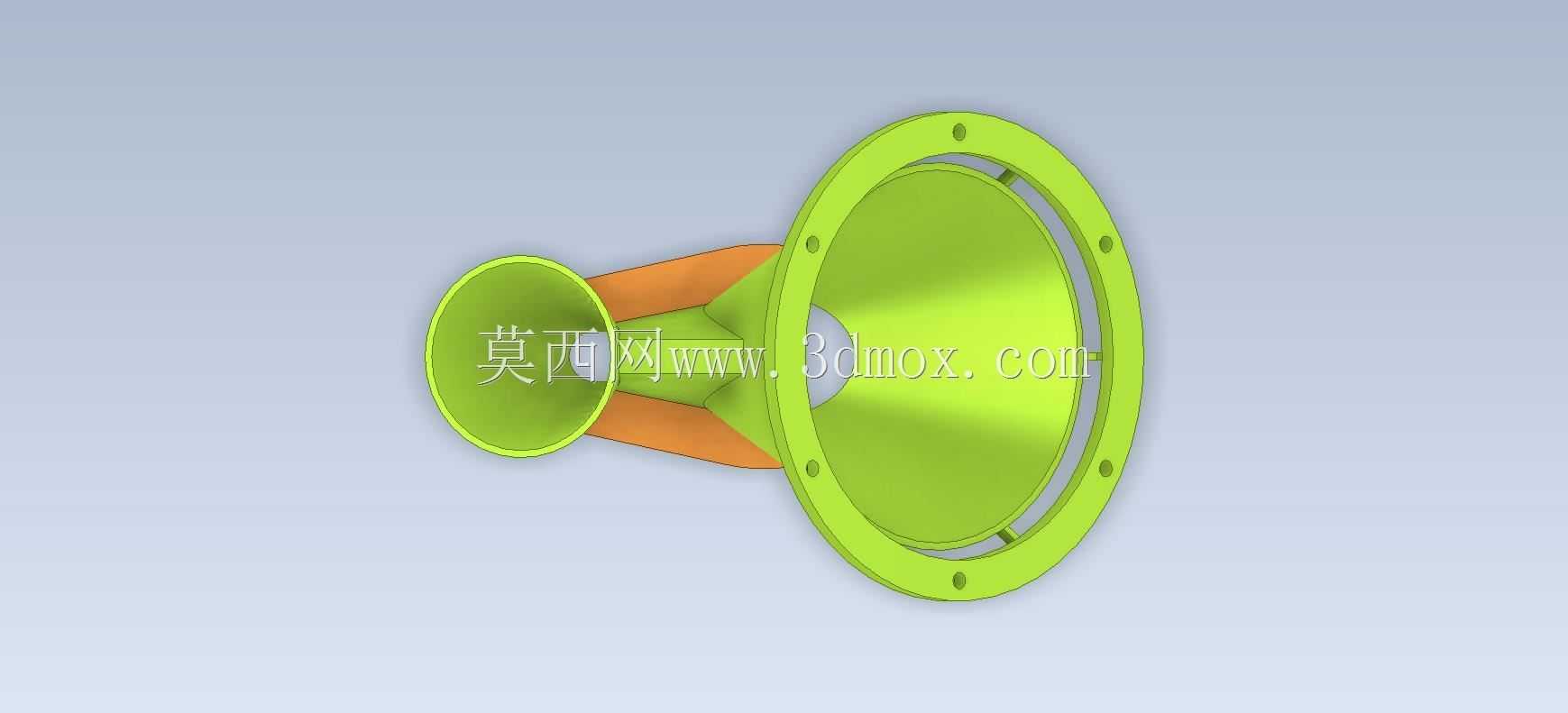

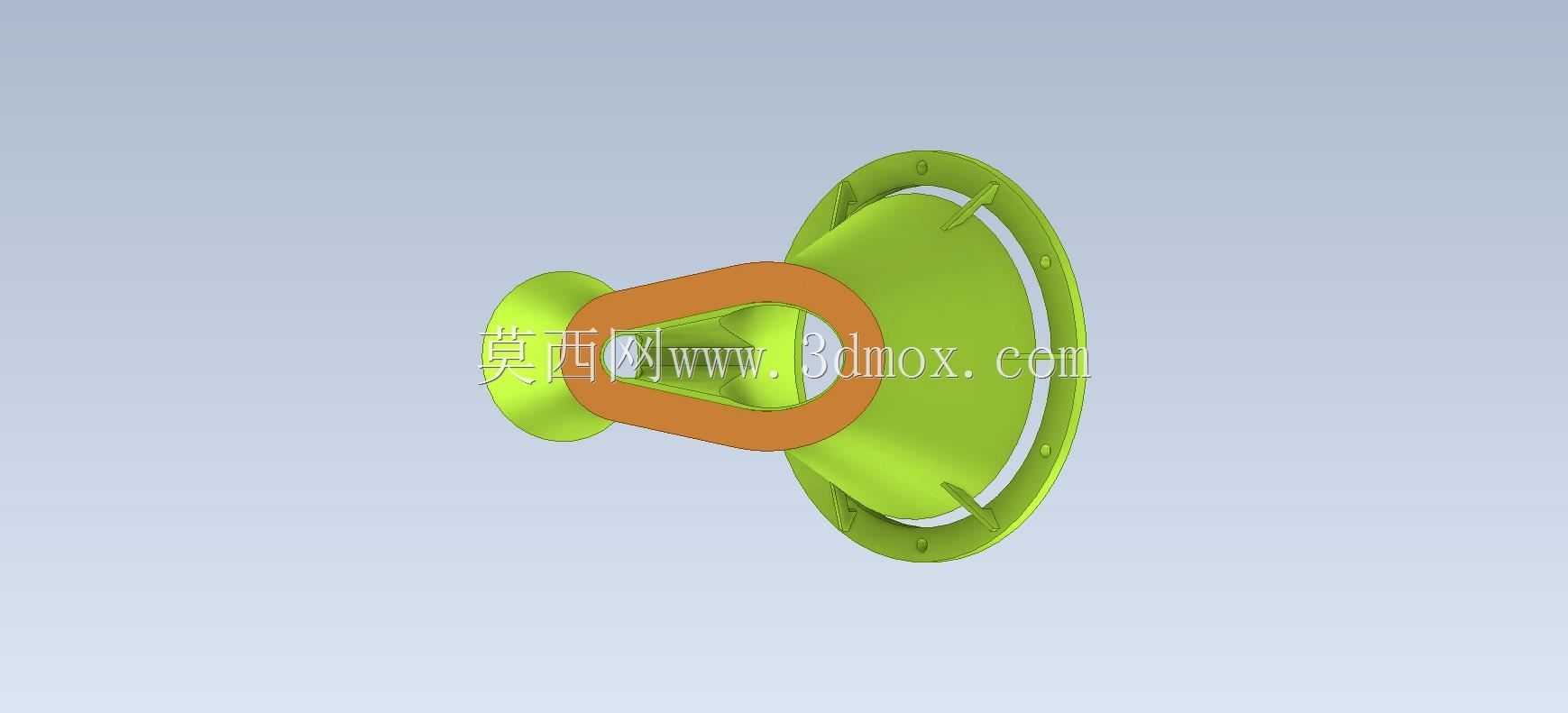

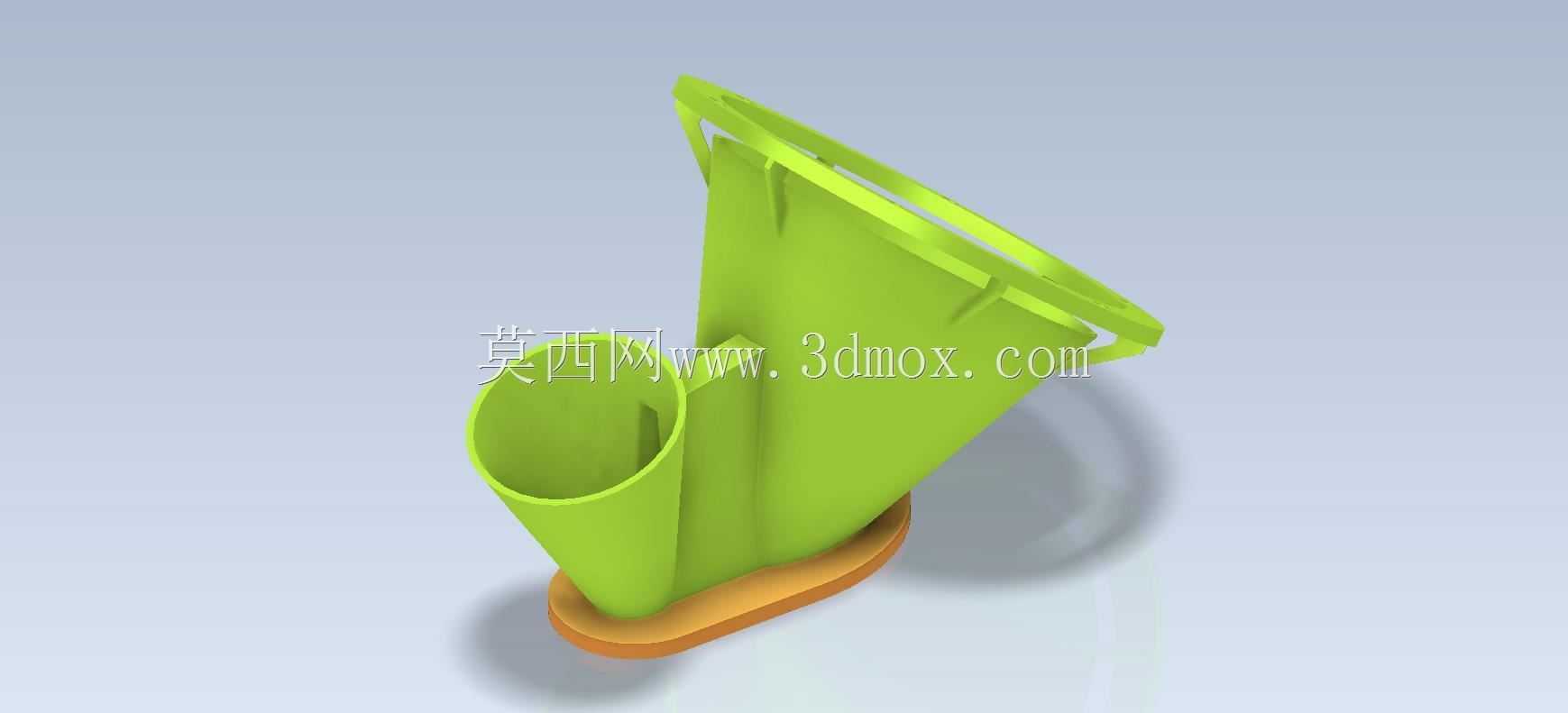

带侧置导流接口的法兰式壳体结构练习件

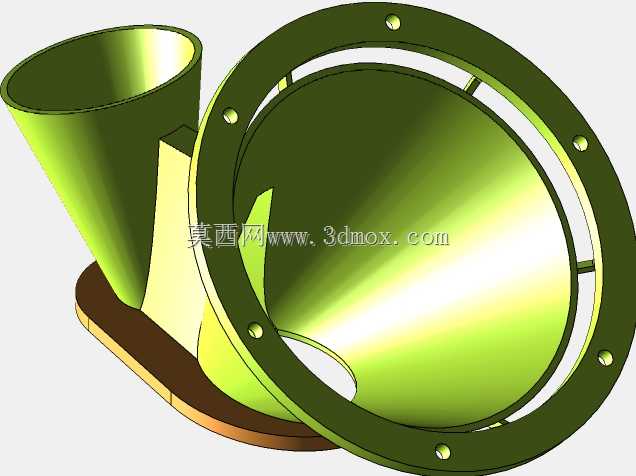

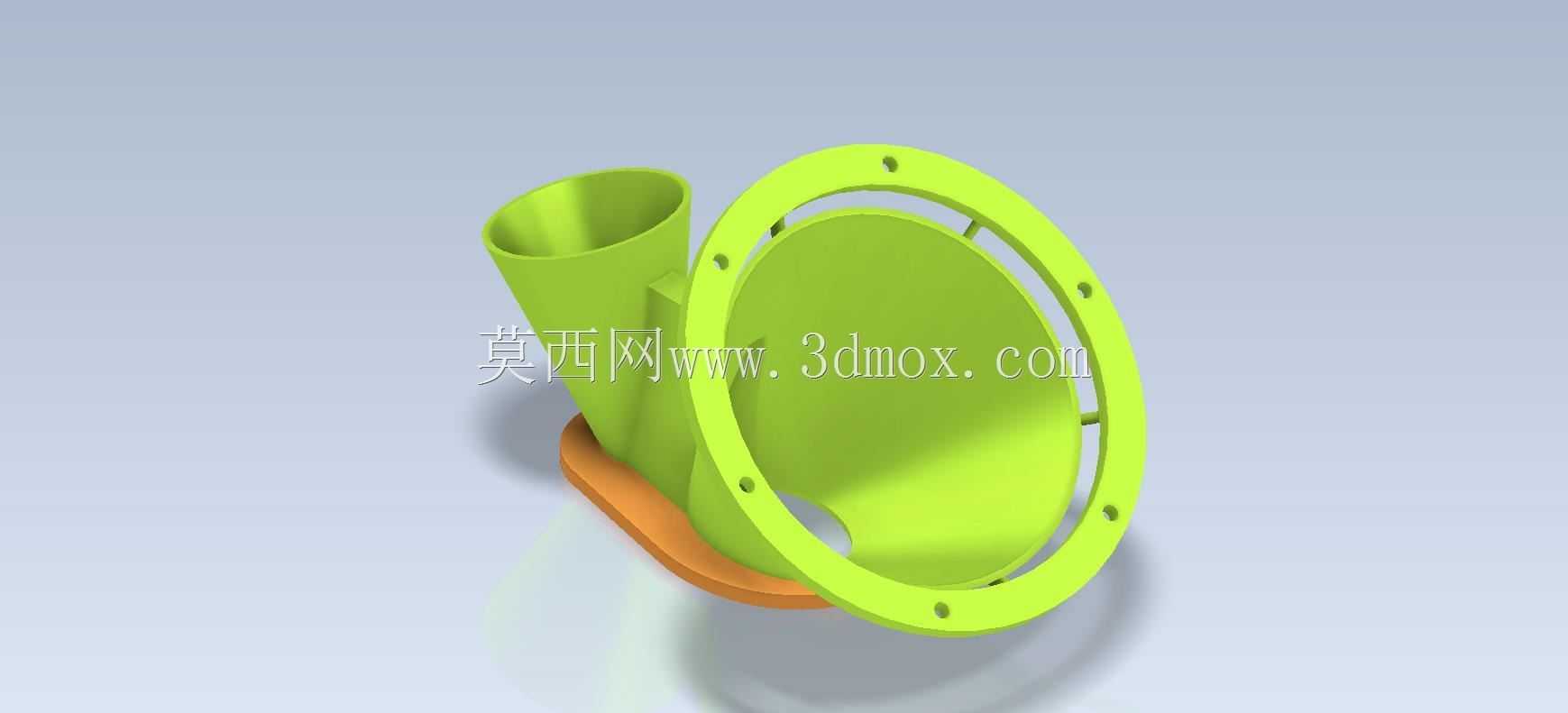

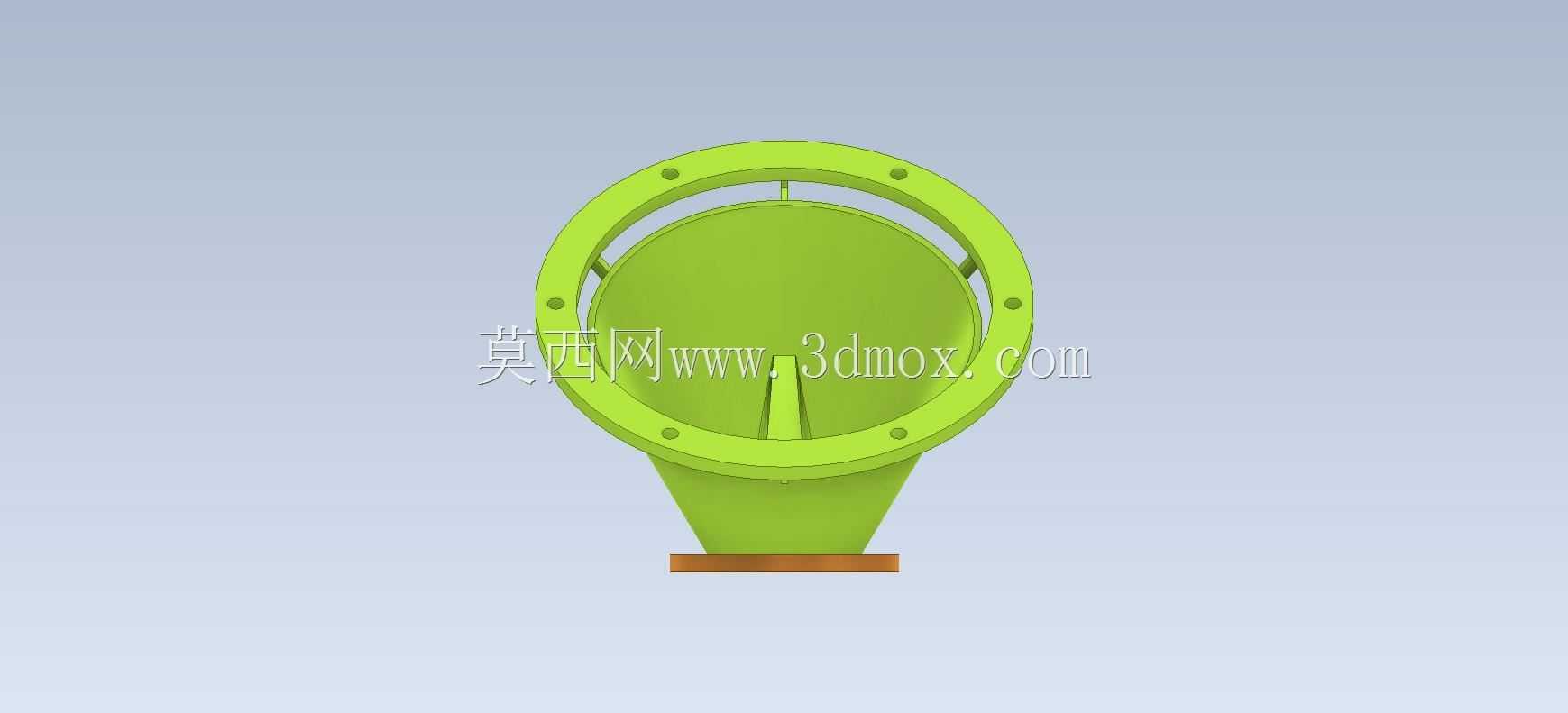

　　本次呈现的结构件，是面向三维建模基础训练设计的典型组合壳体类零件，整体采用法兰盘与侧置斜向导流管一体化的结构形式，核心作用是完成流体通路的转向对接与端面密封固定，常见于小型通风管路、低压流体输送系统的终端转接工位，也可作为小型风机的进出风端连接基座使用。从结构功能拆分来看，前端的圆形法兰盘是核心安装基准，盘体上沿圆周均匀分布6个安装通孔，孔位的节圆直径与法兰外径的比例严格遵循通用管路法兰的安装规范，安装时可通过螺栓穿过通孔与对接端的法兰面完成锁紧，法兰端面预留的平面度公差要求，能够保证配合面加装密封垫片后不会出现流体渗漏问题。法兰盘内侧设置的环形凸台，是装配定位结构，对接时可以直接嵌入配对法兰的内止口，无需额外调整同轴度，

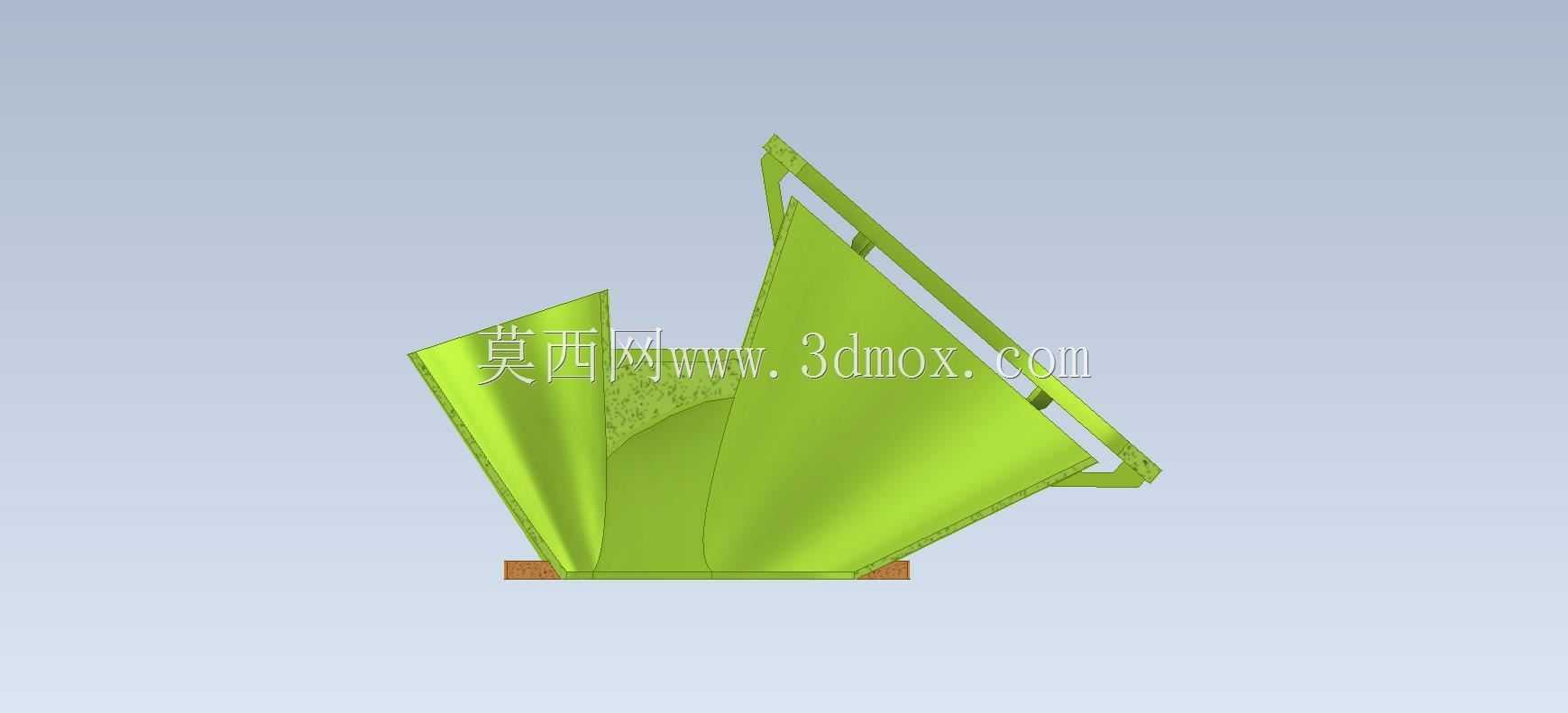

　　大幅降低现场安装的对位难度，凸台的高度控制在3mm以内，既能够满足定位需求，也不会因为凸台过长导致装配间隙过大。侧置的斜向导流管采用变径设计，与法兰盘连接的根部管径更大，向末端延伸过程中逐步收窄，管口做了外翻的卷边处理，这种设计一方面能够提升软管套接时的抱紧力，避免管路工作时因为流体压力波动出现脱管问题，另一方面卷边结构可以消除管口的锐边，防止安装时割破软管管壁。导流管与法兰盘的衔接位置，设置了一块弧形的支撑加强筋，筋板沿着导流管的倾斜方向贴合布置，从法兰盘的外圆面一直延伸到导流管的中部位置，能够有效抵消导流管承受的侧向载荷，避免管路受外力拉扯时出现根部断裂的问题。从建模设计的思路来看，

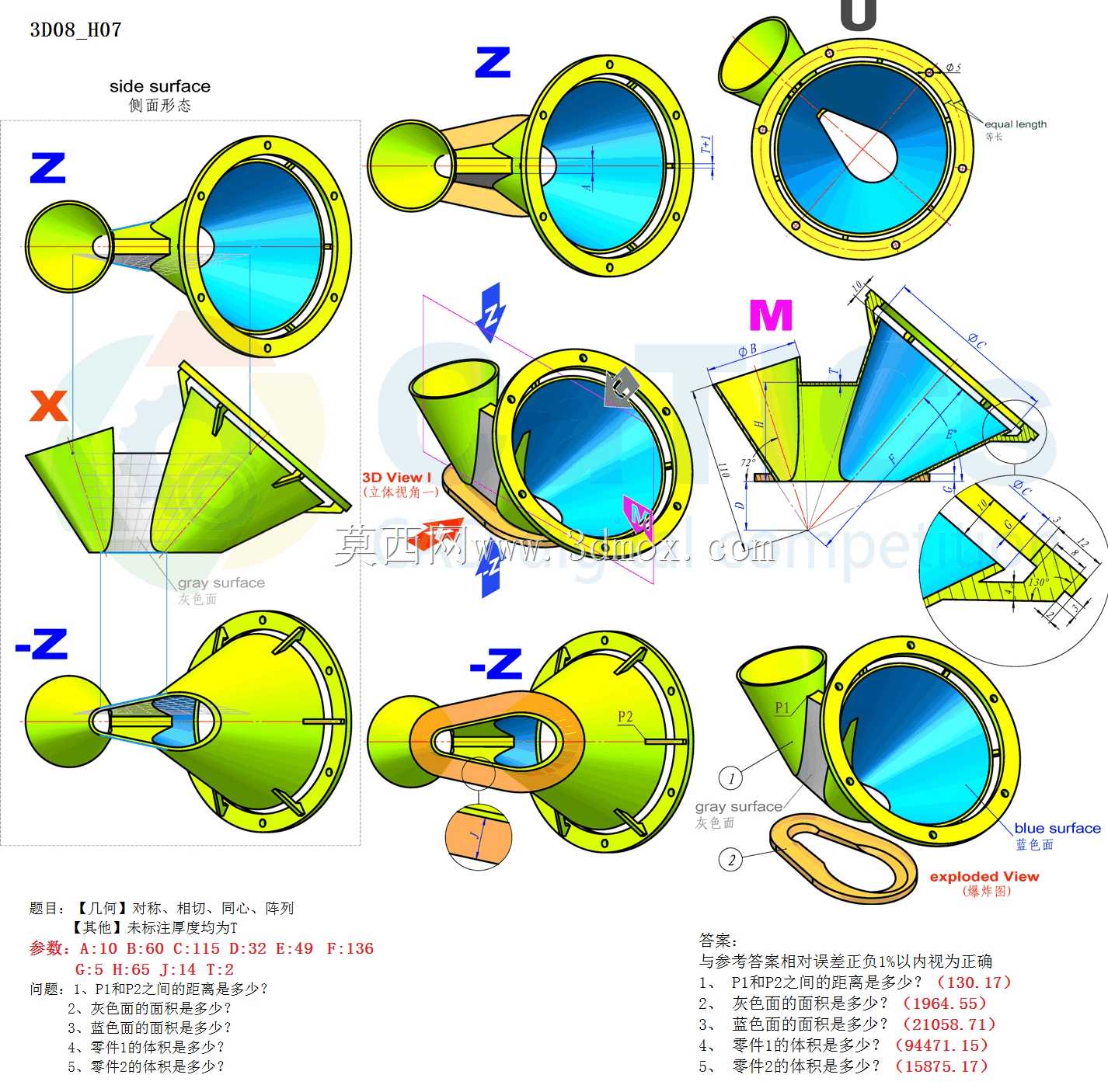

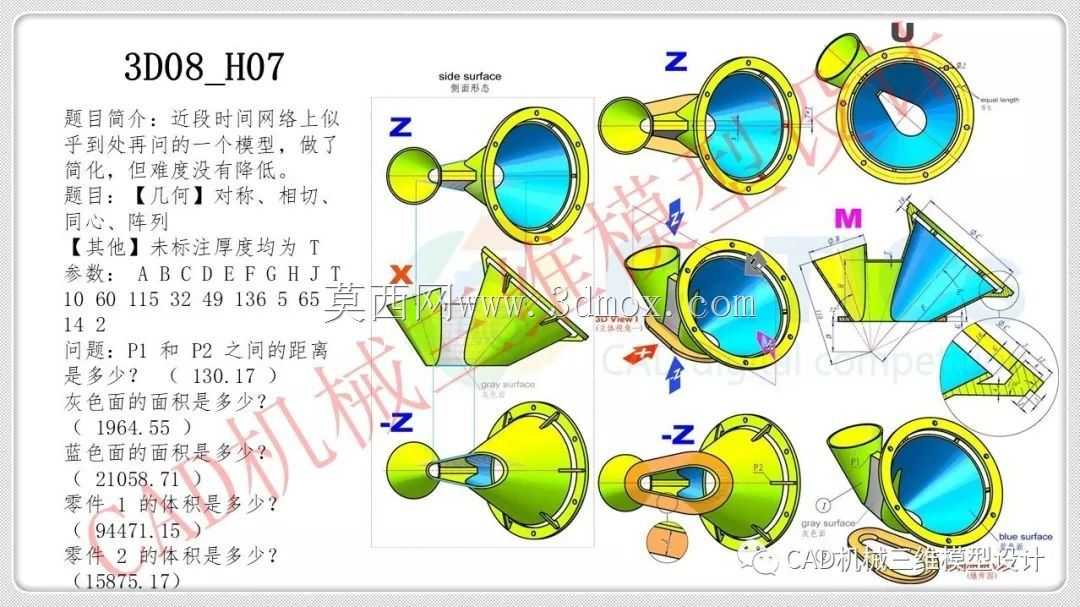

　　这个零件非常适合入门阶段的设计者练习多特征组合建模的逻辑：首先需要绘制法兰盘的基础草图，完成拉伸凸台后绘制安装孔的草图，通过圆周阵列完成所有孔位的创建，之后建立倾斜的基准面，在基准面上绘制导流管的截面轮廓，通过放样特征完成变径管体的生成，再通过拉伸切除做出法兰内侧的通腔，保证流体通路的顺畅，最后添加支撑筋、管口卷边、安装孔倒角等细节特征，整个建模过程覆盖了草图绘制、基准面创建、拉伸、放样、阵列、倒角、筋特征等常用的建模命令，能够帮助初学者快速建立三维建模的特征逻辑。从安装边界来看，这个零件的整体外轮廓尺寸控制在较小的范围内，法兰盘的外径适配常规的小通径管路安装标准，侧置导流管的倾斜角度经过优化，安装后不会与周边的固定支架、

　　其他管路产生干涉，导流管的朝向可以根据实际安装需求在建模阶段调整角度，适配不同的管路走向需求。零件的壁厚设计均匀，整体壁厚保持在2.5mm左右，既能够满足低压工况下的结构强度要求，也不会因为壁厚过大导致材料浪费，适合采用注塑工艺或者3D打印工艺进行小批量试制，在教学场景中，这个零件也常被用来讲解工程图的标注规范，包括形位公差、安装孔位的位置度、配合面的粗糙度要求等内容，帮助学习者建立从三维模型到二维工程图的转换思维。在实际的设备应用中，这类结构件不需要承受过高的压力，工作场景多为常温常压的流体输送，比如小型除尘设备的风管转接、实验室通风系统的管路对接、小型农用机械的送风通路连接等，结构上没有复杂的曲面或者特殊的加工要求，普通的注塑加工或者FDM3D打印都能够满足使用需求，建模过程中需要注意各个特征之间的衔接圆角处理，避免出现应力集中的问题，尤其是导流管与法兰盘的连接位置，圆角半径不能过小，否则在承受侧向力的时候容易出现应力开裂。
