CA6140机床用电机驱动器插接结构件

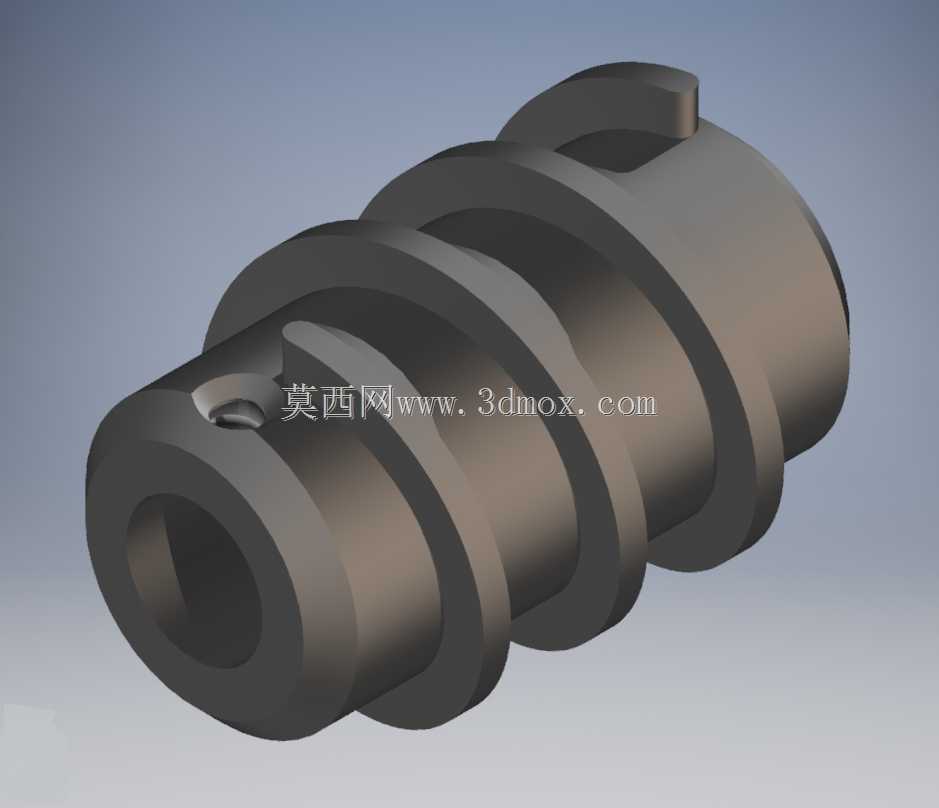

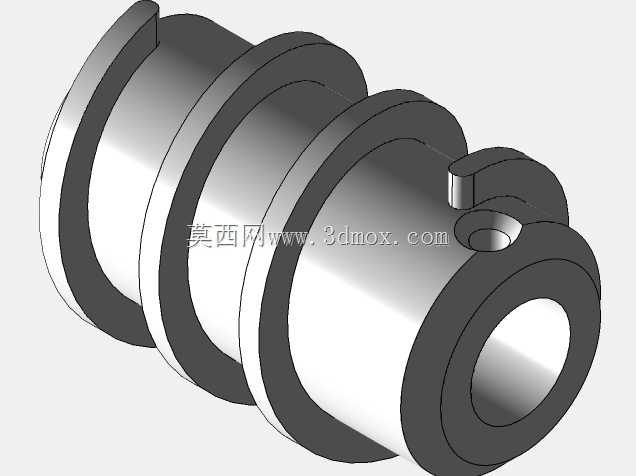

　　这款插接结构件主要适配CA6140型普通车床的进给驱动电机配套使用，属于机床电气与机械结构衔接的过渡连接件，在车床的日常运行中承担着驱动模块动力传输、定位锁紧的核心作用，安装位置位于车床溜板箱侧方的驱动电机输出端衔接处，日常检修时需要配合电机端的对位槽完成装配，不需要额外定制专用工装，常规机修钳工使用标准内六角扳手即可完成拆装作业。从结构设计来看，整体采用阶梯轴式的回转体构型，外圆分布的三道环形凸台并非冗余结构，最靠近插接端的第一道凸台承担轴向定位功能，装配时会抵靠在电机端盖的定位止口端面，控制插件插入电机接口的深度，避免插入过深顶坏内部接插铜片，或是插入过浅导致接触不良引发驱动信号丢步；中间的两道环形槽是密封件安装位，

　　现场装配时需要套入对应规格的丁腈橡胶O型圈，用来阻挡车床加工时飞溅的切削液、金属碎屑进入接插缝隙，避免长期使用后出现接脚氧化、接触电阻过大的问题，这也是很多同类型替换件容易忽略的细节，不少外购配件没有预留密封槽，使用三到六个月就会因为进屑出现驱动报警。插件外圆上方的两个凸耳结构是周向防呆设计，两个凸耳的宽度、伸出长度做了差异化处理，和电机接口处的卡槽完全对应，装配时不需要反复调整角度，对准卡槽推入即可完成周向定位，从根源上避免接插时插针错位顶弯的问题，也能防止设备运行过程中因为车床的切削振动导致插件发生周向转动，拉扯内部接线造成断线故障。内孔采用阶梯通孔设计，靠近插接端的小孔径段是接插针的避让孔，孔径公差控制在H7级别，

　　既保证接插件插入时不会和孔壁发生剐蹭，也能限制接插组件的径向窜动量；另一端的大孔径段是线缆穿入通道，孔口做了C1的倒角处理，穿线时不会刮伤线缆外层的绝缘护套，避免绝缘层破损引发的短路隐患。从安装边界来看，插件整体最大外圆直径适配CA6140车床驱动电机的标准接口尺寸，不需要对原有电机端盖进行二次扩孔或是打磨加工，总长度控制在原有安装位的空间范围内，装配完成后不会和旁边的溜板箱进给手轮、润滑油管发生运动干涉，替换原有损坏件时可以做到完全互换，不需要调整周边其他部件的安装位置。实际车间使用场景下，这类插件属于车床的易损配件，尤其是在进行钢件粗加工、重切削工况时，车床整体振动幅度较大，加上切削液的长期腐蚀，原有的塑料接插件很容易出现开裂、

　　接触不良的问题，这款金属材质的插接结构件在抗振、耐腐蚀性上相比原厂塑料件有明显提升，能够适应车间多油污、多金属粉尘、温湿度波动大的恶劣作业环境。建模过程中对所有配合面的公差做了匹配性设计，定位凸台的端面做了0.8的表面粗糙度要求，装配时能够和电机端盖紧密贴合，不会出现装配间隙；防呆凸耳的侧面做了1度的拔模斜度，推入卡槽时能够顺畅导向，不会出现卡滞问题；所有锐边都做了R0.5的倒钝处理，拆装时不会划伤操作人员的手部，也不会割伤穿入的线缆。在进行设备维护更换时，只需要先断开车床的总电源，将原有损坏的插件拔出，清理电机接口内的积屑和油污，在密封槽内套入适配的O型圈，对准防呆凸耳的位置将插件平稳推入，直到定位凸台抵靠到电机端盖端面，再拧紧侧面的紧定螺钉即可完成装配，整个更换过程不超过十分钟，不需要对机床进行大范围拆解，能够大幅降低设备停机维护的时间成本。
