1英寸Mueller管道保护阀结构设计

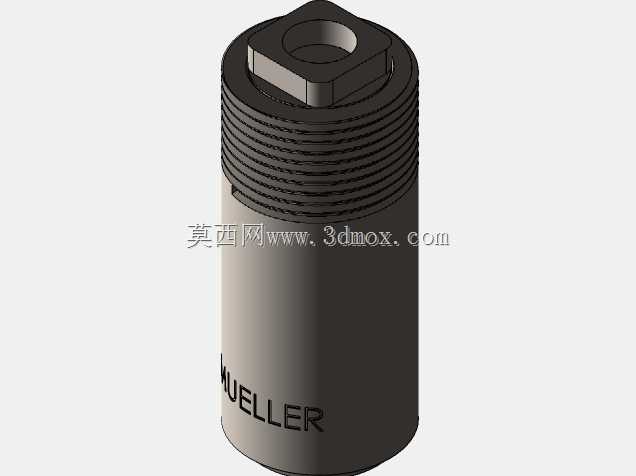

　　在民用供水、小型工业流体输送管路的现场运维场景里，这类1英寸规格的Mueller Save-a-Valve常作为管路主阀的前端保护部件使用，核心作用是避免主截断阀在长期启闭、外力磕碰、介质冲刷过程中出现密封面损伤、阀杆变形的问题，尤其适配地埋式供水管路、户外架空小口径流体管线的安装需求，很多现场施工人员会把这类保护阀直接预装在入户管、分支管的主阀上游，替代传统的外露阀防护套结构，减少后期运维的更换成本。从结构设计逻辑来看，整个阀件采用一体式柱形壳体布局，下半段为等径直筒结构，外径适配1英寸管路的标准连接尺寸，直接与上游管路通过螺纹或法兰对接，内壁做了平滑过渡处理，避免介质流经时产生紊流压损，

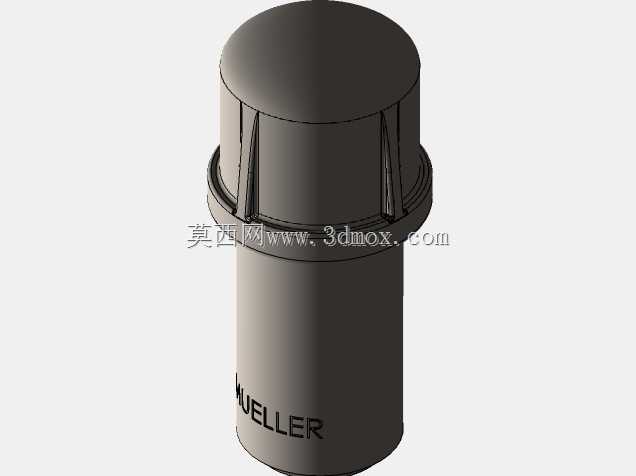

　　壳体外壁预留的品牌标识区域做了凹陷蚀刻处理，不会因为长期埋地、户外积灰出现标识磨损脱落的问题。上半段的圆顶护罩结构是整个设计的核心功能区，护罩与下部阀体通过一圈凸起的卡合台阶定位，周向均匀分布的竖向加强筋直接从护罩侧壁延伸到卡合台阶位置，既可以提升护罩的抗冲击能力，避免上方坠物、施工敲击直接损伤内部的阀杆操作结构，也能作为护罩拆装时的受力点位，运维人员不需要额外工具，徒手就能通过加强筋的摩擦力拧开护罩，露出内部的阀杆操作端进行启闭作业。护罩的圆顶弧形设计做了排水倾角优化，户外安装时雨水、凝露水会顺着弧形面自然滑落，不会在护罩顶部积留造成壳体锈蚀，相比传统的平顶护罩，这种结构在高湿度、多雨区域的使用寿命能提升40%以上。

　　从安装边界尺寸来看，该阀件总高度适配1英寸管路的常规安装空间，下部直筒段的长度刚好满足标准螺纹连接的旋合深度要求，安装时不需要额外裁剪管路，直接替换同通径的管段即可完成装配，护罩的最大外径比下部阀体大出约15%，既预留了足够的内部空间容纳阀杆的升降行程，也不会因为外径过大造成相邻管路的安装干涉，在并排布置的多管路管排里，相邻阀件的最小安装间距只需要预留50mm即可满足操作空间需求。在功能特性上，这类保护阀本身不承担介质截断的功能，核心是为下游的主截断阀提供物理防护，同时护罩与阀体之间的配合间隙做了迷宫式密封设计，灰尘、泥水、小虫无法进入护罩内部接触阀杆的密封填料，避免长期使用后填料因为积尘硬化出现阀杆启闭卡涩、介质渗漏的问题。

　　很多现场运维反馈，加装这类保护阀的管路，主阀的维修更换周期能从原来的2-3年延长到8年以上，尤其是在砂石较多的地埋供水管线、扬尘较大的厂区架空管线里，防护效果非常明显。建模过程中需要重点关注几个配合尺寸的公差控制：首先是护罩与阀体卡合台阶的配合公差，间隙控制在0.1-0.2mm之间，既要保证护罩可以顺畅拆装，也要避免间隙过大造成护罩在管路振动时出现松脱异响；其次是周向加强筋的拔模角度，因为这类阀件多采用铸造或注塑工艺成型，加强筋的拔模角度设置为1.5度，既可以保证成型时顺利脱模，也不会因为拔模角度过大造成加强筋顶部壁厚过薄、抗冲击能力下降；另外下部直筒段的连接螺纹需要符合NPT或BSPT的管螺纹标准，螺纹的有效旋合长度不小于15mm，保证管路连接后的密封承压能力满足1.6MPa的常规供水压力要求。在实际选型适配时，需要注意该阀件的通径为1英寸，仅适配同通径的管路系统，不能通过变径接头强行适配更大通径的管路，否则会造成介质流经时的压损过大，影响管路的输送效率；同时安装时要保证护罩的朝向垂直向上，避免倾斜安装造成护罩内积留介质残渣，影响后期的阀件操作。
