大口径多叶片式空气喷射阀结构设计

　　这款空气喷射阀主要应用在工业通风系统、工艺送风管路、废气处理风道以及需要精准调控空气喷射流向与流量的工况场景中，区别于常规的蝶阀、闸阀类截流部件，它的核心作用并非完全截断管路通路，而是通过内部叶片的角度调整，改变空气通过阀组后的喷射角度、覆盖范围以及出口动压，满足不同工艺段对气流组织的特殊要求。比如在车间岗位送风系统中，可通过调整该阀的叶片开合角度，将处理后的新鲜空气精准喷射到操作工位区域，避免气流直吹设备或者出现送风死角；在废气收集支管段，这类阀可以平衡各支路的阻力，调整不同抽风点的抽风量，保证整个管网的风压平衡，避免出现局部抽力不足或者气流短路的问题。

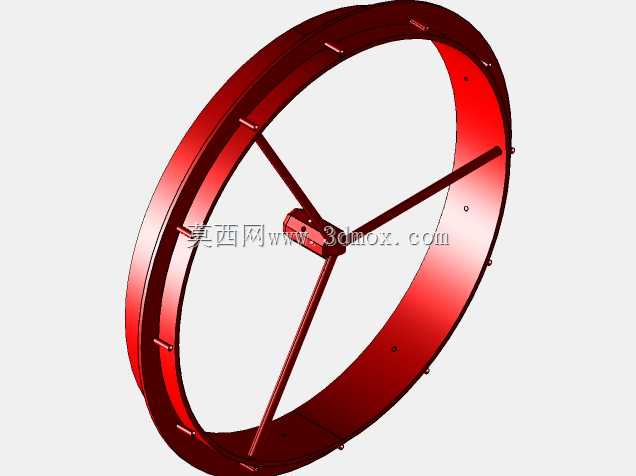

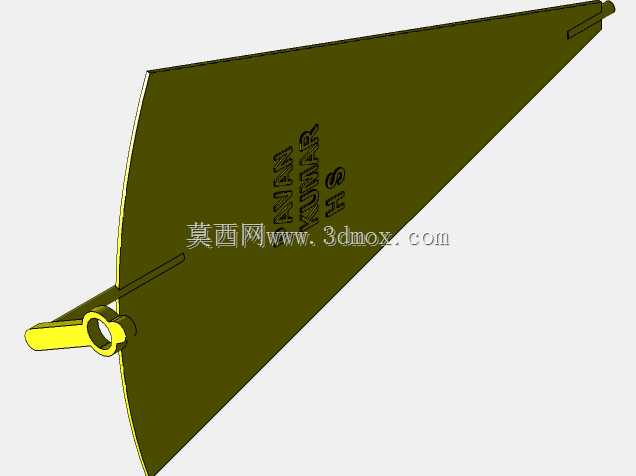

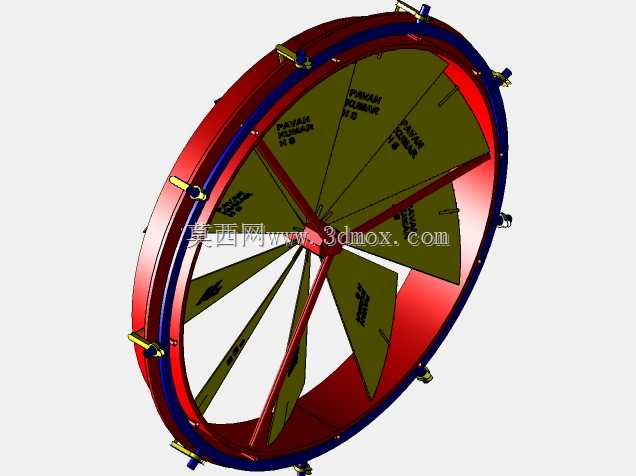

　　从结构设计逻辑来看，这款阀采用了圆形法兰对接的整体框架，外圈的红色环形壳体为主要承压结构，采用卷制焊接成型的工艺，壳体外侧均匀分布的紧固连接件，一方面用于固定内部的叶片转轴支撑结构，另一方面也可作为安装时的对位辅助标记，保证阀组与对接管路的同轴度。内部的多叶片呈辐射状排布，每片叶片的根部都与中心的转轴联动机构连接，区别于常规单轴蝶阀的单叶片结构，这种多叶片辐射式设计在调整开度时，气流通过阀组后的流场更加均匀，不会出现单叶片阀后侧的强涡流区，能有效降低气流通过时的阻力损失，同时减少阀组运行时的气动噪声。叶片表面做了流线型修型处理，边缘带有微小的折边结构，当叶片处于全关位置时，相邻叶片的折边可以互相贴合，配合外圈密封结构实现较低的漏风率，满足管路关断时的密封要求。

　　在安装边界设计上，这款阀的整体厚度控制在较小的尺寸范围内，适合安装在管路空间紧凑的场景，不需要额外预留过长的安装直段，两端的法兰采用标准管路法兰的螺栓孔排布，可直接与同口径的通风管道、设备风口进行对接，不需要额外制作过渡连接件。中心的联动机构采用隐藏式设计，所有转轴的支撑点都布置在外圈壳体的加强筋位置，避免转轴突出到阀组内部干扰气流，同时也减少了气流中的粉尘、纤维类杂质缠绕转轴的风险，适合在含尘浓度较高的通风工况下长期运行。叶片的转动角度范围设计为0到90度，对应全关到全开的状态，调整过程中每片叶片的转动角度保持同步，不会出现叶片间的干涉问题，在任意开度下都能保证气流通过截面的均匀性。

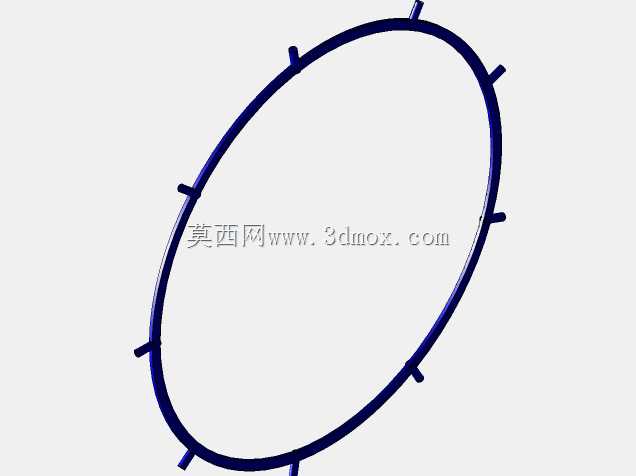

　　从实际使用的功能特性来看，这款阀既可以配合执行器实现自动开度调节，接入楼宇自控或者工业控制系统，根据管路的风压、流量参数实时调整叶片角度，也可以通过外侧的手动调节手柄进行现场手动开度锁定，满足不同项目的配置需求。壳体外侧的蓝色环形构件为密封压条，通过外侧的紧固件调整压条的压紧度，可补偿壳体加工过程中的形位公差，保证叶片边缘与壳体内壁的密封间隙控制在合理范围内，减少内漏。在设计过程中，针对大口径阀组的刚度问题，外圈壳体做了等距的加强结构处理，避免在管路负压或者正压工况下出现壳体变形，导致叶片卡涩或者密封失效的问题；中心的转轴连接座采用了分体式装配结构，后期维护时不需要整体拆解阀组，就可以单独更换受损的叶片或者转轴密封件，降低现场运维的难度。

　　在流道设计上，叶片的型线参考了轴流风机的叶片翼型进行优化，当气流以一定流速通过阀组时，叶片表面不会出现明显的气流分离现象，即使在中等开度下，阀组的阻力系数也远低于同口径的普通百叶风阀，在相同的送风压力下，可输送的空气流量更高，能有效降低通风系统的风机运行能耗。同时这种辐射状的叶片排布，在调整喷射角度时，可以让气流在阀后形成锥形的扩散流场，相比普通风阀的平行出流，空气的扩散覆盖范围更大，在岗位送风、空气幕隔离等场景下使用时，不需要额外加装导流部件就可以达到理想的气流覆盖效果。
