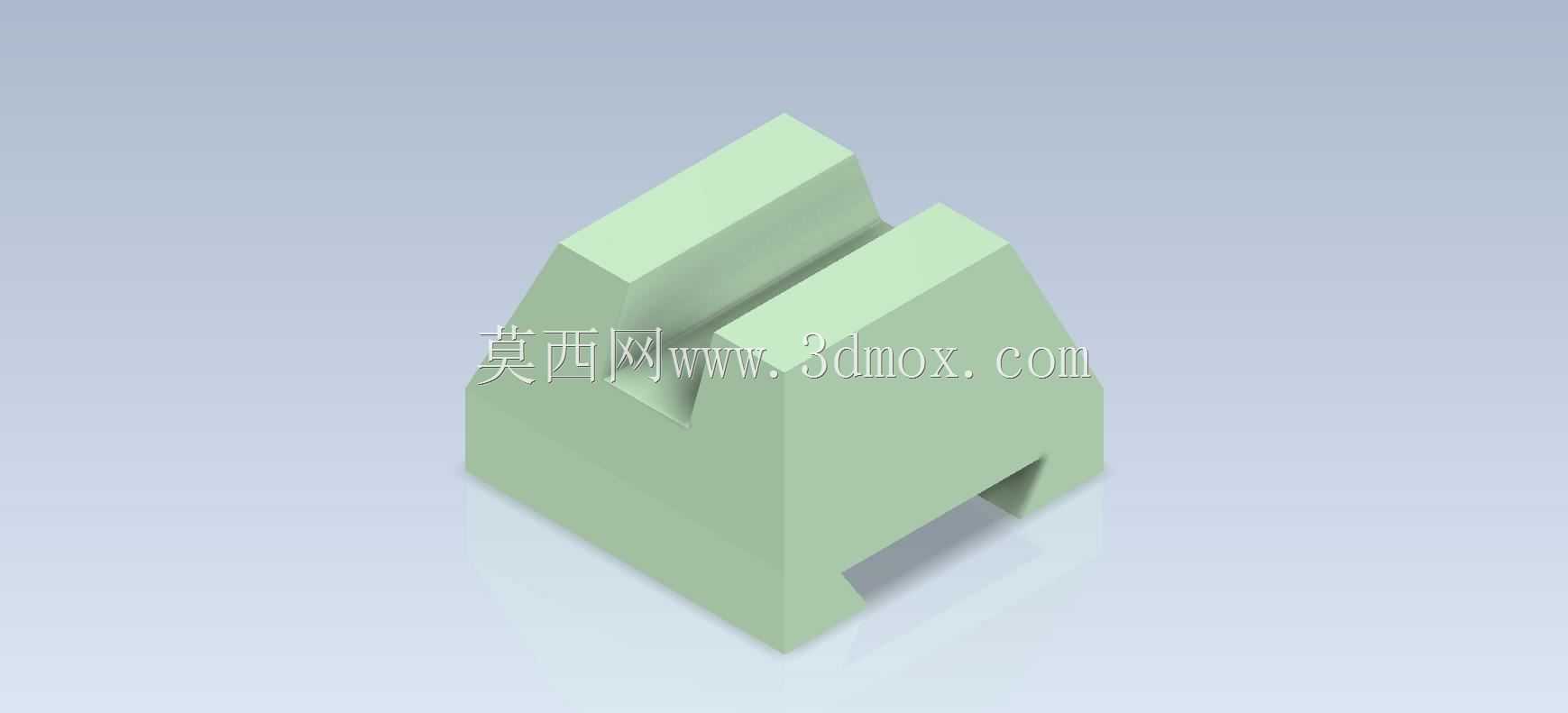

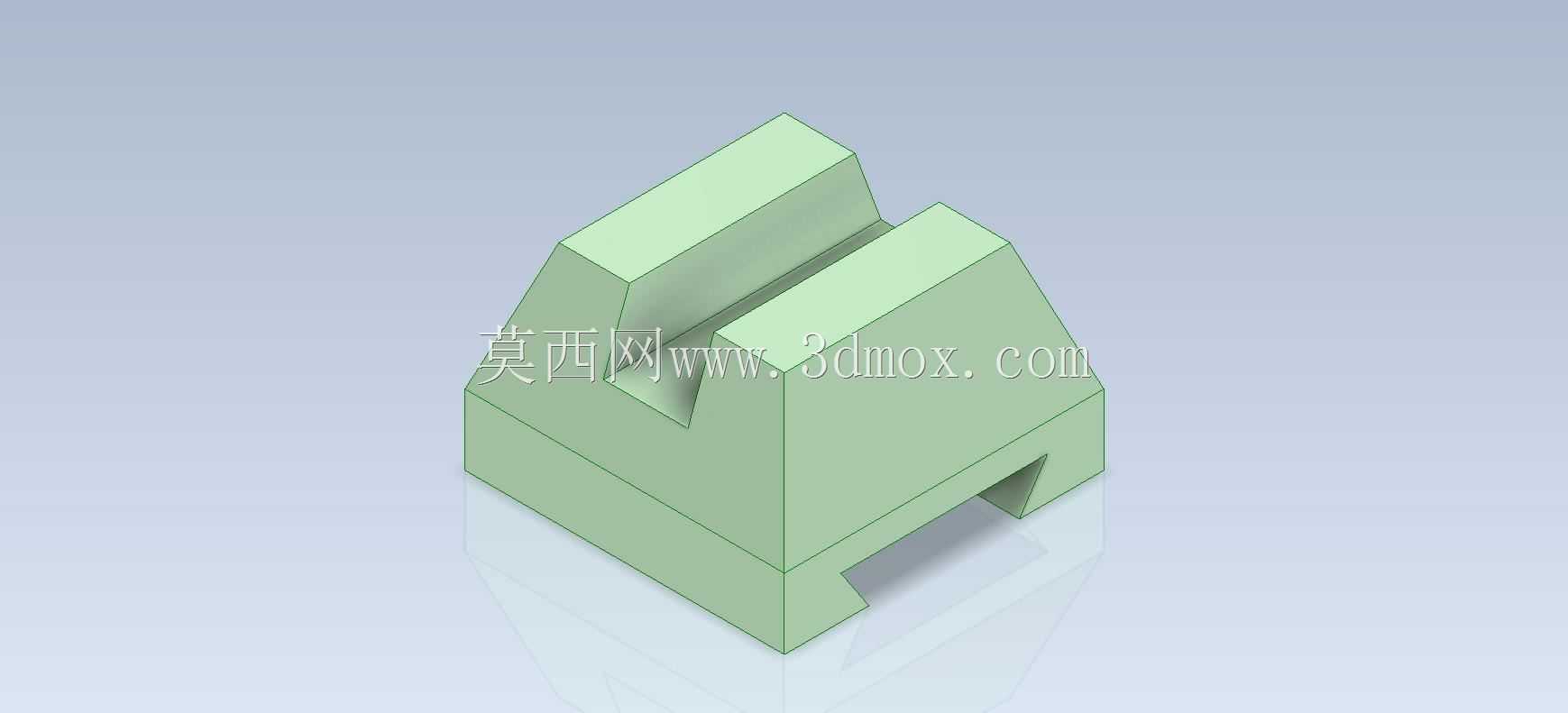

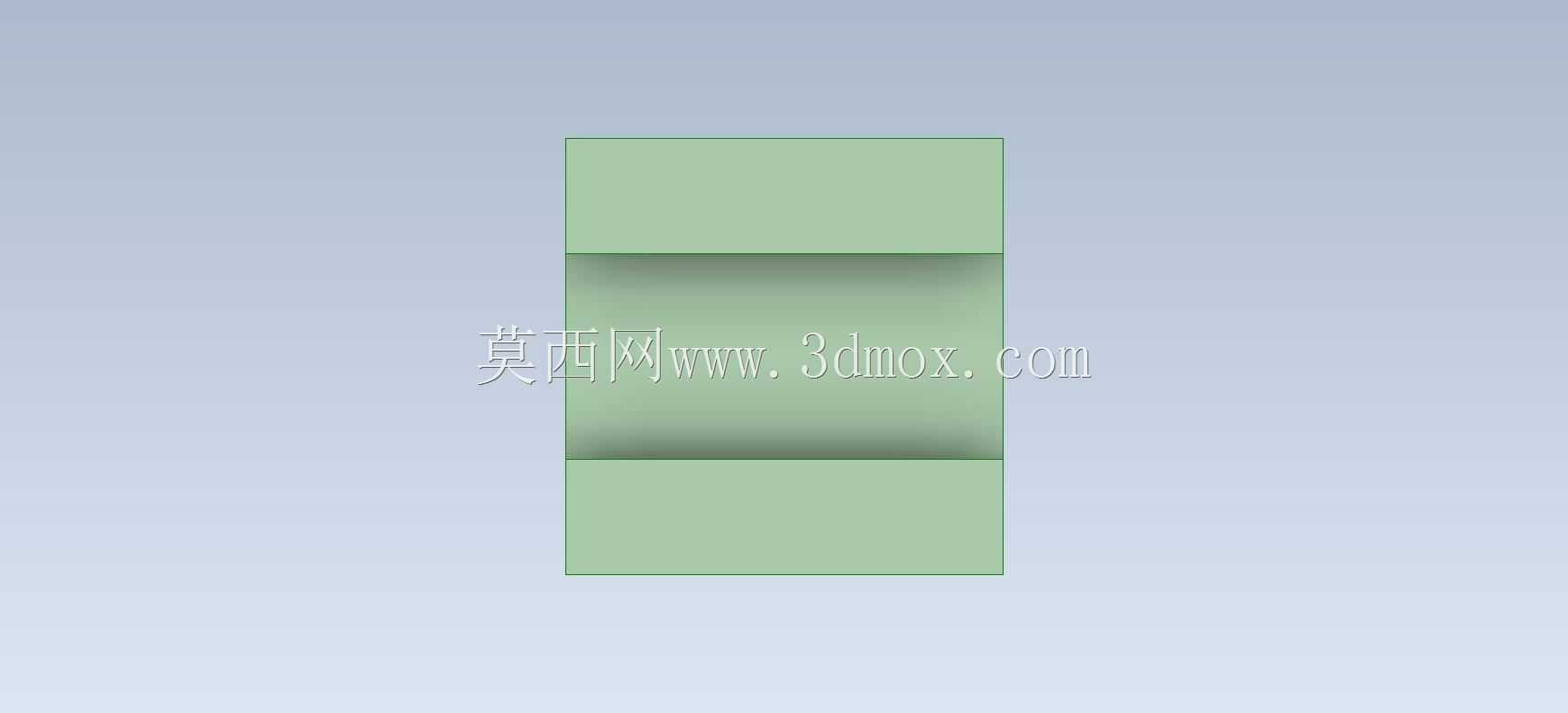

机床加工用开槽定位支撑练习块

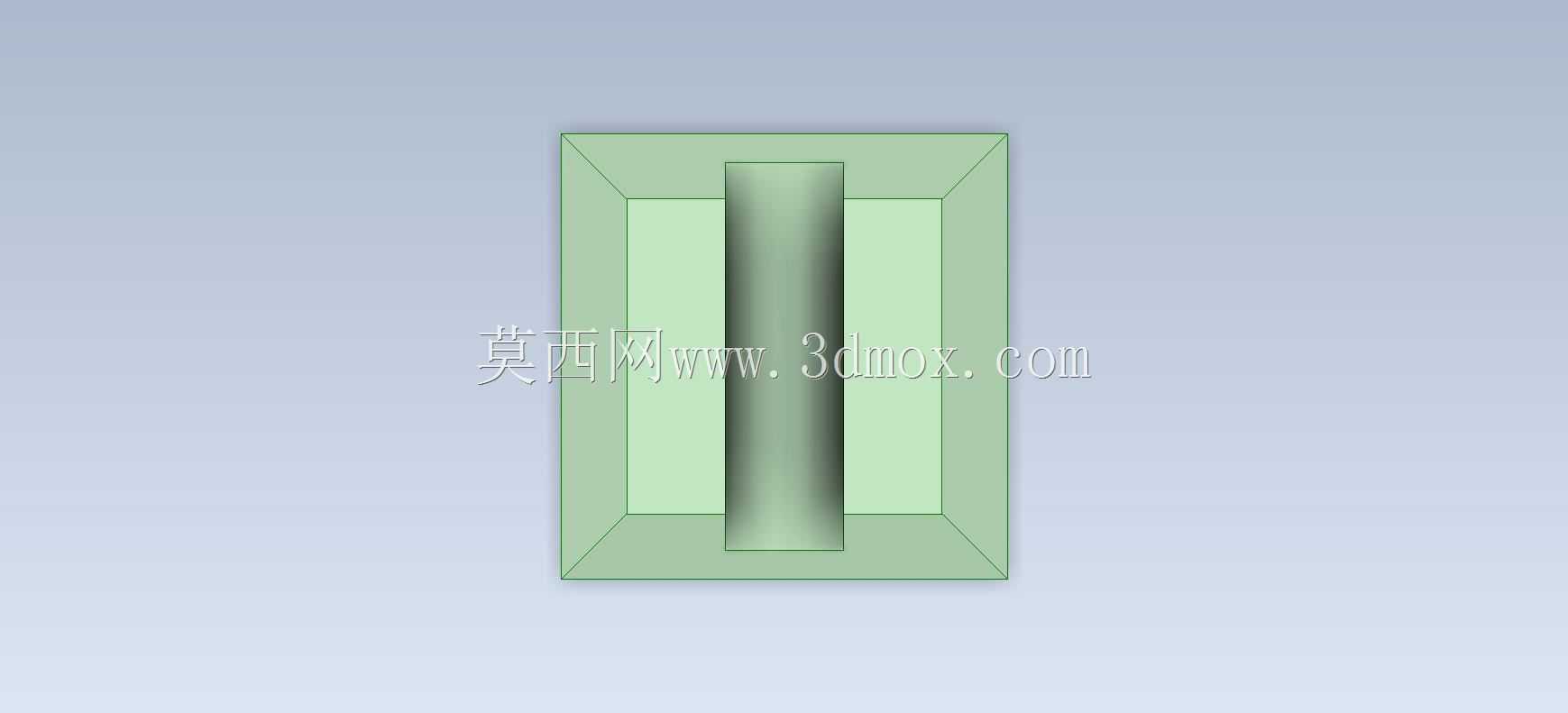

　　在机床加工的工装定位场景里，这类带对称开槽的块状支撑件是新手练习结构建模、理解工装定位逻辑的典型载体，日常在小型零件铣削、钻削工位的辅助定位环节经常能见到同结构的实用件。从实际使用逻辑来看，这类支撑块的核心作用是在机床工作台面上为待加工毛坯提供稳定的垫高支撑，顶部开出的通槽一方面是为了避让加工过程中伸出的刀具，避免刀具直接切削到支撑工装造成崩刀或者工装损坏，另一方面也可以作为小型工件的定位卡槽，将带凸棱的待加工件卡入槽内，限制工件沿槽宽方向的窜动，减少装夹时的找正时间。

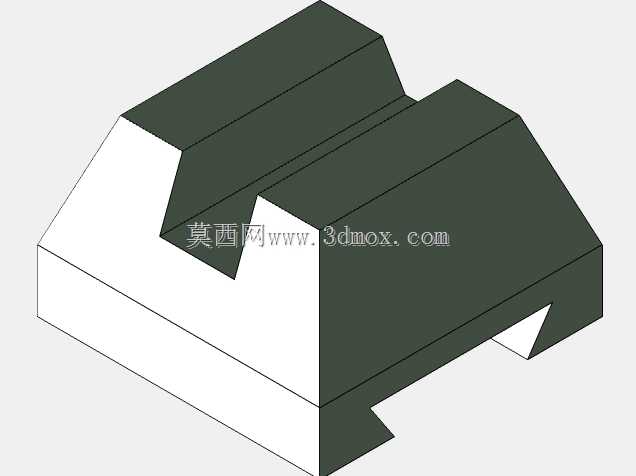

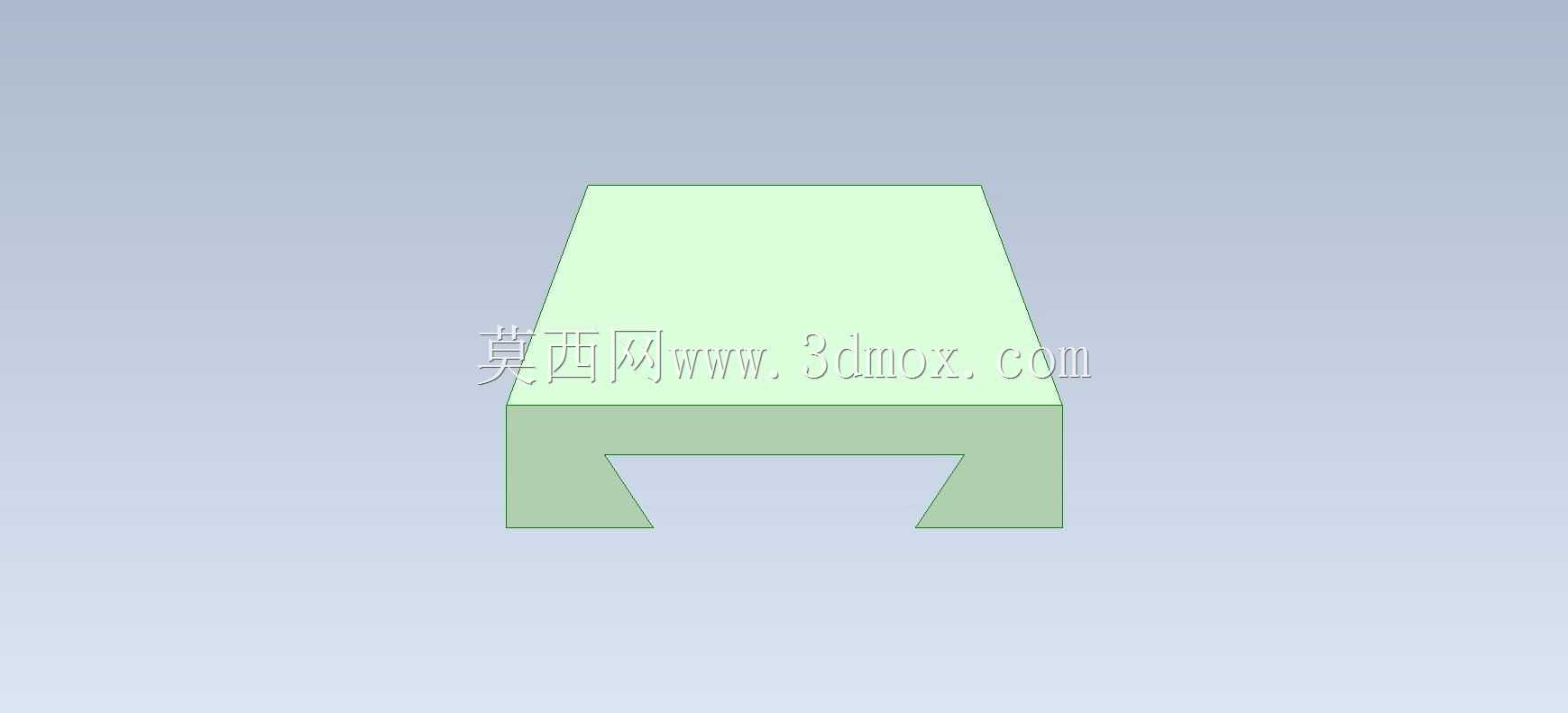

　　设计这类结构的时候，首先要考虑的是支撑面的平面度要求，和工件接触的顶面、和工作台贴合的底面都需要保证足够的平面度，避免装夹后工件出现倾斜，导致加工尺寸超差，建模时两个端面的平行度公差需要控制在工装常用的精度范围内，一般普通铣削用工装的平行度可以取0.02mm每100mm长度，足够满足常规零件的加工需求。块体两侧的斜向收腰结构不是单纯的造型设计，一方面是为了减少块体的整体重量，方便操作人员在工作台上挪动调整位置，另一方面斜向的侧壁可以避开工作台面上的T型槽螺栓突出部分，让支撑块能够更贴合地放置在台面上，不会因为螺栓头的干涉出现垫翘的情况。底部开出的两个缺口是对应机床工作台上的定位键尺寸设计的，使用时可以将缺口卡在预先固定在工作台T型槽内的定位键上，快速确定支撑块的安装位置，不需要每次都用百分表拉表找正支撑块的位置，能大幅缩短工装准备的时间。

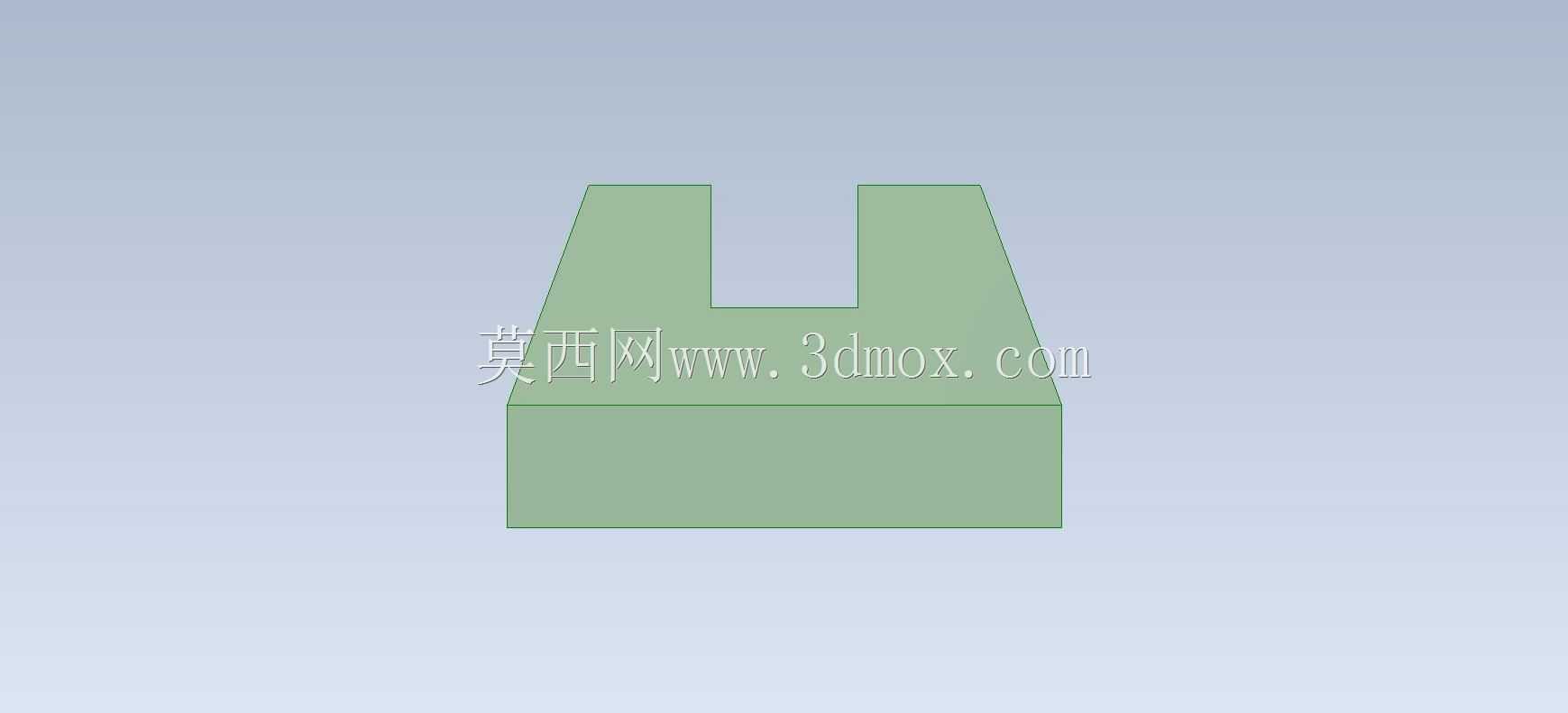

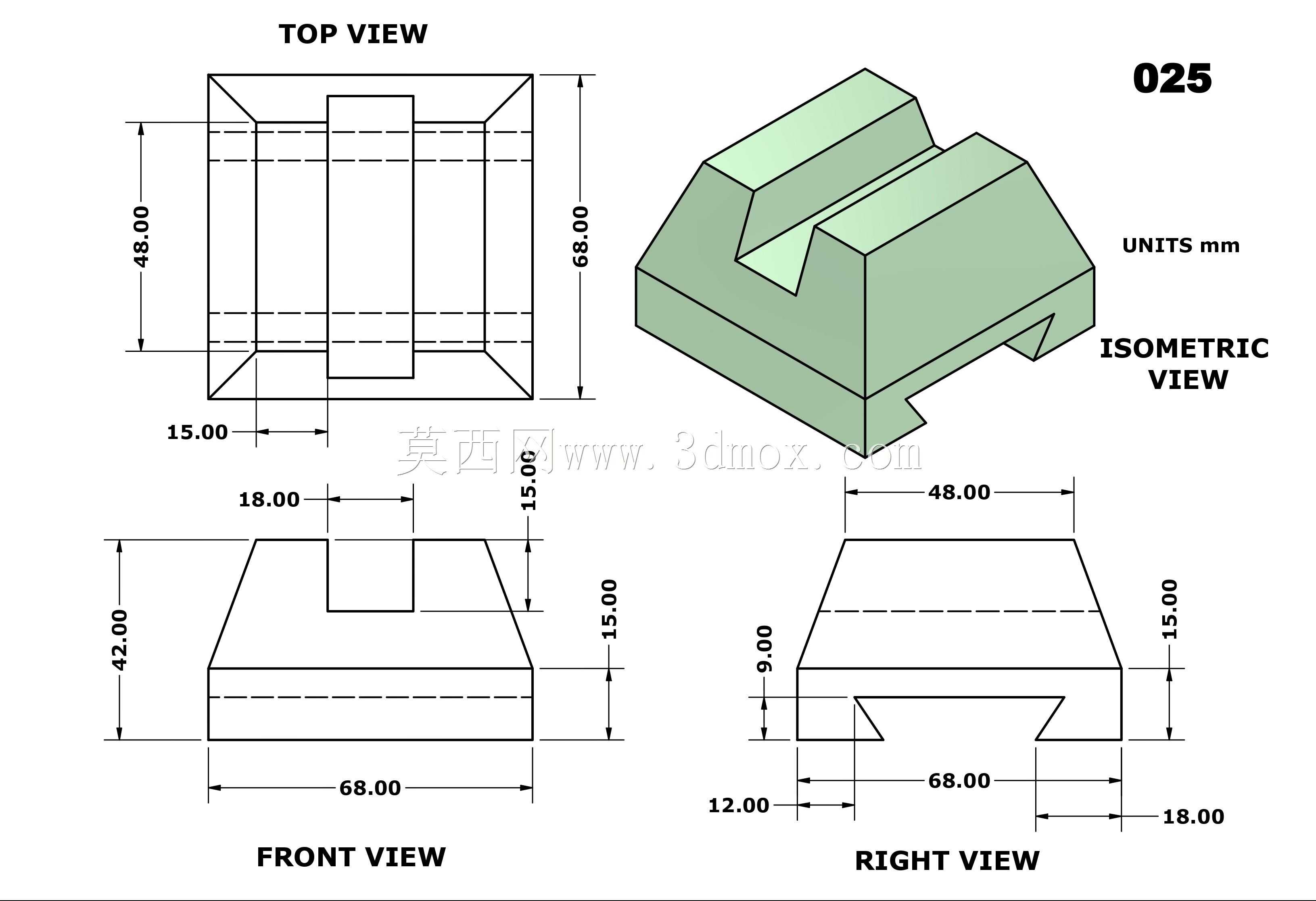

　　从安装边界来看，这类练习块的整体尺寸控制在小型工装的常用范围内，长宽尺寸不会超过100mm，高度根据垫高需求一般在50mm到80mm之间，既能够满足常规小型零件的垫高需求，也不会因为高度过高导致支撑刚性不足，在切削力作用下出现振颤。顶部开槽的宽度一般取10mm到15mm，深度不超过块体总高度的三分之一，避免开槽过深导致块体顶部的结构强度下降，在装夹压紧力作用下出现槽口变形。建模过程中需要注意所有的棱边都要做小尺寸的倒角处理，一方面是去除加工后的锐边毛刺，避免操作人员挪动时被划伤，另一方面也可以减少应力集中，避免块体在长期承受压紧力和切削振动的情况下出现棱边崩裂的情况。

　　在实际建模练习的时候，这类结构可以帮助新手熟悉拉伸、切除、倒角这些基础特征的操作逻辑，同时也能引导新手从实际使用的角度去思考结构设计的合理性，而不是单纯绘制几何形状。比如很多新手一开始做这类结构的时候会把槽开得太深，或者忘记做底部的避让缺口，放到实际加工场景里就会出现工装无法安装、刚性不足的问题，通过这类练习块的建模训练，可以快速建立起结构设计和实际加工场景的关联认知，理解每一个结构特征对应的实际功能，而不是为了造型而添加特征。这类支撑块在实际生产中一般用45号钢制作，经过调质处理后获得足够的强度和韧性，表面做发黑处理提升防锈能力，适合在车间的加工环境中长期使用，练习建模的时候也可以同步思考对应的加工工艺路线，从下料、铣面、开槽、倒角到热处理的完整流程，把建模和工艺知识结合起来，提升工程实践能力。
