超高压大功率直流转换调节模块结构设计

项目分类:通用机械零部件 发布时间:2024-01-09 ID:721084
  • 超高压大功率直流转换调节模块结构设计
  • 超高压大功率直流转换调节模块结构设计

  在高压电容充放电测试、脉冲功率实验平台、工业静电发生设备、高压医疗影像设备供电回路这类场景里,常规低压直流转换模块根本无法满足快速升压、电压过冲抑制的硬性要求,这类应用场景对供电模块的升压斜率控制、输出纹波抑制、长期高压工况下的绝缘可靠性都有非常严苛的指标,本次设计的高功率C系列调节型直流-直流转换模块,就是针对这类特殊高压供电需求做的结构落地。

  从实际使用的工况出发,这类模块大多会集成在高压设备的内部供电仓内,周边往往排布着信号采集板、功率驱动板、高压输出端子等部件,所以结构设计阶段首先要考虑的就是高压绝缘安全距离,模块主体采用一体化金属屏蔽外壳,外壳做导电氧化处理,既可以屏蔽内部功率开关器件工作时产生的高频电磁干扰,避免干扰周边弱信号采集回路,也能作为整体散热基座,把内部功率MOS管、升压变压器、整流硅堆工作时产生的热量快速传导到设备安装基板上,不需要额外加装散热风扇就能满足长时间满功率运行的散热需求。

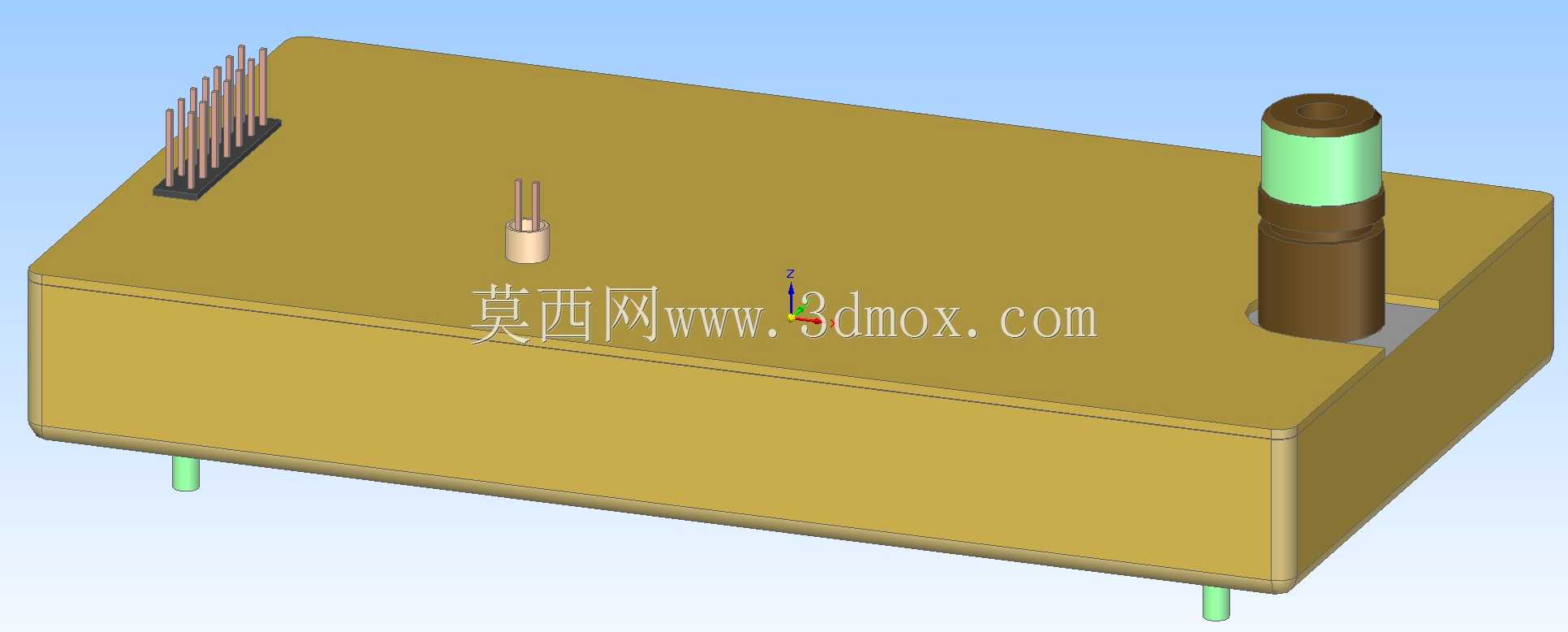

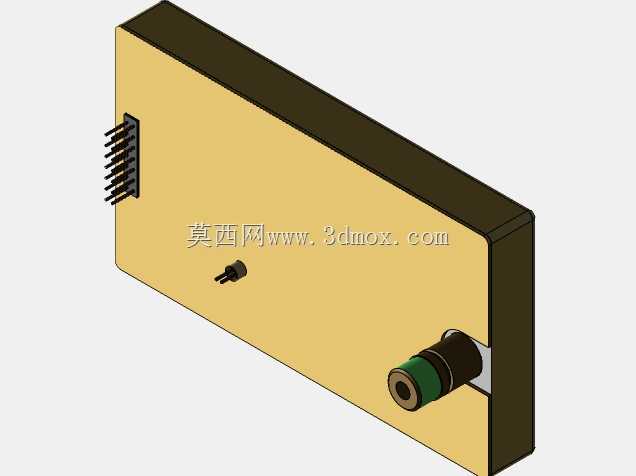

  模块的外接接口做了分区排布,一侧采用高密度排针接口,对应低压侧的控制信号、输入电源、反馈采样线路,排针的针脚间距做了加宽处理,避免低压侧大电流走线和信号走线之间出现串扰,排针基座采用耐高温的PPS材质,满足波峰焊或者回流焊的装配工艺要求,可以直接焊接在设备主控板上,减少额外接线带来的接触可靠性问题。模块顶面设置的圆柱形高压输出端子,采用分段式绝缘结构,下段为金属连接基座直接和内部高压整流回路连接,中段为高强度绝缘套筒,上段为金属输出接柱,绝缘套筒的爬电距离按照最高输出电压等级做了冗余设计,哪怕在高湿度的工业环境下也不会出现沿面放电的问题,输出端子旁边预留的小型接柱是高压采样反馈端,直接连接内部高精度分压电阻网络,把输出电压的实时采样信号反馈给控制回路,实现输出电压的闭环调节,把电压上升沿的过冲幅度控制在允许范围内,避免高压过冲击穿后端的电容负载或者其他敏感器件。模块底部伸出的两个定位柱,是装配时的定位结构,对应安装基板上的定位孔,装配时先把定位柱卡入定位孔,再焊接排针、固定高压端子,能大幅提升批量装配时的对位精度,避免排针焊歪、端子对位偏差的问题。

  设计过程中,内部的功率回路走线做了最短路径规划,升压变压器、整流硅堆、高压滤波电容的排布尽量靠近高压输出端子,减少高压走线在模块内部的长度,既降低了高压回路的电磁辐射,也减少了走线本身的寄生参数对电压上升斜率的影响。低压控制部分和高压功率部分之间做了金属隔离挡板,挡板和外壳主体可靠连接,把高低压区域完全分隔开,避免高压部分的电场耦合到低压控制回路里造成控制信号紊乱。模块外壳的边角都做了圆角处理,避免高压工况下尖端放电的问题,外壳的安装平面平面度控制在0.1mm以内,和安装基板贴合时能保证良好的热传导效率,不需要额外涂抹导热硅脂就能满足散热要求,减少了装配工序的复杂度。

  从安装边界来看,模块整体为长方体结构,所有外接接插件、定位柱的投影都在外壳主体的轮廓范围内,不会和周边安装的其他板卡、结构件产生干涉,在设备布局时只需要预留出对应尺寸的安装空间,保证高压输出端子和周边金属结构件之间留有足够的空气绝缘距离即可,不需要额外做复杂的绝缘防护结构。模块的重量全部集中在金属外壳和内部功率器件上,重心落在外壳几何中心位置,焊接在主控板上之后不会因为振动、冲击出现排针受力断裂的问题,满足工业设备运输、运行过程中的振动可靠性要求。

  实际选型使用时,这类模块可以直接替代同规格的进口高压直流转换模块,接口定义和安装尺寸完全兼容,不需要对原有设备的主控板、安装结构做任何修改就能直接替换,内部的控制参数可以根据不同的电容负载容量做匹配调整,保证不同容值的负载都能获得最优的电压上升曲线,既不会因为上升速度太慢影响设备的工作节拍,也不会因为上升速度太快、电压过冲太高损坏负载器件。
