ПМ-10型15mm行程牵引电磁铁结构

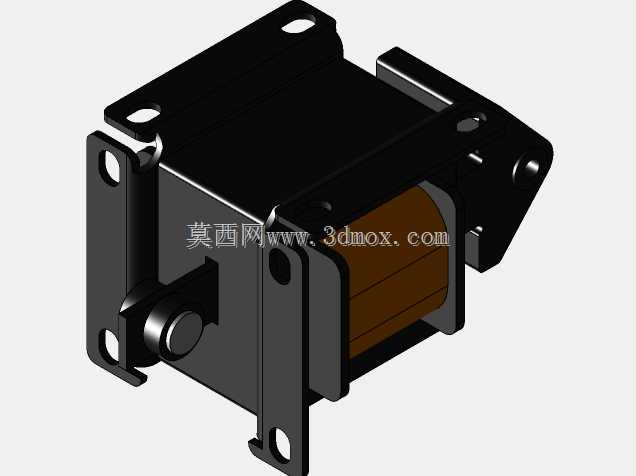

　　这款ПМ-10型牵引电磁铁，核心行程参数为15mm，是机床电气控制回路里十分常见的直动式电磁执行部件，常被应用在普通车床、小型冲压设备的进给机构联锁、制动闸瓦驱动、气动阀组电控切换等场景中，依靠电磁线圈得电后产生的磁吸力带动衔铁做直线往复动作，完成预设的机械动作触发，相比气动执行件不需要配套气源管路，相比机械凸轮触发不需要复杂的传动链匹配，在中小型机床的分布式控制点位上适配性极强。从结构设计来看，该电磁铁采用开放式叠片铁芯框架结构，两侧带安装耳板的支架作为整个部件的承载基体，铁芯叠片通过冲压铆接固定在支架内侧，线圈绕组采用绝缘骨架绕制后嵌装在铁芯中柱位置，外层做浸漆绝缘处理，能够适应机床车间内多油污、多金属粉尘的工作环境，

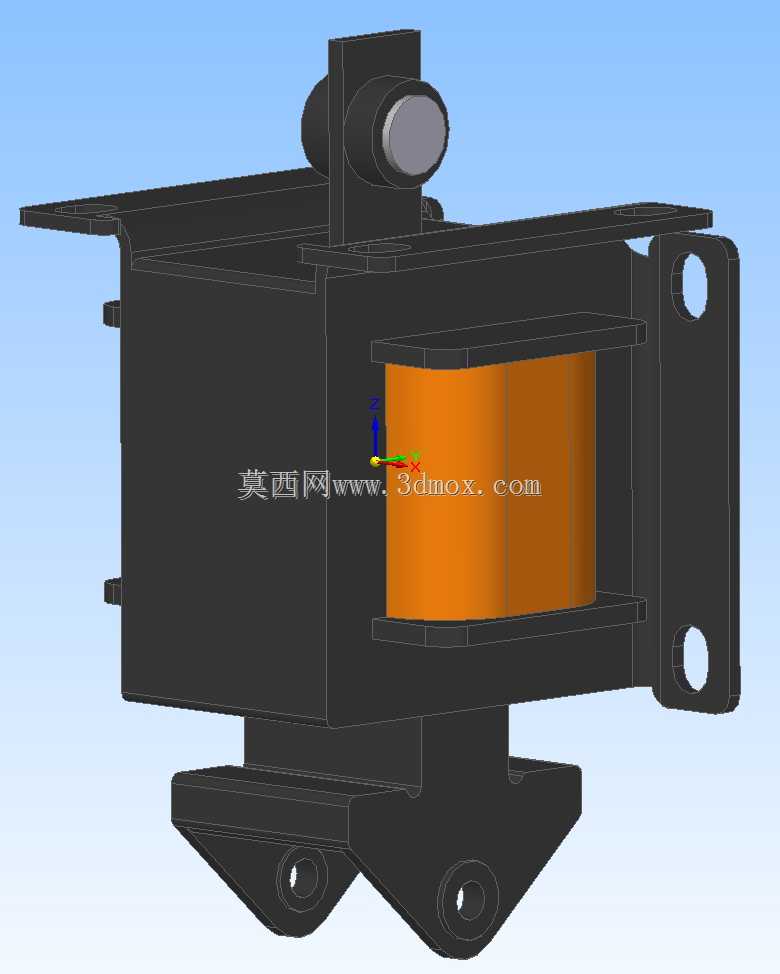

　　衔铁部分采用和铁芯匹配的斜口对接结构，下端设置两个对称的铰接安装孔，既可以直接连接被驱动的负载摆杆，也可以通过转接件连接直线动作的推杆，适配不同安装空间的传动需求。安装边界方面，两侧安装耳板上预留了两个同轴的圆形安装孔，孔位间距经过标准化匹配，能够直接替换同规格的老型号电磁铁，不需要对设备安装板做二次打孔加工，整体外形的宽度、高度尺寸控制紧凑，线圈部分突出于铁芯框架的尺寸经过优化，不会和周边的走线槽、相邻电气元件产生干涉，衔铁伸出端的运动路径上预留了足够的安全间隙，避免动作过程中出现卡滞、剐蹭问题。设计过程中重点考虑了长期通电工况下的散热问题，线圈外侧没有设置全封闭的金属外壳，依靠空气自然对流带走绕组工作产生的热量，

　　同时铁芯叠片之间的绝缘层能够有效降低涡流损耗，减少不必要的发热，衔铁和铁芯的对接面做了精密磨削加工，保证吸合状态下磁路气隙足够小，降低吸合后的工作噪音和持住电流，在频繁启停的控制工况下也能保持稳定的工作状态，不会因为长期频繁动作出现衔铁偏移、吸力不足的问题。在实际选型适配时，该电磁铁的15mm行程能够覆盖绝大多数机床小型联锁机构的动作距离需求，不需要额外增设行程放大机构，直动式的结构传动效率高，动作响应延迟控制在数十毫秒级别，能够满足机床控制回路的动作时序要求，安装时只需要保证衔铁动作方向和负载受力方向同轴，就可以避免出现侧向力导致的衔铁磨损、卡滞问题，日常维护只需要定期清理铁芯对接面的金属粉尘和油污，就可以长期保持稳定的工作性能。
