视觉识别式苹果自动分拣输送装置设计

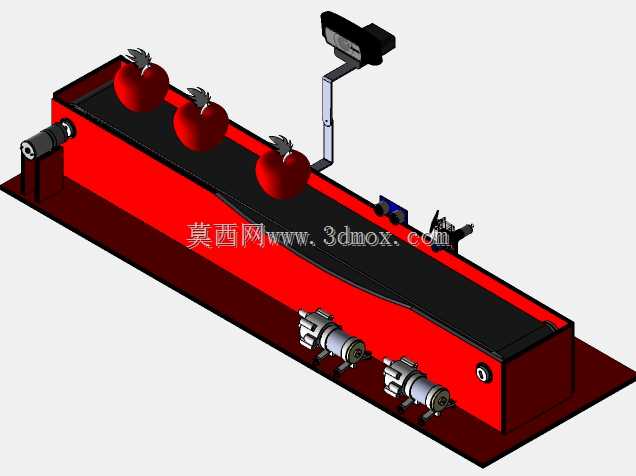

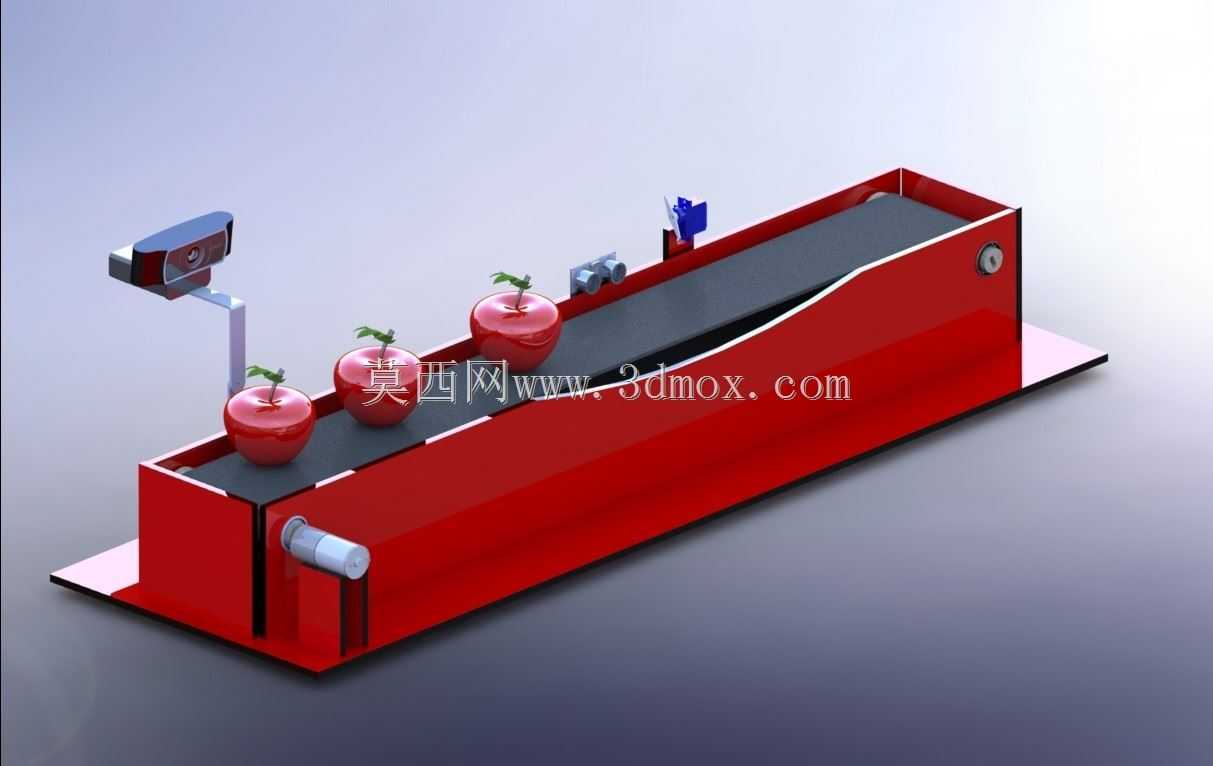

　　这套装置主要落地于中小型果品产后处理加工场景，适配苹果从清洗打蜡工序到装箱工序之间的分选环节，可直接对接前端果品提升出料端与后端分级接料工位，无需对现有产线做大规模结构改造，安装时仅需按照输送线体的基准高度调平四个支撑脚，预留出视觉检测模块的上方检修空间即可完成部署。整套设备的核心逻辑是通过架设在输送线入料端上方的视觉采集单元，对随皮带匀速行进的苹果做外观特征采集，识别果径大小、表面瑕疵、着色程度等分选指标后，将判定信号传输至线体侧方的分拣执行机构，对应品级的苹果行进到对应出料位时，执行机构动作将苹果推送至对应品级的接料槽内，完成全流程无接触分选，替代传统人工选果环节里的重复目视判断与手动分拣操作，

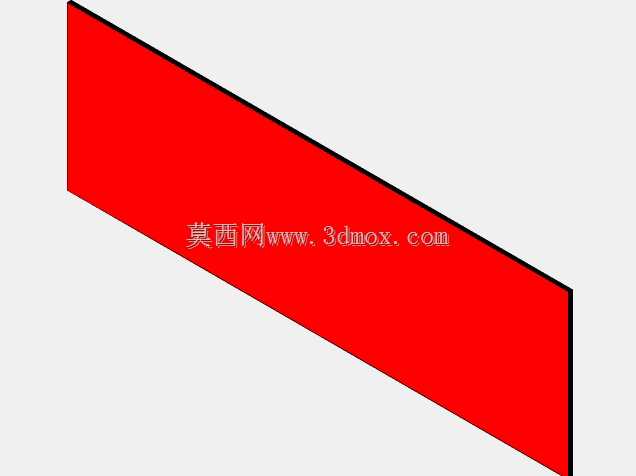

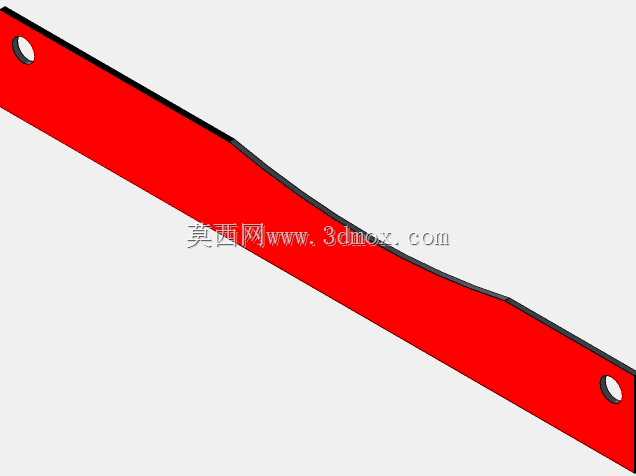

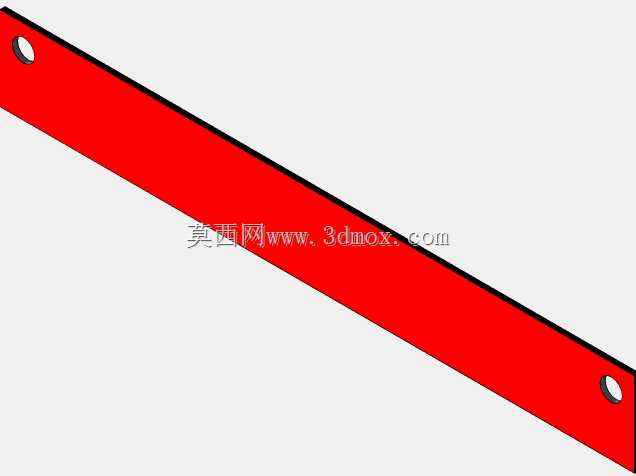

　　降低人工长时间作业带来的判定标准浮动、漏检错分问题。从结构设计层面看，线体主体采用折弯钣金拼焊成型，两侧护板高度刚好覆盖苹果输送过程中的滚动偏移范围，避免果实在行进过程中从皮带侧边掉落，皮带选用食品级哑光PVC材质，表面做细微防滑纹理处理，既不会在苹果表皮留下压痕，也能避免果实随线体行进时出现打滑偏移，保证视觉采集时每个果实都能处于镜头的有效拍摄视场内，不会因为位置偏移导致特征采集不全。视觉检测模块的安装支架采用可调节高度的立式结构，支架底部与线体侧护板通过螺栓刚性连接，可根据不同批次苹果的平均果径调整镜头的拍摄高度与俯角，保证镜头视场刚好覆盖输送皮带的有效宽度，同时在镜头侧方补光单元的配合下，规避车间环境光变化带来的成像干扰，

　　让采集到的果实表面特征清晰度保持一致。线体的驱动单元布置在出料端的侧下方，采用减速电机直接驱动主动辊的结构，省去了中间链传动的冗余结构，既降低了运行时的传动噪音，也减少了日常维护时的润滑、张紧调整工作量，线体运行速度可根据前端来料的密度做无级调整，保证相邻两个苹果之间留有足够的间距，既不会出现果实堆叠遮挡视觉镜头的情况，也能给后端分拣执行机构留出足够的动作响应时间，避免出现错分、漏分的情况。侧方的分拣执行单元采用模块化布置，每个品级对应一组独立的推料模组，模组安装座与线体护板采用快拆式螺栓连接，可根据实际分选的品级数量灵活增减推料模组的数量，不需要对主体线体做二次切割焊接改造，推料头采用软质食品级硅胶材质，

　　接触苹果时的冲击力控制在合理范围内，不会对果实表皮造成碰伤，推料行程可根据果径大小做对应调整，保证不同规格的苹果都能被平稳推送至对应接料槽内。整套设备的安装边界尺寸紧凑，线体长度适配常规车间的工位排布宽度，宽度方向不包含侧方推料模组的突出部分，可直接嵌入现有果品加工车间的产线间隙，不需要额外占用过多的车间通道空间，设备底部的支撑脚带有可调橡胶垫，可适应车间地面存在的微小高度差，保证线体整体处于水平状态，避免皮带运行时出现跑偏的问题。在细节设计上，线体的两端都做了圆弧过渡处理，没有尖锐的钣金棱角，避免操作人员在上下料、日常巡检时被刮伤，视觉模块的外部带有透明防尘罩，可阻挡车间内的果屑、水汽附着在镜头表面，减少日常清洁维护的频率，皮带下方设置有可拆卸的接渣盘，果实表面携带的少量水珠、果屑会直接落入接渣盘内，日常清理时仅需抽出接渣盘冲洗即可，不需要拆解线体主体结构。
