内螺纹连接手柄式手动球阀结构设计

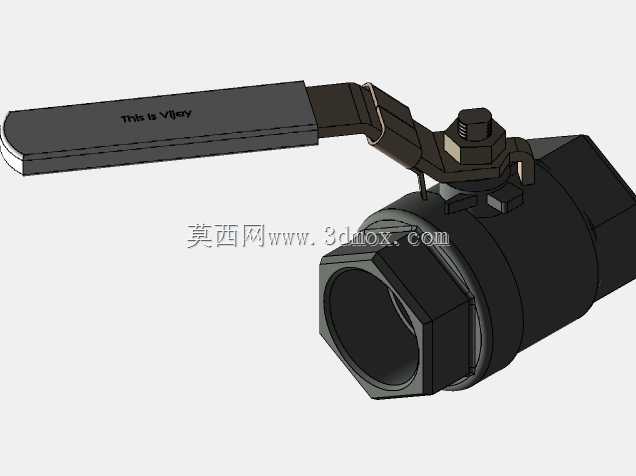

　　这款手动球阀的三维结构，核心围绕民用供水、小型工业流体管路的通断控制需求设计，日常在户内给水管路、小型设备冷却水回路、低压气动管路中都能见到这类阀件的身影，核心作用是通过90度旋转动作快速实现管路内介质的通断切换，相比闸阀、截止阀，它的开关行程更短，操作力矩更小，全开状态下流道几乎无额外阻力，介质流经时的压损可以控制在极低水平，很适合需要频繁开关、快速切断介质的管路场景。

　　从结构设计逻辑来看，整个阀件采用一体式阀体锻造成型思路，两端为标准内螺纹接口，适配常规公称通径的低压流体输送管路，安装时直接与外螺纹管端旋合即可，不需要额外的法兰连接组件，整体安装占用空间更小，适合管路排布紧凑的场景。阀体内部的球体采用通孔直径与管路通径等宽的全通径设计，介质流经时不会出现通径缩口带来的流阻增大、杂质淤积问题，即便管路内带有少量细小固体杂质，也不容易在阀腔内部卡滞，长期使用的可靠性更有保障。球体与阀体之间的密封采用软质密封座结构，密封面贴合面积均匀，低压工况下的密封性能稳定，只要密封座没有出现划伤、老化，关闭状态下可以实现零泄漏，完全满足民用供水、低压气动回路的密封要求。

　　操作端采用加长扁平手柄结构，手柄长度经过力矩匹配设计，操作人员不需要借助额外工具，徒手就能完成开关操作，手柄表面做了防滑平面处理，即便手上沾有水渍、油污也不容易打滑。手柄与阀杆的连接采用扁方定位结构，装配时直接套入阀杆端部即可，配合顶部的锁紧螺母完成轴向固定，后期如果需要更换手柄、调整手柄指向，只需要松开顶部螺母就能完成拆装，维护便捷性很好。阀杆与阀体之间的密封采用多层填料压合结构，通过顶部的压盖螺母调整填料压紧度，长期使用如果出现阀杆位置渗漏，不需要完全拆解阀体，只需要适当拧紧压盖螺母就能补偿填料磨损带来的间隙，大幅降低后期维护成本。

　　从安装边界尺寸来看，这款球阀的整体轴向长度适配常规螺纹阀件的安装间距，两端螺纹的同轴度控制在合理公差范围内，安装时不会出现螺纹错牙、接口不对中的问题；手柄的旋转半径经过优化，当手柄处于全开、全关两个极限位置时，手柄外端不会超出阀体径向过多，即便管路并排安装多个同类型阀件，操作单个阀门时也不会和相邻阀件、周边管路结构发生干涉。阀体外部的六角结构位置刚好对应两端螺纹的根部，安装时可以用普通活动扳手卡住六角位置施加扭矩，不会因为扳手加持力损坏阀体外部结构，也能避免安装时扭矩传递到阀杆、球体位置，破坏内部密封结构的初始装配精度。

　　在实际选型适配时，这款阀件适合公称压力不超过1.6MPa的常温清水、压缩空气、无强腐蚀性的轻质油品管路，工作温度范围覆盖常规民用与普通工业场景的温度区间，不适合高温蒸汽、强腐蚀性流体、高粘度含大颗粒杂质的介质管路。设计过程中特意将所有易损件都设计为可更换结构，密封座、填料、手柄都可以单独拆卸更换，不需要整体更换整个阀件，能有效降低长期使用的维护成本。球体表面做了光滑处理，粗糙度控制在较低水平，和密封座贴合时不会出现微观缝隙，开关过程中密封座的磨损量更小，整体使用寿命比普通结构的球阀更长。另外阀杆采用防飞出设计结构，即便阀腔内部出现异常压力升高，阀杆也不会从阀体内部被压力顶出，避免出现介质泄漏、阀件飞出的安全隐患，这一点在低压管路应用中能有效提升使用安全性。
