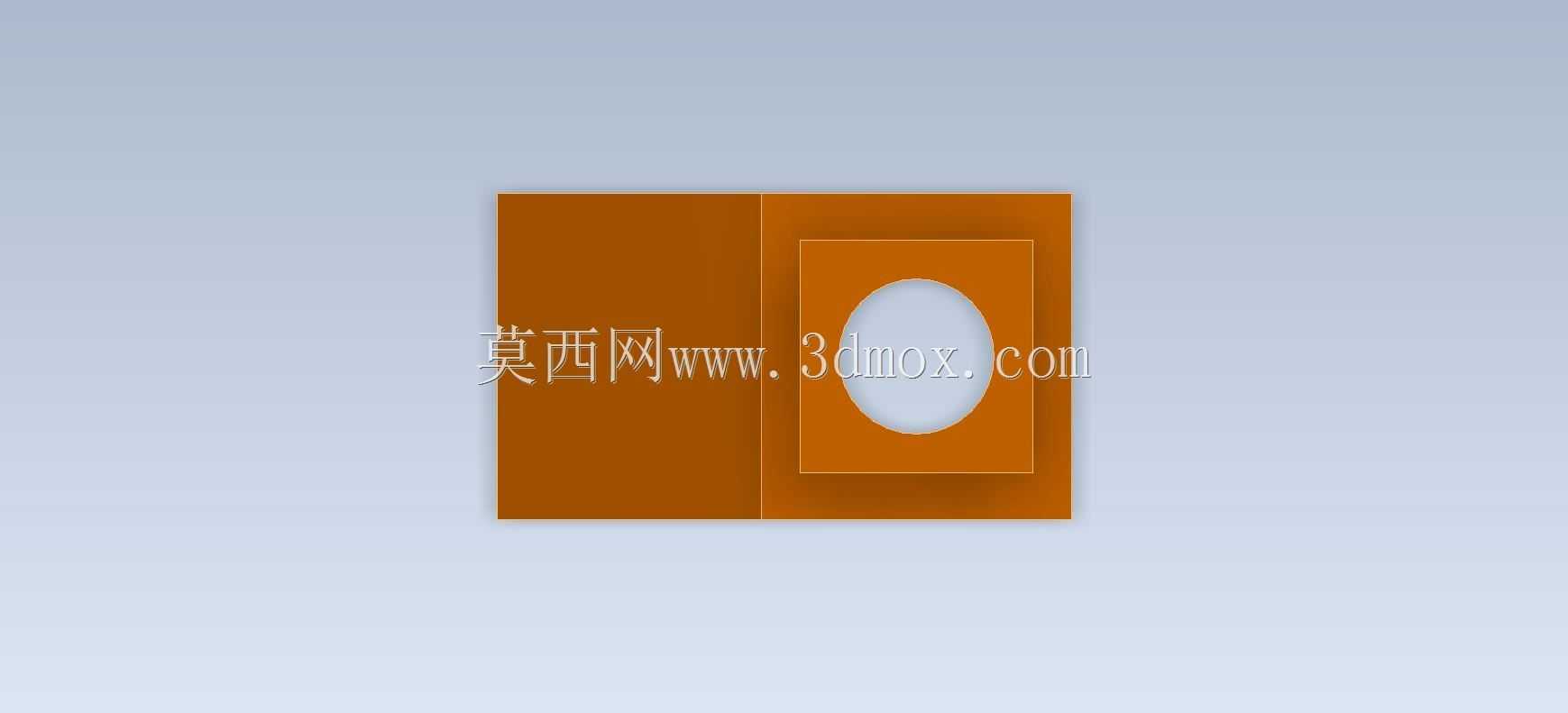

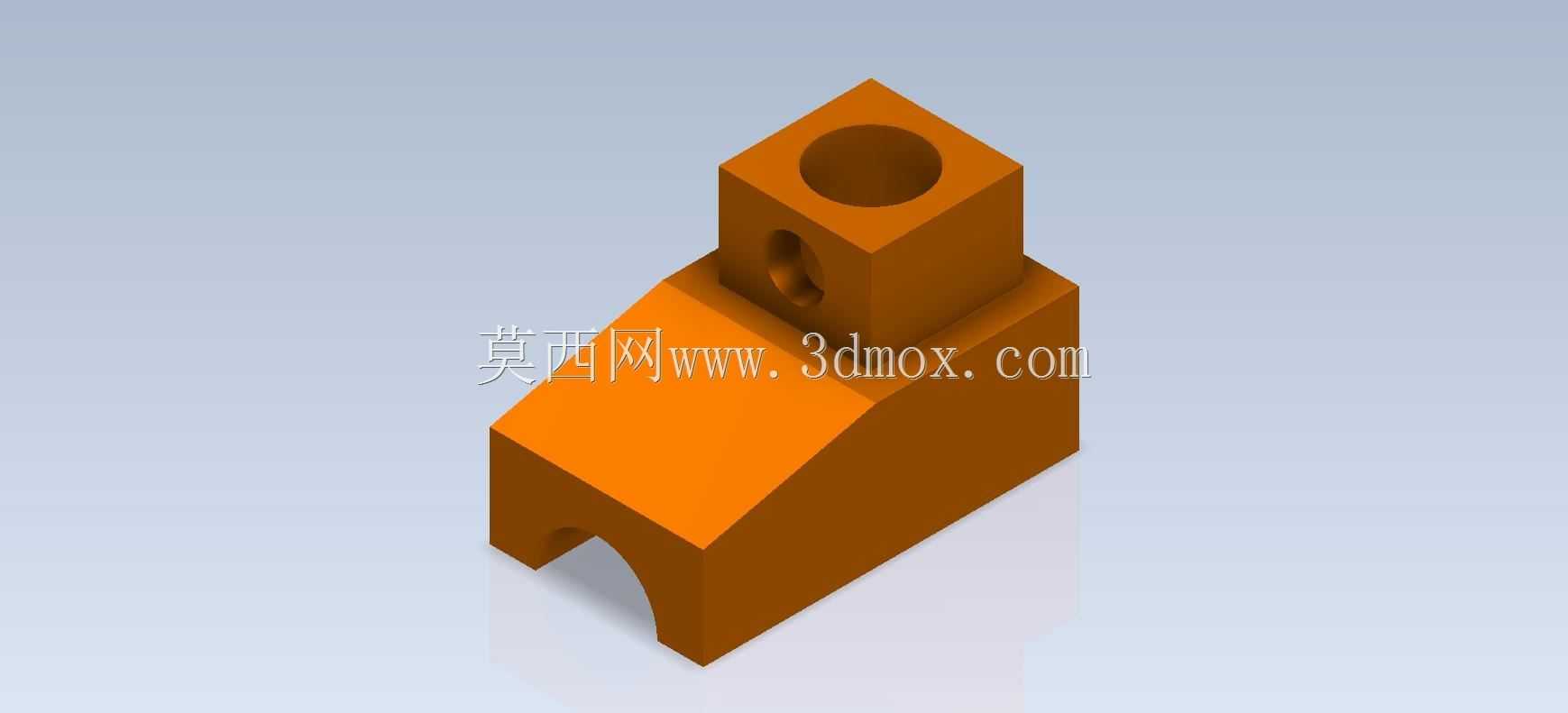

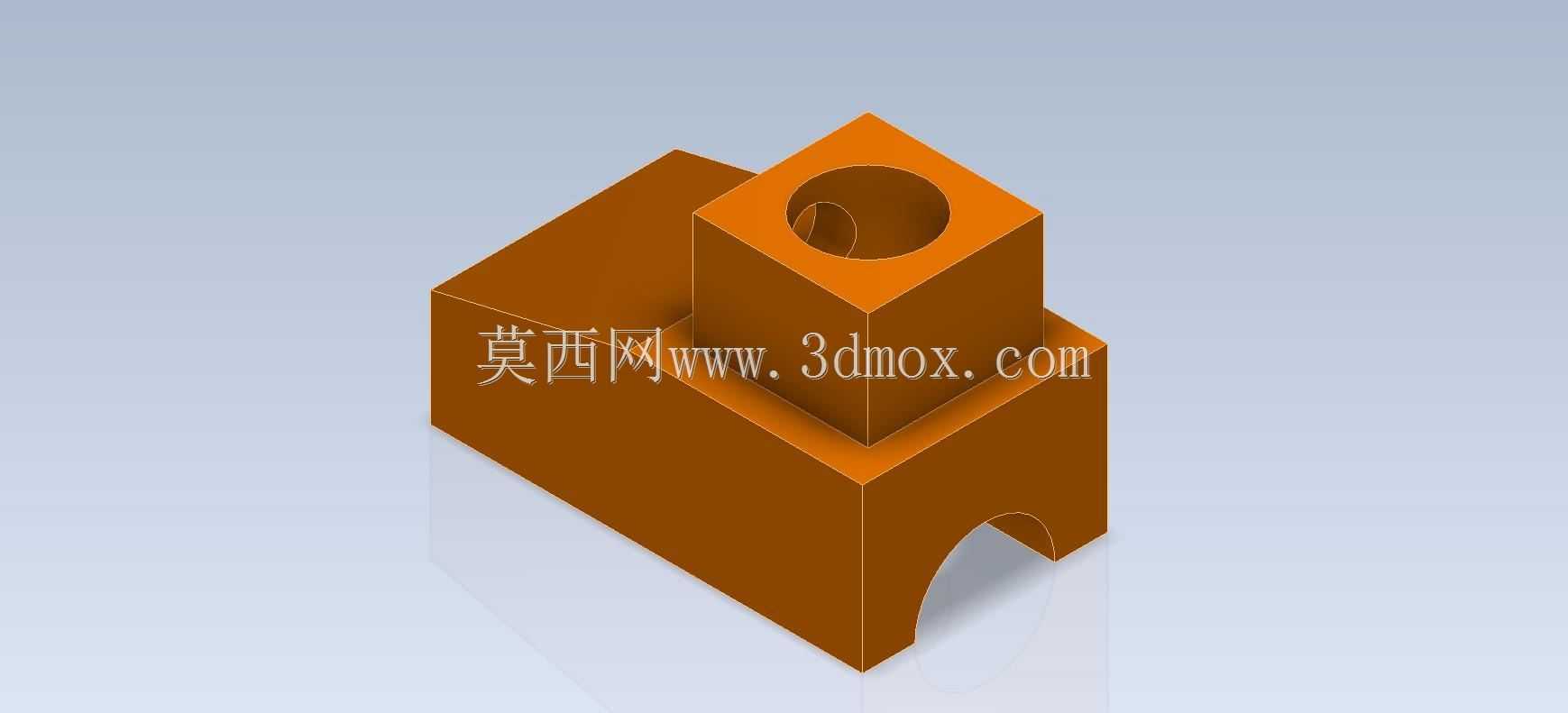

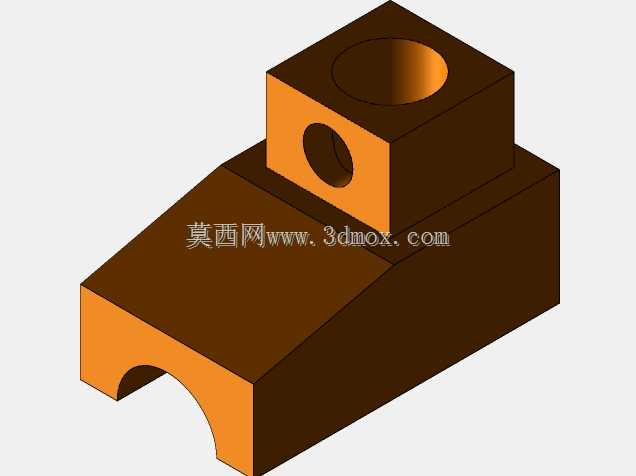

机床用带孔斜座式支撑定位零件结构

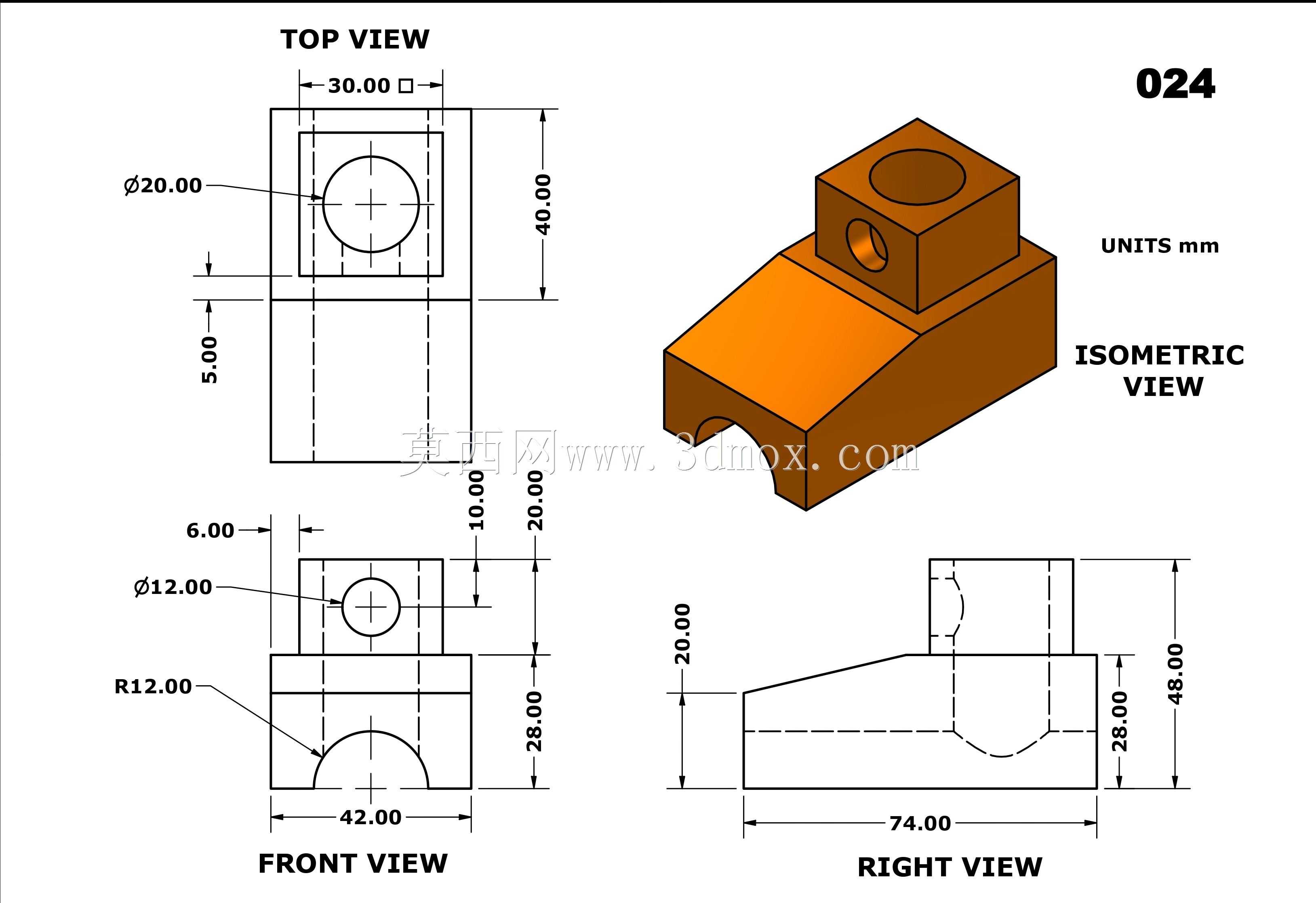

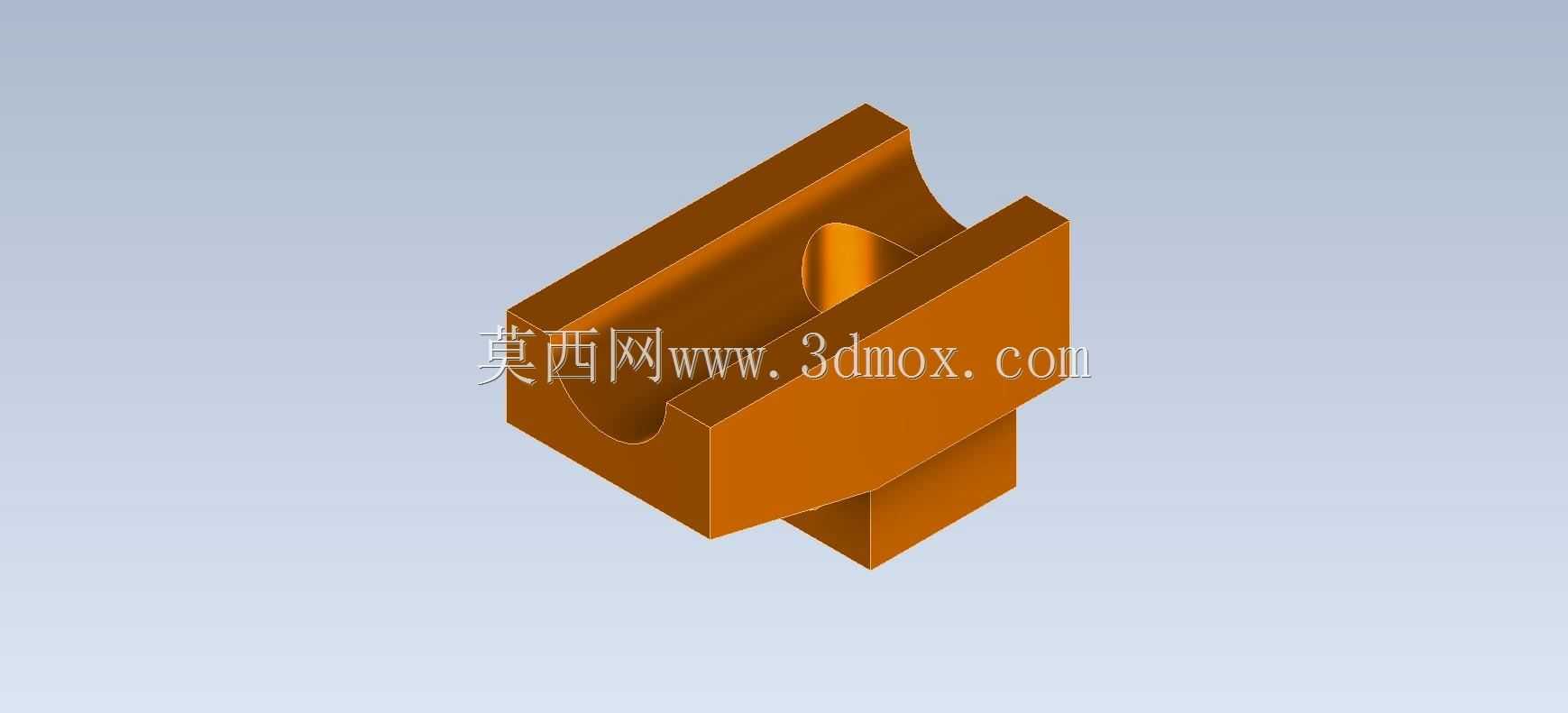

　　在普通车床的工装夹具改造、小型工位定位组件的设计场景中，这类带斜向安装面的块状支撑零件是非常常见的结构单元，很多刚接触三维建模的工程人员在做基础特征练习时，也会选择这类融合了多种机加工特征的零件来熟悉拉伸、切除、打孔等基础命令的实操逻辑。从实际应用层面看，这类零件主要承担两个核心功能：一是作为小型工装的垫高支撑块，通过下部的弧形缺口卡合在机床工作台的T型槽凸沿上，实现快速定位，不需要额外做大面积的安装面加工，弧形缺口的弧度匹配常规机床工作台的槽边圆角，安装时可以顺着槽向滑入指定位置，调整好工位后通过上部的竖向通孔穿入锁紧螺栓完成固定；二是作为侧向定位的基准块，零件侧面的横向通孔可以装入定位销或者小型顶紧螺钉，对放置在斜面上的待加工工件做侧向限位，避免车削或者铣削过程中工件出现窜动。

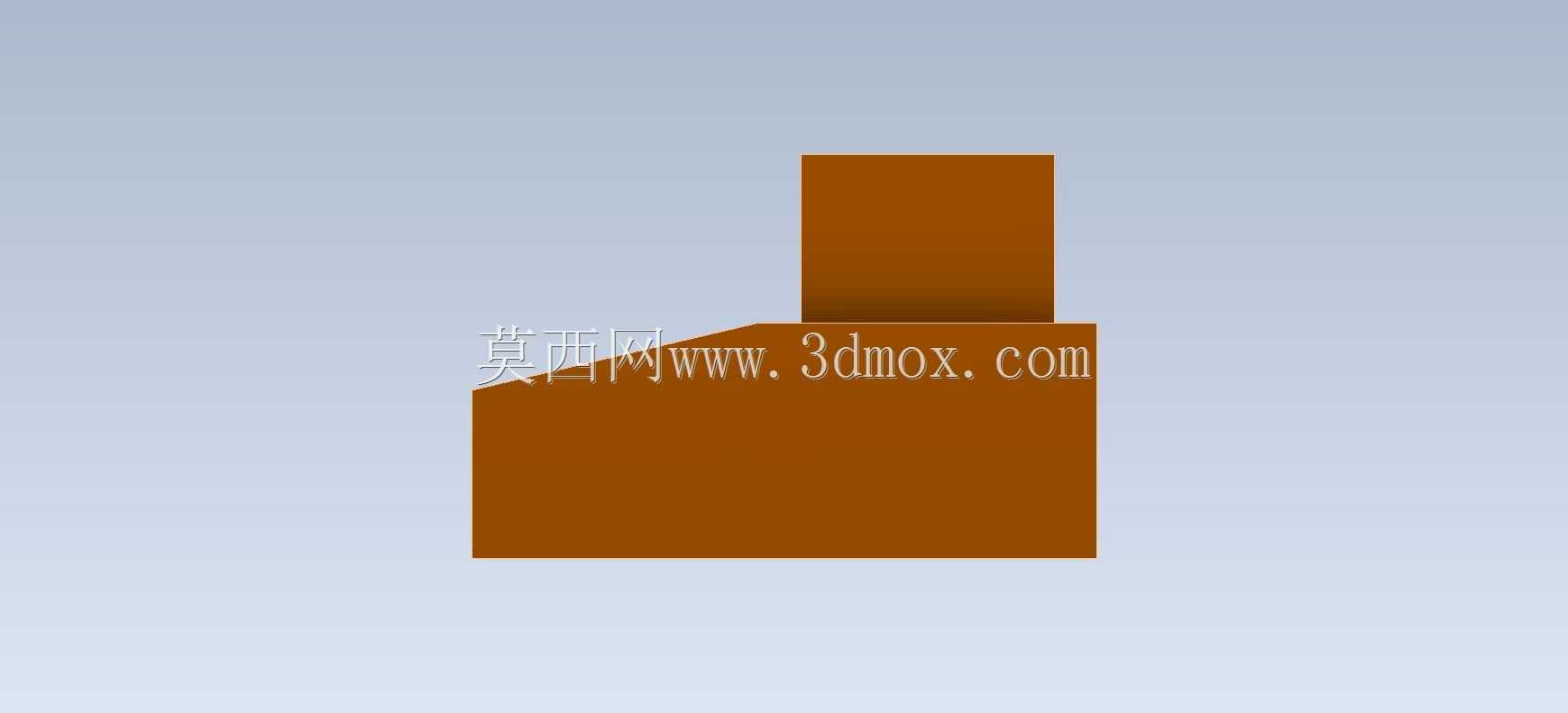

　　从设计思路上看，这个零件的特征排布完全遵循机加工的工艺顺序逻辑，没有出现无法加工的倒扣或者极端薄壁结构。下部的斜向支撑面角度设置为30度，刚好匹配小型轴类零件斜向钻孔工序的装夹倾角，不需要额外加装角度垫铁，减少工装的堆叠误差。上部的方块结构和下部的斜座做了等壁厚的过渡处理，过渡位置的圆角半径设置为2mm，既可以避免热处理过程中出现应力集中开裂的问题，也能减少铣削加工时的刀具接刀痕迹。竖向通孔的直径设置为10mm，适配机床常用的M8锁紧螺栓，孔口做了1mm的45度倒角，方便螺栓穿入的时候不会刮伤螺纹，也能去除机加工产生的毛刺。侧面的横向通孔直径为6mm，和竖向孔呈空间垂直状态，两个孔没有贯通，避免安装的时候锁紧螺栓和侧向定位销出现干涉，横向孔的位置距离上部方块的顶面12mm，刚好是常规小型工件定位时的销钉高度位置，不会因为位置过高导致定位不稳，也不会因为位置过低无法接触工件侧面。

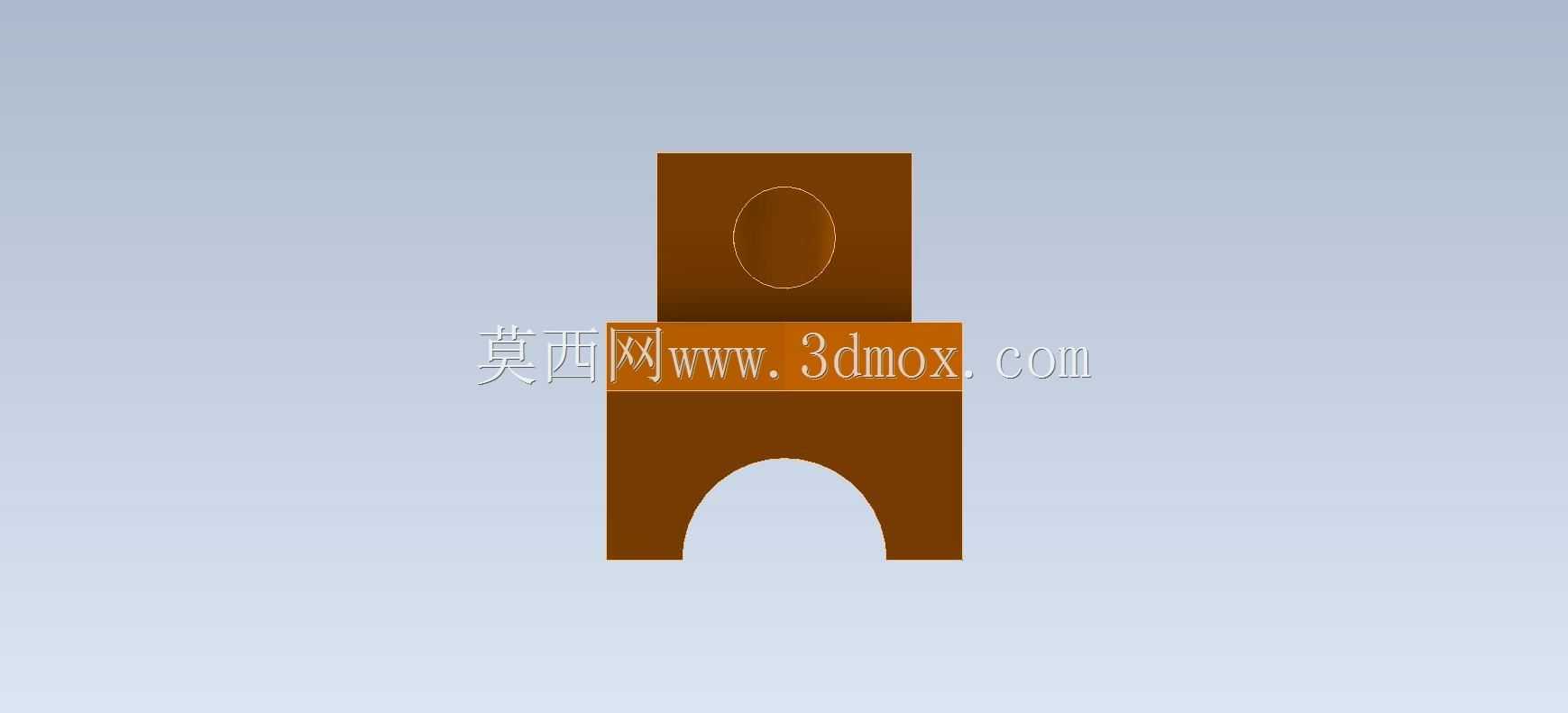

　　从安装边界尺寸来看，零件整体的长度方向尺寸控制在45mm，宽度方向为30mm，总高度为40mm，属于小型的块状支撑件，不会占用机床工作台过多的安装空间，适合在多工位的小型工装排布里使用。下部弧形缺口的半径为8mm，匹配CA6140车床工作台T型槽的上沿凸弧尺寸，安装后零件底面和工作台面的贴合间隙可以控制在0.02mm以内，保证支撑的刚性。斜面上没有额外的安装孔，主要是依靠零件自身的锁紧力提供支撑摩擦力，斜向面的表面粗糙度要求为Ra3.2，足够支撑普通精度的工件装夹，不需要做磨削加工就能满足使用要求。在建模过程中，这类零件的特征构建顺序应该和实际加工顺序保持一致：首先绘制下部斜座的截面轮廓做拉伸，然后切除下部的弧形缺口，接着拉伸上部的方块结构，之后分别打竖向和横向的通孔，最后添加所有的倒角和过渡圆角，这样的建模逻辑不仅方便后续修改尺寸参数，也能在出工程图的时候直接对应加工工序，减少工艺人员的识图成本。很多新手在建模这类零件的时候容易忽略特征的先后顺序，比如先打孔再做实体拉伸，很容易出现特征参考丢失的问题，或者把过渡圆角设置得过大，导致零件实际加工的时候出现壁厚不足的问题，这些都是在结构设计和建模过程中需要规避的细节。这类零件虽然结构简单，但是融合了机加工零件最常见的几类特征，不管是作为建模练习的案例，还是作为实际工装的组成单元，都有很强的实用参考价值，在小型机床的工位改造、专用夹具的快速搭建场景中，这类标准化的支撑块可以大幅减少工装设计的周期，不需要每次都重新设计相似的支撑结构，只需要调整对应的尺寸参数就能适配不同的装夹需求。
