SSMP转UMCC同轴射频连接适配器结构

　　在射频测试、小型化通信设备内部布线场景里，板间射频信号的跨接口转接一直是结构设计里容易踩坑的环节，不同厂商的射频座子引脚定义、接口尺寸存在细微差异，一旦转接件的阻抗匹配没做好，驻波比超标会直接拉低整个射频链路的信号质量，甚至导致测试数据失真、设备通信丢包。这款SSMP插头转UMCC插孔的同轴转接件，就是针对小空间内U.FL（UMCC）接口与SSMP接口的互联需求设计的，核心是实现50欧姆阻抗下的低损耗信号转接，适配通信模块、射频测试治具、小型化基站内部的板卡互联场景。

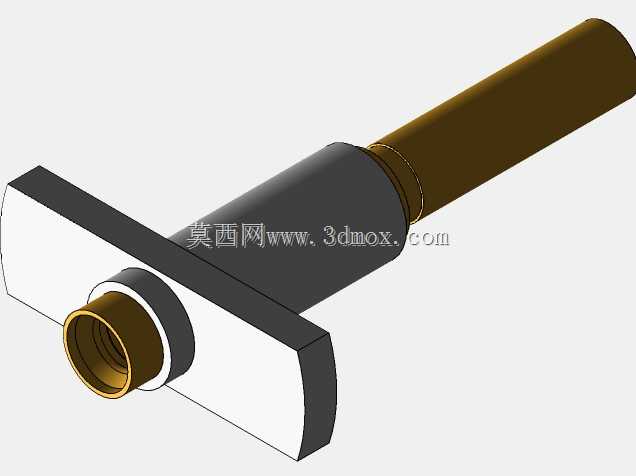

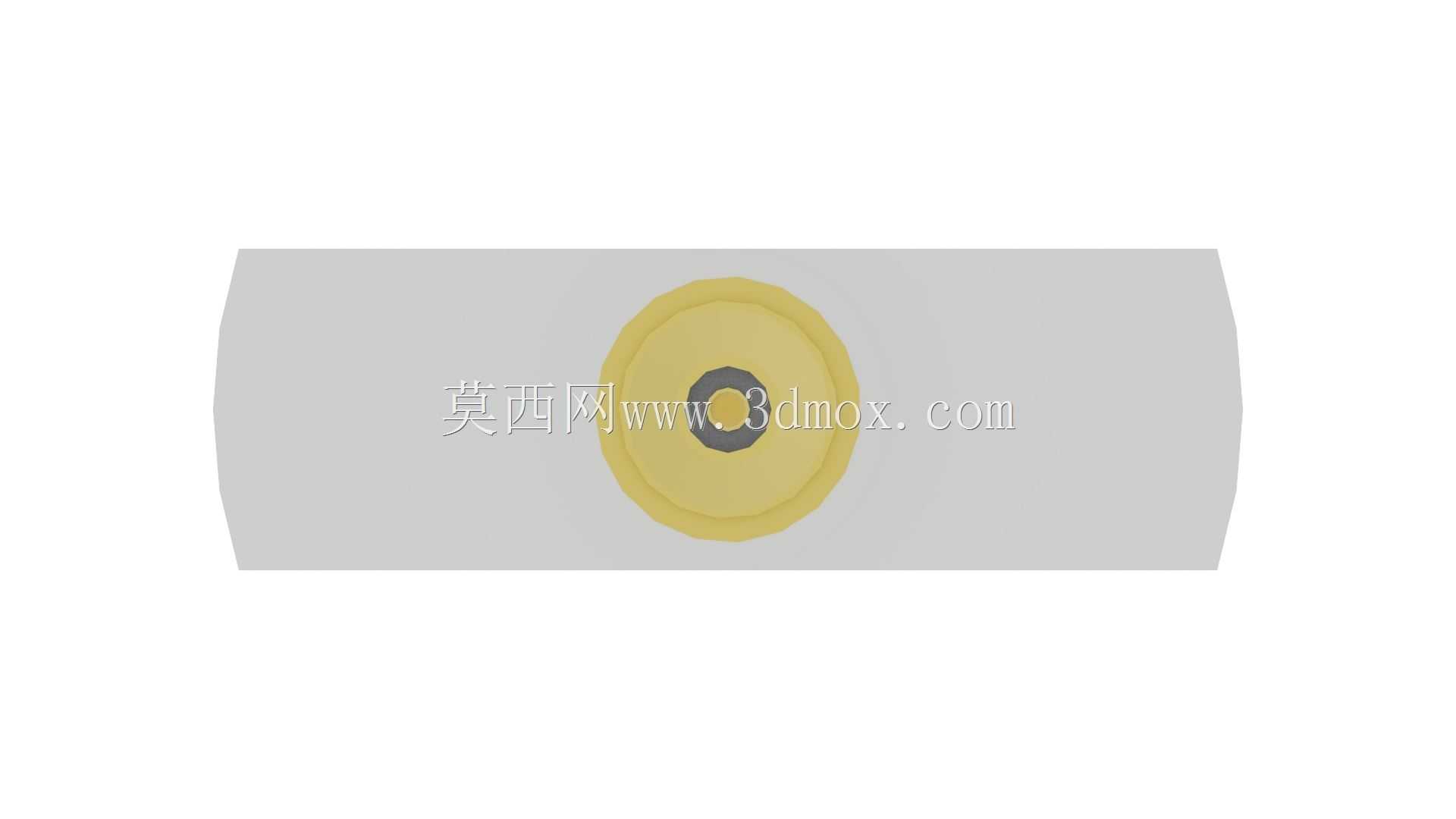

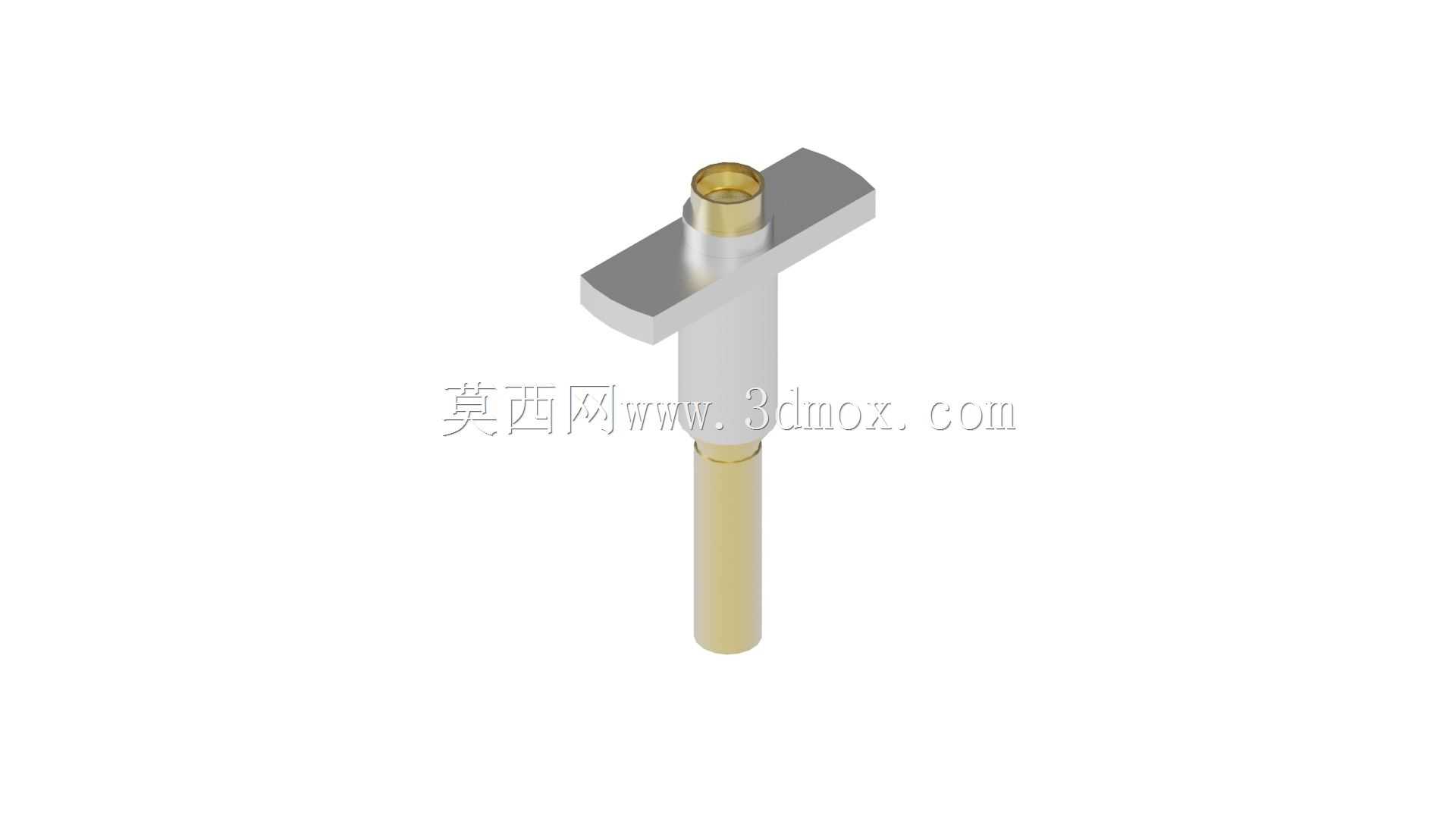

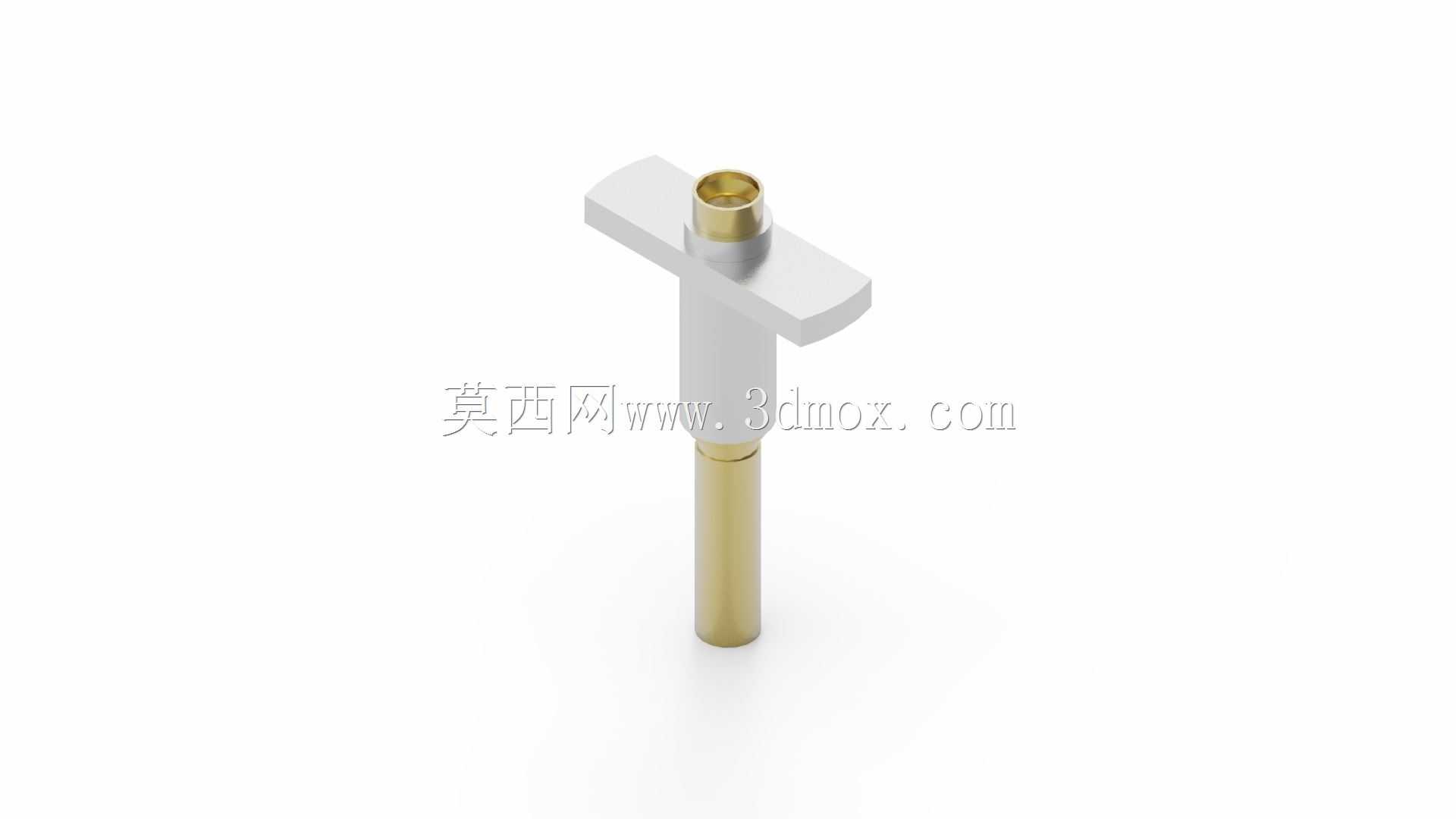

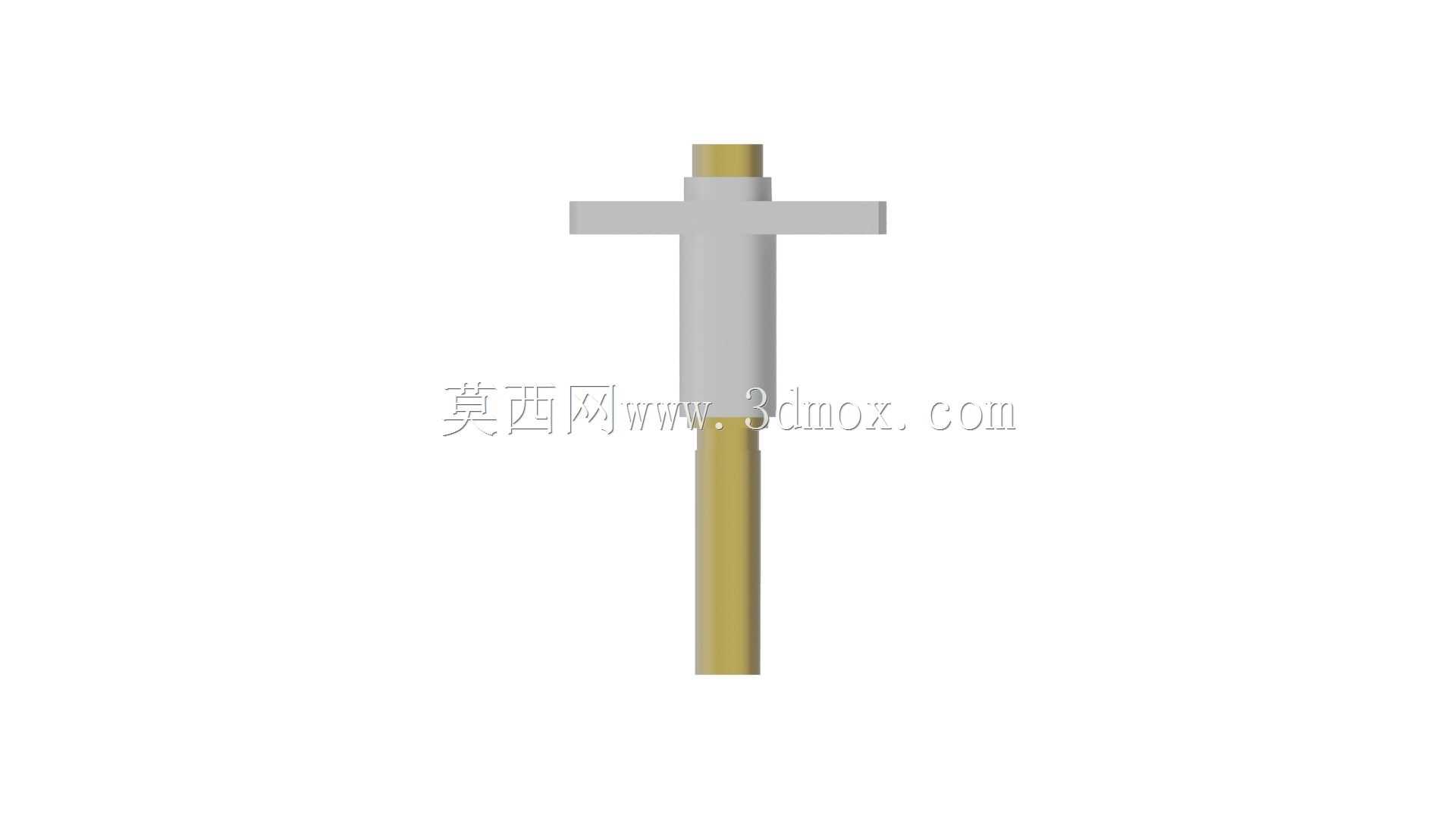

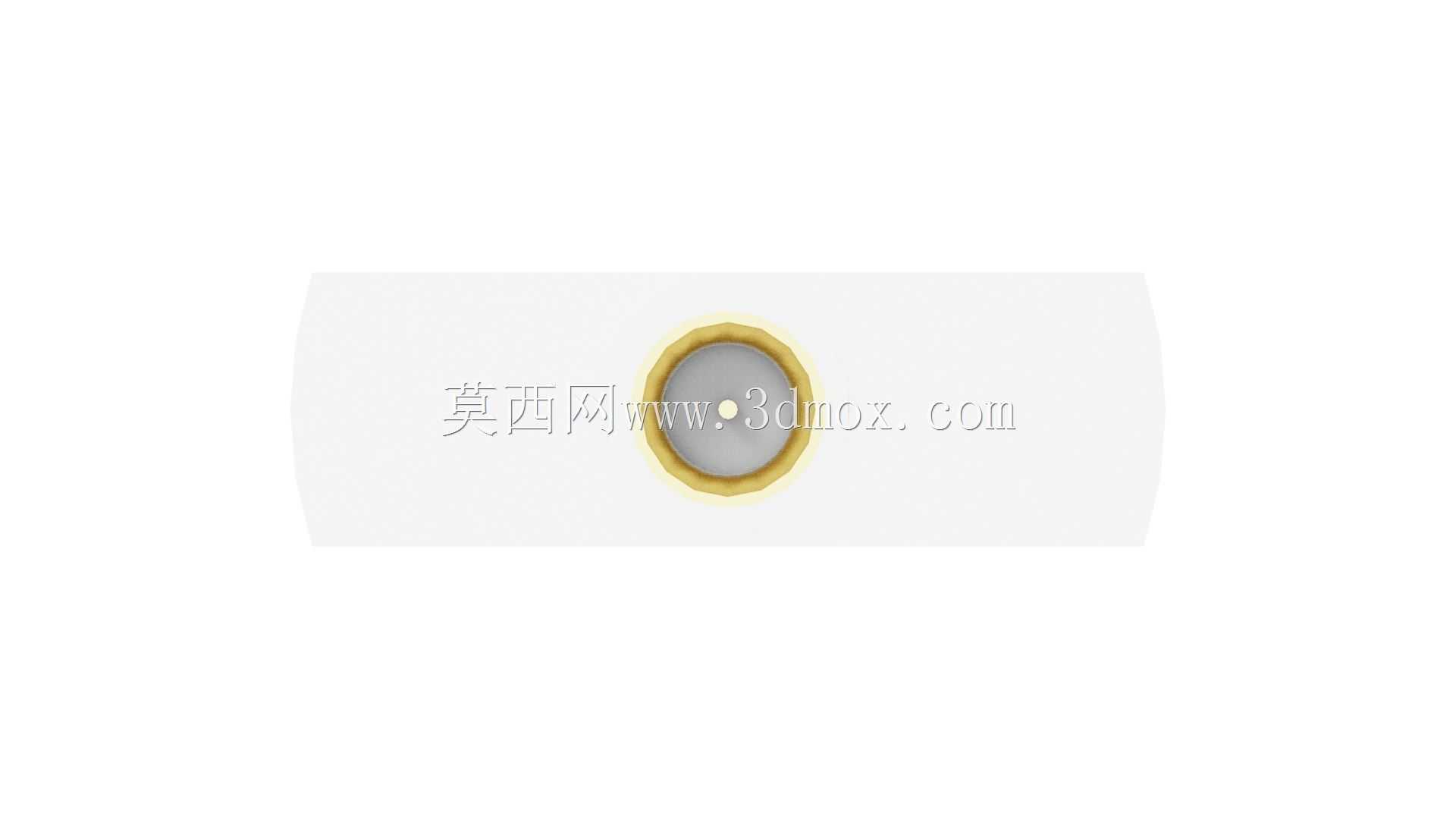

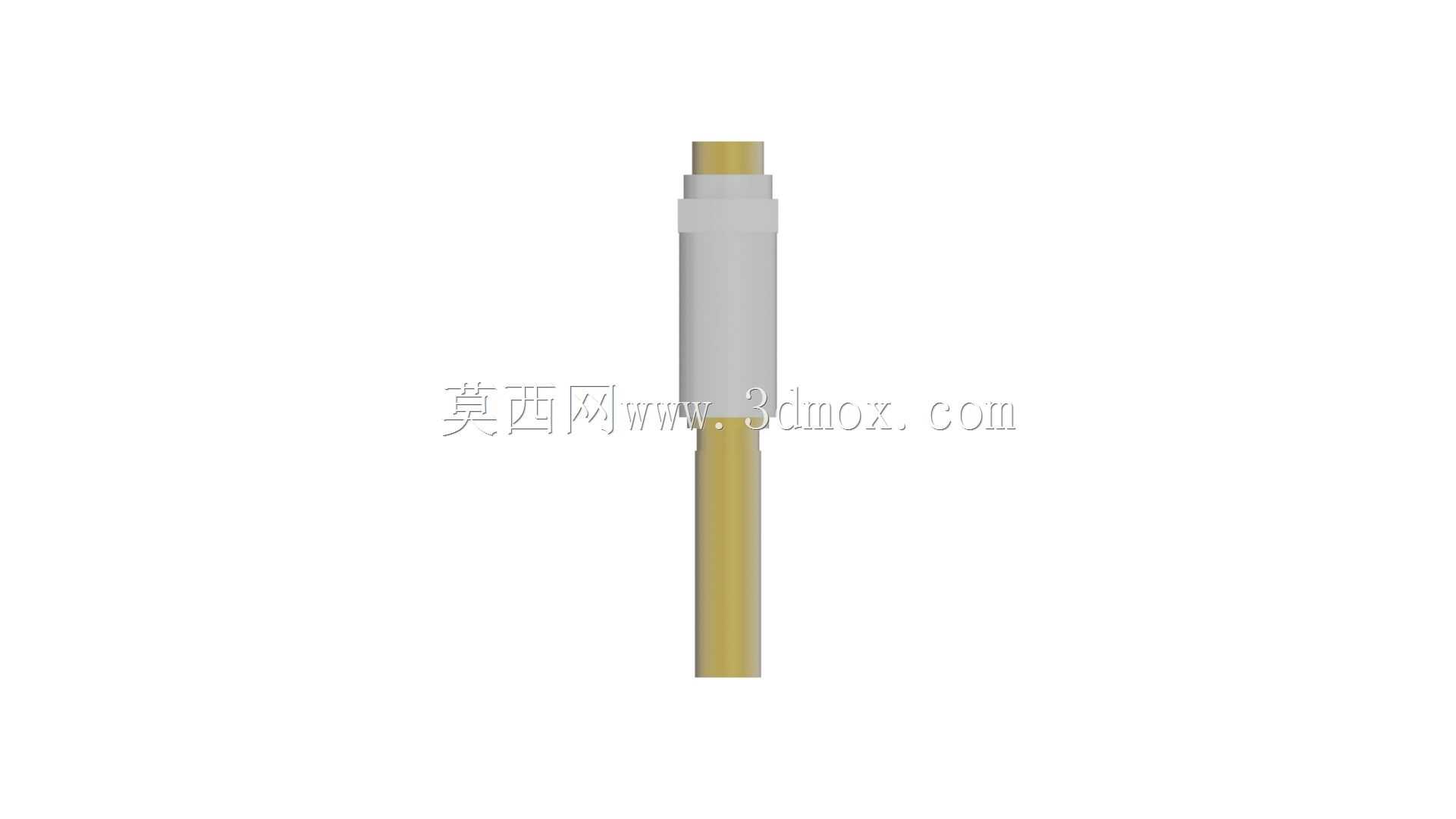

　　从结构设计逻辑来看，整个转接件采用同轴分层结构，中心接触件采用镀金铜材，保证接触可靠性与高频信号传输的低损耗，外层金属壳体一方面起到屏蔽作用，避免外界电磁干扰串入射频链路，另一方面作为结构支撑件，承担插拔过程中的受力，避免中心插针受侧向力变形。T型的头部结构是针对SSMP公头的插拔受力设计的，扁平的侧翼可以在插拔时提供受力点，方便操作人员在密集排布的板卡之间完成插拔操作，不会因为施力不当导致旁边的元器件被碰掉。下部的插针段长度经过严格核算，刚好匹配UMCC母座的插接深度，既不会因为插接过深顶坏母座内部的接触弹片，也不会因为插接过浅导致接触不良、信号反射增大。

　　安装边界方面，这款转接件的径向最大尺寸控制在极小范围内，适配板卡上射频座间距5mm以上的密集排布场景，不会和相邻的同类型转接件产生结构干涉。轴向总长度经过优化，在保证内部绝缘介质足够的阻抗匹配长度前提下，尽可能压缩整体高度，适配设备内部10mm以内的板间间距，不会因为转接件过高导致上下板卡装配时出现顶碰。外导体的配合公差按照射频连接器的精密级要求控制，插接后的同轴度误差控制在0.05mm以内，保证整个链路的阻抗连续性，减少信号反射。

　　实际使用场景中，这类转接件常被用在无线通信模块的测试治具上，治具端采用SSMP接口实现快速插拔，被测模块端是UMCC接口，通过这款转接件就能实现快速互联，不需要每次测试都焊接射频线，大幅提升测试效率。在小型化消费类通信设备内部，有时候主控板和射频前端板采用不同的射频座选型，通过这款转接件就能实现两个板卡之间的垂直互联，不需要额外定制射频线缆，减少装配工序，同时降低线缆带来的信号损耗。设计过程中需要重点关注的点，除了阻抗连续性之外，还有中心接触件的保持力，要保证在多次插拔之后，中心插针不会出现退针、接触电阻变大的问题，绝缘介质采用低介电常数的耐高温材料，满足回流焊过程中的高温要求，不会因为焊接温度过高导致介质变形、阻抗偏移。另外，外导体的表面镀层采用钝化处理，避免长时间使用出现氧化，导致接触电阻上升、屏蔽效能下降，在-40℃到85℃的工作温度范围内，结构尺寸的热胀冷缩量控制在配合公差范围内，不会因为温度变化出现插接松动的问题。

　　从建模角度来看，绘制这款零件的时候需要先明确两个接口的标准尺寸，SSMP公头的插针直径、外导体内径，UMCC母座的插孔尺寸、外导体配合尺寸都要严格按照行业标准来，中间的过渡段要保证阻抗连续，不能出现直径突变的台阶，否则会在突变位置产生信号反射。T型头部的侧翼边缘做了小倒角处理，避免插拔的时候划伤操作人员的手，同时也不会和旁边的元器件产生刮碰。下部插针的头部做了圆弧导向，方便对准UMCC母座的插孔，即使在盲插场景下也能顺利完成插接，不会因为对准偏差导致插针弯折。整个零件的所有棱角都做了微小的倒钝处理，没有尖锐的边角，避免在装配过程中割伤射频线缆的绝缘层，造成短路风险。
