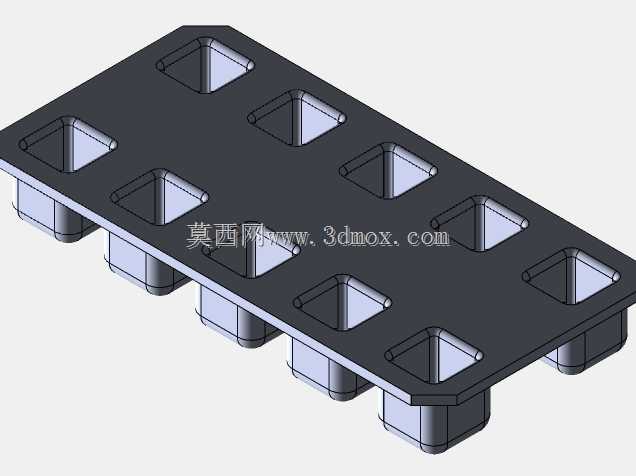

十格方形冰格注塑成型托盘结构

　　这款十格方形冰格托盘，核心应用场景覆盖家用冰箱冷冻制冰、小型饮品店批量制冰、冷饮摊点预制冰块存储等民用与小微商用场景，实际使用中可直接放置于冰箱冷冻层搁板，也可堆叠存放提升冷冻空间利用率，成型后单块冰块为规整立方结构，适配绝大多数饮品杯口径，不会出现冰块卡滞杯口的问题。从功能特性来看，托盘整体采用一体化注塑成型结构，每个冰格腔体为独立下沉式设计，腔体侧壁带有微小拔模斜度，冷冻完成后仅需轻按托盘底部即可顺利脱出冰块，无需额外撬动或冲水脱模，避免了传统硬塑冰格脱模费力、冰块易碎裂的问题；托盘边缘做了加厚翻边处理，拿取时手部受力均匀，不会因为托盘整体偏薄出现弯折洒漏的情况，翻边同时可作为堆叠定位结构，多层叠放时上层托盘底部嵌入下层翻边内，

　　不会出现滑移错位。设计过程中优先考虑了注塑工艺的可行性，所有棱边均做了R0.5-R1的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，同时圆角结构也减少了冷冻过程中冰块与腔体壁的接触应力，进一步降低脱模难度；每个腔体的壁厚控制在1.2mm-1.5mm区间，既保证了托盘整体的结构强度，拿取时不会出现软塌变形，也兼顾了冷冻时的热传导效率，缩短制冰等待时间，不会因为壁厚过厚导致冷量传递缓慢。外形尺寸方面，托盘整体长宽比适配常规家用冰箱冷冻抽屉的内部净空尺寸，放置后不会出现抽屉无法闭合的问题，整体高度控制在30mm以内，堆叠三层时总高度仍低于多数冰箱冷冻层的层间净高，可充分利用垂直存储空间；

　　每个冰格腔体的内部尺寸为25mm×25mm×25mm，成型冰块重量约15g，适配单杯饮品加2-3块冰的常规用量，不会出现单块冰过大导致饮品降温过快、稀释过度的问题。安装与使用边界上，这款托盘仅需平整放置于-18℃至-24℃的冷冻环境内即可正常使用，无需额外固定结构，托盘上表面的格间连接筋做了微凸处理，注水时水位不超过连接筋高度即可，冷冻过程中冰块膨胀不会溢出腔体，避免了多格冰块冻结粘连的问题；材质适配食品级PP注塑工艺，耐低温性能优异，长期在冷冻环境下使用不会出现脆化开裂，表面光滑无卫生死角，清洗时可直接冲水刷洗，不会残留污渍滋生细菌。结构设计上还考虑了叠放脱模的辅助特性，托盘底部每个腔体对应位置做了微凸的球面结构，

　　叠放时上层的凸面刚好对准下层冰格的中心位置，脱模时可通过按压上层托盘的凸面，直接将下层冰格内的冰块顶出，无需将托盘取出后逐格按压，提升了批量取冰的效率；托盘整体无多余的卡扣、拼接结构，一体化成型的设计减少了藏污纳垢的缝隙，也降低了注塑生产的模具复杂度，生产时仅需一套两板模即可完成成型，生产效率高，成品不良率低。实际使用测试中，这款托盘在满水状态下整体形变量小于1mm，搬运过程中不会出现水体外溢的情况，反复脱模1000次以上腔体表面无明显划痕，冰块脱出率保持在99%以上，不会出现冰块断裂残留在腔体内的问题；边缘翻边的宽度为8mm，手部握持时接触面积充足，即使戴着手套也能稳定拿取，不会出现滑脱的情况。
