CA6140车床配套异形安装支座结构

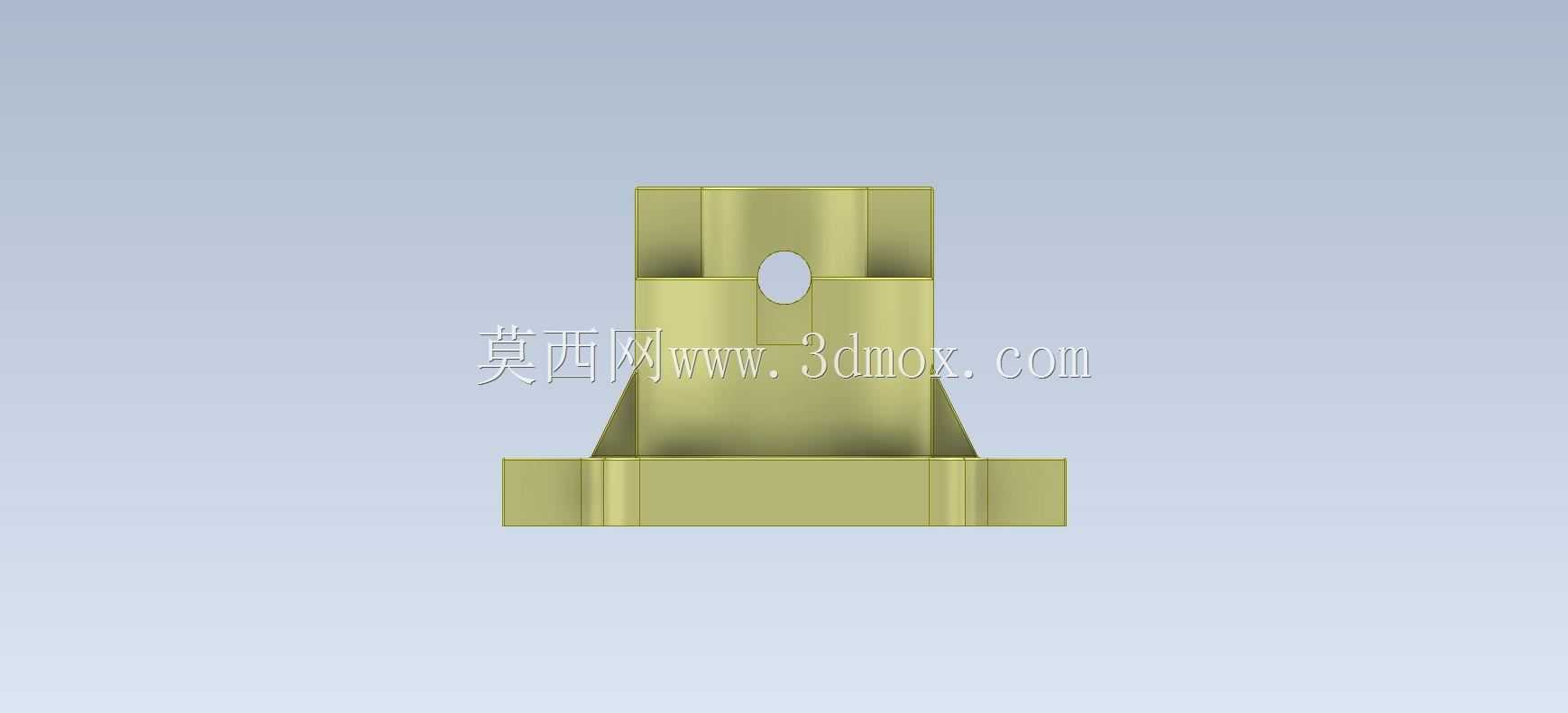

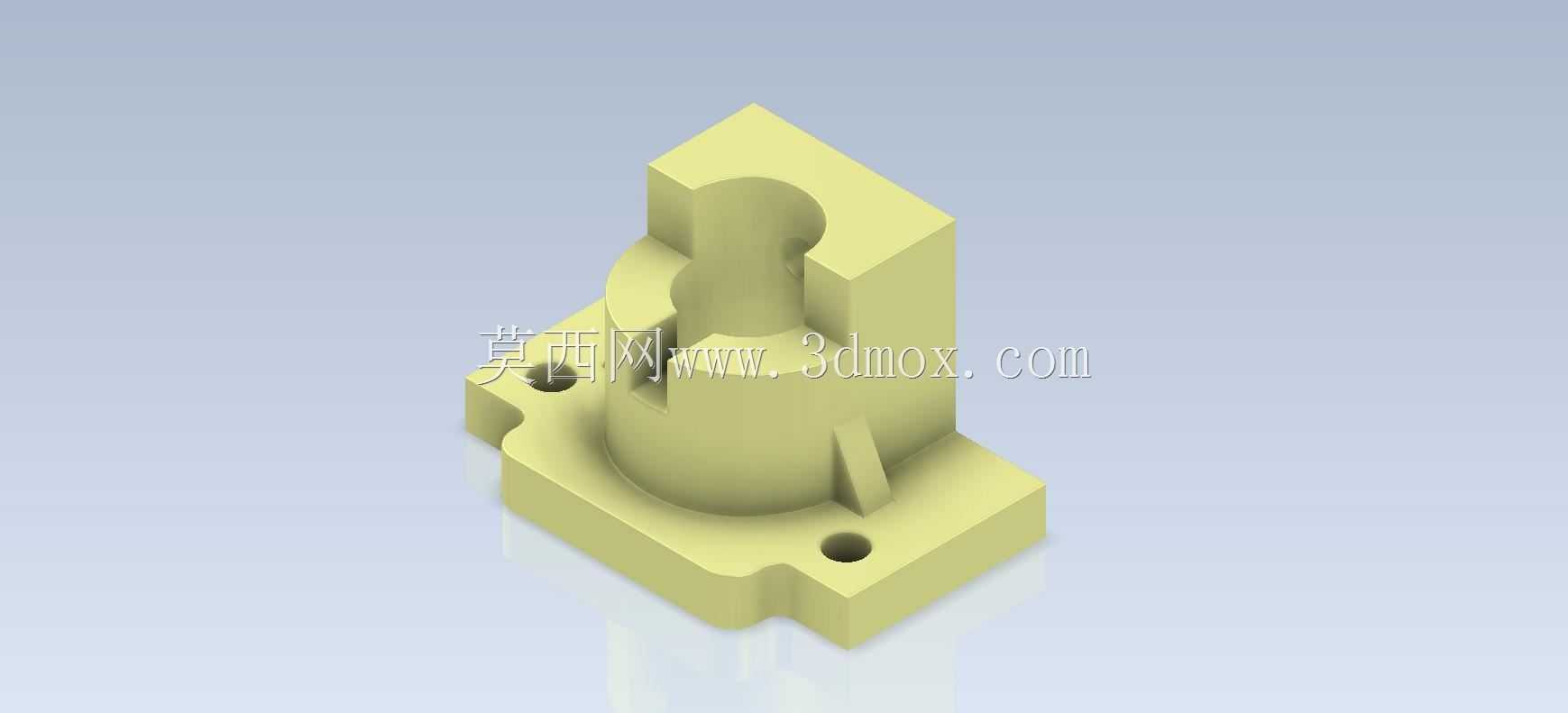

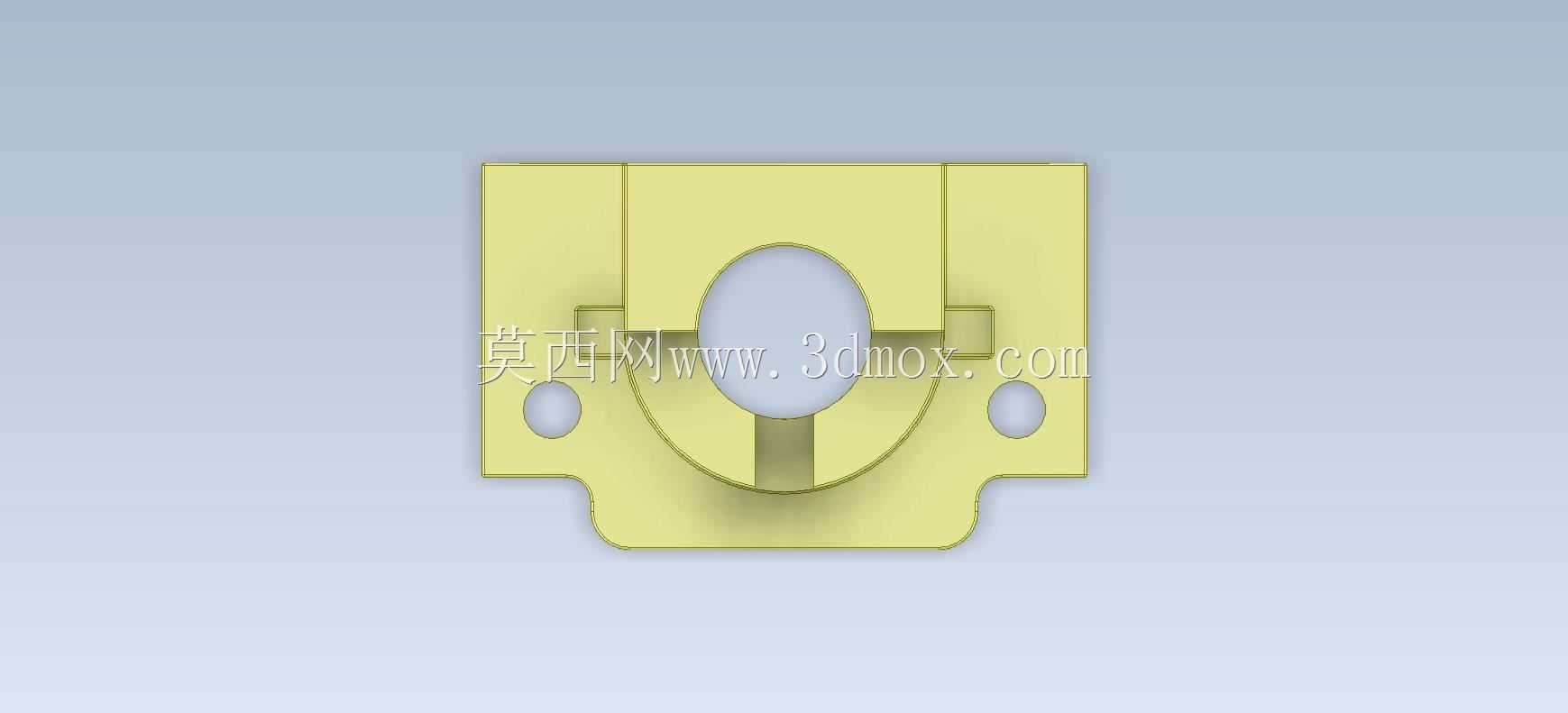

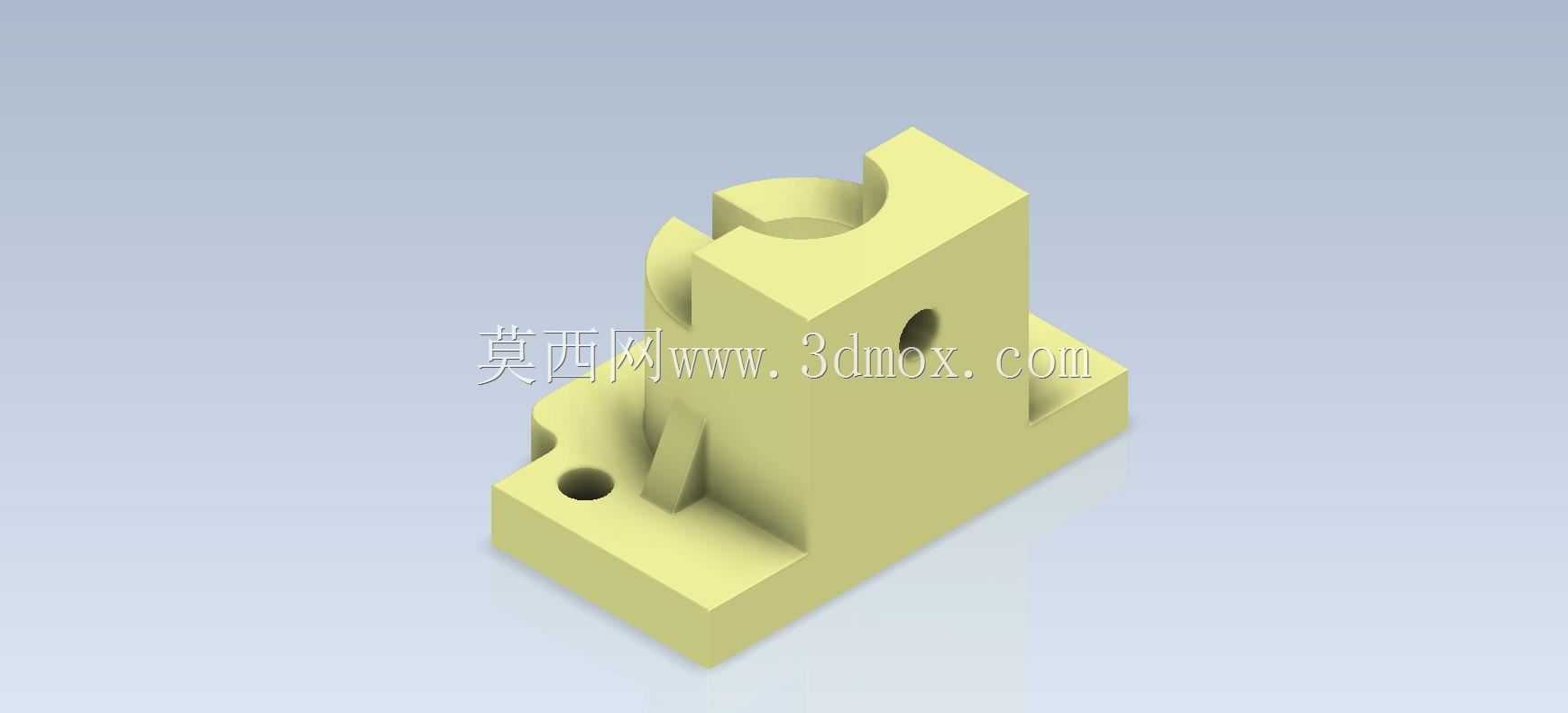

　　该零件是CA6140普通车床溜板箱侧部的辅助安装支座，主要用于承载车床操作侧的小型润滑管路固定座、行程触发拨杆支架这类附属组件，在车床日常运行中，这类支座需要承受切削过程传递的小幅振动，同时保证附属组件的安装位置精度，避免因支座形变导致润滑管路偏移漏油、行程开关触发位置失准，进而影响车床进给动作的可靠性。从结构设计来看，零件底部采用带安装孔的法兰式安装边，两个沉头安装孔的中心距匹配车床溜板箱侧壁预设的螺纹孔位，安装边做了切边处理，避开溜板箱侧壁的加强筋凸起，保证安装时底面能完全贴合安装基准面，不会出现悬空翘边的问题，安装后整体的安装基准面平面度要求控制在0.02mm以内，避免安装后支座整体偏斜。主体部分采用中空立式结构，

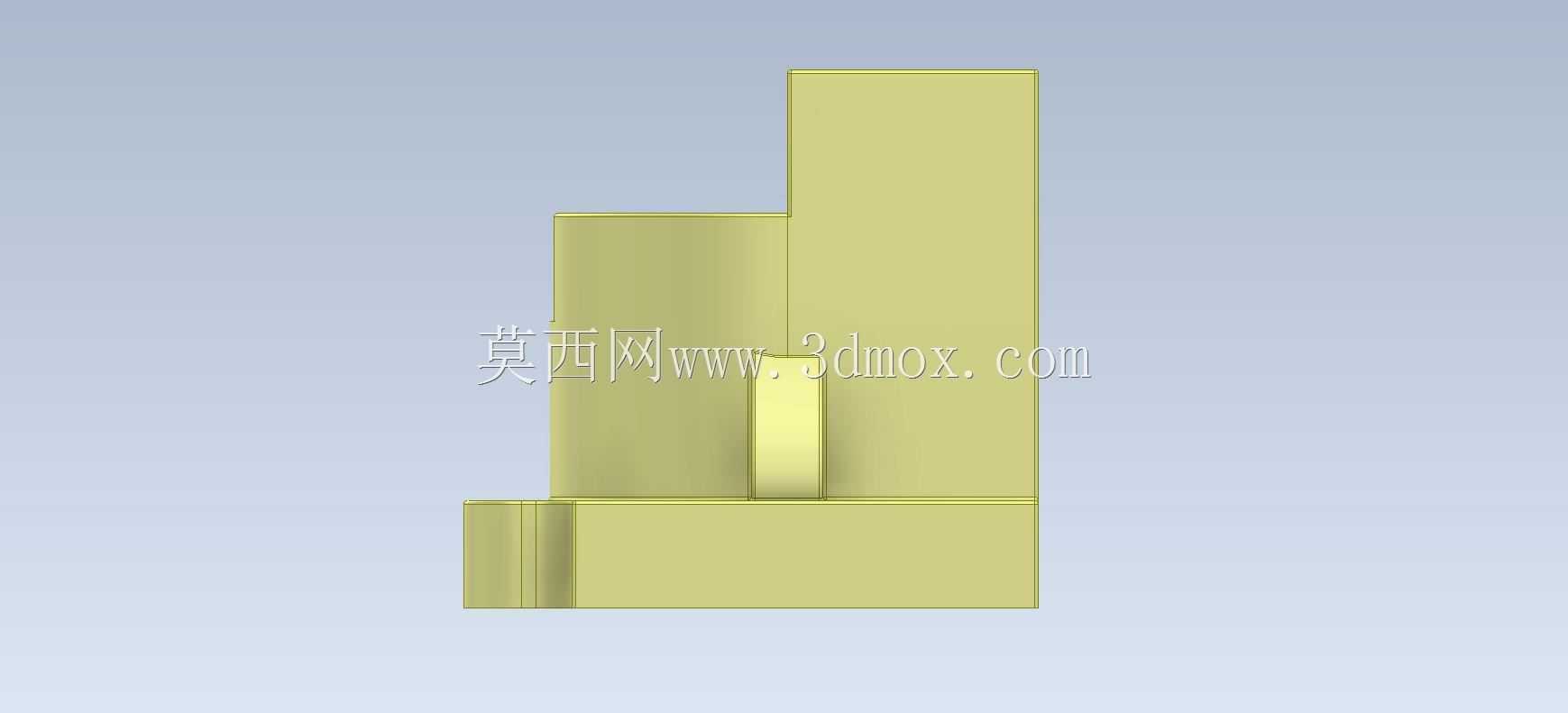

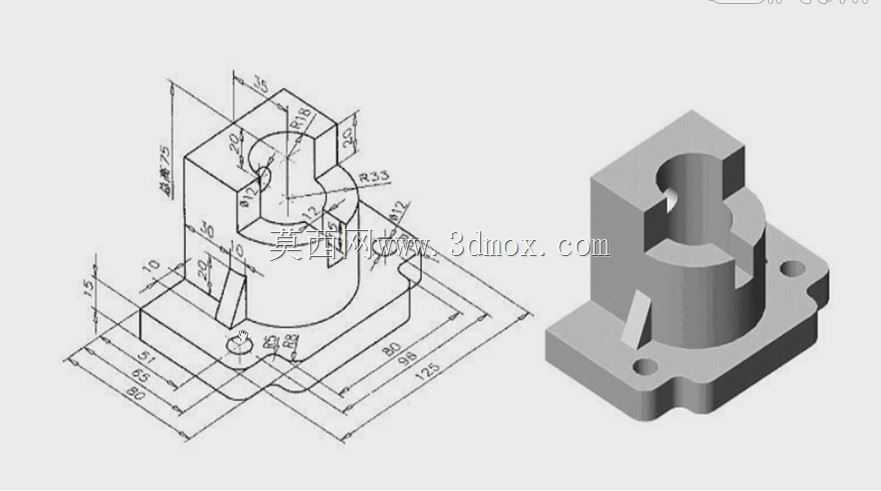

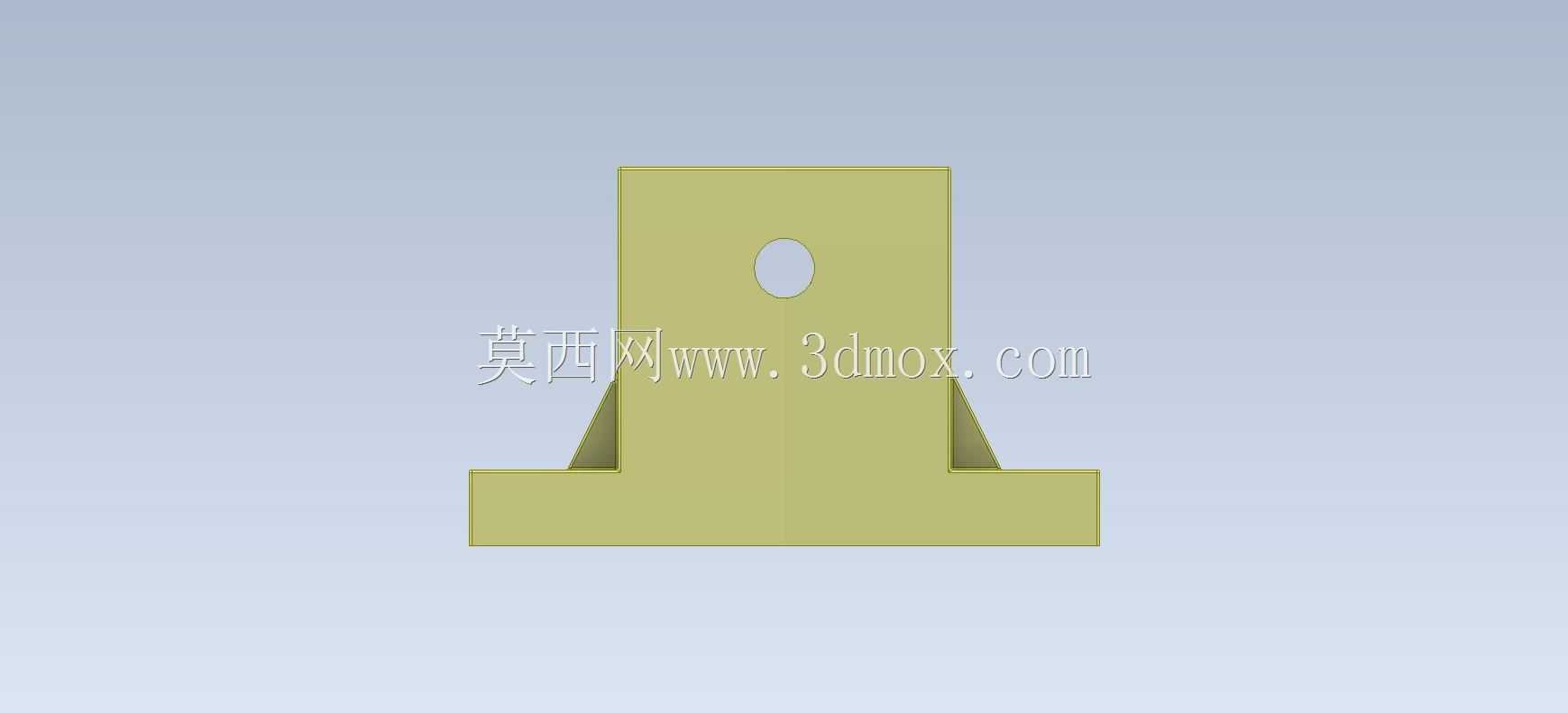

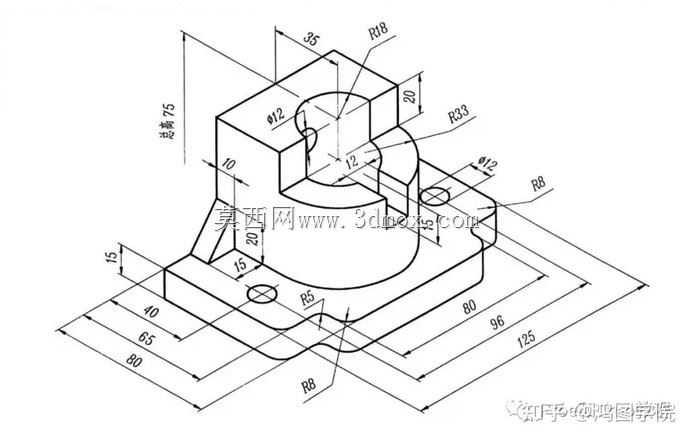

　　中间的通腔用于穿过润滑管路的走线，同时减轻零件自身重量，降低对溜板箱移动时的惯量影响，侧壁的开槽是为行程拨杆预留的活动空间，槽宽尺寸比拨杆外径大1.2mm，既给拨杆预留足够的往复活动余量，又能通过槽壁限制拨杆的横向窜动，避免拨杆偏移后无法触发行程开关。主体与底部安装边的衔接处设置了三角形加强筋，分别布置在开槽的对侧和两个相邻侧壁，加强筋的厚度设置为5mm，在不额外增加过多重量的前提下，提升立式主体的抗扭刚度，避免车床长期运行中受振动影响出现根部开裂的问题。从建模逻辑来看，绘制该零件时首先以安装底面为第一基准，绘制底部安装边的轮廓草图，拉伸生成安装基体后，再以安装边的上表面为基准绘制主体的外轮廓，拉伸生成主体实体后，

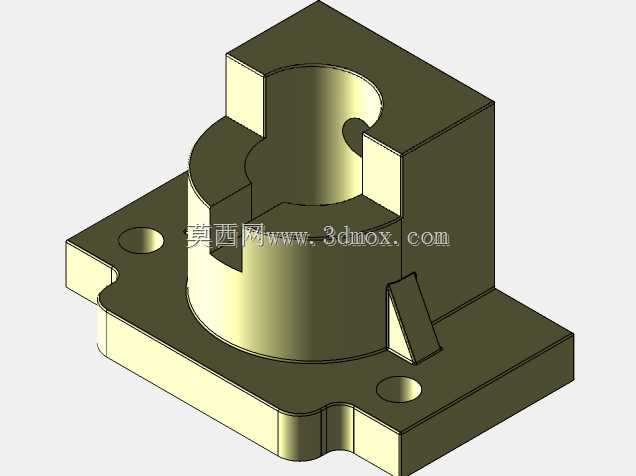

　　抽壳生成内部中空腔，再依次绘制侧壁开槽、安装沉孔、加强筋的特征，建模过程中所有的安装孔位都做了同轴度约束，沉孔的深度严格匹配对应安装螺栓的头部尺寸，保证螺栓安装后头部不高出安装面，不会和周边的其他运动部件发生干涉。在实际装配场景中，该支座安装完成后，顶部的半圆弧缺口用于卡接润滑管路的尼龙固定卡扣，缺口的圆弧半径匹配常用的6mm润滑管外径，卡扣卡入后不需要额外粘接就能靠过盈配合固定管路，减少装配时的紧固件使用量。零件的外形整体高度控制在68mm，安装边的最大轮廓尺寸为72mm×58mm，安装后突出溜板箱侧壁的距离不超过60mm，不会和车床的中拖板移动行程产生干涉，在车床最大进给行程下，支座的所有边角都不会和床身的导轨防护罩、

　　进给手轮等部件发生碰撞。零件的壁厚设置均匀，主体壁厚为4mm，安装边厚度为8mm，既保证了足够的结构强度，也适合采用铸铁铸造成型后再做机加工的工艺，铸造时的拔模斜度设置为1:20，所有的边角都做了R2的圆角过渡，避免铸造时出现应力集中导致的砂眼、裂纹缺陷，机加工时只需要对安装底面、安装沉孔、开槽的侧壁进行精加工，其余非配合面保留铸造表面即可，能有效控制零件的加工成本。在日常车床维护中，该支座属于易检查的外部零件，一旦出现安装松动、开裂的问题，可以直接拆卸更换，不需要拆解溜板箱内部结构，更换时只需要对准两个安装孔位，拧紧固定螺栓后再调整附属组件的位置即可，维护操作十分便捷。
