CA6140车床多通路集成连接管路结构

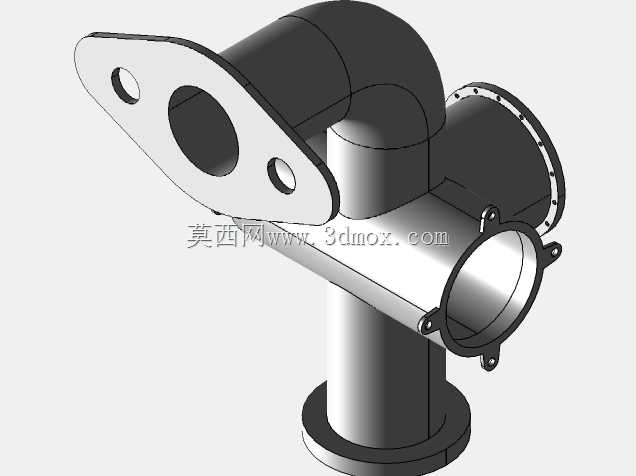

　　这款多通路集成连接管路是CA6140普通车床流体输送系统的核心连接件，主要承担车床润滑系统、冷却系统中不同回路介质的分流、转向与连通功能，在车床床头箱、溜板箱的油路布局中，这类集成管路可替代多根独立管路的拼接结构，减少管路接头数量，降低介质泄漏风险，同时压缩管路占用的装配空间，让车床内部管线布局更紧凑规整。从结构设计来看，该管路采用一体成型的多通腔体结构，包含三个轴向相互垂直的主通路，以及一个带90度弯转的侧置通路，各通路端口根据对接部件的不同采用了差异化的连接结构：其中侧置弯管端口采用菱形法兰安装面，法兰面上开设两个对称的定位安装孔，对接时可通过两个螺栓实现快速定位锁紧，法兰面与对接部件之间预留密封垫片安装槽，

　　可适配耐油橡胶密封垫或紫铜密封垫，满足润滑油路的静密封要求；两个水平方向的通路端口采用带均布螺栓孔的圆形法兰结构，法兰端面加工有定位止口，对接时止口可嵌入对接部件的定位槽内，保证管路同轴度，避免管路安装错位导致的通径缩径、介质流动阻力增大问题；竖直向下的通路端口采用直插式卡套连接结构，可直接对接硬质输油管，通过卡套螺母锁紧实现密封，无需额外加工法兰面，适配小通径支路的管路连接。设计过程中，首先根据CA6140车床各润滑点、冷却点的流量需求计算各通路的通径尺寸，主通路通径匹配车床主润滑油路的流量要求，支路通径根据对应分支回路的流量做缩径处理，避免支路分流过大导致主油路压力不足；管路的壁厚根据系统工作压力做冗余设计，

　　常规车床润滑系统工作压力在0.2-0.5MPa区间，冷却系统工作压力不超过0.3MPa，因此管壁厚度在满足铸造工艺要求的基础上预留1.5倍安全系数，避免长期受压出现腔体开裂。外形尺寸方面，该管路的最大外轮廓尺寸适配CA6140车床床头箱侧面的安装空间，菱形法兰的安装孔距与床头箱箱体上的预装螺孔完全匹配，安装时无需额外在箱体上打孔，可直接替换原有老旧管路；各通路的轴向长度经过精准核算，安装后管路与周边的齿轮、轴类零件保持足够的安全间隙，避免车床运行过程中运动部件与管路发生碰撞摩擦，同时预留足够的扳手操作空间，方便后期维护时拆装接头。管路的腔体内部做流道圆滑过渡处理，各通路交汇处无直角锐边，可减少介质流动时的湍流损耗，降低油路压力损失，

　　同时避免杂质在直角处沉积堵塞管路；外表面做喷砂氧化处理，提升管路的防锈耐腐蚀能力，适配车床车间多切削液、多油污的工作环境。在实际装配场景中，该集成管路的安装顺序需遵循先定位主法兰、后连接支路的原则，首先将侧置菱形法兰与床头箱的出油口对齐，放入密封垫后预紧两个安装螺栓，调整管路角度保证各水平、竖直端口与对应对接管路同轴，再依次锁紧各端口的连接螺栓或卡套螺母，最后做0.8MPa的水压密封试验，保压5分钟无渗漏即可投入使用。这类集成管路相比传统的多管拼接结构，可减少60%以上的接头数量，装配效率提升40%左右，同时长期使用的泄漏率大幅降低，非常适合CA6140这类量产普通车床的装配与老旧设备的维修替换，在建模过程中需重点保证各法兰安装面的平面度、安装孔的位置度，以及各通路的同轴度公差，避免加工后出现安装错位、密封失效的问题。
