多接口法兰连接蒸汽喷射器本体结构

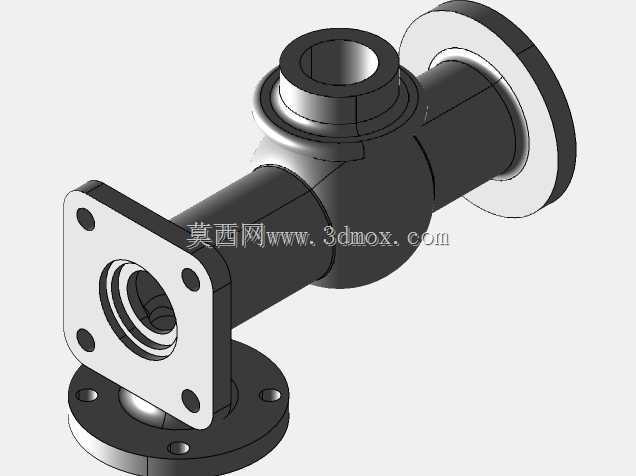

　　在化工、热电、食品加工等涉及蒸汽介质输送与工况调控的生产场景中，蒸汽喷射器是完成流体增压、真空抽取、介质混合等工序的核心部件，其本体作为整个装置的承压基体，直接决定了设备运行的密封性、耐压等级与流道效率。这款本体结构采用多接口差异化连接设计，分别设置了方形法兰接口、圆形法兰接口与顶部直连接口，可适配不同走向的工艺管路对接需求，无需额外加装转接构件就能完成与蒸汽输入管路、引射介质管路、输出管路的直接装配，能有效减少管路系统的连接节点，降低潜在的泄漏风险点。从结构设计逻辑来看，本体的流道采用渐变式过渡构型，在介质交汇区域做了圆弧顺滑处理，避免直角结构带来的流阻激增与局部紊流问题，能让高压工作蒸汽进入后形成稳定的高速射流卷吸区，

　　保障引射效率达到设计预期。本体的壁厚根据不同区域的承压需求做了差异化分配，法兰连接区域因为要承受螺栓预紧力与管路载荷，壁厚做了加厚处理，同时在法兰与主体筒体的衔接位置设置了过渡圆角，避免应力集中导致的长期运行疲劳开裂问题。安装边界方面，方形法兰的四个螺栓孔采用对称分布设计，孔位公差按照管路法兰通用配合标准设定，可与同规格的方形管路法兰实现无偏差对接；两个圆形法兰的密封面采用突面结构，适配常规的非金属垫片密封形式，能满足中低压蒸汽工况的密封要求；顶部接口的同轴度与端面垂直度控制在机械加工通用精度范围内，可直接对接喷嘴组件或控制阀门，无需二次找正。在实际设备选型配套过程中，这类多接口本体结构可适配不同喷嘴规格的喷射器总成，

　　通过更换内部喷嘴与混合室构件，就能匹配不同的引射比与工作压力工况，无需重新设计外部连接结构，能大幅缩短非标蒸汽喷射装置的设计与生产周期。本体的外部构型充分考虑了安装空间的适配性，主体筒体的外径控制在常规管路安装的操作空间范围内，法兰外伸尺寸符合管路安装的最小操作距离要求，现场安装时无需为设备预留额外的超大操作空间，也能适配现有管路的改造升级需求，不用大规模改动原有管路走向。从结构受力角度分析，本体的三个接口分别对应不同的受力方向，设计时通过有限元仿真对各工况下的应力分布做了校核，在介质压力波动、管路热胀冷缩带来的附加载荷作用下，各部位的应力值均控制在常用铸件材料的许用应力范围内，可保障长期运行的结构可靠性。流道内壁的粗糙度要求按照流体输送部件的通用标准设定，能减少高速蒸汽流动过程中的沿程阻力损失，避免局部涡流带来的能量损耗，提升整个喷射装置的运行效率。
